Ремонт и замена стартера на ваз (lada) granta

Инструкция по смене стартера на автомашине с коробкой 2190

Для начала производится отключение минусовой клеммы с АКБ с помощью ключа на 10. Затем отсоединяется расположенный у воздушного фильтра разъем датчика и короб фильтра снимается плоскогубцами с трех крепежных точек. После снятия короб рекомендуется отложить подальше, узел нужно надежно зафиксировать, используя для этой цели проволоку.

Проведение работ по демонтажу

Модуль стартера удерживается шпильками, на них в свою очередь накручиваются гайки, но начинать демонтаж следует не с их откручивания:

Первым делом нужно отодвинуть колпачок из резины, затем медную гайку выкручивают ключом на 13;

Следующим этапом станет снятие клеммы силового провода, после чего следует отключить разъем, предназначенный для подвода управляющего напряжения;

Далее воспользуйтесь ключом на 13 и выкрутите три закрепляющие стартер гайки

Особое внимание при этом нужно уделить нижней, самой труднодоступной гайке;

Затем модуль детали осторожно сдвигается назад и снимается со шпилек. Работы по монтажу включают в себя аналогичные демонтажу действия, выполняемые в противоположной последовательности

https://youtube.com/watch?v=OWsowZQOF3o

https://youtube.com/watch?v=OWsowZQOF3o

Инструкция по смене стартера на автомашине с КПП 2181 либо АКПП

Первоначально вам потребуется провести отключение АКБ, воспользовавшись гаечным ключом на 10, затем машину перемешают на смотровую яму. С помощью накидного ключа на 10 открутите два держащих средний щиток винтика, после чего выкручиваются все девять саморезов (для решения этой задачи воспользуйтесь ключом на 8).

Далее вам нужно будет снять средний и левый щитки, для чего необходимо выкрутить еще два самореза. Однако, при смене стартера на седанах с АКПП можно обойтись снятием только основного щитка, удерживаемого восьмью саморезами, четыре из которых расположены впереди, и еще по два – с левой и правой сторон. Их также выкручивают, используя накидной ключ на 8.

Автохимия

На элементах от компании VALEO расположенная на клемме гайка покрывается цинком, оцинковывается и контактный винт. Следовательно, обрабатывать их разрешено лишь средством WD-40 либо одним из его заменителей. Но подобный вариант обработки не подойдет для меди. Все использующие жидкость WD на меди автовладельцы категорически не рекомендует повторять их ошибку – применение WD-40 приведет к разрушению внешнего слоя.

Именно поэтому изготовленную из меди резьбу на стартерах КЗАТЭ необходимо чистить с помощью спецсредств. Для этого можно использовать: растворитель Molykote S-1002, смывку WL, кислоту Kontakt 60 либо 100 и CRAMOLIN ContaClean. При вторичном использовании элемента после воздействия на него кислоты его нужно обязательно очистить смывкой.

Установка фаркопа на Лада Гранта
Какой размер резины подходит для Лада Гранта?
Лада Гранта цвета
Гидрокомпенсаторы на автомобилях Лада
Лада Гранта АМТ
Как разобрать панель приборов Лада Гранта и Калина-2

Небольшой тест

Перед тем, как проводить замену, надо убедиться, что неисправен именно стартер, а не предохранитель в монтажном блоке и проводка. Также проверьте реле стартера.

Рассмотрим все шаги подробнее. Допустим, при повороте ключа к метке «II» слышится щелчок и не вращается вал стартера. Значит, втягивающее реле работает, и напряжение на стартер подаётся правильно. В этом случае надо менять сам стартер. Если щелчок отсутствует, попробуйте отключить пластиковый разъём и проверить наличие напряжения.

Этот разъём нужно отключить

Если напряжение на клемме разъёма отсутствует даже при попытке запуска, значит, неисправна проводка автомобиля , а не стартер. Для точной уверенности попробуйте замкнуть стартер отвёрткой, если он заведёт автомобиль, значит стартер и бендикс исправны.

Также проверьте напряжение на силовом проводе (медная гайка). Оно должно присутствовать всегда. Подробно в статье: почему не запускается двигатель Лада Гранта.

Проблемы со стартером, способы их решения на Лада Гранта

Часто поломки связаны с электрической и механической составляющей

Поэтому, важно уметь отделять одно от другого. Без наличия опыта в обслуживании технического средства, лучше обратитесь в сервисный центр к мастерам

Порой непрофессиональное вмешательство скорее навредит, нежели восстановит исправное состояние.

Электрические

Повреждения характерны на участке следования тока от аккумуляторной батареи к пусковому устройству (далее — ПУ).

• Медленное проворачивание ротора, не заводится стартер;
• Отсутствие реакции при подаче тока на ПУ;
• ПУ щелкает, но не крутит: замыкание на витках, обрыв проводки, неисправно втягивающее реле;
• износ щеток, якоря.

Чтобы исключить другие поломки смежных механизмов, проверьте:

• уровень заряда аккумуляторной батареи;
• плотность фиксации клемм на АКБ;
• электрическую проводку на участке от АКБ к стартеру;
• состояние сердцевины замка зажигания.

Механические

Данный тип поломок чаще всего вызван неисправностями кольца, вилки обгонной муфты, дефектами маховика, прижимной пружины. Отсутствие вращения коленчатого вала — первый признак механической поломки ПУ.

Если вращения маховика сопровождается характерным металлическим скрежетом, значит, стерлись зубья.

ПУ продолжает вращение после запуска двигателя:

• лопнула возвратная пружина;
• залипание контактов;
• неисправно реле;
• деформация приводного вала;
• повреждение опорного подшипника.
• Пусковое устройство запускается, но не с «первого раза»: подгорание контактной платы тягового реле;
• ПУ проворачивается, но с большим трудом:: износ щеточного узла, выработка подшипника;
• Задержка выхода вала из зацепления: износ зубьев вала, бендикса.

Общая информация

Вал привода оборудуется обгонной муфтой с перемещающейся по шлицам вала приводной шестерней. Именно муфта обеспечивает передачу крутящего момента от стартера к мотору, разобщая эти элементы после запуска мотора. Данное условие обеспечивает надлежащую защиту стартера от возможных повреждений, которые он может получить по причине высокой частоты своего вращения.

Реле предназначено для введения шестерни привода в зацеп с зубцами механизма маховика коленвала, а также для активизации электропитания стартера. Таким образом, поворачивая ключ в замке, водитель начинает процесс подачи электротока к стартеру от АКБ. Стартер приводится в движение и проворачивает коленвал, запуская мотор и воспламеняя горючую смесь.

После пуска мотора число оборотов коленвала начинает расти, однако, муфта предохраняет стартер от получения повреждений. После того, как водитель вернет ключ в замке в положение «зажигание», произойдет обесточивание обмотки реле и его якорь вернется в свое исходное положение, при этом контакты реле разомкнуться, а шестерня привода выйдет из зацепа с зубцами маховика. В это же время силовые контакты, подающие электроток к обмоткам мотора стартера, разомкнутся.

Помимо этого, стартер является одним из самых мощных энергопотребителей на автомашине, при пуске мотора потребляемый им электроток достигает 400 А и более. По этой причине все электросоединения между стартером и АКБ должны иметь надежный контакт.

Элементы, которыми оснащают Гранты, аналогичны стартерам, используемым ВАЗом на других своих авто предыдущих поколений. При нормальном состоянии двигателя для пуска будет достаточно двух-трех проворотов. На отклонения от нормы укажет любой из имеющихся признаков нестабильного функционирования. Возможные неисправности привода и реле стартера поможет выявить осмотр, проведенный после разборки детали.

Комплектующие от АвтоВАЗа и возможные зарубежные аналоги

Изначально на АвтоВАЗ поставляли стартеры КЗАТЭ, но с 2011 г. основным поставщиком данных деталей стала компания Valeo. По этой причине современный список комплектующих с аналогами следующий:

• Стартер 21120-3708010-00 (КАТЭК, КЗАТЭ, ЗиТ) – им аналогичны стартеры Fenox ST32101C3;
• Стартер 21901-3708010-00 (VALEO) – его аналогом является VALEO TS12E901;
• Стартер 21902-3708010-00 (VALEO) – аналогичен VALEO TS12E902.

Не забывайте о том, что ни один из трех приведенных выше вариантов не является взаимозаменяемым с остальными: второй и третий различаются по количеству зубьев, а элементы от КЗАТЭ и VALEO не совмещаются из-за креплений.

Правила эксплуатации стартера

Согласно стандартам АвтоВАЗа для стартеров не регламентируется наработка на отказ, следовательно, этот показатель можно отнести к бесконечным. Но менять их все равно приходится, и связано это с нарушением автовладельцами эксплуатационных правил. Нередко автолюбители жалуются на качество стартеров, указывая, что те не в состоянии выходить больше 50 000 км на автомобилях отечественного производства. Но лишь немногие из них знают, как правильно и корректно использовать данное устройство. Уберечься от целого перечня неисправностей стартера поможет соблюдение нескольких несложных рекомендаций:

• При запуске мотора необходимо удерживать ПУ от 10 до 15 секунд, повторный пуск осуществляется не ранее, чем через полминуты. Частое и непрерывное функционирование ПУ ведет к систематическому перегреванию обгонной муфты, тем самым провоцируя ее преждевременный износ. Помните – при трех подряд неудачных попытках пуска мотора проблему неисправности следует искать в проводке, топливной аппаратуре либо в системе зажигания;
• После пуска двигателя сразу же выключите стартер, для чего вам нужно будет отпустить находящийся в замке ключ;
• Многие опытные автовладельцы не советуют использовать ПУ при временных передвижениях на авто (так довольно часто поступают начинающие водители при разрядке АКБ либо при повреждениях в цепи электропитания).

Лада Гранта – ремонт и проверка стартера

Ввиду высокой загруженности в процессе эксплуатации стартер, устанавливаемый на автомобилях ВАЗ 2190 «Лада Гранта», нельзя назвать слишком надежным агрегатом. Однако даже пари возникновении сомнений в его исправности, прежде чем сразу пытаться разобрать и отремонтировать стартер рекомендуется выполнить несколько несложных проверок…

Предварительная проверка работоспособности стартера Лада Гранта

Прежде всего, необходимо проверить состояние механической части, для чего при помощи плоской отвертки оценивается легкость перемещения муфты, а также проворачивание шестерни приводы (шестерня должна вращаться без заеданий и исключительно в направлении вращения якоря).

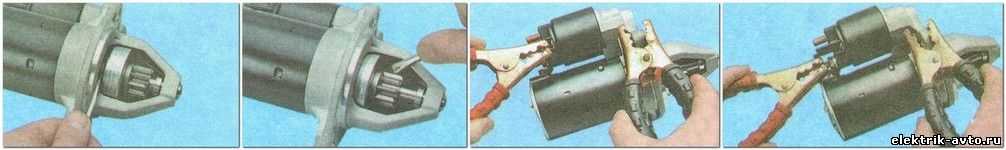

Для проверки общей работоспособности стартера понадобится аккумулятор и набор силовых проводов, обычно используемых для прикуривания (с зажимами типа «крокодил») при этом «минусовую» клемму аккумулятора соединяем с корпусом стартера, а «плюс» подключаем к управляющему выводу тягового реле. При нормальном состоянии тягового реле должен раздаться характерный щелчок, а муфта выдвинуться в переднее положение. При невыполнении указанных условий ремонт, скорее всего, ограничиться заменой тягового реле.

Если претензий к работе тягового реле не имеется, отсоединяем провод от его управляющего вывода и подключаемся к нижнему контактному болту, при этом якорь должен начать вращаться (будьте осторожны, частота вращения более 5000 об/мин).

Разборка и ремонт стартера Лада Гранта

Выполняя разборку, в первую очередь отворачиваем гайку крепления шины и отсоединяем шину от контактного болта тягового реле. На следующем этапе демонтируем тяговое реле, для чего выворачиваем два крепежных винта. Далее, слегка приподняв его вверх (при этом петля якоря снимается с рычага) вынимаем из гнезда якорь тягового реле.

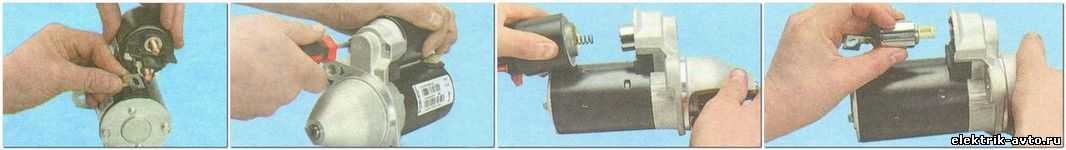

Разбирая непосредственно сам стартер предварительно выворачиваем два крепежных винта и снимаем заднюю крышку вместе с щеточным узлом. После этого вынимаем из корпуса якорь и, сняв крышку, открываем механизм привода с редуктором. Далее отсоединяем механизм планерного редуктора.

В ходе профилактического осмотра и ремонта проверяется состояние зубьев планетарных шестеренок, а также их игольчатых подшипников. При выявлении повреждений и явного срабатывания такие шестеренки меняются. Также у редуктора проверяется целостность пластмассовой опоры рычага. Она также не должна быть сильно изношена или деформирована.

Для проверки состояния щеточного узла выворачиваем в крышке корпуса два винта и отсоединяем от нее щеточный узел. Последовательно отжимая фиксаторы извлекаем каждую щетку вместе с прижимной пружиной. Высота щеток должна быть не менее 4 мм (замер производится от края рабочей поверхности до «косички проводов), а пружины не должны быть слишком обжатыми и деформированными (дефектные элементы подлежат замене).

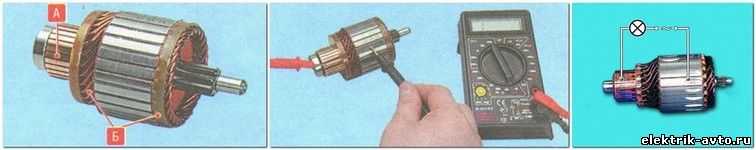

Что касается якоря стартера, то на поверхности его коллектора (А) не должно быть следов подгорания, рисок и прочих механических повреждений. При выявлении таких дефектов допускается шлифовка коллектора стеклянной шкуркой с мелким зерном. При пошатывании сердечка его биение относительно цапф должно быть не более 0,08 мм. В противном случае якорь меняется. У обмотки (Б) якоря проверяется надежность пайки выводов, а также состояние обмотки по торцам якоря. В обязательном порядке проверяются обмотки и на отсутствие короткого замыкания при этом используют стандартный омметр или контрольная лампа с питающим напряжением 12 В. В последнем случае напряжение от аккумулятора следует подводить к сердечнику якоря и пластине коллектора (при отсутствии короткого замыкания лампа гореть не должна).

По окончании всех указанных проверок сборка стартера ВАЗ 2190 выполняется в обратной последовательности, при этом наносится свежая смазка на зубья шестерни привода, винтовые шлицы вала, планетарные шестерни и прочие подвижные части. В качестве смазки можно использовать ЦИАТИМ-201 ( 202, 203) либо Литол 24. По окончании ремонта и сборки рекомендуется проверить стартер на работоспособность по технологии, указанной выше.

Теги

Демонтажные работы

После открытия доступа к стартеру необходимо выполнить следующие действия:

• Сначала следует отключить управляющий разъем, для чего язычок фиксатора слегка придавливают;
• Затем отодвигается колпачок из резины и с помощью ключа на 13 с клеммы откручивается гайка;

Снимается силовая клемма, после чего расположенные вверху и внизу три крепежных винта выкручиваются ключом на 13.

Отметим, что начать нужно с двух нижних винтов, а верхний следует обязательно открутить последним, при этом корпус стартера необходимо придерживать, далее корпус аккуратно отклоняется назад. Монтажные работы проводятся в обратном демонтажу порядке.

Признаки и причины неисправности пускового механизма

К счастью, рассматриваемый элемент не является неразборной конструкцией и, выявив причину поломки, можно обойтись гораздо меньшими расходами, нежели замена всего механизма в сборе. Разберём признаки и соответствующие им неисправности:

• Втягивающее реле щёлкает, но двигатель вращается. В этом случае необходимо проверить все соединения силовых проводов. От аккумулятора к втягивающему реле и от втягивающего реле в корпус стартера. Если ток присутствует, то проблема, скорее всего в самом электромоторе (как правило, сгоревший ротор или щётки).
• При повороте ключа сразу же гаснут лампы приборной панели. Двигатель при этом не вращается. Вероятнее всего, в электродвигателе или реле короткое замыкание. Прекратите попытки запустить двигателя до момента устранения неисправности.
• Стартер «закусывает». Это может быть связано как с механическими элементами узла (подшипники, шестерни), так и с проблемами двигателя.

Основные составляющие стартера Лада Гранта

На рисунке ниже приведены составляющие элементы и их наименования в стартере автомобиля Лада Гранта

Рис 2.  Детали стартера Лада Гранта: 1 — винт крепления тягового реле; 2 — передняя крышка; 3 — опорное кольцо; 4 — ограничительное кольцо; 5 — опора рычага; 6 — муфта свободного хода; 7 — якорь реле; 8 — стопорная шайба; 9 — возвратная пружина; 10 — дистанционная шайба; 11 — тяговое реле; 12 — опора вала привода; 13 — вал привода; 14 — планетарная шестерня (сателлит); 15 — крышка планетарного редуктора; 16 — задняя крышка; 17 — винт крепления щеткодержзтеля; 18 — стяжной болт; 19 — соединительная шина с изолированными щетками; 20 — щеткодержатель с «отрицательными» щетками; 21 — прижимная пружина; 22 — якорь; 23 — рычаг привода; 24 — корпус

Замена и установка стартера Лада Гранта

К демонтажу приступает лишь после того, как точно идентифицирован источник поломки. Заблаговременно подготавливаем набор инструментов, ветошь, смазку, дополнительное освещение, отвертку с набором бит.

• Машину фиксируем на смотровой канал, фиксируем противооткатные башмаки, активируем стояночный тормоз в целях личной безопасности. Наличие гидравлического подъемника станет незаменимым помощником в ходе ремонта;
• Снимаем клеммы с аккумуляторной батареи с целью предотвращения короткого замыкания в цепи;
• Из-под днища отвинчиваем левую часть защиты двигателя, брызговика. Плата защищает моторный отсек снизу от попадания грязи, камней, гравия, механического повреждения картера, блока цилиндров;
• Ключами на «15», «13» выкручиваем гайки – фиксаторы, снимаем силовую клемму с контактной платы, извлекаем пусковое устройство со штатного места.

После демонтажа устанавливаем новое ПУ, собираем конструкцию в обратной последовательности. Если вы желаете пересобрать уже имеющийся стартер, тогда алгоритм работы следующий: разбираем ПУ на составные элементы, чистим, протираем насухо.

Проводим дефектовку составных элементов, изношенные комплектующие заменяем новыми. Недопустимо использовать неисправные детали при повторной установке.

Во время установки не забываем смазать шлицы, зубья вала для предотвращения трения, скрипа, чрезмерного износа.

В случае возникновения трудностей с установкой ПУ просмотрите видео в сети, получите консультацию у специалистов СТО.
