Замена стартера на ваз 2110

Поломка тягового реле стартера Ваз 2110

• Первая — подведение шестерни бендикса стартера к зубчатому венцу маховика.
• Вторая — ее возврат в исходное положение после запуска двигателя.

Поломка втягивающего реле грозит тем, что двигатель попросту не заведется. Причин поломки реле не так много. В данном материале мы постараемся описать признаки и причины поломки, а также методы диагностики и ремонта.

На поломку втягивающего устройства могут указывать следующие признаки:

1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Стартер ВАЗ 21124

Несмотря на то, что ВАЗ-21124 уже очень давно не выпускается – данный автомобиль продолжает часто встречаться в продаже, а также на дорогах. Необходимо внимательно следить за состоянием электропроводки транспортного средства. Особенно это касается стартера, втягивающего реле. Существует множество видов неисправности рассматриваемой детали.

Рассматриваемый автомобиль сравнительно давно перестал выпускаться, конструкция его проводки устаревшая. При большом пробеге проблемы со стартером возникают относительно часто. Обычно он не крутит по следующим причинам:

• вышло из строя втягивающее устройство;
• плохой контакт;
• вышел из строя бендикс;
• проблема в замке зажигания либо иных узлах проводки.

Чаще всего из строя выходит втягивающее – представляет собой реле управляющее включением, выключением стартера. Проверить его работоспособность сравнительно просто – достаточно напрямую подать на него напряжение. Для этого нужно воспользоваться куском провода. Один конец подсоединяется к плюсовой клемме, второй – к контакту втягивающего. Если реле сработало – будут слышны щелчки. При их отсутствии можно смело утверждать что оно вышло из строя.

Нежелательно применять WD-40. От этого контакт будет только хуже. Следует использовать специально предназначенные для обработки поверхности контактов составы:

• спирт нашатырный;
• Cramolin ContaClean;
• Асидол;
• Kontakt 60 либо 100.

Существует множество иных средств для осуществления очистки. Они позволят без труда убрать все оксиды с поверхности контактной группы. Зацепление двигателя, его маховика и вала стартера осуществляется за счет шестерни бендикса. Именно он крутит вал двигателя после чего и происходит запуск мотора. Чтобы проверить состояние шлицов бендикса необходимо снять стартер. Процесс этот в некоторых случаях вызывает затруднения.

Иногда питание на сам стартер просто не приходит. Причины могут крыться: в замке зажигания либо специальном силовом реле. Если напряжение просто доходит до контактов стартера – необходимо изучить замок зажигания на предмет подгорания контактов, других неисправностей. Самостоятельно многие процедуры выполнить не удастся. Особенно при отсутствии опыта. Хорошим решением станет обращение к специалистам.

Иногда возникают проблемы с подшипниками. Самостоятельно без использования специальных съемников заменить их будет затруднительно. Наиболее сложный случай поломки стартера – перегрев, короткое замыкание обмотки. Требуется замена.

Проверка работоспособности стартера ВАЗ 2110 – почему он не крутит?

Перед тем, как начать разборку интересующего нас механизма системы пуска, следует убедиться в том, что он не срабатывает именно по причине своей неисправности. Проверка выполняется следующим образом:

• Проворачиваем шестерню в направлении вращения якоря. В обратном направлении она не должна проворачиваться. Если такое обратное вращение присутствует, это свидетельствует о неисправности стартера.
• Проверяем легкость передвижения муфты устройства вдоль вала (применяем отвертку). При нормально функционирующем механизме муфта перемещается без малейших затруднений.

Используя «прикуривающие» провода и АКБ, анализируем исправность стартера. Для этого подключаем к корпусу стартера минусовую клемму (провод черного цвета), а тяговое реле через его управляющий кабель соединяем с плюсовой клеммой (провод красного цвета).

Также стартер авто ВАЗ 2110 не крутит тогда, когда не работает его якорь. Проверка якоря выполняется так: от реле (от его вывода) откидывают кабель; подключают к контактному болту указанный кабель. При исправном якоре частота его вращения должна составлять не менее пяти тысяч оборотов в минуту. Если частота меньше, стартер не срабатывает.

Проблемы со стартером и их устранение

Если стартер не крутит, автомобиль не заводится, а тяговое реле характерно щелкает, то виновником часто является разряженная аккумуляторная батарея. Из-за недостаточного заряда АКБ при подаче напряжения на стартер его уровень в цепи падает, что и вызывает отключение тягового реле. Для устранения данной ситуации требуется подзарядить батарею.

Виновником щелчков реле может быть и окислившаяся клемма. Из-за этого напряжение в цепи нестабильно и существенно варьируется в зависимости от нагрузки. Для устранения проблем следует отшлифовать клеммное соединение, очистив окислы. Если повреждения существенны, то дефектный элемент подлежит замене.

Основные проблемы со стартером делятся на механические и электрические. Среди первых наиболее популярна неисправность бендикса. В процессе эксплуатации он изнашивается, что ведет к возникновению люфтов. Также возможны механические повреждения шестерни и муфты. При возникновении проблем с бендиксом, он подлежит замене, так как малоремонтопригоден.

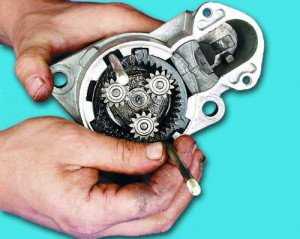

Планетарный редуктор улучшил эксплуатационные характеристики стартера. При этом он внес дополнительную неисправность, характерную для узлов ВАЗ 2112. Смазка со временем загустевает это проявляется в вялом вращении коленчатого вала, что в конце концов может привести к тому, что авто перестанет заводится. Для решения проблемы следует разобрать узел, промыть шестерни редуктора и заполнить свежей смазкой планетарную передачу.

В электрической части наиболее подвержены износу щетки. Они истираются в месте контакта с коллектором. Недостаточная длина щеток приводит к нестабильному питанию обмоток якоря, что сказывается на невозможности нормально вращать коленчатый вал. Для устранения проблем, связанных с износом щеток, следует измерить их длину и если она не достигает 4 мм, заменить исчерпавшие ресурс элементы.

Через щетки и коллектор протекает большой ток. Он вызывает нагрев, который при неблагоприятных условиях приводит к термическим и механическим повреждениям. Небольшие дефекты можно устранить шлифовкой. Если же повреждения значительны, то вышедшие из строя элементы подлежат замене.

Также при диагностике якоря стартера следует проверить обмотки на межвитковое замыкание, обрыв или пробой на корпус. Это позволит выявить повреждения проводников или изоляции.

Рекомендации по «продлению жизни» пускового механизма

Выше мы изучили строение электромотора и пускового реле, а также ответили на вопрос о том, как снять стартер на ВАЗ 2110 своими руками. Добавим ко всему этому ряд рекомендаций по бережному отношению к данному элементу – это позволит снизить вероятность выхода детали из строя:

• Никогда не вращайте двигатель более 7-8 секунд.
• Выдерживайте не менее 1 минуты между попытками завести двигатель.
• Всегда выжимайте сцепление перед запуском – это исключит дополнительную нагрузку в виде сцепления и первичного вала коробки передач.
• Заливайте в двигатель моторное масло, соответствующее сезону эксплуатации – густое масло многократно повышает нагрузку на пусковой механизм.

Если всё же появились признаки неисправности – первым делом прекратите попытки запуска двигателя и разберитесь с причиной, иначе велика вероятность полного выхода из строя механизма. В подобном случае лучше потратьте время на запуск автомобиля «с толкача».

Повреждение электрической схемы стартера Ваз 2110

Неисправности стартера часто связаны с повреждением электрической цепи, которая берет начало от аккумулятора автомобиля. Признаками поломки является отсутствие или медленное вращение коленвала, при попытке запустить двигатель. Проверьте следующие моменты:

Что АКБ достаточно заряжена.
Надежность фиксации и качество контактов «массы».
Целостность провода, который подходит к контактной группе втягивающего реле

Здесь же обратите внимание на качество контактного соединения.
Исправность контактов замка зажигания.. Отсутствие повреждений на проводе, установленном между аккумулятором и стартером

Он должен иметь хороший контакт

Отсутствие повреждений на проводе, установленном между аккумулятором и стартером. Он должен иметь хороший контакт.

Если при повороте ключа в замке зажигания, якорь не вращается, и не срабатывает втягивающее реле, то неисправность стартера может быть связана с витковым замыканием, обрывом или КЗ на «массу» тягового реле. Об «электрических» проблемах узла свидетельствует и медленное проворачивание маховика, при попытке запуска двигателя.

В случае, если явные признаки неисправности стартера отсутствуют, необходимо демонтировать узел, для осмотра. Проблема может быть вызвана замыканием пластин или подгоранием коллектора, но наиболее распространенными причинами является «подвисание» или износ щеток.

Таким образом, к характерным неисправностям стартера стоит отнести:

• Износ щеток.
• Поломку тягового реле.
• Износ коллектора якоря.

Давайте поговорим об этих проблемах более подробно!

Как проверить втягивающее реле стартера Ваз 2110

Методов проверки втягивающего реле существует несколько. Разберем их по порядку:

Срабатывание реле можно определить достаточно просто — в момент запуска раздается щелчок, производимый двигающимся сердечником. Этот факт говорит об исправности устройства. Если же щелчка нет — значит, втягивающее реле стартера не срабатывает. Если втягивающее щелкает, но не крутит стартер, то вероятная причина этого заключается в подгорании контактов реле.

Если втягивающее реле срабатывает, но при этом слышно своеобразное дребезжание, то это говорит о неисправностях в одной или обеих обмотках реле. В данном случае проверку втягивающего реле стартера можно провести с помощью омметра путем измерения сопротивления его обмоток. Необходимо вытащить сердечник и возвратную пружину из корпуса, после чего попарно проверить сопротивление между обмотками и “массой”. Это значение должно находиться в пределах 1…3 Ом. После этого вставить сердечник без пружины, замкнуть силовые контакты и измерить сопротивления между ними. Это значение должно быть 3…5 Ом (значение зависит от конкретного реле). Если измеренное значение ниже, чем указанные числа, то можно говорить о коротком замыкании в цепи и выходе обмоток из строя.

Авто с КПП 2181 или АКПП

Необходимо отключить аккумулятор (гаечный ключ «на 10») и переместить автомобиль на яму. Накидным ключом «на 10» откручивают два винта, удерживающих средний щиток (см. рис.). Затем нужно выкрутить девять саморезов – детали 1, 4 и 5. Здесь подойдёт ключ «на 8».

Щиток на машинах с МКП

В завершении снимают не только средний, но и левый щиток, выкрутив ещё два самореза.

Если речь идёт о седане с АКПП, достаточно снять один щиток (основной). Его удерживают восемь саморезов – 4 спереди, 2 слева и 2 справа (см. рис.).

Щиток на машинах с АКП

Саморезы надо откручивать накидным ключом «на 8».

Демонтаж

Когда доступ к стартеру открыт, действия выглядят тривиально:

1. Отключают управляющий разъём, придавив язычок фиксатора;

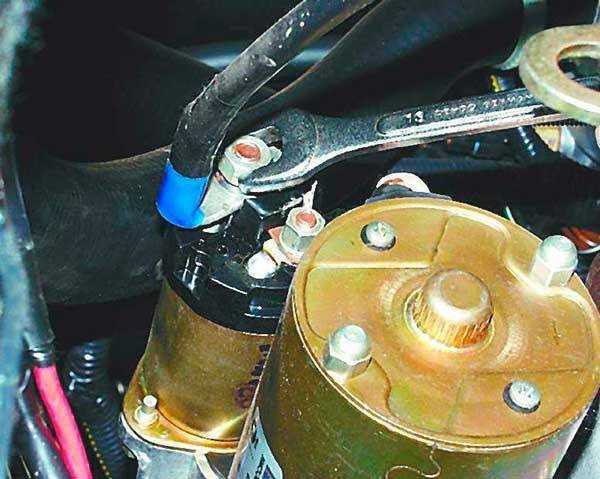

2. Отодвинув резиновый колпак, ключом «на 13» выкручивают гайку на клемме;

3. Силовую клемму нужно снять. Затем тем же ключом «на 13» можно выкрутить винты крепежа: два снизу и один сверху.

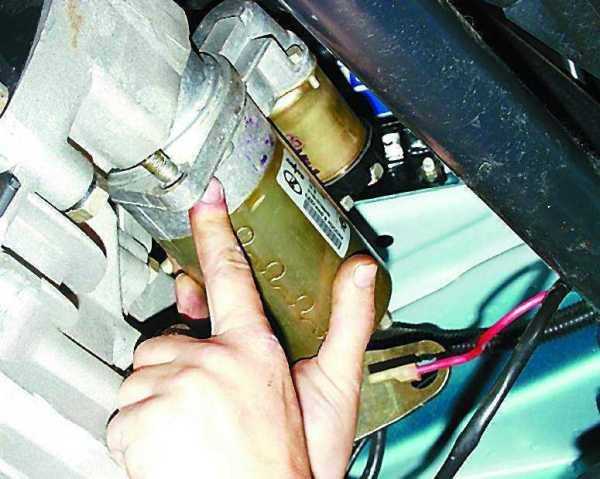

Верхний винт откручивают в последнюю очередь, придерживая корпус стартера. Затем этот корпус отклоняют назад и стараются не задеть ничего лишнего.

стартер был демонтирован

Монтаж можно провести, выполнив действия в обратном порядке. Желаем успеха.

Ремонт стартера на автомобиле ВАЗ своими руками

В статье очень подробно с фото сопровождением описан процесс по ремонту стартера на автомобиле ВАЗ 2110.

У нового автомобиля поломки и неполадки в стартере случаются редко. А вот если машина отслужила уже более 5 лет, то могут возникнуть проблемы. Определить неисправность стартера может и сам владелец автомобиля – машина не заводится, нехарактерные звуки во время запуска двигателя, стартер самопроизвольно выключается.

Но многие автомобилисты не обращают внимания на такие сигналы машины. И доводят ситуацию до того, что «спасти» стартер уже невозможно. Но опытный автомобилист, который следит за своим авто, сразу же, по звуку работающей машины, определит неисправность этой детали. Так как же чинить стартер? Его ремонт происходит в несколько десятков этапов описанных ниже.

Замена втулок

Если требуется замена втулок, их две, в корпусе КПП и в нижней части стартера. В корпусе стартера она меняется без проблем, а вот в корпусе КПП ее проблематично поменять без специального инструмента (райбера), эту процедуру рекомендовано делать на СТО у специалиста.

После ремонта, рекомендуется его проверить на месте перед установкой, силовыми клеммами от аккумуляторной батареи.

Установку производим в обратной последовательности. Гайки на 13 крепления клемм необходимо затягивать без особого усилия, так как клеммы медные и при сильной затяжке можно повредить резьбу.

Износ щеток стартера Ваз 2110

Ситуация, когда автомобиль не заводится с полуоборота не всегда означает, что дело именно в щетках. Пока дело дойдет до щеток, необходимо тщательно проверить работоспособность аккумуляторной батареи. Пробуем ее подзарядить и проверить, как после этого будет вести себя двигатель. Если не произошло никаких улучшений – значит необходимо продолжать поиски.

Когда же происходит износ этих щеток, пружина начинает очень плотно упираться в щеткодержатель, таким образом, и контакт обеспечивается исключительно за счет веса пружины.

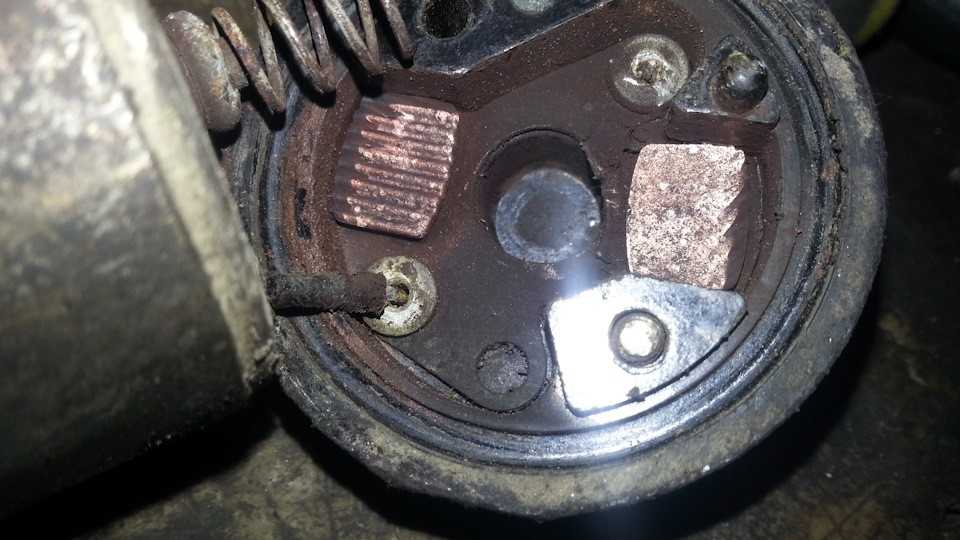

Подгоревший контакт втягивающиго реле стартера Ваз 2110

Сменив хотя бы на миллиметр положении стартера или самого двигателя – контакт утрачивается и завести двигатель не получается. Таким образом, щетки стартера могут либо износиться, либо находиться в перекошенном состоянии. И в первом, и во втором случае запуск двигателя будет происходить довольно проблематично.

Замена

Замена стартера в Ваз 2112

Основными симптомами неисправности элемента являются следующие составляющие:

• Стартер не срабатывает(см. Ремонт стартера Ваз – делаем все сами), после попытки завести силовой агрегат.
• Стартер не отключается, когда двигатель уже завелся. Он продолжает крутиться.
• Нормально крутится стартер, но не заводится двигатель. Причина – не проворачивается коленвал.
• Во время движения автомобиля слышен характерный шум и скрежет.

Удостоверяемся, что проблемной точкой в системе авто является именно стартер:

• Проверяем надежность проводов, идущих от АКБ к стартеру. Вполне возможно, что они имеют обрыв или контакты нехорошо сидят.
• Включаем сигнал и фары, если провода в порядке. Дело в том, что при слабом АКБ с неполной зарядкой, вышеописанные проблемы с запуском двигателя могут наблюдаться. Если свет фар тусклый, а сигнал слабый – то АКБ разряжена.
• Снимаем провода с выводов замка зажигания, если АКБ в порядке и соединяем их между собой (эти провода отмечены на схеме авто цифрами “30” и “50”). Если стартер при кратковременном замыкании проводов нормально крутит, значит проблема именно в выключателе зажигания.
• Если замок исправен, а стартер все еще не срабатывает, можно попробовать соединить дополнительный провод со штекером реле и одновременно с концом провода плюса АКБ. Если стартер заработает, то на лицо неисправность в цепи от АКБ до реле, которую и надо устранить.
• Если и это не помогло, придется снять стартер и проверить.

Демонтаж

Итак, стартер плохо работает и нужно его демонтировать, чтобы определить тяжесть неисправности с последующим ремонтом или заменой. Приступим:

• Снимаем провод минуса с АКБ.
• Теперь отсоединяем провод, идущий на тяговое реле.
• Ключом на 13 выворачивается гайка, которая держит провод плюса, идущего от АКБ к стартеру.

Ваз 2112 снять стартер

• Провод снимается.
• Теперь надо отвернуть гайки, которые фиксируют стартер к картеру сцепления. Для этого используем ключ на 15.
• Стартер снимаем.

Замена стартера на Ваз 2112

Примечание. Чтобы не перепутать при обратном монтаже провода, их рекомендуется отметить. К примеру, можно использовать для отметки отдельные куски проволоки разного цвета.

Разборка

Стартер демонтирован. Теперь надо его разобрать:

• Берем головку на 10 или ключ. Отворачиваем гайку на реле и снимаем провод, идущий на стартер.
• Болты реле, крепящие его со стартером, отворачиваем ключом или головкой на 8.
• Снимаем реле стартера.
• Видим прокладку между передней крышкой и реле, которую тоже снимаем.
• Подвергаем демонтажу пружину и якорь.
• Подвергаем демонтажу гайки стяжных шпилек.
• Стартер снимаем со шпилек вместе с якорем.

Замена стартера Ваз 21124

В процессе проведения этих работ своими руками крайне рекомендуется пользоваться видео и фото – материалами, дающими практическое понимание процесса. Делать все надо строго по инструкции, чтобы не возникло никаких проблем.

Почему не заводится двигатель на 16-ти клапаннике?

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Оптимальным вариантом было бы загнать его на диагностический стенд, однако если такой возможности нет, можно проверить всё своими руками. Порядок проверки должен быть следующим:

Электрооборудование

Этот ЭБУ залило водой, пришлось его «выкинуть»

Неисправности электрооборудования, являются одними из самых частых причин отказа запуска двигателя.

Это относится как к самой проводке, идущей большой сетью по автомобилю, но и всевозможных реле, которые отвечают за работу того или иного оборудования. В нашем случае будет крайне актуально проверить на работоспособность реле топливного насоса и реле стартера. Что касается проводки, то не лишним будет проверить все основные части на наличие потёртостей, перегибов и замыкания их с «массой», т.е с кузовом автомобиля.

Топливная система

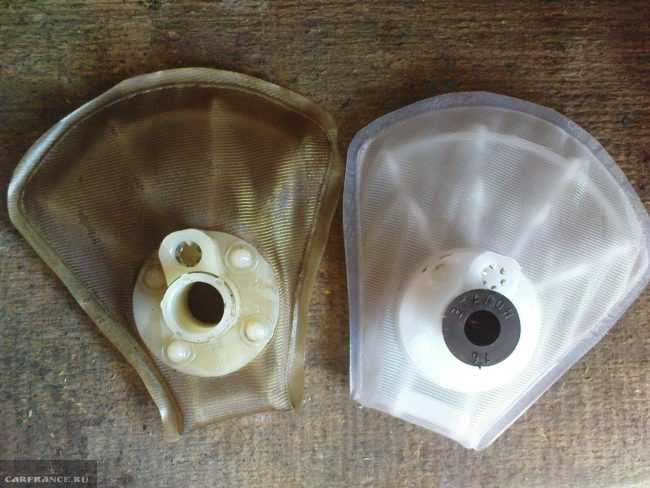

Сетка бензонасоса могла засориться, и бензонасос не сможет дать нужного давления!

В работе топливной системы обращаем внимание на общее состояние и наличие в ней давления. Первым делом проверяем давление в рампе форсунок, сделать это очень просто: достаточно приоткрыть специальную пробку черного цвета на конце рампы, и при наличии давления вы сразу об этом узнаете.

Если после таких манипуляций вы поняли, что давление в системе есть, то можно переходить на следующий пункт, но, если оно отсутствует, необходимо переходить в салон автомобиля, где под задним сиденьем расположился топливный насос.
На насосе проверяем его общую работоспособность, в первую очередь это касается системы питания, проверяем колодки на наличие повреждения и коррозии

Если насос неисправен, производим замену на новый. Из-за недостаточного давления в топливной системы двигатель может глохнуть на холостом ходу.

Система зажигания

В систему зажигания на ВАЗ-2112 входят: аккумуляторная батарея, замок зажигания, свечи зажигания, высоковольтные провода, катушки зажигания, датчик положения коленчатого вала. Но обо всём по подробнее.

• Аккумуляторную батарею проверяем на наличие достаточного питания, целостности и чистых контактов. Переходя к замку зажигание, осматриваем его на наличие видимых повреждений, наличие истёртых и оплавленных проводов.

• Бывает, что в замке зажигания выходила из строя контактная группа, (грубо говоря она просто выгорала), которая не даёт должным образом замыкаться проводам и произвести запуск двигателя.

• Выход из строя свечей зажигания, достаточно частое явление, однако оно не может служить полному отказу запуска двигателя, так как сопровождается оно, как правило, только эффектом «троения», тоже самое касается и высоковольтных проводов. Однако без внимания эти элементы оставлять всё же не стоит, и проверить их также необходимо. В случае поломки, свечи зажигания необходимо заменить.

• И последний пункт, который относится к системе зажигания – это датчик положения коленчатого вала. Он находится на крышке масляного насоса и тогда, когда он неисправен, могут возникать проблемы с запуском двигателя. После его демонтажа, можно провести его диагностику или просто заменить на заведомо исправный, благо цена на него не превышает 200 рублей.

Система запуска двигателя

Если после всех манипуляций вы подошли к этому пункту, то работы со стартером просто обеспечены. Лучше всего снять этот элемент и проводить диагностику и работы уже на демонтированном устройстве. Причин неисправности стартера может быть множество, начиная от проводки, заканчивая её внутренними запчастями.

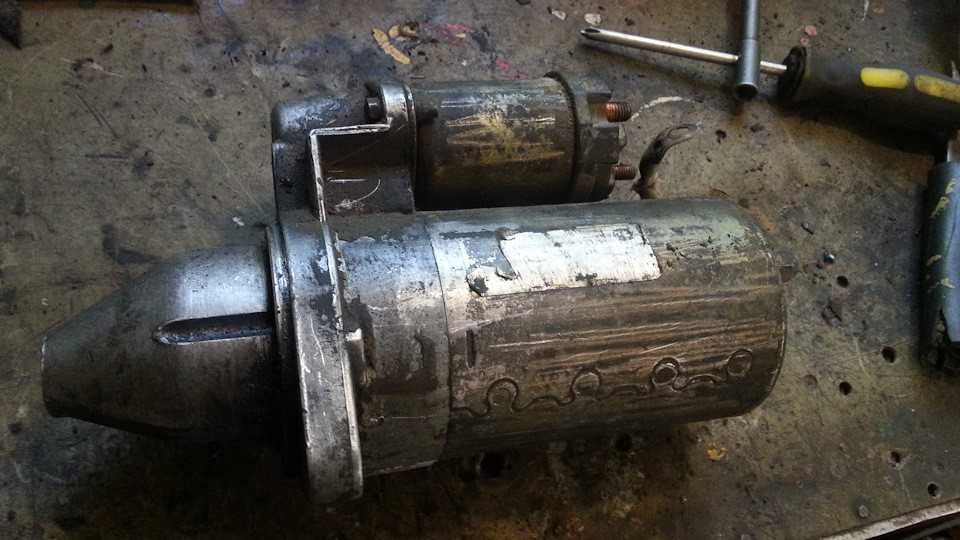

Так выглядит снятый и разобранный стартер

Замена стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Стартер – в автомобиле есть много важных электронных вещей, но стартер и генератор являются самыми важными и поэтому за ними нужно осуществлять уход и не давать работать на износ, вот к примеру если генератор очень быстро захотите убить, то достаточно будет клемму минус с аккумуляторной батареи скинуть и ждать момента, пока диодный мост выйдет из строя, со стартером тоже всё просто, достаточно будет крутить его (Бывают случаи же когда двигатель не заводится) пока он не выйдет из строя (Стартер вообще долго крутить не в коем случае нельзя, 10 секунд без остановки уже являются долгими для него, поэтому перерывы в 30 секунд соблюдайте если автомобиль больше 10 секунд не хочет заводится) и можно ехать покупать новый и что самое главное, так это то что без стартера очень и очень не удобно (Толкать постоянно автомобиль придётся), а без генератора и уехать даже не куда не сможете (Вернее сможете, пока аккумулятор полностью не сядет и не заглохнет в связи с этим машина), поэтому будьте аккуратны с этими вещами и не давайте на них слишком большую нагрузку которая может вывести их из строя.

Примечание! Чтобы произвести замену стартера на новый, вам понадобится из инструментов взять: Набор гаечных ключей и перчатки (Рекомендуем работать в перчатках, потому что расстояние маленькое и легко руки ободрать) и ещё смотровая яма пригодилась бы, или просто переднюю часть у автомобиля вывесите и колесо снимите, потому что стартер в самом низу находится и сверху до его нижнего болта вы никак не достанете!

Где находится стартер? Если смотреть из верхней части автомобиля, то разглядеть его немного трудно будет, потому что будут мешать некоторые детали чтобы увидеть его, но всё же если смотреть под определённым углом, то всё достаточно хорошо видно, для наглядности на фотографии чуть ниже, стартер указан красной стрелкой.

Когда нужно менять стартер? Любая деталь время от времени изнашивается, то же самое и со стартером происходит, но чаще всего с ним случается одна проблема, он начинает щёлкать (Когда ключ поворачиваешь чтобы завести автомобиль), из-за этих щелчков машина не заводится и время от времени стартер может то схватывать, то щёлкать, кроме того ещё одна из причин которая говорит о том что стартер пришёл в негодность, это слабая его прокрутка, то есть вы ключ повернули, он начал крутить и крутит очень слабо, в связи с чем автомобиль не заводится толком и по долгу приходится ждать пока двигатель заработает (В этом случае ещё аккумуляторную батарею проверьте, возможно она разрядилась), кроме этих неисправностей и другие бывают, такие например как многократное включение стартера и его отключение или когда ключ поворачиваешь и слышен звук работы стартера но крутится он в холостую или когда стартер включаешь, слышен необычный шум (Треск или как будто якорь стартера за что то задевает и тому подобные шумы, которые вы сразу же поймёте).

Общая информация

Ваз 2112 снятие стартера

Как и говорилось выше, стартер за счет постоянных магнитов оказывает поддержку тока. Выдавая мощность, равную 1,55 кВт, этот элемент обеспечивает пусковую частоту, которая так необходима для цилиндров силового агрегата автомобиля. Для разных типов двигателей предусмотрены различные частоты, но существует средняя пусковая частота. Она равна 40-50 оборотам в минуту, если подразумевается работа бензинового двигателя, каковым и является мотор Ваз 2112.

Состоит из следующих компонентов:

• Постоянными магнитами в количестве 4-ех штук. Они вмонтированы внутрь стартера и выполняют одну из важных миссий.
• Якоря, который вращаясь поворачивает маховик, а с ним и коленвал двигателя автомобиля.
• Узла щеточного, имеющего 4-ре щетки. Две из щеток называются положительными, две – отрицательными. Предназначен щеточный узел для обеспечения электрического соединения.

• Планетарный редуктор – следующий компонент. Он тоже важнейший элемент, так как отвечает за передачу крутящего момента на вал привода. Сам редуктор состоит из нескольких шестеренок, надежно выполняющих свои функции.
• Привода, который предназначен для ввода шестерни статора в соединение с маховиком двигателя. Механизм этого привода бывает размещен на валу якоря.
• Крышками, передней и задней, которые бывают отлиты, в основном, из алюминия, а вернее из его сплава. Передняя крышка нужна для крепежа реле, которое через пластмассовый рычаг и кольцо соединяется с приводом. На задней крышке размещаются щеткодержатели.
• Втягивающего реле, который еще называют тяговым. Благодаря этому компоненту, шестерня привода сцепляется с зубчатым венцом. Как только водитель повернет ключ, напряжение поступит не куда нибудь, а на обмотки (удерживающая/втягивающая) этого реле. Как только происходит замыкание контактного реле, втягивающая обмотка отключается.

• Малый вес и небольшие габариты, делающие его компактным, относятся к явным преимуществам этого элемента.
• С другой стороны, это самая нагружаемая во всей системе автомобиля деталь, ведь являясь по размерам маленькой, она должна крутить тяжелый маховик неслабого двигателя авто. Кроме того, стартер отвечает и за вращение коленвала вместе с шатунами и поршнями. Из-за этого недостатка стартер не может долго служить и через определенное время (обычно 5-6 лет) выходит из строя.

Коротко можно так представить себе работу стартера. Через замок зажигания выводится на обмотки реле питание. Обмотки создают Э.Д.С, передающееся на сердечник реле. Тот, в свою очередь замыкает силовые контакты, перебрасывая питание уже на электродвигатель статора. Одновременно с этим реле оказывает воздействие на привод, который со своей шестерней и входит в зацепление с маховиком двигателя.

Как производится разборка и ремонт стартера ВАЗ 2110?

Устранить неисправности стартера без его демонтажа и разборки нельзя, поэтому его приходится снимать. Схема этой процедуры приводится далее: откидываем клеммы АКБ; от реле открепляем разъем кабеля; снимаем провод, маркированный «плюсом»; отсоединяем стартер от двигателя, отворачивая крепежные гайки.

Механизм демонтирован, теперь можно приступать к его разборке, выполняя следующие действия:

• на реле откручиваем гайку и отсоединяем тяговое устройство от болта-контакта;
• снимаем реле, открутив два фиксатора;
• извлекаем якорь реле с рычага (необходимо слегка поднять его вверх);
• снимаем крышку стартера (требуется демонтировать шпильки).

После всех этих операций появляется возможность убрать крышку механизма: сначала она снимается в сборе с приводом и редуктором со стороны привода, а затем – со щетками и их держателем со стороны коллектора. Теперь можно снимать с якорного вала шестерню и доставать якорь, а после этого демонтировать шестерни редуктора. Если на них имеются дефекты, требуется замена шестерен (именно из-за них стартер зачастую и не крутит).

Далее с некоторым усилием давим на шестерню привода и достаем из крышки редуктор. После этого снимаем с рычага подпорку (она снабжена уплотняющим элементом), проверяем ее на наличие затвердеваний и деформаций. Очень часто стартер не крутит именно из-за таких мелочей. Просто поставьте другую прокладку, и вы надолго забудете о неработоспособности системы пуска.

На следующем этапе разборки при помощи оправки следует снять со стопорного кольца ограничительное кольцо, затем снимается привод, рычажное кольцо и непосредственно рычаг с шайбой и поводком, а также пружина рычага. Теперь можно извлечь подпорку приводного вала, шестерню, кольцо-уплотнитель. Замена последней из указанных деталей необходима в тех случаях, когда она утратила свои эластичные характеристики (либо имеет явные признаки деформации).

Снятие и разборка электростартера

Перед снятием стартера выкрутите силовой провод от втягивающего реле и выньте тонкий управляющий. После этого можно производить демонтаж узла. Для этого выкрутите 3 гайки и потяните корпус стартера в сторону левого колеса. Теперь можно провести его разборку. Сначала снимаете втягивающее электромагнитное реле, для этого выкручиваете два болта, которыми оно крепится к корпусу электростартера. И не забудьте о проводе, который идет на питание обмоток. Он крепится к контакту реле при помощи гайки с гранями под ключ на 10.

Когда на вашей любимой «Ладе» 2110 не крутит стартер ВАЗ это, можно сказать, почти трагедия. Неработающий автомобиль может нарушить массу жизненных планов и поставить человека в безвыходное положение

Нельзя допускать обстоятельствам управлять нами, потому крайне важно научиться понимать, что делать в подобного рода ситуации.

Имея определенные навыки и знания, можно завести машину даже без автозапуска, вручную, при этом нам не понадобится даже толкач или парочка сильных товарищей, чтобы сдвинуть автомобиль с места. Проблема также заключается в том, что большинство ремонтных мастерских просто предложит вам заменить стартер ВАЗ на новый, хотя разобраться в принципе его работы и самостоятельно подчинить не так уж и сложно. Про все про это и многое другое мы и расскажем вам в рамках данной тематической статьи.
