Ремонт стартера ваз 2109

Снятие и ремонт

Крепится стартер ВАЗ 2109 тремя гайками. Их можно без труда выкрутить ключом на 13 (лучше всего торцовым или накидным). Выполнять работу удобнее снизу, необязательно иметь для этого подъемник или яму. Но перед началом работ обязательно отключите аккумулятор, иначе короткого замыкания не избежать. Выкрутите гайку с корпуса втягивающего реле стартера ВАЗ 2109 и извлеките штекер, служащий для питания обмотки.

После демонтажа можно разобрать всю конструкцию. Для этого снимите заднюю крышку. Затем выкрутите две гайки, которыми стянут корпус. Вполне возможно, что они выйдут вместе со шпильками. Затем с ротора снимите кольцо. Вот и все, можно произвести разъединение всех частей. Чтобы снять бендикс, потребуется извлечь кольцо на роторе и вынуть из крышки небольшой штифт. Теперь можно начинать менять все элементы.

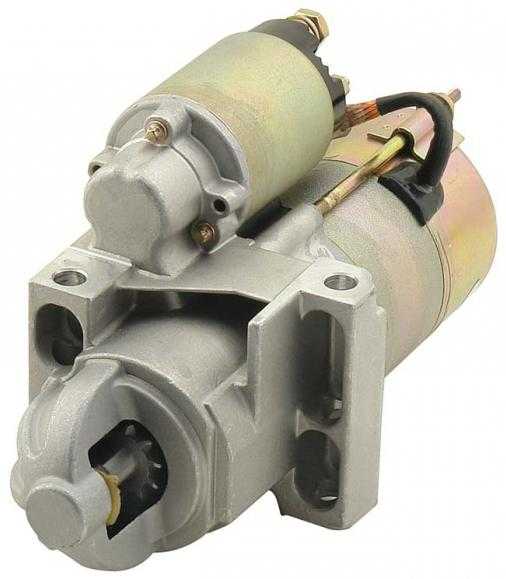

Из чего состоит стартер?

По сути, это электрический двигатель постоянного тока, который приводится в движение лишь в момент запуска ДВС. Получает питание стартер ВАЗ 2109 напрямую от аккумуляторной батареи. И это вполне разумно, так как при нормальной работе он потребляет около 70 ампер электроэнергии. Стоит также отметить, что во время короткого замыкания (например, при попытке провернуть коленвал заклинившего ДВС) потребление возрастает до нескольких сотен ампер (600-700).

Отсюда вывод: не рекомендуется допускать, чтобы электродвигатель вращался под увеличенной нагрузкой. Исход окажется печальным. Но коленвал проворачивается не постоянно, для соединения шестерни стартера с ним необходим один несложный механизм – втягивающее реле. С его помощью производится подача питания на статорную обмотку электродвигателя и механическое соединение шестерни с венцом маховика. Как и остальные электрические двигатели, стартер состоит из ротора и статора. На них имеются обмотки, которые необходимы для осуществления вращения.

Типичные неисправности стартера

Все поломки стартерных механизмов делятся на два типа: механические и электрические. При выходе из строя рабочих элементов шестерёнок бендикса, маховика (их износу, либо повреждению зубьев), нарушению работы рычага привода, обгонной муфты, возвратной пружины – причина поломки механическая, при этом стартер ремонтопригоден. Изношенная деталь подлежит замене.

Нарушения режима работы в электрике стартера сложнее: сгоревшая обмотка коллектора или якоря, сломанный редуктор, изношенные щётки восстановлению не подлежат, в этом случае меняют весь механизм в сборе на новый. Единственная деталь в электроцепи, которую можно заменить без последствий – это втягивающее реле. Часто сбои в электрике происходят в результате попадания влаги, загрязнений, из-за чего возможно падение мощности, короткие замыкания и окисление контактов. Такого рода неисправности устраняют чисткой электрических элементов с последующей обработкой специальными антикоррозийным составом.

Характерные признаки неисправности стартера:

• При включении зажигания (подачи тока с АКБ) стартер не крутит, слышен щелчок, пуска двигателя не происходит: возможная причина – выход из строя реле, поломка редуктора, заклинивание шестерёнок передаточных узлов бендикса или маховика, короткое замыкание щёток.
• Стартер запускается медленно с потерей мощности оборотов вала и посторонним скрежетом – механическое повреждение передаточных звеньев, обрыв обмотки в коллекторе или якоре, загрязнение внутренних узлов.
• После запуска двигателя стартер продолжает работу – выход из строя втягивающего реле, поломка возвратной пружины или обгонной муфты.
• Зажигание не срабатывает, либо срабатывает с запозданием и последующей потерей мощности, недостаточной для поворота коленчатого вала – нарушения в электроцепи, окисление клемм, обрывы в обмотке якоря.
• Стартер не реагирует на поворот ключа в замке зажигание – не поступает ток с аккумуляторной батареи: нарушены контакты на клеммах АКБ, либо она разряжена.

Диагностику электрических причин неисправностей можно произвести, не снимая стартер, с помощью специального оборудования (микрометром или тестером) замерив показатели мощности и силы тока на якоре, контактах втягивающего реле и возвратной муфте. Первый признак электрической поломки – падение напряжения во время пуска. Нормой считается отклонение в 1-2 Вольт при включении зажигания, большие отклонения (возможно в два раза) – верный признак того, что неисправны щётки, обмотка, либо втулки. Если с электрикой всё в порядке и показатели в норме, то для определения механической причины поломки стартер демонтируют, разбирают, устанавливая возможные повреждения визуально.

Профилактика и диагностика

По возможности максимально удлинить срок эксплуатации втулки стартера может правильное обслуживание и пользование автомобилем в целом. Давно подмечено, чем заботливей автолюбитель относится к своей машине, тем реже она ломается. Заводить автомобиль тоже нужно умеючи и не «насиловать» его, если запуск двигателя не получился с первой попытки. Не держите стартер под нагрузкой при пуске более 10 секунд, двигатель уже не заведется с этой попытки.

30-секундный перерыв

• проскальзывание муфты (поломка фиксируется только на стенде диагностики);
• ось рычага выскальзывает со штатного места (выработка ресурса самого рычага);
• поломка пружины буфера муфты или трещина кольца поводка муфты (полная замена всей муфты, как решение проблемы) и др.

Ремонт

Какая бы конструктивная деталь не вышла из строя в составе стартера, без его снятия и полной разборки ремонт невозможен. Перед тем, как демонтировать стартер лучше всего зарисовать схему его подключения, а не надеяться на память, как-никак, а у стартера пять положительных выходов и все необходимо правильно впоследствии подключить.На «девятке» стартер расположен на картере механизма сцепления на левой стороне двигателя.

• Первый шаг при снятии стартера – отключение его от «массы» и от бортовой сети запитки. Затем снимаются все разъемы;
• Гайки крепления в количестве двух штук находится в нижней части двигателя под защитой картера, которую необходимо снять;
• Последняя, третья гайка крепления, расположена в верхней части моторного отсека, после скручивания которой, корпус стартера изымается из картера;
• После этого начинается поэтапное тестирование механизмов. Начинать его нужно с реле, подав на управляющие контакты 12 вольт. При нормальной работе муфта сдвигается;
• Затем проверяются щетки (их высота не должна быть меньше 20 мм), целостность обмотки и коллектора. Не должно быть следов сильного нагара, которые свидетельствуют о наличии пробоя в обмотке.

не относится к простому ремонту

Сборка и установка

Но стоит поговорить о том, что такое втулка стартера ВАЗ 2109. Ее вы можете увидеть в задней крышке. Она изготовлена из бронзы и необходима для осуществления питания ротора. Кроме того, она выполняет функции подшипника. Но не стоит забывать, что имеется еще одна втулка. Находится она в блоке двигателя. И ее тоже необходимо менять своевременно. В противном случае ротор будет иметь осевое биение, контакт окажется плохим. Следовательно, проворачиваться коленвал будет медленно.

Собирать на автомобиле ВАЗ 2109 стартер необходимо в обратной последовательности. И только лишь после подключения всех силовых проводов устанавливать аккумуляторную батарею на место

Обратите внимание на то, что некоторые модели «одноразовые» (они стоят намного дешевле, нежели стоковые). Провода щеток в них не откручиваются, поэтому приходится их обрезать и припаивать новые

Качество пайки, конечно, не всегда на высоте. А если учесть тот факт, что происходит нагрев во время прокрутки, можно сделать вывод: лучше не жалеть средств и приобрести стартер той модели, которая поставляется на конвейер. Вы его хотя бы отремонтировать сможете.

Снятие и установка стартера ВАЗ 2109

Перед работой необходимо отключить аккумуляторную батарею, сняв клемму «минус».

Снять контакты с торцевой крышки стартера, открутив болты на клеммах:

Колодку жгута с проводкой снять и отвести в сторону:

Для доступа к нижним креплениям стартера снять поддон картера, отвернув четыре болтовых соединения:

• Затем отвернуть две гайки на нижнем креплении стартера
• Верхнюю гайку на стартере открутить в последнюю очередь

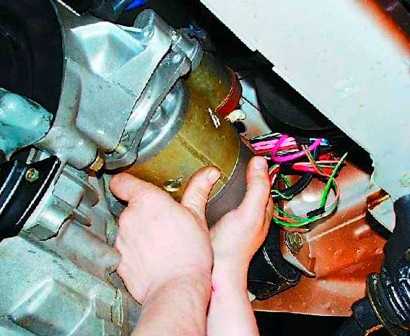

• После этого механизм снимают с креплений:

Новый или восстановленный стартер устанавливают строго в обратном порядке

При монтаже важно не повредить изоляционный слой на проводке, проследив состояние клемм на предмет образования окислов

Схема прозвонки механизма и замены его реле

Ремонт устройства пуска и его замена никогда не выполняется опытными автомобилистами без его предварительной прозвонки. Схема осуществления этой операции очень простая, ставим стартер обмотками вверх (то есть – на торец), а затем производим следующие действия: присоединяем один конец провода на болты проверяемого механизма, другой – на плюсовую клемму; запускаем устройство.

Если после запуска механизм плохо крутит либо вовсе не крутит, можно смело приниматься за его ремонт. В тех же случаях, когда устройство работает нормально, его нет необходимости разбирать, вероятнее всего, причина плохого запуска заключается в другом элементе автомобиля. Нелишним будет, кроме того, проверить непосредственно реле механизма. Схема проверки и в этой ситуации элементарная:

• к корпусу реле прикладывается «минус»;
• на вывод подается 12-вольтное напряжение;
• к контактным болтам подключают омметр.

Появление искр на болтах-контактах и движение муфты в отверстие говорят нам об исправности реле. А вот отсутствие указанных явлений, а также скачков напряжения на приборе, сигнализирует о том, что реле требуется замена, так как стартер не крутит именно из-за него. Для установки нового релейного элемента нужно разобрать механизм запуска – снимаем с него щиток, из воздухосборника вынимаем шланг, после чего крайне аккуратно достаем сам стартер.

Затем следует выкрутить болты, которые соединяют стартер с реле, монтируем новый механизм

При этом важно добиться зацепления рычага привода с наконечником устанавливаемого устройства. Устанавливаем стартер на его место и подключаем ранее откинутые провода.

Демонтаж устройства

Порой для устранения неисправности приходится снимать стартовый механизм и делать его разборку.

состоит из следующих шагов:

1. Сначала автомобиль нужно обесточить, сняв отрицательную клемму с аккумулятора.
2. Затем необходимо отсоединить разъем с проводами.
3. На следующем этапе нужно демонтировать защиту картера.
4. Для снятия стартера удобнее сначала открутить две гайки внизу моторного отсека, а затем переместится наверх, и выкрутить третью гайку.
5. Теперь можно снимать устройство с картера сцепления.

Перед тем, как выполнять ремонт своими руками снятого устройства, его следует помыть и почистить от загрязнений.

Замена стартера ВАЗ 2109

Стартер – это пусковое устройство, предназначенное для запуска двигателей внутреннего сгорания. Он представляет собой электродвигатель со специальным реле, которое называют втягивающим. Без стартера невозможен нормальный запуск двигателя, поэтому он должен быть всегда в исправном состоянии.

Прежде чем приступать к замене стартера на ВАЗ 2109, нужно узнать об основных неисправностях, которые не связаны с его заменой и устраняются без него.

1. При включении электрической цепи зажигания, стартер не крутится, а контрольные лампы тускнеют. Это самое распространенное явление. В этом случае требуется не замена стартера, а проверка зарядки аккумулятора. Возможно, что он просто разрядился.
2. При включении электрической цепи стартера, он вращается, но двигатель не разворачивается. Это значит, что неисправность коснулась муфты свободного хода, а не стартера. Нужно заменить муфту, или поставить ее на место (если она слетела).

Если ваша проблема не вписывается в список выше, то настало время заменить стартер.

В «девятках», в отличие от «Жигулей», двигатель стал располагаться поперек капотного пространства, а это значит, что теперь многие узлы и агрегаты стали более доступны для установки или замены. Стартер ВАЗ 2109 расположен в месте стыка коробки передач и двигателя.

Порядок действий при замене стартера:

1. Перед снятием стартера, необходимо скинуть клеммы с аккумулятора и убрать его подальше от места ремонта, чтобы он не мешался. Приготовьте пару торцовых и накидных ключей.
2. Теперь нужно отвернуть гайки, на которых крепится привод с контактного болта втягивающего реле.
3. Отсоедините все провода от стартера и запомните их место расположение для дальнейшего подключения.
4. Отверните все болты крепления и демонтируйте защиту картера.
5. Затем спуститесь в смотровую яму и отверните две гайки, на которых укреплен стартер.
6. Снова поднимаемся наверх и видим, что стартер держится теперь только на одной гайке. Открутите ее и снимите стартер с автомобиля. Прежде чем приобретать новый стартер, для начала, проверим старый. Делается это очень просто. Вам понадобятся два провода типа «крокодил» достаточной толщины и разных цветов. Лучше всего, если их цвета будут: красный и синий. Также, вам понадобится хорошо заряженный автомобильный аккумулятор. Зажмите стартер в тиски, но не слишком сильно. Ваша задача не сжать его, а сделать не подвижным, так как при вращении он будет здорово вибрировать и прыгать. Провод синего цвета подключите на «минус» аккумулятора, а второй его конец прикрепите к корпусу стартера, заранее очищенный от грязи и ржавчины. Красный провод подключите к «плюсу» аккумулятора, а второй его конец приложите к концу верхнего болта тягового реле. Изначально, возможно небольшое искрение – это абсолютно нормальная реакция, не стоит её бояться. Исправный стартер должен вращаться и если этого не произошло, то красный провод прикладываем к нижнему болту. Если стартер начал вращаться, то неисправно тяговое реле и замене подлежит только оно, а если стартер не вращается, значит, замене подлежит весь узел. Однако, если стартер вращается и тяговое реле вполне исправно, это значит, что возникла неисправность в электропроводке автомобиля, устранение которой лучше доверить опытному электрику.
7. Если же стартер все-таки неисправен, то установку нового узла производят в обратной последовательности. Самое главное, при этом – не перепутать провода при подключении, иначе есть риск возникновения других неисправностей.

Вот и всё, как видно, замена стартера ВАЗ 2109 не представляет никаких сложностей. Удачи на дорогах!

Как заменить стартер на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) В начале операции вам придётся скинуть минусовую клемму с аккумулятора автомобиля и делать это нужно обязательно, для того чтобы обесточить подачу электричества на стартер, если вы не умеете и не знаете как нужно правильно скидывать клемму, то в таком случае ознакомьтесь со статьёй: «Замена аккумулятора на автомобиле », с первым пунктом в этой статье вам нужно будет ознакомиться.

2) Теперь всё просто, подумайте с какой части автомобиля вам будет легче всего снимать сам стартер с машины (Сверху или снизу), дадим вам совет, в принципе если двигатель у вас карбюраторный и нет по близости смотровой ямы то сверху можно снять, что касаемо инжекторов, там тоже сверху можно но в добавок ещё корпус воздухофильтра придётся снимать (На место его бывает тяжело обратно ставить, за подробной инструкцией о том как снять этот корпус, обратитесь на нашем сайте к статье под названием: «Замена корпуса воздухофильтра на ВАЗ »), но что касаемо нижней части автомобиля, если вы решили снизу то вам во-первых будет намного удобней его снимать и самое главное нижний болт без проблем выверните (Сверху кстати нижний болт вы скорее всего даже и не отвернёте без спец. инструмента, поэтому вам скорее всего нужно будет 100% лезть под машину), но снизу так же придётся удалить несколько деталей, а именно если у вас защита картера стоит то сразу её снимайте (На всех автомобилях с завода защита не ставилась, поэтому она может у вас как быть так и не быть, но брызговик защищающий двигатель от загрязнения ставился всегда, его то вам и нужно будет снять с автомобиля, о том как снять, читайте «в этой статье »).

3) После снятия всех снизу деталей которые препятствуют доступ к стартеру, переходите к его снятию, в начале с проводами разберитесь и первое что сделайте так это колодку проводов потянув за неё от стартера отсоедините (см. фото 1, она прямо к стартеру крепиться вы её сразу увидите и поймёте), когда колодка будет отсоединена переходите к отворачиванию гайки крепления клеммы АКБ и полностью данную гайку отверните (см. фото 2), а после того как гайка будет выкручена снимите клемму со шпильки стартера на которой она и находиться (см. фото 3), ну и в завершение выверните все гайки (Их всего три) которые крепят стартер к двигателю автомобиля (Если стартер уже раньше снимался, то возможно нижняя гайка его крепления не закручена и её вам отворачивать не придётся, а всё это делается для удобства да и к тому же на двух гайках стартер отлично держится если на большой скорости не ездить по кочкам).

Установка: Устанавливается новый стартер на своё место точно так же как он и снимается но только в обратном порядке, нижнюю гайку так же можете не закручивать, но если вам это сделать не сложно то можете её завернуть хуже от этого не будет.

Примечание! Кстати клемму которая подсоединяется к стартеру рекомендуем вам зачистить шкуркой если на ней есть ржавчина или въевшаяся грязь, так как клемма должна быть абсолютно чистой для более лучшего контакта и чтобы впредь она больше не гнила и не окислялась, можете её смазать солидолом или вазелином, они как правило хорошо защищают от окисления контакты!

Дополнительный видео-ролик: Более подробно о том? как проверить снятый с автомобиля стартер на исправность (Обязательно проверьте, вдруг не в нём причина).
