Снятие и замена стартера ваз 2108, 2109, 21099 своими руками

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

• Во время запуска двигателя возникает необычный шум;
• Полное отсутствие или медленное вращение стартера;
• Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
• Агрегат вращается с бендиксом, но потом сцепление разрывается;
• Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узла

Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов

Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер

Ремонт стартера ВАЗ 2109 – как снять, заменить и установить стартер своими руками?

Здравствуйте, уважаемые автолюбители! Многие из нас еще помнят о том, как, в советский период жизни нашего государства, в очередном выпуске автомобильного журнала «За рулём» появились первые фотографии автомобиля ВАЗ 2109.

С особым трепетом ждали появления первых машин. Увидеть «девятку» было в диковинку, не говоря уже о том, чтобы приобрести её. Время идёт и сегодня это обычный автомобиль из большой линейки АвтоВАЗа.

Машина разительно отличается от того, что выпускалось с конвейеров Волжского автозавода до неё. Лёгкий, скоростной и экономичный автомобиль нашёл своего поклонника.

Он идеально подходит для города, удобен в дальних поездках. За что хочется высказать особую благодарность конструкторам, так это за облегчение некоторых ремонтных процедур.

Открывая капот девятой модели, мы замечаем первое и самое важное отличие от иных классических моделей – двигатель расположен поперек моторного отсека. Серьёзно изменилась конструкция, ведь теперь ведущими являются передние колёса

С определённой долей облегчения мы наблюдаем место дислокации стартера. Теперь снятие стартера ВАЗ 2109 не такая уж сложная задача. Расположен он в удобном месте – в передней части моторного отсека, он менее загрязнен и демонтаж проводить стало значительно удобнее.

Можно ли самому снять стартер ВАЗ 2109?

Каждый владелец девятой модели и любой другой модификации, разработанной на её основе, обязан уметь снимать, ремонтировать и устанавливать стартер. Производитель заявляет, что при условии бережной эксплуатации срок службы стартера рассчитан примерно на 6-7 лет.

Речь идёт о полной замене стартера, но сколько раз придётся его снимать за этот период для профилактики и мелкого ремонта, не знает никто. Для того, чтобы автомобиль заводился всегда и в любых условиях систему пуска следует держать в исправности.

При появлении затруднений в запуске мотора необходимо не задумываясь приниматься за поиск неисправности и устранять её, тем более, что сделать это не так уж и трудно.

Для того, чтобы снять стартер ВАЗ 2109 необходимо иметь пару торцовых или накидных ключей и… Всё! Больше ничего не потребуется.

Установив авто на смотровой яме, приступим к снятию стартера, для чего необходимо выполнить ряд технологических процедур. А именно:

• снимаем колодку с клеммой на тяговом реле стартера;
• откручиваем гайку и снимаем клемму электропровода на тяговом реле;
• снизу отвинчиваем болты и снимаем защиту картера;
• откручиваем три гайки крепления стартера к картеру.

Спустя несколько минут стартер оказывается в руках и полностью готов к ремонту или обслуживанию. Обязательно следует помнить об отличительной особенности конструкции стартеров на этих машинах.

Технологически-конструктивная «изюминка» заключается в том, что втулка вала устанавливается не на стартере, а в специальном посадочном гнезде корпуса сцепления. Деталь эта изнашивается и требует периодической замены.

Для владельцев ВАЗ 2109 замена стартера – пошаговая инструкция

Иногда на тематических форумах можно встретить вопросы о том, как производится замена стартера ВАЗ 21099 или на других модификациях. Всё происходит по одному и тому же сценарию.

Установить стартер также просто, как и снять. Все действия необходимо выполнять в той же последовательности, но в обратном порядке:

• находясь в смотровой яме, необходимо установить стартер на штатное место и прикрутить крепёжные гайки (закручивать их следует поочерёдно, равномерно прижимая стартер, для того чтобы не допустить перекос);
• затем необходимо надеть клемму на контактный болт и закрутить гайку, вставить клеммную колодку;
• после проверки работоспособности стартера, устанавливается на штатное место защита картера.

Всем автолюбителям необходимо освоить ещё одно важное правило ремонта любых элементов электрооборудования: не забывайте перед началом работ отключать клемму «массы» аккумулятора

Разборка стартера автомобилей ВАЗ 2108, 2109, 21099

Для проведения ремонта, обслуживания или замены деталей стартер необходимо снимать с двигателя и разбирать. Посмотрим как это сделать быстро — без лишних затрат времени и сил на примере разборки стартера 29.3708 широко применяемого на автомобилях ВАЗ 2108, 2109, 21099.

• Отвертка шлицевая (крестовая)
• Молоток
• Ключи (рожковые или накидные) на 10, 13 и 17 мм
• Съемник стопорных колец (необязательно)
• Пассатижи

Снимаем стартер с двигателя автомобиля

Порядок разборки стартера 29.3708

Снимаем тяговое (втягивающее) реле.

Для этого ключом на 13 мм отворачиваем гайку крепления наконечника вывода обмоток стартера, и отсоединяем наконечник от контактного болта тягового реле. Шлицевой отверткой (так же могут применяться винты под крестовую отвертку или ключ на 10 мм) отворачиваем три винта крепления реле и отсоединяем его от корпуса стартера.

При этом выводим из зацепления с наконечником рычага привода (бендикса) серьгу сердечника реле.

Снимаем защитную крышку щеточного узла стартера.

Для этого шлицевой (крестовой) отверткой отворачиваем два винта ее крепления.

Отсоединяем крышку от корпуса стартера. Под ней резиновое кольцо-прокладка.

Извлекаем ось рычага привода стартера (бендикса).

Для этого плоскогубцами сжимаем усы ее фиксатора и ими же вынимаем фиксатор из отверстия на оси. Выбиваем ось из отверстия в корпусе стартера. Для выбивания оси можно использовать гвоздь подходящего диаметра и молоток.

Снимаем кольцо ограничителя хода бендикса.

Сбиваем его легкими ударами молотка (можно через рожковый ключ на 17 мм).

Находящееся под ним стопорное кольцо снимаем съемником или просто поддеваем шлицевой отверткой.

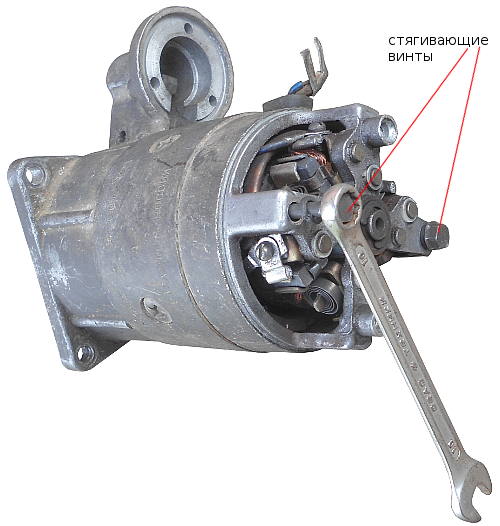

Отворачиваем два длинных винта стягивающих две половинки корпуса стартера.

Для этого необходим ключ на 10 мм. Болты вынимаем, половинки разъединяем. Если не разъединяются, слегка стукаем молотком по передней половинке.

Извлекаем привод стартера (бендикс).

Вынимаем резиновую заглушку из прорези в передней части корпуса стартера. При помощи отвертки отсоединяем ножки рычага привода от выступов на самом приводе.

Выдвигаем бендикс вперед и вынимаем.

Разъединяем якорь и корпус стартера.

Для этого поддеваем отверткой и снимаем стопорное полукольцо на хвостовике якоря. Так же снимаем находящуюся под ним шайбу.

При необходимости снять обмотки статора отворачиваем винты их крепления на корпусе стартера.

При необходимости снять щетки отворачиваем винты их крепления и извлекаем.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Как проверить стратер?

Для того чтобы проверить обмотки понадобится прибор мультиметр.

1. Поставьте деталь на торец, выводами обмоток направьте вверх;
2. Один щуп прибора нужно приложить к плюсовой клемме, другой на болты стартера;
3. Проверяем, крутит стартер или нет;
4. Если крутит плохо, значит, не ;
5. Если стартер работает хорошо, нужно проверить реле;
6. Чтобы проверить реле, пропустите напряжение в 12 В на вывод, минус приложите к корпусу;
7. Если омметр не показывает скачков напряжения на шкале, значит, реле нуждается в ремонте или замене. Разбирать реле ВАЗ 2108 нужно только в том случае, если ему требуется ремонт.

Проверьте поверхность коллектора и якорь, очистите их от загрязнений смоченной в спирте тряпочкой. Не нужно для этой цели использовать ацетон или другие сильные растворители. Сердечник и обойму тоже нужно протереть насухо и обработать небольшим количеством силиконовой смазки.

Как прозвонить стартер, что указывает на необходимость замены стартера

Схема осуществления данного мероприятия очень простая, необходимо поставить стартер обмотками вверх, т. е. на торец, после чего производим такие действия: один конец провода присоединяем на болты механизма, второй — на плюсовую клемму, затем запускаем устройство.

Если механизм после запуска не крутит вообще либо крутит плохо, смело принимайтесь за его ремонт. Но, если устройство работает нормально, значит нет потребности его разбирать, скорее всего, причина плохого пуска заключается в другом компоненте транспортного средства.

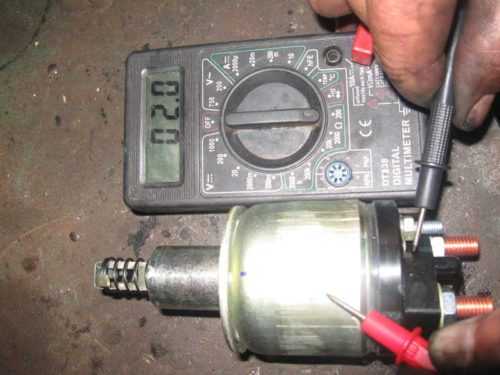

Кроме того, нелишним будет проверить реле механизма. В данной ситуации схема проверки элементарная:

1. Прикладываем «минус» к корпусу реле.
2. Подаем 12-вольтное напряжение на вывод.
3. К контактным болтам подключаем омметр.

Если на болтах-контактах появились искры, а муфта движется в отверстие, значит реле исправно. Отсутствие же указанных явлений и скачков напряжения на устройстве будут свидетельствовать о том, что необходимо заменить реле, поскольку стартер не крутит из-за него.
