Ремонт и замена стартера на ваз (lada) 2107 своими руками

Как снять стартер своими руками?

Для того чтобы осуществить замену стартера ВАЗ-2107 или его ремонт, потребуется его полностью снять.

Для этого нужно подготовить ключи на 13 и 10. Порядок проведения работ выглядит таким образом:

Ключом на 10 выкручиваете гайку, которой зафиксирована минусовая клемма АКБ. Обесточивать автомобиль нужно обязательно, так как силовая цепь питания стартера не защищена ничем – толстый многожильный провод просто протянут от плюса аккумулятора до втягивающего реле стартера ВАЗ-2107.
Выкрутите гайку, которая крепит плюсовой провод к втягивающему реле.
Извлеките провод питания обмотки втягивающего реле.
Выкрутите три болта крепления корпуса стартера к блоку сцепления. Чтобы выкрутить самый нижний, нужно использовать торцовую головку, трещотку и кардан с удлинителем. Но если подобраться к месту крепления снизу, то можно сделать всю работу накидными ключами. Правда, придется крутить по четверти оборота, а то и меньше.
Снимите стартер.

Как вы понимаете, все работы будут проводиться в непосредственной близости к выпускному коллектору, поэтому нужно сначала дождаться полного остывания двигателя.

Поиск неисправности стартера ВАЗ 2107

Ремонт стартера «семерки» по большей части подразумевает замену изношенных компонентов и деталей. Среди таких могут быть якорь, обмотка, щетки, реле включения стартера, статор. Самое сложное — это диагностика поломки. Специалисты рекомендуют начинать с проверки цепи замыкания. Для этого понадобится обыкновенный мультиметр с функцией прозвонки электрических цепей.

Чтобы снять стартер, достаточно открутить болты, на которых он держится. Сделать это можно только на эстакаде. В экстренных случаях можно просто пролезть под капот. Первым делом отсоединяются провода, которые подходят к реле. Естественно, что перед этим нужно снять минусовую клемму с аккумулятора, чтобы предотвратить короткое замыкание.

После того как выполнено снятие стартера ВАЗ, можно приступить к его разборке. Первым делом раскручивается реле, после чего — зажимные шпильки. Далее снимается нос, а затем извлекается втягивающее реле стартера. Там, кстати, расположена медная пластина. Ее обязательно нужно очистить от гари и смазать силиконовым маслом (в месте крепления). После извлечения якоря с обмоткой можно снимать и щетки. При необходимости они заменяются. Если ресурс еще не использован, то достаточно будет просто очистить от гари и установить обратно на место.

Если не работает реле стартера ВАЗ, то его без проблем можно заменить на новое. Благо такие продаются практически в каждом магазине автомобильных запчастей. Если он неисправен, при попытке его провернуть с зажатыми клеммами мультиметра не выполняется прозвонка. Ремонтировать его бессмысленно, поэтому просто меняют.

Стартер может работать нестабильно, но это нормально. В крайнем случае снимите кожух башмака и смажьте там все солидолом (а лучше силиконовой смазкой).

При диагностике стартера мультиметром нужно учитывать следующее:

провода обязательно должны быть отсоединены;
минус — это корпус самого стартера;
на ВАЗ 2107 инжектор стартер отличается только креплением;
обмотку якоря следует проверять на наличие сопротивления.

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

снять и разобрать устройство;
проверить состояние обмоток, втулок и щеток;
заменить поврежденные элементы;
произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
Открутить гайки, удерживающие провода на корпусе пускового агрегата.
Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
Вытянуть узел из посадочного гнезда.
Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

Снять заднюю крышку корпуса.
Открутить винты крепления щеток (всего в конструкции 4 элемента).
Снять изношенные элементы и установить новые щетки.
Прочистить полость статора от остатков продуктов износа графитовых элементов.
Установить снятые детали на штатные места.

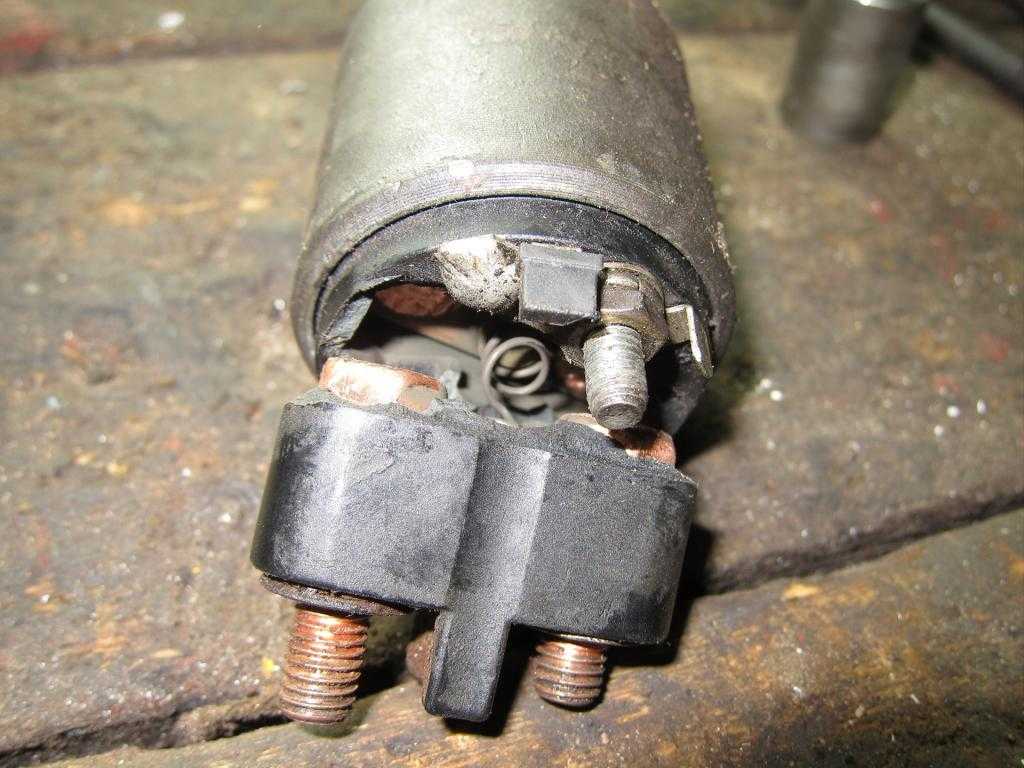

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

Замена и ремонт стартера своими руками: что нужно знать?

Стартер на ВАЗ 2106 находится под капотом автомобиля под двигателем со стороны водителя – узнать более точное расположение можно во время запуска двигателя на холодную, просто слушайте в каком районе капота происходит щелчок перед зажиганием силового агрегата.

Для демонтажа и последующего ремонта стартера потребуется стандартный комплект инструментов:

Набор накидных головок;
Длинная отвертка (крестовая или шлицевая);
Плоскогубцы для отсоединения клемм;
Ветошь для протирки деталей и жидкость для удаления следов коррозии;
Возможно новые клеммы и силовая проводка.

Вся процедура демонтажа электродвигателя на ВАЗ 2106 занимает не больше 1 часа времени и осуществляется по следующей инструкции:

Для начала обесточиваем электросистему авто, откинув все клеммы от аккумуляторной батареи;
Затем демонтируем пластиковую защиту двигателя при ее наличии;
Далее отсоединяем накладку глушителя и открепляем кожух воздушного фильтра;
После обеспечения свободного доступа ко стартеру, откручиваем фиксирующие к мотору винты и отсоединяем проводку от стартера;
Теперь стартер можно вытащить для ремонта или замены. Дальнейшая установка происходит аналогичной данной инструкции, однако в обратной последовательности.

Во время работы с электродвигателем постарайтесь не подвергать деталь механическому давлению или падениям – в противном случае устройство может полностью выйти из строя и стать неремпригодным, что потребует приобретения нового комплекта.

Как правило, для ремонта стартера достаточно разобрать корпус и прозвонить проводку, а также ротор, статор и реле электродвигателя. В случае выявления неисправности поврежденную деталь меняют полностью в сборе – помните, самопальный ремонт электродвигателя без наличия для этого соответствующего оборудования и навыков может стать причиной короткого замыкания или выхода из строя силового агрегата.

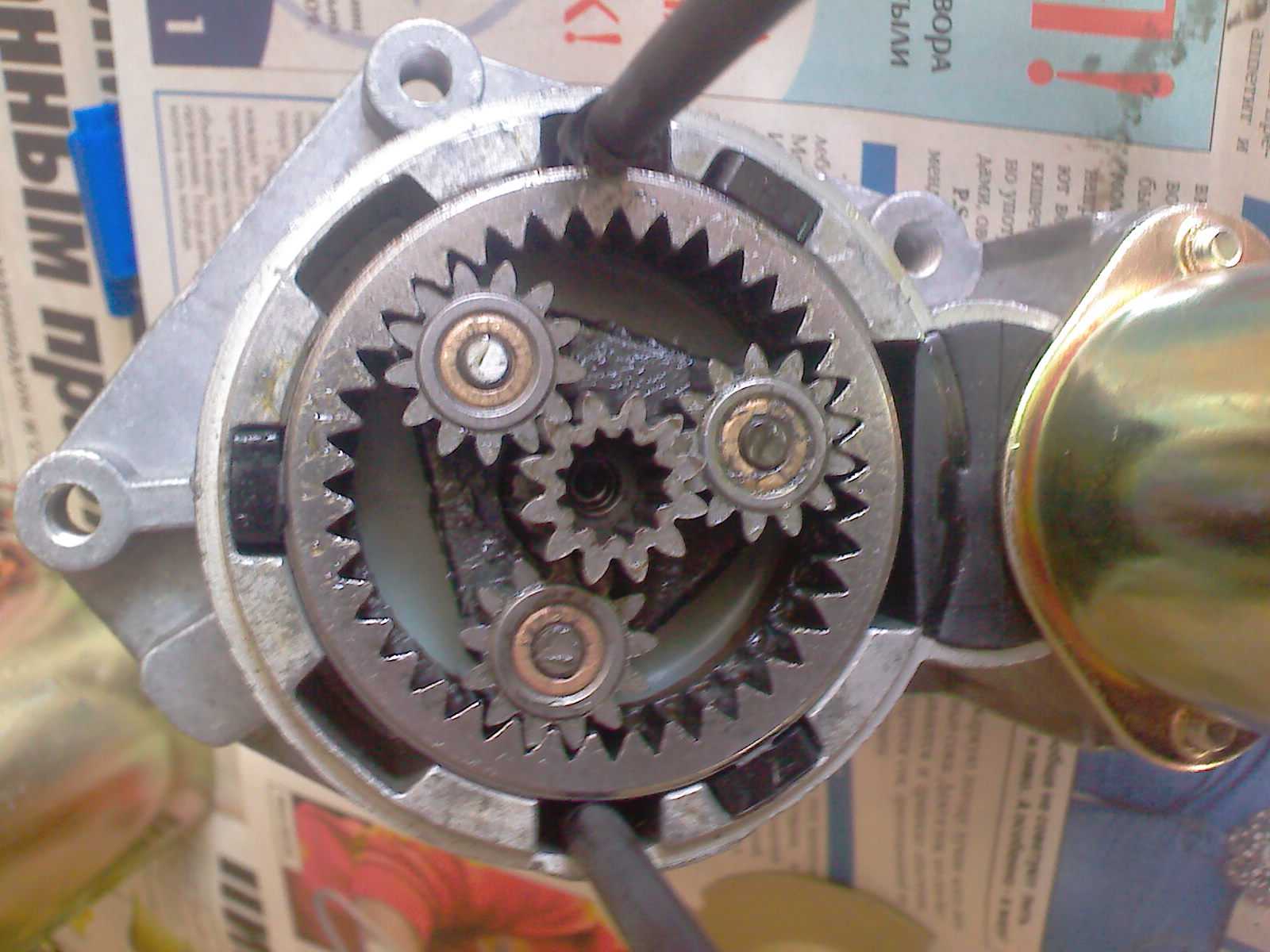

Устройство и принцип работы редукторного стартера

Благодаря чему редукторный стартер обладает большей надежностью и эффективностью?

Отличие его от “классического” в наличии зубчатой передачи между якорем и бендиксом. Устройство редукторного стартера ВАЗ 2107 позволяет (за счет больших оборотов якоря и использования понижающего редуктора) при меньшем энергопотреблении получить больший крутящий момент, что повышает эффективность устройства. Особенно удачны решения на основании планетарного редуктора.

Принцип работы редукторного стартера не отличается от обычного — электрическая энергия преобразуется в механическую.

Работает это так:

напряжение подается на втягивающее реле, подающее ток на обмотку и якорь;
реле смещает зубчатое колесо по валу якоря к маховику двигателя;
при отключении питания реле зубчатое колесо возвращается на место, а стартер отключается.

Особенность в том, что вращающий момент от вала передается маховику через редуктор, что повышает эффективность на 50%. Это увеличивает ресурс узла вдвое и снижает нагрузку на аккумулятор во время запуска двигателя.

А если венец маховика стерся?

Если венец приказал долго жить, то это можно нащупать в прямом смысле слова после снятия стартера. Рукой проведите по зубьям и оцените степень их износа. Если нужно менять венец, то делается это после снятия коробки передач. С маховика аккуратно сбиваете старый венец. Если он впервые снимается, то можно немного схитрить и поставить его другой стороной. Зубья стираются только наполовину, поэтому для экономии средств можно использовать деталь повторно. Этим вы сэкономите рублей 300-400, но если есть желание поставить новый венец — сделайте это. Новое все же крепче, чем старое.

Но придется ее прогреть на газу несколько минут, больше никаких способов установить на маховик нет. Аккуратно надеваете венец, прижимаете и ждете несколько секунд, чтобы металл остыл и крепко обжал маховик. Снимать последний нет смысла, все можно сделать достаточно быстро, если у вас есть смотровая яма или эстакада. После проведенных работ проверьте работу механизма запуска, стартер не должен чувствовать препятствий при вращении ротора.

Распространённые неисправности стартера 5722.3708 и их признаки

Каким бы надёжным и долговечным ни был стартер у «пятёрки», рано или поздно он выйдет из строя. Наиболее часто его поломки возникают вследствие проблем по электрической части, но не исключены и механические неполадки.

Признаки неисправности пускового устройства

Симптомами поломки стартера могут быть:

отсутствие какой-либо реакции на поворот ключа в положение «II» (устройство не крутит и не щёлкает);
щелчки (одиночные или множественные) при запуске стартера без включения его электродвигателя;
треск во время работы;
медленное прокручивание вала устройства, сопровождающееся прерывающимся «воем»;
нехарактерный для работы стартера гул.

Стартер не запускается вообще

Отсутствие реакции на попытки запуска двигателя может свидетельствовать о таких поломках:

сильный разряд АКБ;
нарушение контакта между полюсными клеммами АКБ и зажимами силовых проводов или в соединении плюсового провода и вывода на втягивающем реле;
обрыв в управляющей цепи устройства;
поломка группы контактов замка зажигания.

Более точно установить, по какой причине стартер отказывается запускаться, нам поможет обычный автомобильный тестер. Диагностика цепи и электрических соединений устройства выполняется в таком порядке:

Включаем тестер в режиме вольтметра и производим замеры напряжения, выдаваемого АКБ, подключив щупы прибора к его полюсным выводам. Если прибор показывает ниже 11 В, скорее всего, проблема заключается в уровне его зарядки.
Если же с напряжением всё в порядке, проверяем надёжность и состояние электрических соединений. В первую очередь откручиваем зажимы наконечников силовых проводов, которые крепятся к выводам батареи. Зачищаем их мелкой наждачной шкуркой, обрабатываем жидкостью WD-40 и подключаем обратно. Такую же процедуру проделываем с другим концом силового провода, который идёт от плюсового вывода аккумулятора к стартеру. Проверяем, не заработал ли стартер. Если нет, продолжаем диагностику.
Чтобы определить, исправен ли замок зажигания и цела ли цепь управления, необходимо подать ток на стартер напрямую с АКБ. Для этого выключаем передачу, обязательно ставим автомобиль на «ручник», включаем зажигание и при помощи большой отвёртки (ключа, ножа) замыкаем выводы на втягивающем реле. Если стартер включился, необходимо проверить целостность провода, соединяющего устройство и группу контактов замка зажигания. Если он цел, меняем группу контактов замка зажигания.

Щелчки

Начало работы стартера всегда сопровождается одиночным щелчком. Он говорит нам о том, что тяговое реле сработало, и контактные болты замкнулись. Вслед за щелчком должен начинать вращаться ротор устройства. Если щелчок есть, а стартер не заработал, значит, поступающего напряжения не хватает для его запуска. Такие симптомы проявляются при сильном разряде аккумулятора, а также при потере тока из-за ненадёжных соединений в силовой цепи АКБ. Для поиска неисправности, как и в предыдущем случае, используется автомобильный тестер, включённый в режиме вольтметра.

В некоторых случаях поломка стартера сопровождается частыми щелчками. Они характерны для неисправности самого тягового реле, а именно для обрыва или замыкания в его обмотке.

Треск

Треск в стартере может возникать по двум причинам: вследствие поломки обгонной муфты и износа шестерни привода. В любом из этих случаев движение лучше не продолжать, во избежание разрушения венца маховика.

Медленное вращение вала

Бывает и так, что стартер запускается, крутит, но очень медленно. Его оборотов не хватает для запуска силовой установки. Нередко подобная неисправность сопровождается характерным «воем». Подобные симптомы могут свидетельствовать о:

разряде аккумулятора;
нарушении контактов в цепи стартера;
подгорании (износе) коллектора или щёток;
короткого замыкания или обрыва в электромагнитных обмотках устройства.

Гул

Обычно гул является следствием износа опорных втулок. При значительной их выработке вал устройства перекашивается, вследствие чего появляется мелкая вибрация. В наиболее запущенных случаях вал может «коротить» на корпус, вызывая потерю тока.

Что делать в первую очередь?

Разборка механизма – не первоочередная задача, так как питание стартера связано с аккумуляторной батареей, то и начинать надо с нее. Если автомобиль не слишком старый, вряд ли проблемы будут лежать в устройстве самого стартера. Достаточно произвести очистку контактов аккумулятора или самого устройства, чтобы все снова заработало в нужном режиме.

Сложности начинаются, когда машина отработала солидный срок и ее эксплуатация не была деликатной. Если после полной проверки электрооборудования вашего ВАЗ 2107 стартер так и не заводится или продолжает работать с перебоями, значит, причина находится внутри устройства и необходимо снять и разобрать стартер. На этой модели как в карбюраторном, так и в инжекторном исполнении, он установлен довольно-таки неудобно. Чтобы к нему нормально подобраться, придется загнать автомобиль на эстакаду либо смотровую яму.

Разборка стартера ВАЗ 2107

После того как отключено зажигание, можно приступать к «операции». Проводить ее нужно в следующем порядке:

снимаем с аккумулятора клемму «масса»;
если снизу имеется защитный грязевой кожух, то необходимо демонтировать и его;
снять электропровода со втягивающего реле;
откручиваем три крепежных болта (два верхних, один нижний);
снимаем стартер.

Как видите, ничего сложного. Единственное, в случае инжекторной модели механики советуют снять еще и растяжки впускного патрубка. Теперь предстоит разборка самого устройства.

Оцениваем масштаб неисправности

Если при повороте ключа в замке зажигания стартер не крутит, никаких щелчков и звуков не слышно, то причина может заключаться в этом:

разряжена или неисправна аккумуляторная батарея;
окислены контакты АКБ;
проблема с контактами самого стартера;
обрыв в обмотках прибора или электроцепи автомобиля.

Когда стартер крутит медленно, слышны щелчки тягового реле, то причина может быть такой:

заряд в аккумуляторе есть, но его не хватает, чтобы хорошо раскрутить движущиеся части стартера;
на контактах образовался нагар или они окислились;
износ щеток или подгорел коллектор;
замыкания в обмотках или щеткодержателях.

Износ стартерных щеток

Неоднократное срабатывание реле и его самопроизвольное отключение может быть вызвано падением напряжения в сети из-за окислившихся контактов или неисправности тягового реле. Когда стартер крутит, но маховик не вращается, причин может быть несколько:

проблема с муфтой свободного хода (бендиксом);
повреждены зубья привода или маховика;
изношены подшипники или пружины тягового реле.

Это, пожалуй, основные неисправности и часто встречающиеся их объяснения. Они одинаково справедливы для карбюраторных моделей и инжекторов.

Преимущества редукторного механизма

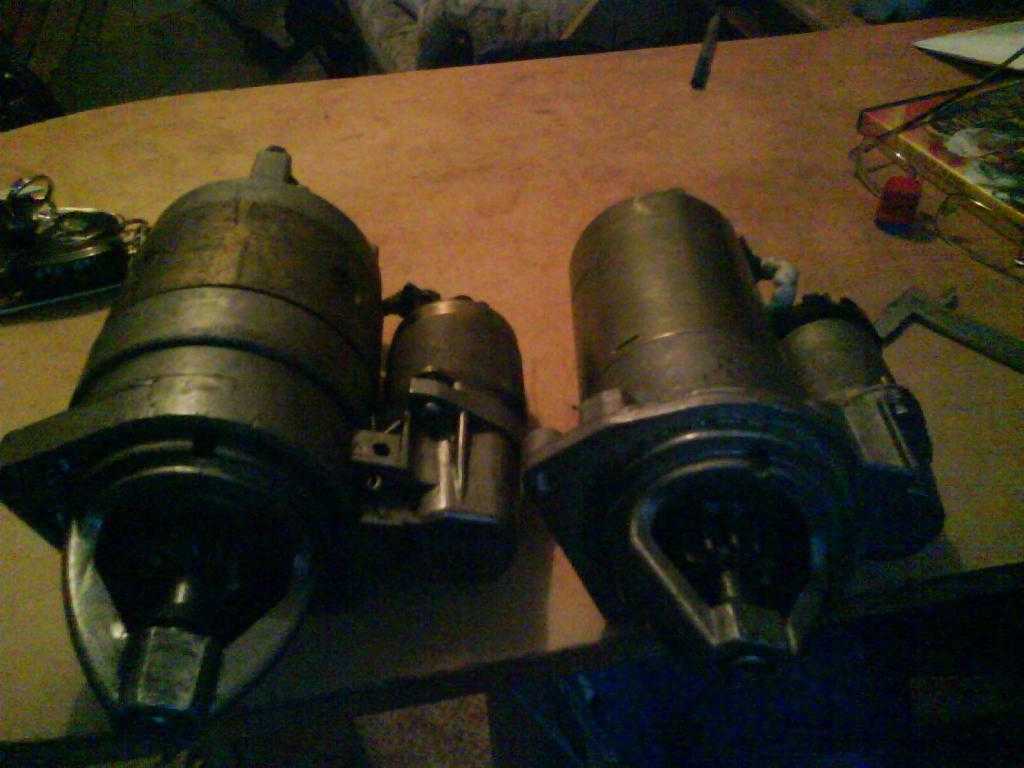

Редукторный стартер на ВАЗ-2107 имеет следующие преимущества перед старым изделием:

обеспечивается более быстрый запуск мотора;
значительное увеличение срока службы изделия;
увеличение мощности механизма при сниженных энергозатратах;
уменьшенные размеры и масса.

Главным преимуществом обновленной модели устройства является его повышенные параметры энергоэффективности. Благодаря этим параметрам запуск двигателя возможен даже при “подсевшей” АКБ. Пуск мотора можно осуществить не только при тепличных погодных условиях, но даже в сильные морозы, когда выполнить запуск авто с обычным стартером практически невозможно.

Механизм редукторного типа позволяет экономить заряд АКБ, поэтому такой тип изделия является, намного лучшим, чем старые конструкции. Срок службы такого изделия зависит от количества запусков двигателя, но в любом случае он прослужит дольше, чем старая модификация устройства.

Конструкция и особенности функционирования

Чтобы узнать, почему изделие является эффективным и надежным, следует рассмотреть устройство редукторного стартера. Главным отличием редукторного стартера является наличие зубчатой передачи, находящейся между якорем и бендиксом. Эффективность устройства обусловлена тем, что изделие оснащено понижающим редуктором, посредством которого можно увеличить крутящий момент. Наиболее хорошо зарекомендовали себя стартеры, основывающиеся на планетарной конструкции редуктора.

Особенности функционирования редукторного агрегата на ВАЗ-2107, ни чем не отличаются от обычного:

На клеммы втягивающего реле подается напряжение +12В.
В обмотке и на якоре устройства начинает протекать электрический ток.
Втягивающее реле смещает зубчатую шестерню по валу якоря и вводит ее в зацепление с маховиком мотора, одновременно начинает крутиться сам стартер.
Происходит вращение маховика и запуск двигателя.
Как только питание на клеммах исчезает, реле возвращает зубчатый механизм в исходное положение, а стартер в это время отключается.

Редуктор примененный в конструкции современного устройства позволят повысить его эффективность на 50%, делая его более эффективным и надежным. Таким образом, существенно снижается нагрузка на АКБ.

Особенности монтажа редукторного стартера

Если старый стартер постоянно беспокоит, то сейчас самое время его заменить на более современную модель. Для замены на ВАЗ 2107 потребуется воспользоваться стандартным набором инструментов. Процесс замены очень прост, и не потребует специальных навыков. Новый агрегат устанавливается взамен старого без каких-либо переделок.

Изначально следует обязательно отсоединить клемму “минус” от АКБ.
Используя гаечный ключ на “13”, необходимо вывинтить болты крепления изделия, а также кронштейн силового провода.
С управляющего провода извлекается штекер.
Теперь можно демонтировать старое изделие.
Новое изделие становится на место старого идеально, несмотря на существенное несоответствие размеров.
Приступаем к затяжке болтов крепления изделия.
Не забываем установить на место силовой провод, после чего зафиксировать его гайкой.
Теперь можно подключать АКБ и приступать к запуску мотора.

Вы будете приятно удивлены функционированию такого маленького, но надежного помощника. Редукторный стартер не подводит зимой, его можно использовать для частых пусков двигателя

Последнее, что немаловажно упомянуть, так это стоимость механизма. Несмотря на его размеры, стоит редукторный механизм на ВАЗ 2107 около 2500-3500 рублей

Но лучше заплатить и наслаждаться новым механизмом, нежели продолжать жить в мучениях со старым. Данный механизм производят для всего ряда семейства “Жигули”, что позволяет существенно улучшить пусковые параметры мотора. После замены проблемы с затрудненным запуском мотора при слабом заряде батареи будут уже не так актуальны, поэтому требуется поспешить за новым механизмом.

Снятие стартера ВАЗ 2107

Если вы худощавого телосложения, то все работы сможете выполнить без особых трудностей и без использования ямы, эстакады, подъемника. На автомобиле ВАЗ 2107 (инжектор особенно если установлен или даже ГБО) провести снятие проблематично. Нижняя гайка с трудом выкручивается, даже в инструкции по обслуживанию автомобилей классической серии говорится о том, что необходимо использовать головку на 13 с карданчиком и удлинителем. Но если вы не первый раз снимаете его, то, скорее всего, самую нижнюю гайку не закручивали вовсе.

Первым делом отключите от минуса аккумулятора клемму, чтобы обесточить всю систему электроснабжения. Как было сказано ранее, какая-либо защита от КЗ в силовой цепи отсутствует. Теперь можно проводить ремонт

Обратите внимание на то, что желательно это делать на холодном моторе – рядом выпускной коллектор, можно получить ожоги. Затем ключом на «13» нужно выкрутить гайку с верхнего болта втягивающего реле и отсоединить силовой провод

Вот и все, теперь три гайки крепления выкручиваете и аккуратно извлекаете стартер, чтобы провести его полную или частичную разборку.

Неисправности механизма запуска

Но что может случиться с этим, казалось бы, надежным, устройством? Самая частая поломка – щетки приходят в негодность. Они ведь находятся в постоянном контакте с ламелями, да еще и под действием высокого тока. Нужно упомянуть о том, что при заклинивании ротора потребляемый ток может увеличиться до 600 Ампер! А это очень много, провода без труда плавятся, что может привести к пожару. Если износились щетки, то будет наблюдаться слабое вращение ротора, либо же его полная остановка. При повороте ключа в крайнее положение все лампы на приборной панели будут тухнуть.

Втягивающее реле – это второй по популярности механизм, который выходит из строя. Его цена примерно 400 рублей, но хлопот способен сделать немало. Вот несколько поломок его:

Оплавление пластин или скапливание на них нагара. Сопротивление току увеличивается, поэтому усложняется запуск.
Обрыв в одной из обмоток реле.
Механическое повреждение – разрушение элементов корпуса.

Бендикс – это механизм, который состоит из обгонной муфты и шестерни. С его помощью происходит передача вращательного движения от ротора стартера к венцу маховика коленчатого вала. Чаще всего выходит из строя обгонная муфта – она должна вращаться только в одну сторону свободно. При поломке происходит вращение в любую сторону. А при попытке запустить двигатель вы будете слышать, как стартер вращается чересчур быстро. Чтобы поменять бендикс, вам придется практически полностью разбирать стартер.

Разрушение обмоток и ламелей – это одни из поломок, которые случаются крайне редко. Статорную и роторную обмотки повредить довольно сложно. Но вот редукторный стартер, например, наряду со своими всеми плюсами, имеет огромный недостаток – слишком «нежный» корпус. Происходит разрушение элементов двигателя, в результате чего нарушается центровка и ротор может ударять по статорной обмотке. Чтобы этого не происходило, нужно своевременно проводить ремонт.

Как подобрать стартер и обзор моделей и стоимости

Подобрать стартер для отечественной «семерки» не трудно – в связи с популярностью модели и простоты конструкции двигателя автомобиль можно завести даже от универсальных электродвигателей. Наиболее популярными вариантами для российских авто являются следующие модели:

Производитель	Артикул детали	Тип устройства	Мощность, кВт/ч	Примерная стоимость, руб.
ИЖ	2107.3708000-01	Редукторный	1. 2	3200
ИЖ	2107.3708000-02	Редукторный	1. 3	3500
БАТЭ	425.3708000	Редукторный	1. 4	3900
БАКЭ	425.3708340	Редукторный	1. 5	4200
ЗиТ	5722.3708	Редукторный	1. 5	4500
ЗиТ	5722.3734	Редукторный	1. 4	4100
ДИНАМО	1.3R 3.102	Редукторный	1. 5	4500
ДИНАМО	1.3R 3.103	Редукторный	1. 3	3600

Чтобы обезопасить себя от приобретения низкосортной или неподходящей модели электродвигателя всегда проверяйте артикулы детали на совместимость с ВИН-номером своего автомобиля, а также спрашивайте у продавца сертификат подлинности устройства.

Проверка работоспособности стартера и ремонт

Прежде всего следует очистить корпус стартера от грязи, которая неизбежно накапливается на нем в процессе эксплуатации автомобиля. Затем подключите механизм к аккумуляторной батарее: «минусовой» провод – к корпусу стартера, «плюсовой» – к контакту тягового реле. Должен последовать характерный щелчок, а в переднем «вырезе» кожуха появится шестеренка привода. Теперь воспользуйтесь омметром и проверьте обмотки якоря на наличие обрывов и замыканий. Для этого необходимо открыть крышку в задней части стартера и вынуть щеткодержатели со щетками.

Теперь следует проверка целостности статорной обмотки (проще говоря – расположенной внутри корпуса, по стенкам цилиндра). Тут просто присоединяете контакты омметра к выводам медной проволоки. Стрелочка измерительного прибора должна «ложиться» в область высшего значения в том случае, если никаких проблем нет. При обрывах, замыканиях обмоток стартера или втягивающего реле нет смысла возиться с починкой, если вы никогда не имели дела с электромеханикой и не сталкивались с технологией изготовления электрокатушек. Лучше всего (да и проще) приобрести в сборе и установить новый стартер.

Проверка целостности статорной обмотки

Операция, которая реально может быть названа ремонтом – замена щеток. О том, что они стерты, можно легко узнать во время диагностики. Достаточно повернуть стартер набок, когда он подсоединен к аккумулятору и исправно крутит. Если агрегат сразу глохнет, «виноват» износ щеток. Замена деталей несложна и доступна даже новичку. Выше уже говорилось, что достаточно удалить крышку в задней части стартера. Когда щеткодержатель будет извлечен, имеющиеся в нем пружины сами вытолкнут щетки, которые будут висеть на проводах. Замена – минутное дело.

Главное – ни в коем случае не допускайте попадания масла или топлива на щетки или проводные обмотки. Электрика не терпит влаги и смазки. Поэтому во время любых операций с деталями стартера, особенно когда пойдет его сборка, действуйте аккуратно и по возможности держитесь подальше от жидкостей и горюче-смазочных материалов.

Есть одна редкая неисправность, когда стартер включается, но ничего не крутится. В этом случае виноват бендикс – устройство, предостерегающее от резкого удара зубьев приводной шестерни о маховик. Основные его неисправности – износ роликов, самой шестеренки, ослабление прижимной пружины или негодность смазки. Деталь эта недорогая, меняется быстро, а потому нет смысла возиться с починкой. Лучше приобрести ее в магазине, замена делается на «обратном пути», когда будет идти сборка стартера.

Иногда нужна замена втулок якоря, но это бывает крайне редко, потому что они изготовлены из очень надежного материала и износ проявляется только после действительно долгой эксплуатации. Их всего две – в носке и задней крышке. Обычно смущает процесс выбивания втулок с посадочного места, но правильно подобрав наставку, вы ничего не испортите. Дальше деталь нужного диаметра смазывают и заталкивают в отверстие. Если дело идет туго, не применяйте больше силы, лучше обработайте корпус втулок наждачкой и попробуйте еще, иначе гнездо просто может лопнуть.

Главная →

Устройство → Электрическая система → Стартер →

Предварительные работы

Ставим противооткатные упоры

Выполнение нескольких простых действий, связанных с подготовкой ВАЗ 2107 к ремонтным работам, существенно сэкономит ваше время, улучшит качество технического обслуживания и будет являться гарантией безопасности вашего здоровья.

Место, где будет осуществляться техническое обслуживание машины, должно иметь хорошее и равномерное освещение. В некоторых случаях достичь этого получается только благодаря использованию дополнительных средств освещения.
Из-за того, что стартер в автомобиле ВАЗ 2107 расположен в нижней части мотора, работы по его демонтажу следует осуществлять на эстакаде или смотровой яме. Снять стартер через верх не получится.

Машина должна быть надежно зафиксирована при помощи стояночного тормоза или противооткатных упоров. В противном случае существует вероятность того, что транспортное средство начнет самопроизвольное движение.
