Стартер ремонт замена ваз-11113 ока

Основные неисправности и почему не крутит стартер?

Неисправности стартера «Ока», как и силовых электродвигателей авто, делятся на две категории – механические и электрические. К первой относятся:

• Износ опорных втулок якоря;
• Повреждение зубьев шестерни;
• Заклинивание якоря втягивающего реле;
• Выработка шлицов вала якоря;

Самой распространенной из механических неисправностей является износ опорных втулок, который впоследствии стает причиной иных поломок. Из-за значительного износа втулок, нарушается положение якоря, а соответственно и бендикса. В результате шестерне сложнее войти в зацепление, повышается скорость износа зубьев, возможно их крошение.

К электрическим неисправностям относятся:

• Обрыв обмоток статора, якоря, втягивающего реле;
• Сильная выработка пластин коллектора;
• Критический износ щеток;
• Замыкание обмоток;
• Подгорание «пятаков» силовых контактов;

К этой категории поломок также можно добавить проблемы с цепями питания электродвигателя и реле.

Неисправности стартера «Ока» проявляются по-разному:

• Стартер не включается, никаких дополнительных звуков нет;
• Слышно срабатывание втягивающего реле, но электродвигатель не крутит;
• Стартер вращается, но набирает обороты;
• Слышны сторонние звуки при включении (хруст, скрежет);

При таких признаках следует проводить ремонт узла.

Устройство и принцип работы узла

В корпусе механизма находятся полюса обмотки возбуждения, которые зафиксированы особыми винтами. Три из этих обмотки являются поочередно присоединенными, а одна — шунтовая. Вся конструкция закреплена 2-мя крышками корпуса, зафиксированными при помощи винтов. На задней крышке находится особый щеточный механизм с 4-мя щетками.

В самом корпусе размещен якорь — это вал с установленным сердечником с обмоткой, ее концы выведены на пластинки коллекторного устройства. Последний представляет собой деталь торцевого типа. На фронтальной части якорного элемента выполнены шлицы, по ним осуществляется перемещение привода механизма, снаряженного, в свою очередь, внутренними шлицами. Конкретно сам привод фиксируется на фалу с помощью специальной втулки, установленной сверху стопорного кольца, который, в свою очередь, находится на проточке вала.

На верхней части корпуса, а именно, крышке, установлено тяговое реле. Этот элемент конструктивно состоит из корпуса с обмоточными элементами, сердечника, а также крышки и возвратной пружинки. На самой крышке реле расположены винты, выполняющие также функцию силовых контактов элемента. 1.4 Какой узел подходит? интересует вопрос — от чего может подходить стартер на Оку?. Также здесь находится и контактная пластинка, предназначенная для замыкания силовых контактов.

Само реле оснащается двумя обмотками — втягивающей, а также удерживающей, а в его крышку выведен дополнительный контакт, использующийся для их питания. Напряжение на него передается с замка зажигания, когда водитель пытается запустить мотор.

Фотогалерея «Основные компоненты»

Что касается привода, или как его принято называть — бендикса, то этот элемент являет собой муфту свободного хода, причем на одном ее конце имеется приводная шестеренка. Устройство стартерного механизма по своей конструкции предусматривает наличие муфты, которая необходима для подачи крутящего момента в одном направлении от узла к силовому агрегату. Когда агрегат будет запущен, произойдет разъединение механизма от мотора. Предназначение реле заключается в подаче шестеренок приводного элемента в соединение с маховиком.

Вкратце о принципе функционирования:

1. Водитель поворачивает ключ в положение Пуск.
2. Реле механизма подает питание на обмоточные элементы, а затем на обмотки тягового реле.
3. В результате происходит образование электромагнитного поля, способствующего втягиванию сердечника. Стартер редукторный Ока LSt лидирующих позиций на стартер не подходит для. Когда этот элемент втягивается, за ним тянется рычаг привода, предназначение которого, как сказано выше, заключается в зацеплении шестеренки устройства с маховиком.
4. Когда сердечник полностью втянется, в результате перемещения пластины происходит замыкание контактов, что приводит к подаче напряжения на обмотки электромотора. В этот момент происходит также обесточивание обмотки.
5. При заведении силового агрегата в работу вступает обгонная муфта, которая разрывает подачу крутящего момента от силового агрегата якорному элементу. Таким образом, он предотвращает повреждение последнего. Когда мотор будет заведен, ключ выйдет из режима Пуска, что приведет к размыканию контактов на реле. Сердечный элемент возвращается в исходное положение.

Характерные неисправности стартера и способы их устранения

Почему механизм крутит, но заводиться при этом не получается?

Рассмотрим основные неисправности в работе устройства, а также способы их устранения:

1. Произошли неполадки в контактах, а также соединениях, электроцепи управления девайсом. Необходимо произвести диагностику и очистку цепей, если есть необходимость — прочистить контакты.
2. Выход из строя тягового реле. В продаже стартер двигателя на Лада 1111 Ока. Купить оригинальные автозапчасти, аналоги от магазинов, авторазборок, частных лиц. В этом случае деталь подлежит замене.
3. Если узел крутит очень медленно, то возможно, причина кроется в слабой затяжке гаек, которые фиксируют наконечники проводов на выводах реле. Такую неполадку можно решить путем затяжки гаек.
4. Бывает такое, что при попытке запуска силового агрегата тяговое реле срабатывает, но затем сразу отключается, что сопровождается стуком. Если замок зажигания исправен, то нужно проверить тяговое реле, при необходимости — заменить его. Также причина может заключаться в повышенном сопротивлении электроцепи питания механизма, причину позволит решить очистка и более надежна фиксация проводки. Если в цепи имеются поврежденные участки, они подлежат замене.
5. Еще одна причина может заключаться в повреждении зубьев шестеренок, причем речь идет как о приводе, так и о маховике. Если повреждения значительные, детали надо менять.

Если устройство выходит из строя, оно подлежит ремонту, который заключается в замене вышедших из строя конструктивных компонентов, либо в полной замене узла.

>Видео «Ремонтируем механизм своими руками»

Подробное руководство по ремонту приведено в ролике ниже (автор — Sergey Neverov).

Схема подключения. Принцип работы

Питание стартера от бортовой сети такое: от «плюсовой» клеммы АКБ проложен провод большого сечения на один из контактов втягивающего реле. От второго контакта реле идет шина на щеткодержатель и статорные обмотки. Эта цепь — основная для питания электродвигателя, но в ней есть разрыв в реле, который исключается постоянную подачу тока на обмотки.

От той же «плюсовой» клеммы идет еще один проводок, проходящий через дополнительное реле, замок зажигания и ведущий к втягивающему реле. В задачу этой цепи входит питание обмоток реле.

Для включения стартера водителю необходимо установить ключ в замке в положение «2». Тем самым он замыкает цепь питания втягивающего реле, и ток поступает на его обмотки. В результате возникает магнитное поле, которое приводит к перемещению якоря реле – оно «втягивается» в корпус.

Статья в тему — Электрооборудование ОКА: схемы и обслуживание

Смещаясь внутрь корпуса, якорь тянет за собой вилку, и она смещает по шлицам вала якоря бендикс, вводя в зацепление шестеренку с маховиком.

Одновременно якорь толкает шток, на котором закреплен контактный диск. Дойдя до упора, этот диск прижимается к «пятакам» силовых контактов, в результате чего замыкается цепь питания эл. двигателя, и он начинает вращаться, при этом шестеренка уже будет в зацеплении.

После пуска мотора «Ока» срабатывает муфта, предотвращая обратную подачу вращения.

Возвращая ключ в положение «1», водитель размыкает цепь питания реле, возвратная пружина «выталкивает» якорь. Перемещаясь обратно, он прекращает воздействовать на шток контактного диска, благодаря чему происходит размыкание цепи питания эл. двигателя. Одновременно якорь толкает вилку, и она выводит из зацепления бендикс.

Диагностика

Первым этапом ремонта является определение, где возникла поломка – в цепи питания или самом узле. Делается это просто:

• Автомобиль обездвиживаем ручником, устанавливаем на КПП «нейтраль»;
• Открываем капот. Со стороны термостата отыскиваем стартер;
• На втягивающем реле находим силовые контакты (две шпильки с гайками, к которым подходит проводка);
• Берем отвертку с изолированной ручкой и замыкаем между собой контакты;

Если после замыкания электродвигатель начнет крутить, неисправность следует искать во втягивающем реле и цепи его питания. В случае же когда после описанной процедуры электродвигатель не запуститься или будет работать, но не развивая обороты, или же при срабатывании возникнут сторонние звуки – узел придется демонтировать с авто.

Замена и размер втулок

Тем же автолюбителям, у кого нет желания что-то переделывать, для устранения люфтов якоря, придется менять втулки.

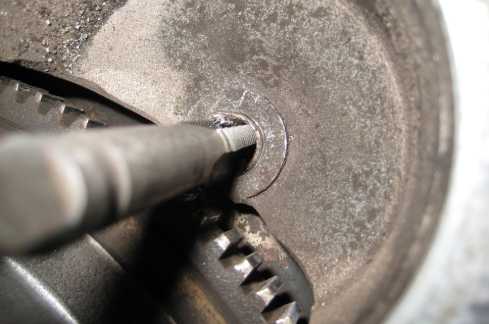

С внутренней проблем не возникнет, поскольку она установлена в задней крышке и достать после снятия и разборки стартера, не сложно. А вот втулку, которая установлена в углублении в блоке, достать проблематично.

Вариантов ее извлечения – несколько:

• Вкрутить в нее метчик соответствующих размеров;
• Высверлить;
• Выдавить с помощью консистентной смазки;

Если с первыми двумя методами все понятно, то на третий следует рассмотреть поподробнее. В основе способа лежит свойство жидкости не сжиматься.

Технология выдавливания достаточно интересна – подбираем прут, по диаметру точно соответствующий отверстию втулки. Далее заполняем втулку полностью консистентной смазкой (к примеру, «Солидолом»). Затем прут вставляем в отверстие и забиваем его внутрь. Из-за сжатия «Солидол» проникнет под втулку и начнет ее выдавливать.

После извлечения изношенной втулки, устанавливаем ее на место новую, после чего останется только поставить на место стартер.

Модели, характеристики, место расположения

Конструкторы не стали для заимствовать стартер от других моделей ВАЗ, а сделали новый – под двигатели «Ока». Невозможность же унификации стартеров для владельцев этой малолитражки часто оборачивается проблемами, поскольку «родной» стартер – не особо надежный узел.

Примечательно, что на «Ока» силовые электродвигатели выпускались несколькими производителями. Наиболее распространенным является узел с заводским индексом 39.3708 (самарского завода КЗАТЭ), его мы в дальнейшем и будем рассматривать. Также на ВАЗ-1111 устанавливались комплектующие белорусского производства (1111-3708010-5) и словенские – AZE-1517.

Основные характеристики модели 39.3708 таковы:

• Мощность – 0,9 кВт;
• Потребляемый ток – 230А;
• Масса – 5 кг;

Монтируется этот узел с левой стороны мотора (по ходу движения) над КПП, выше же него располагается корпус термостата. Фиксация осуществляется всего двумя крепежами – болтом и гайкой, которыми стартер притягивается к корпусу сцепления. Такое расположение удобно тем, что можно демонтировать узел с авто, дополнительно ничего не снимая.

Конструкция

Стартер на «Ока» представляет собой коллекторный электрический двигатель постоянного тока. Основными его составляющими являются:

• Статор с обмотками возбуждения;

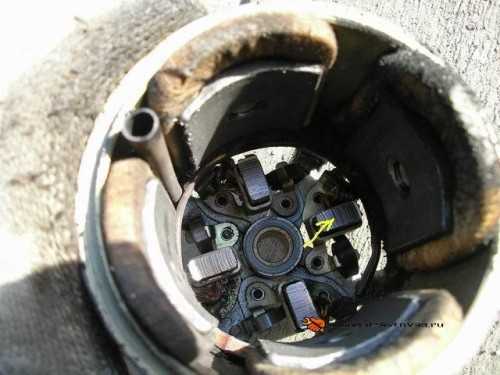

• Щеткодержатель (щеточный узел) с 4-мя графитными щетками;
• Якорь;
• Бендикс (приводная шестерня с муфтой свободного хода);
• Втягивающее реле с вилкой привода;
• Крышки;

Все элементы собраны в единую конструкцию и зафиксированы стяжными болтами.

Статор за счет прохождения эл. энергии по его обмоткам, обеспечивает возникновение электромагнитного поля. Второе магнитное поле создается якорной обмоткой. На нее электрический ток подается через графитные щетки на коллектор, к пластинкам которого припаяны концы обмотки якоря. Магнитные поля, образующиеся вокруг обмоток, приводят к возникновению вращательного движения якоря.

На валу якоря с одной стороны проделаны шлицы, на которые посажен бендикс, состоящий из шестеренки и обгонной муфты. Бендикс имеет возможность передвигаться вдоль вала, при этом за счет шлицевого соединения обеспечивается передача вращения на него.

Шестеренка бендикса предназначена для вхождения в зацепление с маховиком коленвала и передачи вращательного движения на него. По умолчанию шестеренка не зацеплена с маховиком и взаимодействия двигателя с силовым электромотором нет.

Задача обгонной муфты — прерывание передачи вращения после пуска силового агрегата. Даже на минимальных оборотах скорость вращения коленчатого вала выше, чем обороты стартера, поэтому после запуска мотора выполняется обратная передача вращения – от маховика на эл. двигатель (пока шестеренка не будет выведена из зацепления), что существенно сокращает срок службы стартера. Для предотвращения этого негативного эффекта, шестеренка взаимодействует с валом якоря не напрямую, а через роликовую муфту, состоящую из двух обойм и роликов, помещенных между ними.

Суть работы муфты такова: пока скорость вращения якоря стартера выше, чем маховика (двигатель не запущен), ролики «заклинивают» обоймы между собой, тем самым передавая вращение на шестеренку. Как только двигатель заведется и маховик ускорится, одна из обойм смещается относительно второй и происходит «расклинивание» роликов, благодаря чему прерывается передача вращения от шестерни на якорь.

Перемещение бендикса по шлицам вала осуществляется за счет втягивающего реле, устанавливаемого на корпусе стартера. Также этот узел «отвечает» за подачу электроэнергии на обмотки электродвигателя.

Особенность работы стартера заключается в том, что сначала шестеренка вводится в зацепление, и только после этого электродвигатель включается. И все это обеспечивает втягивающее реле.

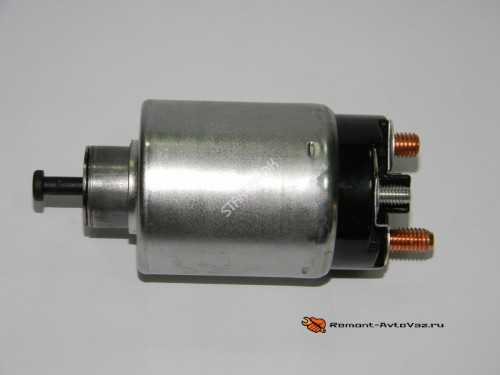

Втягивающее реле — находится на стартере

Состоит реле из корпуса, с расположенными внутри обмотками, контактным диском и силовыми контактами («пятаками»), а также якоря, имеющего зацепление с вилкой, взаимодействующей с бендиксом.
