Ремонт и замена стабилизатора на ваз (lada) 2107

Последовательность работ

Все работы, связанные с заменой втулок стабилизатора, лучше производить на эстакаде или смотровой яме.

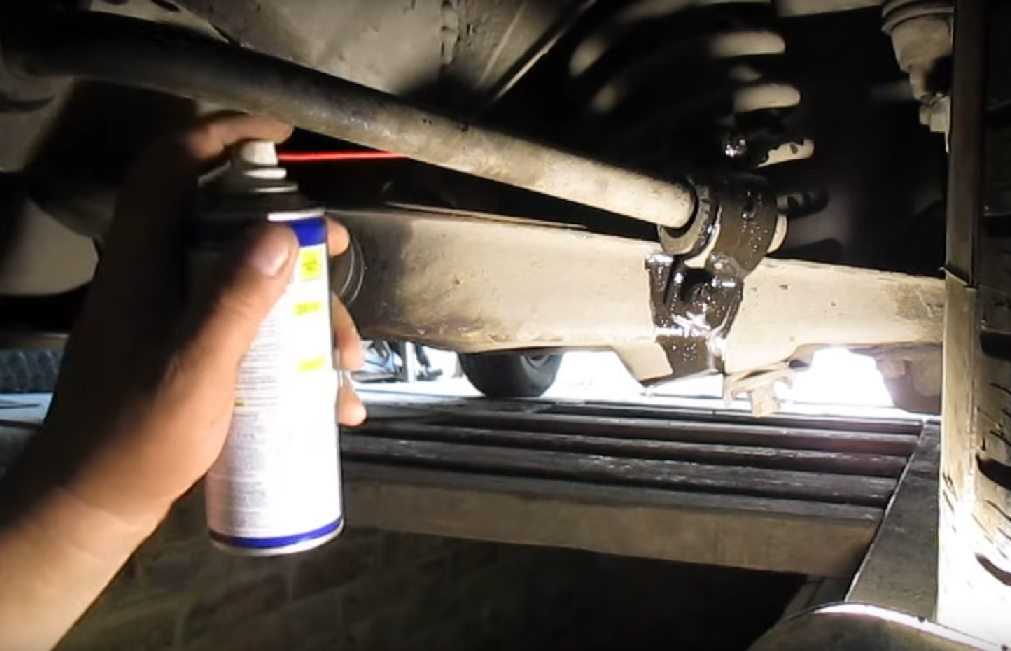

Перед началом разборки узлов все резьбовые соединения необходимо обработать жидкостью WD-40: кронштейны крепления стабилизатора постоянно подвергаются воздействию влаги от дорожного полотна, в результате на них образовывается ржавчина.

Далее необходимо домкратом приподнять переднюю часть автомобиля, чтобы ослабить от скручивания стабилизатор.

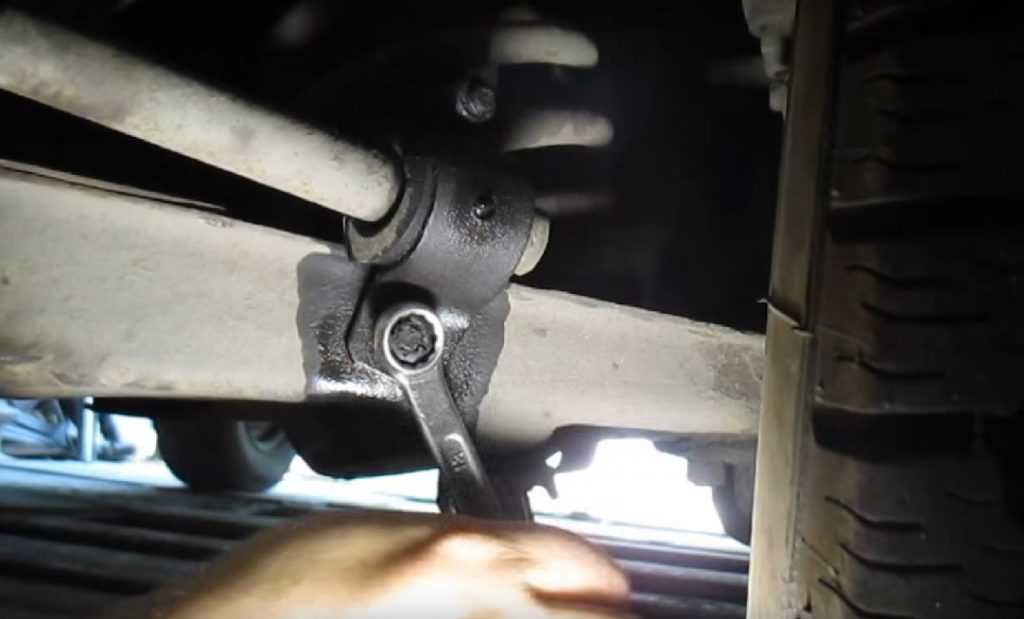

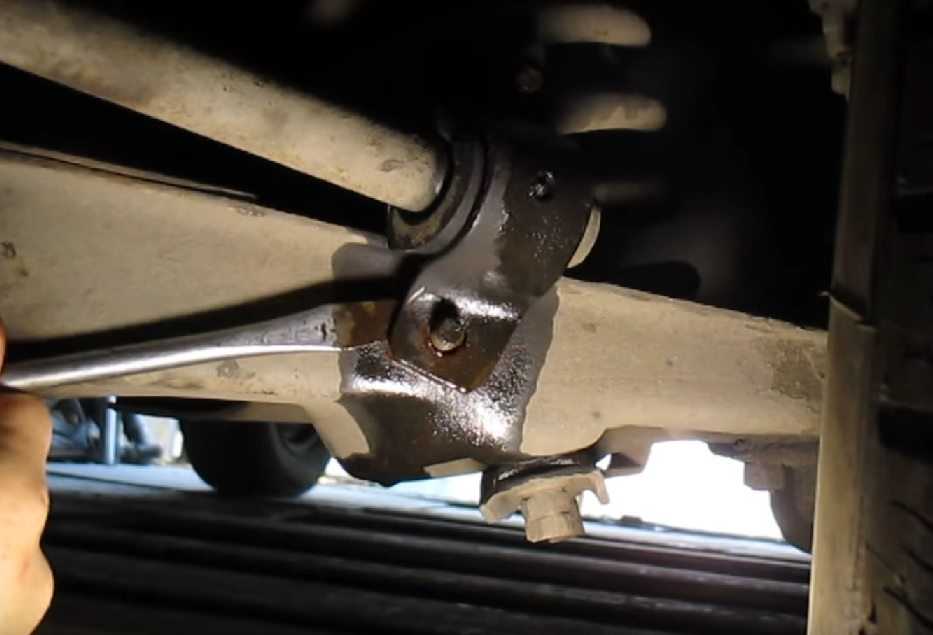

С помощью ключа отворачиваются гайки, крепящие металлические скобы к нижним рычагам подвески. Выполнять этот процесс необходимо аккуратно: со временем шпильки становятся хрупкими и легко ломаются.

Далее отверткой поддеваются скобы и снимаются. По конструкции скобы отличаются между собой, поэтому при снятии необходимо запомнить, какая левая, а какая правая. Если при сборке пластины случайно поменять местами, они раздавят новые втулки.

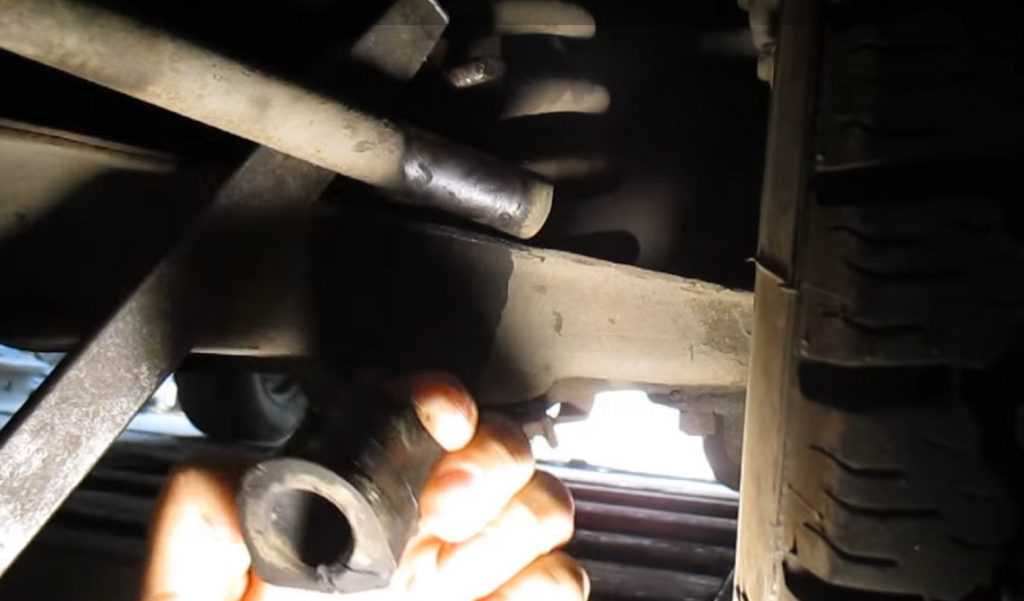

После снятия пластин извлекаются втулки. Для облегчения процесса демонтажа необходимо пользоваться мыльным раствором, которым покрывается крайняя часть стабилизатора, после чего втулка при поворачивании легко сходит.

Затем снимаются внутренние втулки, которые располагаются под центральными скобами, прикрученными к лонжеронам автомобиля. Замена центральных втулок производится на полностью снятом с автомобиля стабилизаторе.

Для демонтажа стабилизатора и извлечения втулок необходимо открутить гайки крепления центральных кронштейнов.

После снятия стабилизатора можно приступать к замене втулок, выполнить которую можно двумя способами:

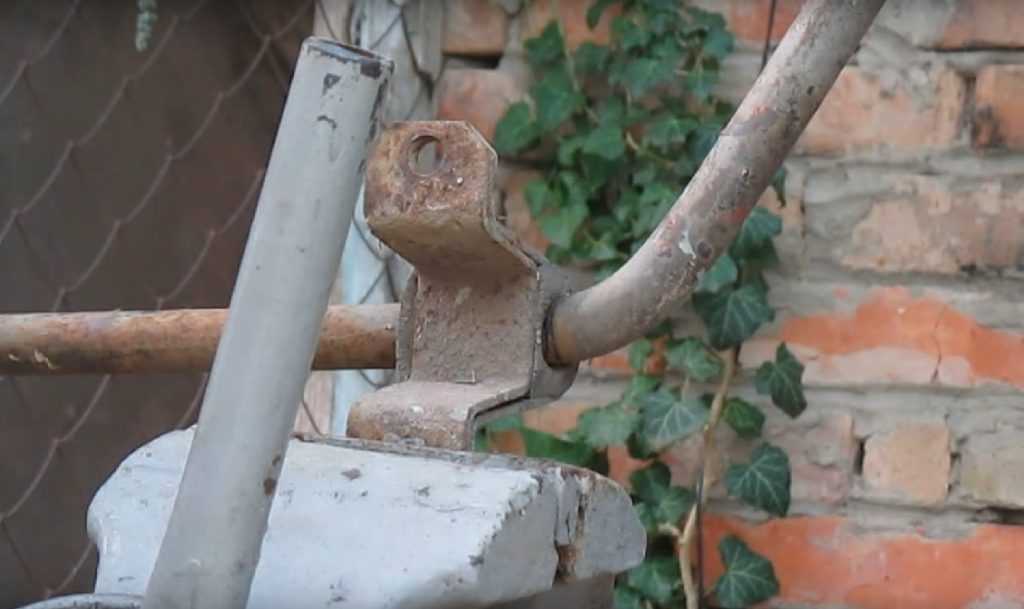

• Первый вариант заключается в том, чтобы снять со стабилизатора крепежный кронштейн с втулкой в полном сборе. Для этого необходимо зажать в тиски кронштейн и, прокручивая штангу, попытается вынуть ее.
• Во втором способе следует рассверлить немного большим сверлом крепежные отверстия на кронштейне. Это позволит снять завальцованность, в результате чего кронштейн разделится на внутреннюю и внешнюю скобу, после чего резиновую втулку можно будет разрезать.

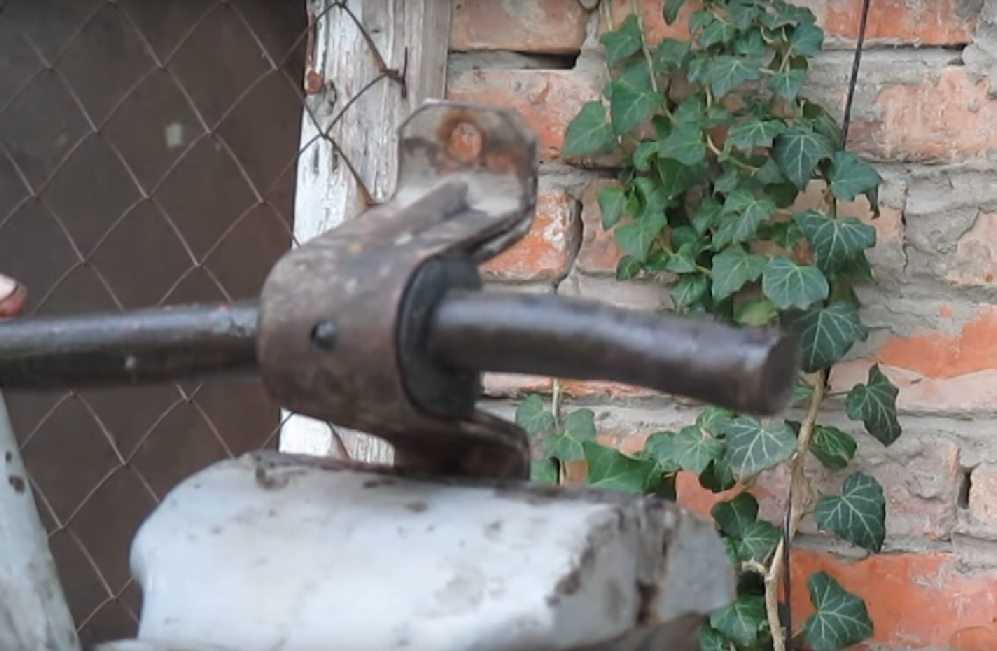

Затем необходимо установить новые втулки. Для этого деталь помещают в кронштейн и протягивают через весь стабилизатор до своего места посадки. В том случае, если при снятии старой втулки кронштейн рассоединяли на две части, ее необходимо протянуть также до своего места, и после этого уложить в части кронштейна, после чего скрепить их между собой сваркой.

Замена втулок стабилизатора ВАЗ 2107 считается законченной после того, как стабилизатор возвращен на свое место и выполнена обратная сборка всех деталей.

Необходимые компоненты для установки заднего стабилизатора

1. Стабилизатор на ВАЗ 2110 (передний).
2. 2 шпильки длиной в 25 см и диаметром 12 мм. Болты схожей длины также подойдут.
3. Труба диаметром в 57 мм, которая нужна при изготовлении хомутов, в свою очередь крепящихся к мосту.
4. Антигравий из синтетических смол, который защитит внешние, а также внутренние детали кузова от физических повреждений.
5. Металлические изделия: болты, гайки, винты, заклепки, шайбы.
6. Реактивная тяга от ВАЗ 2110 — 1 шт. (короткая).
7. Уголок из стали, используемый для заготовки пластин и хомутов, крепящихся к мосту.
8. 2 резинки крепления переднего стабилизатора ВАЗ 2110.
9. 2 хомута крепления переднего стабилизатора ВАЗ 2110 (надеваются на резинки).
10. 2 стойки стабилизатора ВАЗ 2110, обычно называемых «яйцами» (в каталоге ВАЗ отмечены под №21110-2906050).
11. Краска, которая придаст органичности общему виду после завершения работ.

Алгоритм замены передних пружин ВАЗ 2107

Подготовьте для работы самый простой инструмент он должен быть у каждого автовладельца, который хоть иногда занимается ремонтом своего железного коня.

Вам потребуется:

• Комплект ключей (он должен быть у вас в багажнике);
• домкрат;
• щетку с металлическим ворсом;
• баллонный ключ;
• молоток;
• крючок из проволоки;
• монтировка;
• изолирующая лента.

Последовательность замены передних пружин следующая:

1. Демонтируйте амортизатор с нужной стороны и снимайте колесо.

2. Далее необходимо, немного отвернуть гайки, фиксирующие нижний рычаг.

Внимание! При выполнении работ под транспортным средством не забывайте о технике безопасности, подставляйте под колеса противооткатные упоры, под кузов авто опоры.

Подставьте подъемное устройство под нижний рычаг и облегчите подвеску (оно необходимо, чтобы упростить задачу снятия стабилизатора).

3. Выкручивайте пару гаек, которые держат фиксирующую скобу на подушке стабилизатора.

4. Теперь демонтируйте удерживающую скобу со своего места, а далее и подушку, (втулку стабилизатора).

5. Немного послабьте гайку шарового, которая фиксирует поворотный кулак и палец нижнего шарнира. Будьте внимательны. Гайку необходимо выкручивать до того момента, пока она не будет совпадать с торцевой частью пальца. Как только это произойдет, немного опустите домкрат, который установлен под нижним рычагом.

6. Берите молоток и сделайте несколько сильных (и главное – резких) ударов по внешней части кулака. Благодаря этому действию вы добьетесь выхода пальца из поворотного кулачка.

7

Обращайте внимание на нижний рычаг. В тот момент, когда палец выбит он будет находиться только на одной гайке, необходимо чуть-чуть приподнять домкрат под нижней частью рычага

Но сильно нагружать подвеску нет необходимости.

8. Выкручивайте гайку пальца и опускайте нижнюю часть рычага как можно ниже. После чего при помощи монтажки выведите стабилизатор (точнее, его штангу) поверх шпильки. Теперь убирайте домкрат и дайте рычагу опуститься.

9. Возьмите и сделайте из проволоки крючок и зафиксируйте им верхний рычаг. Учтите, что отсоединять поворотный кулак в этом случае не нужно. Старайтесь крепить рычаг таким образом, чтобы он был как можно выше – это упростит доступ к пружине.

10. Поддевайте снизу пружину и вытащите ее с нижней стороны. На верхней части опоры, расположенной на кузове находится резиновая проставка–демонтируйте ее. Если она сильно потрескалась, то произведите замену. Теперь вы имеете представление, как снять передние пружины на ВАЗ 2107.

Признаки и неисправности передних пружин ВАЗ 2107

Чтобы исключить неприятные последствия, важно вовремя выявить проблему. Сделать это несложно

В процессе эксплуатации вы заметите, что машина «присела» по высоте, снизился клиренс.

При выходе из строя одной из пружин может появиться небольшой крен. В случае, когда повреждены обе из пружин, то визуально машина будет «клевать носом», то есть передняя часть будет значительно ниже, чем задняя.

Кроме этого, выявить неисправность можно путем осмотра – на пружине будут видны повреждения (трещины, следы ударов друг о друга и так далее).

Многие автолюбители устанавливают проставки под пружины и таким способом решают вопрос. Это неправильно. В большинстве случаев такие изделия малоэффективны.

В лучшем случае можно поднять клиренс, но если есть неисправность или дефект, то лучший выход – замена пружины передней подвески ВАЗ 2107.

Подготовительная работа перед установкой

Установленная на авто деталь

Все работы можно сделать и одному, но это очень трудоемко. Проще найти кого-то еще, кто бы вам помог. Сэкономите время и силы. Разумеется, необходимо соблюдать технику безопасности

Помните, что с болгаркой и дрелью нужно обращаться со всей осторожностью

Обратите внимание: передний стабилизатор поперечной устойчивости ВАЗ 2110 имеет незначительное отклонение дуги — около 5 см, по этой причине необходимо согнуть левую часть стабилизатора чуть больше 90°. Для фиксации автомобиля нужно поставить пару подпорок под передние колеса

Затем поднять заднюю часть посредством домкрата и убедиться в его надежности. Перед началом работ задние колеса нужно снять

Для фиксации автомобиля нужно поставить пару подпорок под передние колеса. Затем поднять заднюю часть посредством домкрата и убедиться в его надежности. Перед началом работ задние колеса нужно снять.

Первое действие

Важнейшим этапом изготовления стабилизатора ВАЗ 2107 является заготовка хомутов, которые послужат крепежом к мосту. Необходимо нарезать трубу диаметром в 57 мм небольшими кусочками шириной порядка 30-40 мм. При заготовке хомутов пользуемся сваркой. Готовые детали очищаются посредством специальной насадки на дрель. Используйте растворитель, чтобы обезжирить их, и покрасьте антигравием.

Второе действие

Задний стабилизатор поперечной устойчивости укорачивается с краев примерно на 5-6 см. Затем очищается болгаркой, чтобы обезопасить себя и оставить в сохранности резинки для стоек стабилизатора. После этого необходимо нагреть его паяльной лампой до ярко-красного цвета и согнуть на 90° с помощью водогазопроводной трубы. Запрещается остужать согнутый задний стабилизатор, окунув его в холодную воду. Подождите, пока он сам остынет. Как и в первом действии, обезжириваем и закрашиваем стабилизатор.

Третье действие

Необходимо создать крепление, с помощью которого задний стабилизатор будет подсоединен к подвеске. Проводится распил короткой реактивной тяги. Оба куска должны быть одинаковыми, они свариваются со стойкой стабилизатора ВАЗ 2107. Как и до этого, делается очистка, обезжиривание и покрытие антигравием. Все необходимое готово, далее следует сборка.

Четвертое действие

На мост крепятся заготовленные ранее хомуты

Необходимо соблюдать осторожность и не повредить шланги тормозной системы при их отгибе.
Резинки крепежа одеваются на стабилизатор, на них — хомуты (со временем может быть проведена замена резинок на новые). При установке хомутов на резинки потребуется незначительно приподнять глушитель.
При помощи ключей к хвостовому мосту машины крепится готовый стабилизатор.
Нужно снять стоковые (стандартные) реактивные тяги

Здесь вам также помогут гаечные ключи.
На конец заднего стабилизатора ВАЗ 2107 необходимо надеть стойки (яйца) и 2 сваренные части реактивной тяги.
Стандартную реактивную тягу надо прикрепить на свое место, а обновленная крепится в области колеса. Все это закрепляется шпильками длиной в 25 см (диаметр 12 мм) или болтами с помощью винтов, гаек и шайб.
Не забудьте просмотреть всю подвеску и проверить, надежно ли закреплены детали (если вы заметили шумы или ухудшение хода автомобиля, то вам поможет замена втулок стабилизатора).
Завинтить на свои места снятые колеса и насладиться качеством стабилизатора ВАЗ 2107.

Признаки поломки заднего стабилизатора

Догадаться о том, что с задним стабилизатором ВАЗ 2107 что-то не так, несложно. Вот что при этом наблюдается:

• характерный скрежет или скрип, который особенно отчётливо слышен при входе в крутой поворот на большой скорости;
• существенное увеличение крена автомобиля на поворотах и снижение управляемости при прохождении поворотов;
• появление люфта на стабилизаторе. Люфт можно легко обнаружить, поставив машину на смотровую яму и просто покачав штангу стабилизатора вверх и вниз;
• разрушение втулок. Люфт, о котором говорилось выше, практически всегда сопровождается разрушением резиновых втулок. Они выдавливаются из своих проушин, трескаются и полностью перестают выполнять свои функции. Справа — изношенная втулка стабилизатора, отверстие в которой намного больше, чем в новой втулке слева

Все вышеперечисленные вещи говорят только об одном: стабилизатор пора ремонтировать. В подавляющем большинстве случаев ремонт заднего стабилизатора сводится к замене повреждённых втулок, поскольку крепёж и штанга нуждаются в ремонте крайне редко. Такая необходимость может возникнуть лишь в случае серьёзного механического повреждения, когда водитель зацепил стабилизатором крупный камень или бордюр, к примеру.

Как должен стоять стабилизатор

Правильно установленный стабилизатор должен уметь скручиваться под действием усилий на колёсах, причём делать это он должен даже в том случае, когда усилия, прилагаемые к правому и левому колесу, направлены под совершенно разными углами.

На «семёрке» задние стабилизаторы устанавливаются только с резиновыми втулками

То есть стабилизаторы на легковых автомобилях ни в коем случае нельзя напрямую приваривать к раме, между рамой и креплением колеса всегда должно быть какое-то промежуточное звено, отвечающее за компенсацию разнонаправленных усилий. В случае с ВАЗ 2107 таким звеном являются плотные резиновые втулки, эксплуатировать стабилизатор без которых категорически не рекомендуется.

Стабилизатор на ВАЗ 2107 обычно крепится в четырёх ключевых точках

Почему выдавливает втулки стабилизатора

Как было сказано выше, втулки на стабилизаторе служат для компенсации усилий, приходящихся на колёса. Эти усилия могут достигать огромных значений, особенно в момент входа автомобиля в крутой поворот. Резина, даже очень качественная, систематически подвергаемая огромным знакопеременным нагрузкам, неизбежно приходит в негодность. Ещё разрушению втулок способствуют сильные морозы и реагенты, которыми в нашей стране посыпают дороги во время гололёда.

Втулка заднего стабилизатора износилась, разорвалась вдоль и вышла из хомута

Обычно всё начинается с растрескивания поверхности втулки. Если водитель вовремя не заметил проблемы, трещины становятся глубже, а втулка постепенно утрачивает жёсткость. На очередном крутом повороте эта растрескавшаяся втулка выдавливается из проушины и обратно в неё уже не возвращается, поскольку упругость детали полностью утрачена. После этого на штанге стабилизатора возникает люфт, водитель при входе в поворот слышит скрип и скрежет, а управляемость автомобиля резко снижается.

О двойных стабилизаторах

Двойные стабилизаторы устанавливаются только на передние колёса ВАЗ 2107. Как следует из названия, штанг в этом устройстве уже две. Они имеют одинаковую с-образную форму и располагаются примерно в четырёх сантиметрах друг от друга. Крепёжные проушины в двойных стабилизаторах тоже спаренные. В остальном никаких принципиальных отличий от заднего стабилизатора эта конструкция не имеет.

Передние стабилизаторы на ВАЗ 2107 обычно делаются из двух спаренных с-образных штанг

Зачем ставить две штанги вместо одной? Ответ очевиден: для увеличения общей жёсткости подвески. С этой задачей двойной передний стабилизатор справляется отлично. Но нельзя не отметить и проблемы, которые возникают после его установки. Дело в том, что передняя подвеска на классической «семёрке» изначально является независимой, то есть положение одного колеса никак не влияет на положение второго. После установки двойного стабилизатора эта ситуация изменится и подвеска из независимой превратится в полунезависимую: её рабочий ход существенно уменьшится, и в целом управление машиной станет жёстче.

Безусловно, крен при входе в повороты с двойным стабилизатором уменьшится. Но водителю следует задуматься: действительно ли он готов пожертвовать личным комфортом и проходимостью машины в угоду её устойчивости? И только после ответа на этот вопрос можно приступать к работе.

Замена передних пружин ВАЗ 2107

• набор гаечных ключей;
• домкрат (винтовой или гидравлический);
• баллонный ключ;
• металлическая щетка;
• молоток;
• монтажная лопатка;
• изолента;
• проволочный крюк.

• поддомкратить машину и снять колеса;

• снять амортизатор;

• ослабить гайки переднего рычага;

• поставить машину на брусок и подгрузить домкратом нижний рычаг, чтоб облегчить снятие стабилизатора;

• открутить скобу крепления подушки стабилизатора и снять ее;

• убрать домкрат из-под нижнего рычага;

• ослабить гайку с пальца нижней шаровой опоры, не откручивая ее полностью;

• аккуратно выбить палец опоры из поворотного кулака;

• подпереть нижний рычаг домкратом, не нагружая его;

• открутить гайку с пальца нижней шаровой опоры и опустить нижний рычаг;

• закрепить верхний рычаг проволочным крючком;
• поддеть пружину монтажной лопаткой в нижней части и снять ее;

• снять прокладку пружины;

• проверить состояние прокладки, при необходимости заменить;
• прикрепить прокладку к новой пружине при помощи изоленты;
• вставить пружину на место, используя монтажную лопатку;
• плавно поднять нижний рычаг домкратом, контролируя положение пружины и вставляя палец нижней шаровой в поворотный кулак;
• собрать детали подвески в порядке, обратном разборке и установить колесо.

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду и вывешиваем переднюю часть автомобиля (см. «Подготовка автомобиля к TO и ремонту»).2

Помечаем положение обойм подушек стабилизатора относительно рычагов для правильной установки при сборке.Внимание! Правая и левая обоймы крепления подушек стабилизатора — невзаимозаменяемые.Если заменяем только подушки, то помечаем их положение относительно штанги стабилизатора.3. Торцовым ключом на 13 мм отворачиваем две гайки крепления обоймы подушки стабилизатора к нижнему рычагу.4

Поддевая монтажной лопаткой, снимаем со шпилек рычага обойму подушки.5. Снимаем со стабилизатора подушку. Аналогично снимаем подушку с противоположной стороны стабилизатора.Для замены стабилизатора или подушек кронштейнов его крепления снимаем грязезащитный щиток (см. «Грязезащитный щиток — снятие и установка»).Внимание! При снятии штанги стабилизатора необходимо, чтобы нагрузка на правую и левую пружины передней подвески была одинаковой. Иначе при снятии закрученная штанга может распрямиться и нанести травму.6. Торцовым ключом на 13 мм с удлинителем отворачиваем две гайки крепления кронштейна стабилизатора к лонжерону кузова.7. Аналогично отворачиваем гайки крепления второго кронштейна и снимаем стабилизатор. Очищаем штангу стабилизатора от грязи.8. Для замены подушки кронштейна стабилизатора зажимаем кронштейн в тисках. Если штанга стабилизатора не требует замены, то помечаем положение подушек кронштейна относительно штанги стабилизатора для облегчения последующей сборки. Смазываем мыльным раствором штангу стабилизатора для облегчения снятия кронштейна с подушкой.9. Поворачивая штангу стабилизатора в разные стороны, вытягиваем ее из подушки кронштейна.10. Шлицевой отверткой извлекаем резиновую подушку из кронштейна.11. Аналогично снимаем подушку второго кронштейна.
