Замена сцепления lada 2329 (ваз 2329)

Последовательность действий при самостоятельной замене сцепления со снятием МКПП Лады Гранты

Демонтаж МКПП (механической коробки переключения передач):

1. Заезжаем машиной на смотровую яму, устанавливаем противооткатные башмаки, активируем рычаг стояночного тормоза.
2. Открываем капот, «скидываем» клеммы аккумуляторной батареи АКБ (ключ на «10»).

Снимаем клеммы АКБ

1. Отверткой послабляем хомуты, снимаем патрубки воздуховода вместе с пластиковым корпусом.

Патрубки воздуховода

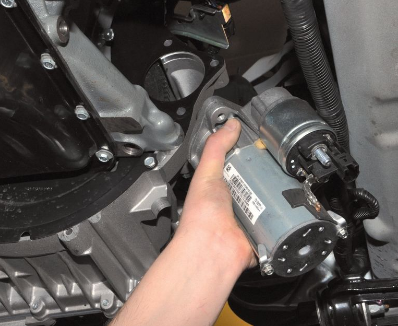

1. В правой части мотора (ключ на «17») выкручиваем два болта, фиксирующих стартер, извлекаем его.

Фиксирующих стартер

1. Отверткой выкручиваем саморезы, снимаем грязезащитные щитки с левой стороны.

Грязезащитные щитки

1. Отсоединяем колодку с проводами (задний ход), датчик скорости.

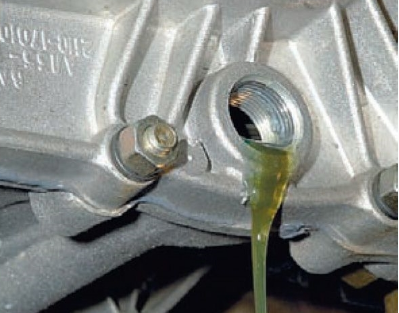

1. Ключ на «17», скручиваем сливную пробку с МКПП, сливаем отработку в пластиковую ёмкость.

Отработка с коробки передач

1. Ключ на «10», скручиваем трос привода от вилки. Снимаем кронштейн с МКПП.

Трос привода

1. Отсоединяем тягу управления КПП от хвостовика шарнира.

Тяга управления

1. Снимаем растяжку рычага с левой стороны передней подвески.

Растяжка рычага

1. Головка на «10», выкручиваем болты крышки картера, снимаем крышку.
2. Ключ на «19», отворачиваем болты, крепления картера и трансмиссии.

Болты крепления

1. Отводим реактивную тягу от коробки передач.
2. Выкручиваем и снимаем левый, правый приводы колес.

Привод колес

1. Головка на «19», послабляем крепления КПП к блоку цилиндров (два болта).
2. Выкручиваем болты нижнего крепления КПП к блоку цилиндров.

1. Устанавливаем деревянные (гидравлические) опоры под поддон картера двигателя.

Деревянная опора

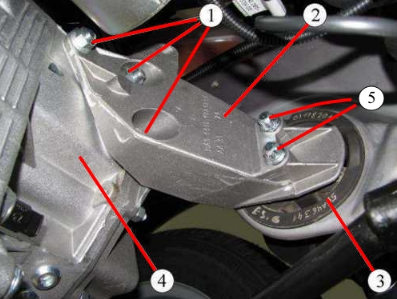

1. Насадкой (Е-14) выкручиваем крепление болтов силового агрегата к кронштейну КПП.

Болты силового агрегата

1. Вставляем отвертку в проем между картером и блоком цилиндров.

Отвертка между картером и блоком цилиндров

1. Придерживаем, снимаем тросиковую КПП, извлекаем из-под автомобиля.

Тросиковая КПП
