Замена сцепления lada 2109i (ваз 2109i) фото

Выбор сцепления

Выбирая комплект сцепления, следует ориентировать не только на доступный бюджет. Сэкономив или купив подделку, вы рискуете получить еще больше проблем в будущем.

Комплект Valeo

Сегодня можно выделить несколько основных производителей, сцепления которых следует покупать для ВАЗ 2109.

Производитель

Особенности

ВИС

Это стоковое сцепление, которым оснащается автомобиль ВАЗ 2109 еще с завода. Если на дисках присутствует лазерная маркировка, перед вами точно не подделка. Плюс фирма позволяет отправить СМС, указав в нем код идентификации. Если это подделка, вам в ответ пришлют соответствующее уведомление. Неплохое качество, но ничего особенного про них сказать нельзя

Valeo

Французский производитель, которого активно подделывают на отечественном рынке

Чтобы уличить обман, обратите внимание на стоимость и качество комплектующих. Хотя бренд из Франции, сцепы Валео могут быть произведены в Италии, Испании, Южной Корее

Хорошие по качеству компоненты, обеспечивающие плавный, легкий ход. Отлично подойдет женщинам-водителям. Если грамотно эксплуатировать сцепление, его хватит примерно на 150 тысяч километров пробега. Маховик чуть ли не вечный, а дискам не страшен перегрев в допустимых рамках

Luk

Немецкая фирма, которая отлично зарекомендовала себя на родине, а также заслужила массу хвалебных отзывов среди российских автомобилистов. Отлично гасят вибрации, а в комплекте у настоящих сцеплений Luk обязательно присутствует элемент гашения колебаний нажимного и ведомого диска

Kraft

Встретить отрицательные отзывы о сцепах Крафт можно разве что от конкурентов. Внушительная часть комплектов под брендом Крафт, представленных в России, выпущены в Турции, но по немецкой лицензии. В комплект входит мягкий выжимной подшипник, который отлично ведет себя даже в условиях интенсивной эксплуатации. Маховик очень долговечный. В среднем сцепа выдерживает 150 тысяч километров пробега. Но если не щадить сцепление, то срок существенно сократится

Комплект Kraft

Вне зависимости от качества выбранного комплекта, при неправильной установке или по причине грубой эксплуатации автомобиля, ресурс сцепы никак не сможет дотянуть до заявленных производителем. Потому водите свою машину соответствующим образом.

Ремонтные работы

Если вы решили сделать все своими руками, придерживайтесь следующей последовательности действий.

Заедьте на эстакаду или яму. Так вам будет наиболее удобно работать.
Поднимите передок автомобиля с помощью надежного домкрата и зафиксируйте надежно девятку.
Снимите колеса.
Отключите масса с картера сцепления и трос сцепления. Далее вам придется снять коробку передач.
Для этого снимите стартер путем отключения проводов, клемм и откручивания трех крепежных гаек.
Отключите трос спидометра и провод заднего хода.
Снимите крепления растяжек к рычагам подвески и разведите их по сторонам.
Отсоедините шаровые опоры от поворотных рычагов. Чтобы сделать это, нужно извлечь шплинт, открутить гайку, выбить палец опоры. Затем выкручиваются две гайки и отсоединяют шарнир.
Монтировкой выдавите наконечник внутреннего ШРУСа. Образовавшееся в коробке отверстие обязательно заглушите подручными средствами, иначе из коробки передач начнет выливаться масло.
Снимите нижнюю защиту картера сцепы. Тут ее держат только 3 болта.
Сделайте опоры из брусков, кирпичей для коробки и двигателя.
Снимите задние опоры.
Открутите оставшиеся крепежи, стяните в горизонтальном направлении коробку передач. Будьте осторожными, чтобы не деформировать первичным валом лепестки нажимной пружины.

Снятие и проверка

Откручивая крепежные болты, лучше чем-то зафиксировать ведомый диск. Подойдет обычная большая отвертка.
Действуйте аккуратно, что ведомый диск не выдал и снимите сцепление в сборе.
Изучите текущее состояние деталей. Если на них заметили механические повреждения, сразу рекомендуем заменить.

Следующий шаг — проверка состояние деталей.

Объект проверки	Особенности
Выжимной подшипник	Попробуйте его провернуть. При возникновении хрустов, посторонних звуков деталь идет под замену
Ведомый диск	Проверьте его на наличие следов износа и повреждений на трущихся поверхностях. Также заклепки должны располагаться на глубине минимум 0,2 миллиметра, а пружины в гнездах — только цельные и плотно установленные. Иначе замена
Корзина	Это же нажимной диск. Проверьте его на наличие повреждений, трещин на рабочей поверхности. Плюс проверяется состояние маховика
Диафрагменная пружина	Если здесь есть трещины, болтаются лепестки или располагаются в разных плоскостях, деталь идет в утиль, а на ее место устанавливается новая

Демонтажные работы

Достаточно редко отдельные компоненты сцепы меняются независимо от других. Преимущественно ремонт предполагает замену в сборе, куда входит нажимной диск, выжимной подшипник и ведомый диск сцепления.

Сборка узла выполняется в обратной последовательности. Убедитесь только, что для замены вы выбрали действительно качественные детали. К примеру, нормальный по качеству диск сцепы обойдется сегодня около 1000 рублей. Более дешевые варианты брать не советуем.

Замена сцепления на ВАЗ 2109

Все почти готово для того, чтобы оторвать коробку от двигателя, но не спешите. Приобретите в магазине два болта с верхнего рычага передней подвески классики. У них резьба точно такая же, как и на тех болтах, которыми стянута коробка и блок ДВС. Вкрутите их сверху, только после этого, вооружившись небольшим ломиком, начинайте рассоединять узлы. Задняя часть коробки после отодвигания ляжет на поперечную тягу, а между картером сцепления и маховиком образуется неплохой зазор – около 15 сантиметров.

Конечно, замена сцепления ВАЗ 2109 в таком случае больше похожа на работу гинеколога. Но на что не пойдешь, чтобы сделать все легко и быстро. Через образовавшуюся щель снимается выжимной подшипник, выкручиваются болты на корзине. Вот только установка немного отличается от того процесса, который рассказан в «умных книжках». Поставьте новый выжимной на свое место. Затем на маховик устанавливается диск и поверх него корзина. Наживите болты буквально на пару оборотов, но не затягивайте! Теперь аккуратно первичный вал начинайте насаживать на шлицы в диске.

Обратите внимание на то, что на лепестках корзины ВАЗ 2109 имеется небольшая выработка. Это нормальное явление, ведь выжимной подшипник находится практически в постоянном контакте с ними

Следовательно, не стоит печалиться, если вдруг заметили такую деталь. Проводите замену корзины своевременно, тогда никаких проблем она вам не принесет. Как правило, выработка по форме повторяет контур той части подшипника, которая соприкасается с лепестками.

И если она незначительная, то беспокоиться не нужно. Но если же можно край лепестка небольшим усилием согнуть и отломать, то необходима замена корзины ВАЗ 2109. Цена комплекта сцепления составляет 1900-2300 рублей. И парадокс — запчасти одного производителя оказываются дороже, если покупать комплект. А если же приобрести отдельно подшипник, корзину и диск, то вы сможете выгадать рублей 300-400.

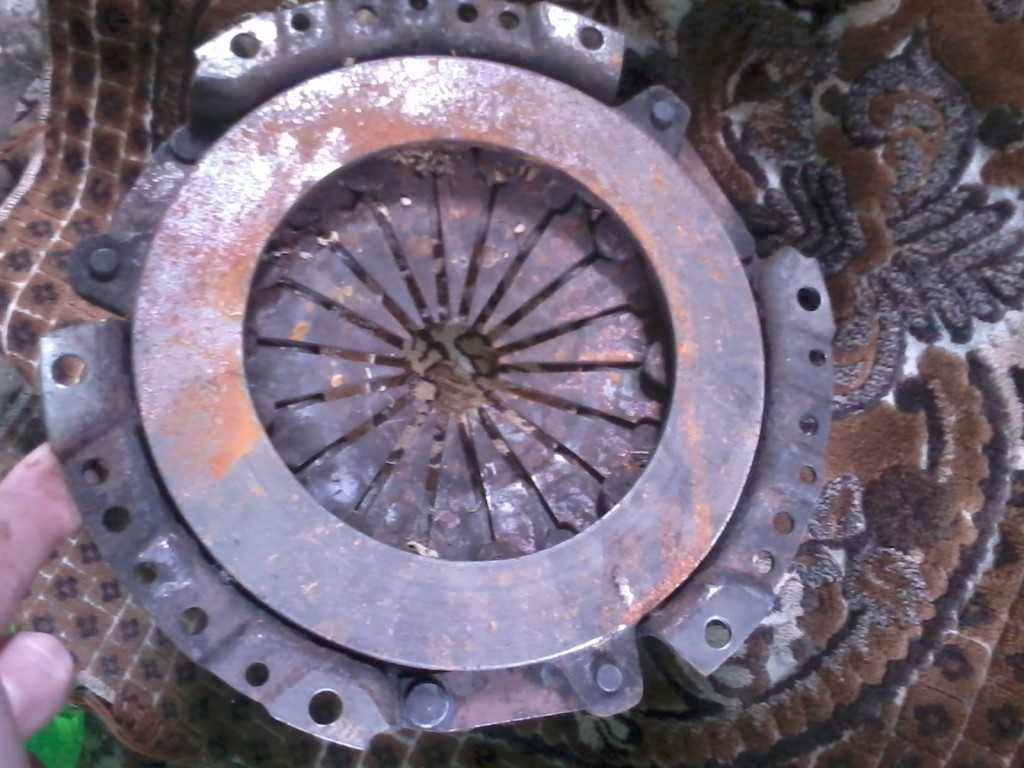

Бывшая в употреблении корзина

Необычная, казалось бы, замена сцепления на автомобиле ВАЗ 2109, но выигрыш в том, что нет нужды центровать диск. Затяжка болтов крепления корзины происходит только лишь после установки коробки на свое место. Впрочем, можно КПП не до конца насаживать. Сначала хорошенько протяните два болтика, потом можно коробку отодвинуть назад и провести затяжку всех остальных. После этого можно ставить КПП и затягивать на ней болты. Сборка производится размеренно и спокойно, не оставляйте «лишних» деталей, у всех должно быть свое место. Такой способ замены механизма сцепления возможен на ВАЗ 2108-21099. На более поздних моделях ВАЗа не проверялся этот способ.

Видео о том, как проводится замена сцепления на ВАЗ 2109:

Устройство фрикционной муфты Ваз 2109 и ее назначение

Любой, уважающий себя автомобилист перед тем, как отрегулировать сцепление на ВАЗ 2109, изучит устройство узла. Это поможет грамотно подойти к решению вопроса и не допустить ошибок.

На фото: Процесс подтяжки троса сцепления на автомобиле Ваз 2109

Конструкция с применением механического привода проста и надежна. По сравнению с гидравликой трос нуждается в минимальном обслуживании, а его смена не сопряжена с трудоемкими процессами. Механический привод состоит из следующих элементов:

Регулируемый трос в оболочке.
Педаль управления.
Рычаг вилки выключения муфты.
Кронштейн крепления наконечника оболочки троса.
Кронштейн педалей тормоза и муфты.

Механизм служит для передачи усилия от педали к вилке выключения, которая, в свою очередь, отводит фрикционный диск от маховика. Использование тросовой передачи позволяет избежать таких крупных проблем, как протечка жидкости и периодическое удаление воздуха из системы управления муфтой. В этой цепи самое слабое звено – трос, качество которого временами оставляет желать лучшего. Поэтому замена троса на Samara – довольно частое явление.

Между тем, вопрос, как отрегулировать сцепление на автомобиле ВАЗ 2109, остался актуальным и для тросового механизма. Установка нормативных значений гарантирует оптимальную плотность прилегания ведомого диска к плоскости маховика и корзины при включенной муфте. Также конструкция обеспечивает из салона через педаль полное разъединение (выключение) указанных выше деталей.

Характерные поломки

Сцепление может выйти из строя по нескольким причинам:

Износились поверхности фрикционных накладок на ведомом диске сцепления, либо образовались на них дефекты, трещины;
Износились диафрагменные пружины;
Появилась выработка на маховике сцепления;
Износились или поломались лепестки выжимного диска;
Сломался или износился выжимной подшипник.

Для поиска причин отказа в работе сцепления придется его разобрать. Но не стоит пугаться данного процесса. Даже новичкам по силам разобрать и вернуть к работоспособности узел, если изучить инструкцию, конструкцию, посмотреть наглядные видео.

Ведомый диск сцепы

Неисправности

Замена сцепления на ВАЗ 2109 — это не самое простое занятие, поэтому следует правильно определять момент, когда стоит что-то полностью демонтировать, а когда достаточно ремонта нескольких деталей.

В «девятке» наблюдается 4 распространенные проблемы, которые предшествуют замене или ремонту элементов сцепления:

Неполное переключение передачи, сцепление ведет.
Неполное включение системы, возникает буксировка в системе.
Рывки с вибрацией при попытке сменить передачу и отключить сцепление.
Шум из-под машины во время смены передач.

Если возникают проблемы из первого пункта, сделайте вот что:

проверьте ход рычага вилки, он может быть слишком малым, из-за чего система работает некорректно;
проверьте тросик, при повреждениях понадобится замена троса сцепления ВАЗ-2109 с последующей корректировкой;
почистите шлицы, чтобы ступица ведомого диска работала нормально;
возможно, нужно заменить сам кожух сцепления с пружинами, а также может понадобиться замена нажимного диска.

При неполном включении сцепления:

проверьте диски (ведомый и ведущий), замена диска сцепления на ВАЗ-2109 выполняется, если он поврежден либо его элементы стерлись;
замените сальники и почистите детали системы;
проверьте состояние привода;
проверьте вилку выключения системы.

В каких случаях необходима замена?

Итак, когда же корзине сцепления необходим ремонт?

Поменять узел необходимо при следующих симптомах:

Если при езде на вашем транспортном средстве вдруг началась пробуксовка и узел полностью не включается. В частности, мотор будет набирать мощность, но при этом машина не может разогнаться, как правило, особенно остро эта проблема проявляется при езде в гору. Помимо этого в салоне вы можете услышать неприятный запах, а также значительно вырастет расход бензина.
Если систему сцепления (далее — СС) ведет, то есть она полностью не выключается. В частности, переключение скоростей станет более затрудненным, а при включении задней скорости появляется звук, КПП при этом работает в нормальном режиме.
При трогании автомобиля с места будут появляться рывки.
В целом СС работает шумно, она дребезжит, издает какие-то звуки при нажатии на акселератор.
Еще одним симптомом, свидетельствующим о том, что надо менять СС, является появление стука при отпускании педали.

Замена сцепления своими руками (передний привод)

В отличие от ВАЗ-классики, на переднеприводных 2108-2115 сцепление менять несколько дольше, более трудоемкой получается работа по снятию КПП. Но при наличии опыта профессионалы выполняют операцию по снятию коробки передач быстро, к тому же есть способ, при котором не нужно полностью демонтировать КПП, достаточная только ее вывесить.

Замену своими руками без полного снятия коробки передач выполняем следующим образом:

вывешиваем автомобиль на автоподъемнике, если работа выполняется на яме, подставляем под обе передней стороны днища кузова треноги;
снимаем аккумуляторную клемму (минус);
откручиваем колесные болты спереди, снимаем передние колеса;
отворачиваем от коробки кронштейн крепления троса сцепления, отводим в сторону сам трос;
демонтируем трос спидометра (если его не снять, при отодвигании КПП он может оказаться перетянутым, и от этого лопнуть);
отворачиваем гайки шаровых опор с каждой стороны (с левой и правой опоры);
откручиваем стартер, убираем его в сторону;
отворачиваем гайки передних ступиц колес;
откручиваем три крепления нижнего кожуха КПП, демонтируем кожух;
если есть защита под двигатель, ее также необходимо снять;
демонтируем левый брызговик;
снимаем три болта левого «краба» (кронштейна), который крепится спереди слева, рядом с передним бампером;
отворачиваем крепление левого рычага (в районе колеса);
ослабляем другое крепление рычага (в районе коробки), отводим рычаги вниз, чтобы не мешали;
снимаем левую подушку КПП;
отворачиваем болты крепления штока переключения передач, отсоединяем шток;
откручиваем заднюю подушку КПП;
отворачиваем верхние два болта крепления КПП к двигателю, вкручиваем вместо них длинные болты головки блока;
откручиваем все остальные крепления трансмисии – теперь коробка на верхних болтах «отъезжает» от движка;
скручиваем шесть болтов крепления корзины; устанавливаем на место новые детали, наживляя все болтики, придвигаем коробку к двигателю, затягиваем болты до конца через отверстие в стартере (прокручивая коленвал). Центровочный валик при таком методе здесь не поместится, поэтому крепить сцепление получается только таким способом;
ставим на места все снятые детали.

При таком методе нет необходимости сливать масло из коробки передач, так как приводы колес (ШРУСы) из картера КПП не вынимаются. Между двигателем и КПП расстояние не слишком большое, но места хватает, чтобы наживить болтики корзины.

Ремонтируем самостоятельно (ВАЗ-классика)

Замену ДС и КС на заднеприводном ВАЗ осуществляем следующим образом:

размещаем автомобиль на автоподъемнике или яме;
глушим мотор, ставим машину на нейтральную передачу;
снимаем чехол крепления рычага КПП (отворачиваем винты);
демонтируем только верхнюю часть рычага КПП, полностью его вынимать нет необходимости (разъединяем в месте, отмеченном стрелкой на рисунке);
откручиваем болты карданного вала, демонтируем сам вал (делаем отметки на кардане и редукторе заднего моста – это нужно для того, чтобы закрепить вал по этим же меткам при установке во избежание лишних вибраций);
отсоединяем от КПП трос спидометра, также и РЦС;
отворачиваем все крепления КПП (в том числе и траверс), снимаем коробку передач;
откручиваем шесть болтиков крепления корзины, снимаем детали;
ставим на место новые детали, собираем все назад.

Устанавливая новые запчасти, следует отцентровать диск, иначе МКПП на место не встанет. В качестве центра используется заводская оправка или старая «первичка» от «классической» коробки передач.
