Замена датчика фаз Приора
В связи с тем, что деталь располагается в труднодоступном месте, существуют определенные неудобства при его демонтаже. Мы рассмотрим самый быстрый способ замены. Итак, приступим:
- Первым делом скидываем минусовую клемму аккумулятора.
- Отключаем фишку питания от датчика.
-
Сама деталь удерживается при помощи двух крепежных болтов, один из которых находится в труднодоступном месте. С помощью ключа откручиваем первый, самый ближний к нам болт.
- Для того чтобы открутить труднодоступный болт, потребуется сломать ушко крепления датчика. Данный шаг необходимо выполнять аккуратно. Для этого берем длинную отвертку с плоским концом, с необходимым усилием поддеваем корпус детали в месте его соприкосновения с блоком. Ушко датчика отломится, и вы без труда извлечете устройство. После чего, останется лишь выкрутить крепежный болт.
- Последующий монтаж датчика выполним без снятия других элементов двигателя. Откровенно говоря, вы можете воспользоваться двумя доступными способами. Первый – просто установить и закрепить элемент при помощи одного болта, второе ушко остается без закрепления. И полноценная установка, при которой придется снимать генератор (чтобы снять генератор в некоторых случаях придется демонтировать и компрессор кондиционера). В общем, долго и трудозатратно. Мы же пойдем по пути наименьшего сопротивления и установим наше устройство, затянув его всего в одном месте.
Как не ошибиться с выбором
Для того чтобы приобрести датчик фаз приора и не нарваться на поддельную деталь, требуется знать элементарные способы его проверки. Один из методов мы и рассмотрим. Предположим, вы пришли в магазин автозапчастей и выбрали изделие, которое визуально внушает вам доверие. Возьмите и извлеките устройство из упаковки, достаньте обычный автомобильный ключ (предварительно извлеченный из общей связки) от замка зажигания вашей Приоры и прислоните его к измерительной части самого устройства (там, где имеется техническая прорезь). В результате он должен примагнититься к датчику и уверенно удерживаться на нем. Вот такой простой, но действенный способ предварительной проверки.
«Важно: Помните, что конструкция датчика фаз приора 16 клапанов отличается от восьми клапанной модели».
Одной из новинок в блоке электронного управления силовой установки транспортного средства стал в датчик фаз, или, как его еще называют, датчик положения распределительного вала моторного агрегата.
Начинаем разбирать
Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.
Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.
Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.
Откручиваем восемь гаек и снимаем выпускной коллектор.
Снимаем ремень ГРМ, шкивы распредвалов и помпу.

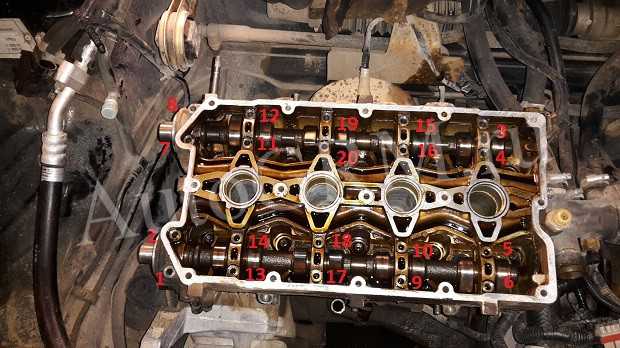

В три прохода, чтобы не деформировать деталь, сначала ослабляем, а потом откручиваем двадцать болтов корпуса подшипников распредвалов, головка на восемь. Обязательно в последовательности указанной на фотографии.
Снимаем корпус подшипников. Снимаем распредвалы, на распредвале впускных клапанов есть отличительный бортик.

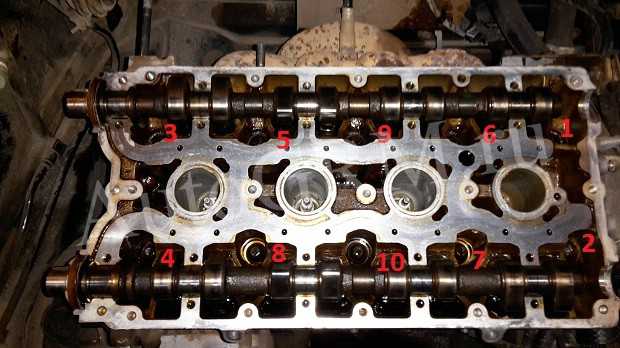

Так же в несколько проходов сначала ослабляем, а за тем откручиваем десять болтов крепления ГБЦ. Обязательно в последовательности указанной на фотографии.

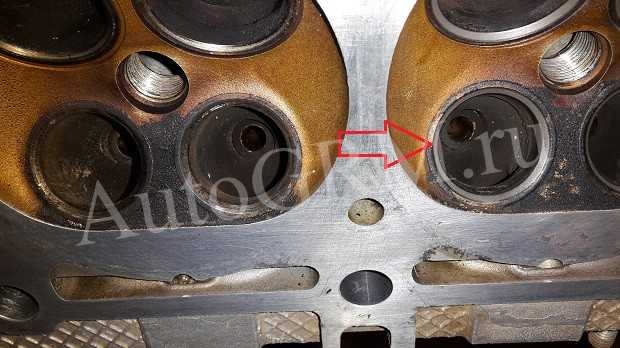

Снимаем головку блока цилиндров. Все шестнадцать клапанов в замену.
Ремонт ГБЦ
Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.
Свежекупленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.
Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем. Клапан считается притертым если на фаске появилась равномерная серая полоска шириной не меньше 1,5 мм.
Такая же полоска должна появится на седле клапана.
Видео притирки клапанов вручную
Для шестнадцати клапанной головки все тоже самое только клапанов в два раза больше.
После притирки все клапана и седла тщательно протираем и промываем керосином, чтобы удалить остатки притирочной пасты. Проверяем на герметичность. Закручиваем старые свечи и ставим все клапана на место. Наливаем керосин и ждем три минуты, если керосин не убежал все хорошо, в противном случае перетираем клапана на этом цилиндре.
Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.
Набиваем новые сальники клапанов.
Вставляем клапана на место и засухариваем. Перед этим стержни клапанов смазываем чистым маслом. Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.
Зачем менять ремень
Если вовремя не заметить неполадки, и не заменить ремень с роликами, обрыв не заставит себя долго ждать. Если это случится, спасти двигатель поможет только капитальный ремонт. В 90 % случаев обрыва ремня ГРМ на 16-клапанном двигателе Приоры, клапана выходят из строя (гнутся), вследствие чего повреждается и головка блока цилиндров со всем клапанным механизмом. Кроме этого пострадать может и помпа.
Заметив малейшие повреждения ремня, его нужно срочно менять.
С завода 16 клапанные Приоры идут с усиленными ремнями ГРМ производства фирмы «Gates», которая гарантирует 100 тыс. км безопасного пробега. Однако учитывая наши условия эксплуатации, особенно в холодных регионах, а также возможные неполадки в работе водяного насоса, роликов, замену рекомендуется производить не реже, чем через 50 тыс. км пробега.
Менять ремень ГРМ на 16-клапанных двигателях Лада Приора необходимо в комплекте с натяжным и опорным роликом.
Предназначение и принцип действия датчика фаз
Штатный датчик фаз Приора служит для точной идентификации цикличности эксплуатации мотора и, с учетом полученной информации, трансляции ее в виде электронных импульсов на входной разъем бортового компьютера, который управляет функционалом силовой установки.
Вкратце, можно сказать, что предназначение датчика фаз – определение угловой позиции распредвала бензинового агрегата автомобиля. Принцип действия данного устройства основан на использовании эффекта Холла. На шкиве распредвала автомобиля расположен приваренный и проточенный особенным образом диск задающего значения.
При прохождении диска через специальное отверстие датчика фаз от прибора на бортовой компьютер транслируется сигнал напряжения со значением, близким к начальному показателю (чуть больше нулевого значения). При перемещении диска через контрольный сегмент для замеров появляется сигнал трансляции, т.н. опорный импульс, с разностью потенциалов около 5 Вольт, что сопоставимо позиции III цилиндра в точке сжатия.
Другими словами, высокочувствительный элемент изделия реагирует на конфигурацию, создаваемую круговым вращением распределительного вала мотора магнитного поля. Такой датчик фаз для Приора, цена на которого приемлема для российских автолюбителей, представляет собой комплекс компонентов, где устройство вторичного типа состоит из каскада выходного вида, исполненного по аналогу открытого коллектора, а также полупроводникового моста и импульсного усилителя.
Часто российские автолюбители спрашивают о датчике фаз, где находится, как сложно его демонтировать и т.д. Информируем, что это устройство расположено на кормовом приводном кожухе DOHC распредвалов. Снятие и замена датчика фаз на Лада Приора вызовет некоторый дискомфорт из-за «слепого» поиска отверстия для крепежа прибора, однако при известной сноровке это сделать будет несложно. В автомобиле Лада Приора датчик фаз придан, как моделям с восьмиклапанным мотором, так и с шестнадцатиклапанным «движком». Если в первом случае его расположение в торцевой плоскости ГБЦ возле фильтра очистки воздуха, то во другом на ГБЦ возле первого цилиндра автотранспортного средства.
На автомобилях (восьмиклапанных) Лада Приора выпуска до 2005 года датчик фаз не устанавливался. Если транспортное средство не оснащалось ранее таким прибором, то это означало смену принципа открывания систем впрыска, т.е. форсунки работали попарно в параллельном режиме. Если прибор установлен на автомобиль, то впрыск топлива происходит фазировано, т.е. конкретной форсункой в соответствующий цилиндр.
Дефект такого устройства и приведение его в нерабочее состояние по тем или иным причинам означает, что следует ожидать увеличения расхода горючего, повышения токсичности выхлопных газов и проблем с диагностированием ошибок этого устройства. К основным неисправностям электронного гаджета относятся следующие случаи:
- При пуске силовой установки некоторое время стартер крутит маховик в течение 3-5 сек. Далее мотор заводится и на панели приборов загорается транспарант “Check Engine”, что означает ожидание бортового компьютера по получению сигналов прибора.
- Перерасход горючего.
- Ошибки режима самостоятельной диагностики автомобиля при эксплуатации моторного агрегата.
- Уменьшение динамических свойств силовой установки транспортного средства.
- Мотор не запускается.
