Снятие и замена распределительного вала Lada Granta с двигателями ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186
Инструменты:
- Ключ трещоточный
- Удлинитель
- Головка на 8 мм
- Головка на 10 мм
- Головка на 13 мм
- Гаечный ключ рожковый на 10 мм
- Гаечный ключ рожковый на 13 мм
- Гаечный ключ рожковый на 19 мм
- Гаечный ключ накидной прямой на 15 мм
- Гаечный ключ накидной прямой на 17 мм
- Гаечный ключ накидной изогнутый 8 мм
- Отвертка плоская большая
- Отвертка плоская средняя
- Отвертка крестовая средняя
- Динамометрический ключ
- Вороток под торцевую насадку
- Насадка на вороток на 17 мм
- Шестигранный ключ на 5 мм
- Специальный ключ для поворота натяжного ролика (или съемник стопорных колец)
- Ключ для фиксации шкива распредвала (или удлинитель под торцевую насадку на вороток)
- Универсальный съемник (при необходимости)
- Воронка
- Инструментальная головка
- Приспособление для регулировки клапанов
- Пинцет
- Микрометр
Детали и расходники:
- Прокладка крышки головки блока (при необходимости)
- Резиновые уплотнительные втулки крепления крышки головки блока
- Распредвал (при необходимости)
- Кольцо болта заглушки ГБЦ (при необходимости)
- Прокладка заглушки ГБЦ (при необходимости)
- Сальник распределительного вала
- Отрезок трубы диаметром 25 мм и длиной 100 мм (для запрессовки сальника)
- Емкость техническая
- Моторное масло
- Герметик
- Регулировочные шайбы (при необходимости)
- Ветошь
Примечание:
Снимайте распределительный вал для замены самого вала, толкателей клапанов, маслоотражательных колпачков клапанов, а также при ремонте головки блока цилиндров.
Снятие распределительного вала
1. Отсоедините на автомобиле провод от клеммы «минус» аккумуляторной батареи.
2. Выставите поршень первого цилиндра в положение ВМТ, как написано здесь.
3. Снимите крышку головки блока цилиндров, как написано здесь.
4. Снимите зубчатый шкив распределительного вала и заднюю крышку привода ГРМ, как написано в этой статье.
5. Отсоедините от датчика фазы разъем проводов, отжав его фиксатор.

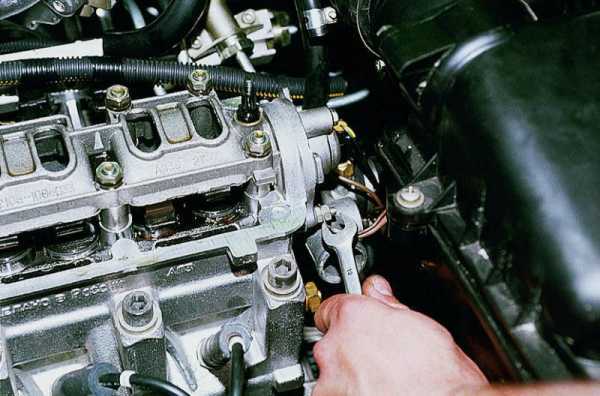

6. При помощи ключа на 10 мм отверните две гайки и болт крепления заглушки головки блока цилиндров.
Примечание:
Соединение болта с заглушкой уплотняется резиновым кольцом, не потеряйте его при извлечении болта. Сильно обжатое, затвердевшее или надорванное кольцо замените.
7. Снимите заглушку со шпилек головки блока цилиндров.
8. Извлеките резиновую прокладку, установленную в проточке фланца снятой заглушки.
Примечание:
Сильно обжатую, затвердевшую или надорванную резиновую прокладку необходимо заменить.

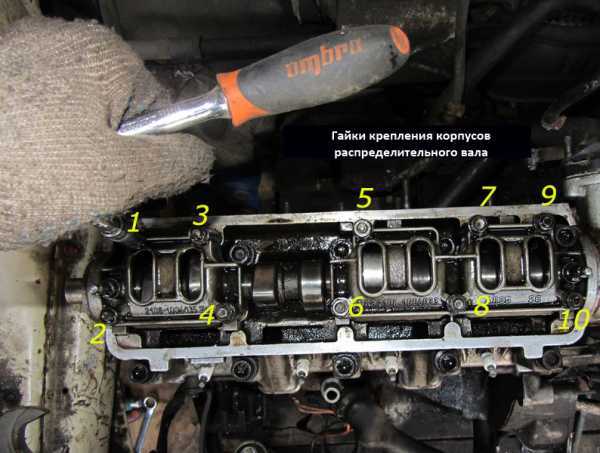

9. При помощи головки на 13 мм равномерно в несколько приемов (до снятия давления пружин клапанов) отверните десять гаек крепления корпусов подшипников распределительного вала.
10. Снимите со шпилек головки блока цилиндров оба корпуса подшипников распределительного вала.
11. Выньте распределительный вал из постелей головки блока цилиндров.
12. Перед установкой распределительного вала очистите от остатков старого герметика сопрягаемые поверхности головки блока цилиндров и корпусов подшипников.
Установка распределительного вала
1. Нанесите на опорные шейки и кулачки распределительного вала тонкий слой моторного масла.
2. Укладите распределительный вал в постели головки блока цилиндров так, чтобы кулачки вала клапанов 1-го цилиндра расположились, как на рисунке ниже.
Примечание:
При этом поршни 1‑го и 4‑го цилиндров должны находиться в положении ВМТ.
3. На поверхности головки блока цилиндров, сопрягающиеся с корпусами подшипников распределительного вала в зоне крайних опор, нанесите тонкий слой герметика.
4. Установите корпуса подшипников распределительного вала и затяните гайки их крепления в два приема. Предварительно затяните гайки крепления корпусов подшипников до прилегания их привалочных поверхностей к головке блока цилиндров в указанной последовательности.
Примечание:
При этом необходимо контролировать, чтобы установочные втулки корпусов подшипников свободно вошли в свои гнезда.
5. Окончательно затяните гайки предписанным моментом в той же последовательности.
6. После затяжки гаек тщательно удалите остатки герметика, выдавленного из зазоров.
7. Запрессуйте новый сальник распределительного вала.
8. Установите ремень привода ГРМ, как написано здесь.

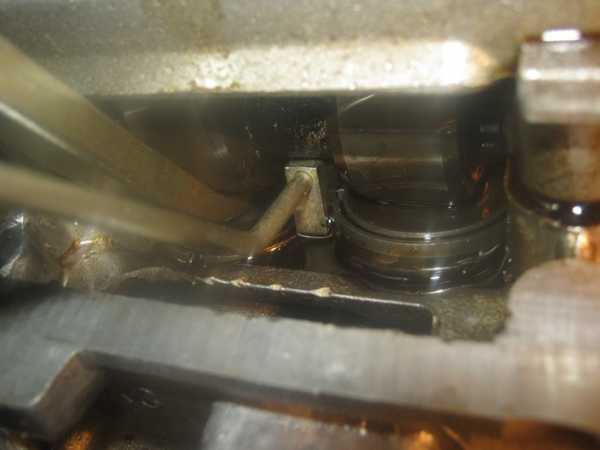

9. Проверьте и при необходимости отрегулируйте зазоры в клапанном механизме, как описано в этой статье.
10. Дальнейшую сборку проводите в обратной последовательности.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
Признаки неисправности колпачков
В связи с тем, что основной рабочий элемент, подвергающийся износу это резина, со временем материал теряет свою эластичность и начинает пропускать масло. Причины, которые оказывают негативное влияние на изделие:
- агрессивные условия работы;
- некачественные материалы;
- естественная выработка ресурса изделия;
- повреждение элемента в результате его неправильной установки или снятия.
Действительно, некачественные или устаревшие материалы, используемые при изготовлении колпачков, значительно снижают их ресурс. Если говорить о естественном износе, то его средний интервал — 20000 километров пробега автомобиля. В результате постоянной работы детали, эластичный, резиновый материал со временем затвердевает, начинает истираться и изнашиваться. Повреждение изделия при проведении некачественных ремонтных работ достаточно распространенная проблема. Дело в том, что для извлечения маслосъемных колпачков требуется специальный съемник. Некоторые автолюбители при проведении работ с разборкой двигателя поддевают колпачки при помощи двух плоских отверток, что приводит к повреждениям направляющих втулок клапанов.
