Замена сальника коленвала ваз 2114 своими руками

Типы датчиков

Датчики различаются по принципу действия и конструктивным особенностям.

индуктивного типа. Внутри расположен металлический стержень, имеющий на наружном конце магнит. Он предназначен для намагничивания стержня. Вокруг этого стержня намотана обмотка, из медного провода, концы которой выведены в виде разъёмов для подключения проводов. Принцип работы датчика положения коленчатого вала индуктивного типа: при нахождении стального предмета рядом со стержнем на выводах появляется сигнал.
принцип работы датчика коленвала следующего типа немного другой. Внутри у него расположен датчик холла. При поднесении к нему металлического предмета его состояние меняется (с логического ноля на единицу и наоборот).
частотные. Рассмотрим, как работает датчик коленвала данного вида. Блок управления двигателя генерирует импульсы определённой частоты. Они подаются на датчик и при поднесении металлического предмета к датчику частота генерации меняется. По изменению частоты контроллер определяет наличие предмета возле датчика. Датчик реагирует на металл зубьев венца коленчатого вала (на некоторых авто он находится на моховике).

Замена заднего

Следует отметить, что диски сцепления могут замасливаться из-за возникновения течи через сальник первичного вала коробки переключения передач, либо из-за заднего сальника коленвала.

Запахи у масла из двигателя и трансмиссии разные, потому многие опытные специалисты могут за счет запаха определить, с каким именно элементом возникли проблемы.

Есть и визуальный метод определения. Для этого возьмите любую емкость, налейте туда немного воды или просто используйте лужу возле вашего гаража. Капнув в воду масло, подтекающее на дисках сцепления, следите за его поведение. Если масло растечется и превратится в радужную пленку — это масло из коробки передач. А если масло останется в воде в виде зерновидной капли, речь идет о моторной смазывающей жидкости.

Менять задний сальник на деле несколько сложнее, нежели передний. Но это не отнимает того факта, что работу все равно более чем реально выполнить своими руками.

В разобранном состоянии

Следуя инструкции шаг за шагом, замена сальника коленвала на ВАЗ 2114 станет для вас достаточно простым мероприятием, которое пополнит ваш багаж опыта по самостоятельному ремонту автомобиля.

Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
Сделайте пометки расположения маховика относительно коленвала, после чего демонтируйте его.
Далее снимается задний щиток картера сцепления с направляющих втулок.
Следующий шаг — демонтаж восьми болтов, которые отвечают за фиксацию сальника.
Так вы сумеете снять держатель.
Сальник выпрессовывается из своего держателя.
Новый элемент устанавливается на место старого до упора. Здесь вам вновь потребуется оправка. Ее наружный диаметр составляет 99 миллиметров. Запрессуйте элемент таким образом, чтобы он рабочей кромкой был направлен внутрь.
Чтобы запрессовка выполнялась проще, на посадочной кромке элемента делается фаска с помощью надфиля. Альтернативный инструмент для фаски — это наждачный круг небольшого размера.
Теперь меняем прокладку, которая наверняка порвалась на держателе. Даже если старая прокладка выглядит нормально, настоятельно рекомендуем заменить ее на новую.
Прокладка приклеивается специальной смазкой густой консистенции. Это обеспечит прочность ее удержания, а также дополнительную герметичность соединения.
Рабочая кромка впрессовываемого сальника обрабатывается обычным моторным маслом, как и в случае с передним.
Аналогичной обработке подвергается фланец коленвала.
Крепежи масляного картера мотора к блоку цилиндров необходимо будет немного ослабить. Для этого достаточно сделать 2-3 оборота на каждом из 14 болтов, на которых удерживается картер.
Во время установки держателя рабочая кромка нового сальника аккуратно заправляется на фланец коленчатого вала. Вооружитесь с данной целью деревянной палочкой, но не используйте металлические предметы.
Закрутите обратно болты держателя.
Заверните назад крепежные болты картера мотора.
Поставьте задний щиток картера сцепления обратно на направляющие втулки.
Согласно нанесенным ранее местам, монтируйте на своем место маховик, КПП и сцепление. Чтобы крепежные болты маховика обладали высоким качеством сцепления и надежности, предварительно нанесите на их резьбовую часть герметик.

Очевидно, что выполнить замену сальников коленвала на автомобиле ВАЗ 2114 вполне реально своими руками. Процедура требует аккуратности и последовательности действий. Плюс не забывайте применять новые автозапчасти высокого качества, чтобы спустя короткий промежуток времени не пришлось всю процедуру проводить заново.

Последствия протечки

Разберем последствия, которые могут возникнуть в результате эксплуатации авто с потекшим сальником. Подробнее о протечке устройства узнаете из ролика канала Небитанекрашена.

Можно ли ездить?

Кроме необходимости постоянного добавления моторной жидкости, водитель может столкнуться с серьезными проблемами. Силовой агрегат начнет засоряться, что приведет к его дальнейшей промывке, ведь к маслу будет прилипать грязь. Недостаток смазочного вещества в системе станет причиной поломки агрегата, а также основных механизмов мотора в целом. Оборвется ремень ГРМ, а это может привести к повреждению клапанов. В конечном счете потребуется капитальный ремонт агрегата. При протекании заднего сальника могут возникнуть неисправности в работе коробки передач. Иногда проблема приводит к появлению неполадок в работе электрического оборудования либо контроллеров и датчиков. Скопление пыли на устройствах негативно влияет на их функциональность.

Течь из-под переднего сальника

Неважно, почему течет сальник коленвала. При появлении первых симптомов неисправность надо устранять

Это чревато такими последствиями:

обрыв ремешка ГРМ;
повреждение клапанов, из-за чего потребуется их менять и выполнять притирку;
необходимость шлифовки поверхности ГБЦ;
повреждение прокладки головки блока;
утечка масла и охлаждающей жидкости, что приведет к необходимости их покупки и добавления;
ремонт головки блока потребует замены болтов, фиксирующих устройство;
повреждение поршней;
необходимость замены прокладки поддона, поскольку потребуется смена рабочей жидкости;
изгиб и повреждение поршневых колец.

Протечка заднего сальника

Подробнее о причинах и последствиях протечки устройства можете узнать из ролика, снятого пользователем Саня Автослесарь.

Если произошло повреждение задней детали, то для устранения неполадок обычно приходится демонтировать трансмиссию, механизм сцепления с валом, а также маховик. Все зависит от конструктивных особенностей конкретной модели авто, но в большинстве случаев демонтаж этих агрегатов и узлов необходим. Это потребуется сделать для того, чтобы получить доступ к детали. Из-за утечки смазочного вещества может заливать само сцепление, из-за чего узел потеряет фрикционные свойства.

Это приведет к:

потере мощности двигателя авто;
повышению расхода потребляемого горючего, поскольку водителю придется сильнее жать на педаль газа для обеспечения стандартной мощности ДВС;
необходимости добавления смазки в мотор.

Причины протечки

Для начала разберем причины, по которым протекает из-под сальника коленчатого вала. Прежде чем искать место утечки, надо разобраться, какой конкретно элемент вышел из строя.

В автомобиле может быть два сальника:

Передний. Эта деталь характеризуется небольшими размерами и невысоким ресурсом эксплуатации. Обычно он ломается и протекает чаще.
Задний. Обычно ресурс эксплуатации этой детали более высокий. Как правило, он соответствует сроку службы транспортного средства в целом. Размеры заднего сальника больше, чем переднего.

Потекший сальник коленвала

Ниже рассмотрены причины, из-за которых необходимо снимать и производить смену сальника:

Естественный износ. С такой проблемой автовладельцы сталкиваются при пробеге транспортного средства более 100 тысяч км. Естественный износ обусловлен вибрациями, которые издает коленвал, что способствует разрушению внутренней составляющей детали. Ведь сальник плотно крепится и прилегает к валу. В течение всего срока службы устройство разбивается и может потерять свою форму, из-за чего оно будет отходить от поверхности узла.
Разрушение конструкции в результате длительной стоянки транспортного средства на улице зимой. Если автомобиль не используется, то сальник может засохнуть либо затвердеть из-за долгого воздействия отрицательных температур. В результате засыхания устройство будет не в состоянии плотно прилегать к коленвалу.
Новые детали текут из-за заводских дефектов. Если сальник прослужил недолго, дело заключается в плохом качестве используемого для его разработки материала. Чтобы не допустить такой проблемы, специалисты рекомендуют не использовать детали от неизвестных производителей на машины.
Ошибки, допущенные в результате установки. Проблема возникает при неравномерном монтаже устройства на коленчатый вал. При установке сальник забивается в посадочное место с помощью молотка слабыми ударами. Но лучше использовать специальный инструмент для монтажа, это облегчит процесс и не повредит устройство.
Проблемы в работе силового агрегата. Появление дефектов в работе мотора таких, как увеличение давления картерных газов, может привести к утечке. Из-за этого сальник силой выдавливается. В месте прилегания детали к коленвалу появляется зазор, через который выходит моторная жидкость.

Наглядная инструкция по замене устройства предоставлена каналом KozTas.

Как определить место утечки

Видя следы потеков, многие автолюбители сразу меняют сальник, не разобравшись в причине. В итоге необходимость замены масляного фильтра не отпадает. Прежде чем менять устройство и ликвидировать следы протечки, надо определиться с тем, какая деталь вышла из строя. При появлении следов масла в задней части силового агрегата следует выполнить визуальную диагностику поддона, а также блока трансмиссии. Утечка может произойти и в коробке передач, поэтому капните масло на воду. Если протекает сальник на КПП, то смазка сразу расплывается по поверхности воды, а жидкость из двигателя будет держаться на ней в виде капли.

К признакам утечки можно отнести недостаток моторного масла в системе смазки. Если вы проверите уровень масла и обнаружите, что его не хватает, не нужно сразу заливать жидкость. Выполните проверку мотора на предмет наличия протечки, после чего можно устранять проблему.

Замена переднего сальника коленвала на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Сальник коленчатого вала — благодаря нему масло не выплёскивается через край коленвала, всего сальника у вала два, по научному, передний сальник, задний сальник, передний ещё можно самому поменять но вот задний уже проблемно будет, для этого снять коробку передач будет нужно, потом маховик, за это не все люди возьмутся.

Примечание! Снимается передний сальник по времени не быстро, во время работы, два шкива коленвала снять придётся, ремень генератора, подкрылку, колесо, ну и так по мелочи, но чтобы это всё снять, понадобятся инструменты, а именно: Всем тем запаситесь что нужно для снятия и установки ремня ГРМ (Читайте: «Замена ремня ГРМ на десятках »), а так же две плоских отвёртки понадобятся Вам, молоток не большой, головка подходящего размера чтобы сальник запрессовать обратно, плоскогубцы и моторное масло, точно такое же какое залито на данный момент у Вас в двигатель автомобиля!

Где находится передний сальник коленвала? Автомобили ВАЗ 2110 комплектуются множествами двигателями, начиная от карбюраторного движка взятого от девятки и заканчивая инжекторным 124 движком, с 16 клапанной головой, но низ, а именно блок цилиндров поршневая группа у них у всех одна и та же и поэтому сальник коленвала, на всех движках располагается в одном и том же месте, но только снимать сальник на 124 движке по сложнее будет, потому что не так просто на них ремень ГРМ скинуть и установить его обратно, а это будет нужно сделать, более подробно местонахождение данного сальника можно увидеть на двух фотографиях чуть ниже, на большом фото мы указали шкив коленвала (За ним ещё один шкив стоит их все снять будет нужно), а на маленьком фото уже виден сам сальник и оба шкива сняты с автомобиля.

Когда нужно менять передний сальник коленвала? Сальники меняются только после того как через них масло выливаться начнёт, понять это можно заглянув под автомобиль (Если лето и на улице сухо), или же просто если масло начало быстро уходить, то сальники тоже стоит проверить, если окажется что масло выдавливается именно через передний сальник коленвала или задний (Не суть), то сразу стоит проверить систему вентиляции картерных газов и по возможности прочистить её или если шланги в ней пережаты, то исправить данную проблему, так как вентиляции картера, очень сильно влияет на сальники коленвала и начинать лучше всего именно с неё и возможно, проблема исчезнет и сальники никакие менять не придётся (см. статью: «Очистка системы вентиляции картера на десятках »).

Примечание! Как правило когда сальник изнашивается и через него начинает вытекать по чуть чуть масло, при работе движка, шкив разбрызгивает всё масло по двигателю и в связи с этим масло и на ремень ГРМ чуть-чуть попадает и на сам движок, а это очень плохо, в конечном итоге получается так что ремень весь в масле будет (Из-за этого он перескочить может и машина троить начнёт), поэтому заглядывайте под двигатель когда есть возможность, снимайте как можно чаще крышку ГРМ, всё под ней смотрите и если окажется такое что сальник порвался чуть-чуть и не держит герметичность в системе смазки, то Вы это сразу увидите и проблем в будущем с машиной не произойдёт и Вы будете уверены что не встанете на трассе на длительное время!

Признаки негерметичности сальника коленвала

Основной признак, по которому обычные владельцы ВАЗ 2114 и малограмотные сервисмены «приговаривают» сальники, — это течь масла. Действительно, замасленный поддон и блок со стороны ГРМ — признак течи переднего сальника, а потеки в районе маховика — заднего. Но есть два «но».

Во-первых, течь масла может быть вызвана и другими причинами, а, во-вторых, негерметичность сальников может быть следствием более серьезной неисправности.

Среди распространенных причин течи масла в районе сальников:

Датчик давления масла или кронштейн масляного фильтра: масло может капать с них на привод и разлетаться вокруг.
Течь с заглушки масляного канала под кожухом ГБЦ.
Течь с сальника распредвала.
Особенность ВАЗ 2114 с мотором на 8 клапанов: отверстие первой с передней стороны двигателя шпильки коллектора проходит сквозь масляный канал. При замене прокладки на впуске эту шпильку нужно смазывать герметиком, иначе появится течь.

Часто проблемы с сальниками являются симптомами других неисправностей. Если вскоре после замены течь появляется снова, дело может быть в некачественной расходке, а может быть результатом следующих проблем:

Забит сапун (актуально для двигателей ВАЗ 2114 с большим пробегом — более 200 тысяч километров), и сальник выдавливается картерными газами. Нелишним при замене будет снять клапанную крышку и прочистить фильтрующую сетку.
Залегли кольца. Еще одна причина выдавливания масла через сальник. В этом случае дополнительными признаками будут неровная компрессия и течи масла с проверочного щупа.
При люфте распредвала сальник может выдавливаться самим валом при нажатии сцепления. Один из самых печальных случаев: выход — капиталка двигателя.

Еще одной причиной течи с сальника может быть заливка низковязкостного масла. Соблюдайте рекомендации завода-изготовителя по маслам для ВАЗ 2114.

В любом случае вместе с заменой сальников лучше проверить состояние узлов, с которыми может быть связана их негерметичность.

Замена сальника распределительного вала двигателя автомобилей ВАЗ 2108, 2109, 21099

Потекший сальник распределительного вала (распредвала) двигателя 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099 необходимо сразу менять. Моторное масло через него попадает на ремень привода ГРМ тем самым очень быстро выводит его из строя. Проверять состояние сальника распредвала рекомендуется каждую замену масла (10.000 км пробега), благо для этого нужно всего лишь снять переднюю крышку привода ГРМ.

— Ключи (рожковые, накидные или головки) на 10, 17, плюс спецключ для натяжения ремня ГРМ.

— Толстая шлицевая ответрка.

— Крючок из стальной проволоки (для извлечения сальника — можно изготовить самостоятельно).

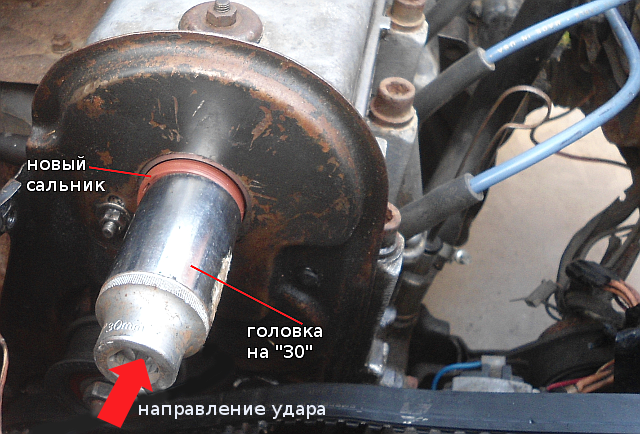

— Оправка или головка на 30 (для запрессовки нового сальника).

— Герметик для прокладок.

— Новый сальник распредвала (он же передний сальник коленчатого вала, сальник КПП).

Подготовительные работы

— Снимаем переднюю крышку привода ГРМ двигателя

Отворачиваем ключом на 10 три болта ее крепления и снимаем сдвинув вверх.

— Снимаем бачок омывающей жидкости

— Совмещаем установочные метки привода ГРМ двигателя

Проворачиваем коленчатый вал по часовой стрелке за зубцы на маховике толстой шлицевой отверткой через лючок в картере сцепления до совмещения меток.

— Снимаем ремень ГРМ со шкива распредвала

Для этого ослабляем ключом на 17 затяжку гайки крепления натяжного ролика (против часовой стрелки) и снимаем ремень сдвинув его со шкива. Полностью ремень с двигателя можно не снимать.

— Снимаем шкив распределительного вала

Фиксируем его через отверстие от проворачивания торцевым ключом за одну из гаек крепления задней крышки привода ГРМ и ключом на 17 отворачиваем фиксирующий шкив болт. Аккуратно сдвигаем шкив с вала.

Извлекаем из паза на хвостовике вала шпонку.

Порядок замены сальника распределительного вала на двигателях 2108, 21081, 21083

— Извлекаем старый сальник из посадочного гнезда

Поддеваем его крючком и тянем на себя. При поддевании стараемся не поцарапать поверхность распредвала. Так же можно извлечь сальник распредвала при помощи отвертки, загнутых плоскогубцев и т.д., кому как удобнее.

— Устанавливаем новый сальник распредвала

Очищаем посадочное гнездо под сальник от остатков герметика (если он был), моторного масла и грязи. Смазываем поверхность распредвала под сальник моторным маслом. Если не уверены, что сальник будет плотно сидеть в гнезде, наносим на его внешнюю часть, контактирующую с гнездом, тонкий слой герметика.

Рукой задвигаем до упора сальник по валу в посадочное гнездо, стараясь не повредить его рабочую кромку. Через оправку (или головку на 30) легкими и аккуратными ударами молотка запрессовываем его в посадочное гнездо.

— Собираем привод ГРМ

Устанавливаем на место шпонку и шкив распредвала. На болт шкива наносим герметик и затягиваем его моментом 98-109 Н.м. Установочную метку на шкиву совмещаем с меткой на выступе задней крышки привода ГРМ.

Устанавливаем ремень привода ГРМ. Если он в масле, заменяем новым. Проверяем совпадение установочных меток на шкиву распредвала и на на маховике (в лючке на картере сцепления). Натягиваем ремень натяжным роликом используя спецключ (подробнее см. «Замена ремня ГРМ 2108, 2109, 21099»).

Дожидаемся пока застынет герметик и пускаем двигатель. Проверяем не подтекает ли моторное масло вновь. Если подтекает опять, см. ниже о причинах подтекания.

Примечания и дополнения

— Описанная выше замена сальника распределительного вала применима как к карбюраторным двигателям 2108, 21081, 21083, так и к инжекторному 2111.

— Причин у течи моторного масла под сальник распредвала может быть несколько: износ рабочей поверхности самого сальника (срок их службы 40-50 тыс км пробега при условии, что изделие качественное), износ рабочей поверхности под сальник на распредвалу (возрастной или при наличии рисок и царапин от неаккуратной предъидущей замены), повышенное давление в картере двигателя по причине износа поршневой или засорения системы вентиляции и пр. Подробнее см. «Гонит масло под сальники двигателя причины, устранение неисправности».

Еще статьи по двигателю автомобилей ВАЗ 2108, 2109, 21099

— Замена переднего сальника коленчатого вала двигателя 2108, 21081, 21083

— Замена заднего сальника коленчатого вала двигателя 2108, 21081, 21083

Замена переднего сальника коленвала ВАЗ 2108

Замена переднего сальника коленчатого вала назревает в тех случаях, когда он перестаёт работать должным образом.

Признаки появляющихся проблем:

подтекание масла или другой жидкости;
сальник «забирает масло»;
следы масла в передней части картера.

Собственно говоря, появление следов масла или другой, неопределяемой, жидкости в передней части картера мотора в первую очередь призывает проверить систему вентиляции картера. Чаще всего проблема именно в том, что она забилась. Однако если система вентиляции в порядке, — пора проверить сальник коленчатого вала.

Следует отметить, что подтекание масла невнимательному автолюбителю заметить сложно. Ведь для этого необходимо по меньшей мере каждое утро, уезжая со стоянки, делать остановку в паре метров от места парковки, чтобы проконтролировать наличие (или, скорее, отсутствие) маслянистых или прочих следов. Однако такая перестраховка имеет под собой серьёзные основания: с помощью такой примитивной диагностики можно обнаружить проблему если не на первом этапе, то, во всяком случае, до того, как она разрушит двигатель или приведёт к другим, крайне неприятным, последствиям.

Если проблема действительно в сальнике, то его можно достаточно легко заменить самостоятельно. Причём сделать это может даже начинающий автолюбитель.

Инструменты, которые необходимы для замены сальника:

3 ключа на 10, накидной, торцовый и рожковый;
ключи на 17 и 28;
специальный ключ для регулировки ремня ГРМ;
домкрат;
отвёртки.

Кроме того, понадобятся также пустая ёмкость для слива масла, графитовая смазка, новая канистра с маслом, герметик. И, конечно же, новый сальник и, конечно же, прокладка для масляного насоса. Последняя заменяется при каждом вмешательстве, и тем более при замене сальника.

Как заменить передний сальник коленвала на ВАЗ 2110-ВАЗ 2112?

Примечание! В данной статье описывается процесс замены сальника только лишь на 16 клапанных автомобилях, если у Вас 8 клапанное десятое семейство, то в этом случае, переходите на статью под названием: «Замена сальника коленвала на девятках » в ней на примере 8 клапанного движка всё описано!

Снятие: Чтобы снять сальник, сначала ремень снимите ГРМ со всех верхних шкивов и роликов (Как это сделать, описано в статье по замене ремня ГРМ на автомобиле, ссылку на данную статью мы уже приводили в самом начале статье, листайте выше), затем ремень генератора снять будет нужно со шкива коленвала (Как снять ремень, описано в статье: «Смена ремня генератора на ВАЗ »), после проделанных операций, приступайте к снятию большой и малой шестерни коленчатого вала, обе шестерни крепятся за счёт одного болта (Он их в центральной части удерживает) который вывернуть накидным ключом или головкой с удлинителем будет нужно (см. фото 1), но чтобы добраться до него, домкратом придётся правую сторону поднять (По ходу движения автомобиля смотрите), снять колесо (Как снять колесо, читайте в статье: Правильная замена колёс на автомобилях) и при необходимости снять ещё подкрылку, если подкрылка не мешает, то не снимая её выворачивайте болт крепления шкивов и первым делом, снимите большой шкив с коленчатого вала, на нём же установлена шайба, чтобы её не потерять, снимите её с большого шкива коленвала (см. фото 2), следом ремень с маленького шкива скиньте (см. фото 3) и в завершение, сам маленький шкив снимите с вала, на этом всё, можете считать что Вы добрались до сальника, но есть один нюанс, на шкиве коленвала есть шпонка, чтобы её не потерять, пассатижами аккуратно снимите её и отложите в сторонку (см

фото 4), когда это будет сделано, можете извлечь сальник из крышки масляного насоса при помощи тонких отвёрток, когда будете извлекать, обратите внимание на то какой он стороной стоит, новый сальник устанавливайте точно так же

Установка: Ставится сальник при помощи отрезка трубы или головки подходящего диаметра, то есть он прислоняется сперва к своему посадочному месту, а затем забивается во внутрь (см. фото 1), сальник должен будет сесть четко, если будет нужно, заправьте его при помощи отвёртки или карандаша, когда с установкой сальника всё закончено будет, установите оба шкива на своё место и заметьте чтобы установить большой шкив на маленький, отверстия Б и А между собой совпасть должны будут, ещё шпонку установить не забудьте на коленчатый вал и перед установкой большого шкива, ремень оденьте на маленький (Кстати ремень устанавливайте точно так же как он и стоял, обычно на них стрелка есть, она должна будет смотреть в ту же сторону в которую смотрела при снятии или просто смените ремень на новый, его то уж как хочешь можно устанавливать на шкивы и ролики), после сборки, заведите автомобиль и посмотрите, не выбрасывает ли масло через сальник.

Примечание! Перед установкой, сальник смазывается моторным маслом и точно тем же, который в двигатель залит автомобиля, делается это лишь для того, чтобы сальник легче установить было (А смазывать нужно рабочую кромку, она на фото ниже стрелкой указана)!

Дополнительный видео-ролик: Посмотрите ролик ниже, в нём показывается замена сальников распределительных валов, а так же замена переднего сальника коленвала, если Вы сальника распредвалов менять не будете, то можете не снимать их шкивы с автомобиля.

Последовательность действий на ВАЗ-2114 с 8 клапанами

Автомобиль устанавливается на смотровую яму. Под задние колёса устанавливаются противооткатные башмаки. Правое переднее колесо поддомкрачивается и снимается с помощью торцового ключа. Также снимается защита двигателя.
Открывается капот автомобиля и снимается крышка ремня ГРМ. Теперь имеется доступ к шкивам коленвала, распредвала и к самому ремню.
Перед дальнейшими операциями 1 цилиндр двигателя выставляется в верхнюю мёртвую точку. Для этого распредвал и коленвал вращаются до тех пор, пока метки на их шкивах не совместятся с метками на крышке корпуса ГРМ.
Теперь снимается ремень ГРМ. Чтобы избежать повреждений, ремень предварительно ослабляется. Для этого с помощью ключа на 10 снимается правый подкрылок автомобиля. Открывается доступ к ремню генератора и к его шкиву. Ремень и шкив снимаются. После этого ослабляется натяжной ролик ремня ГРМ и ремень снимается.
Далее снимается шкив коленвала, после чего откручивается заглушка на сливном отверстии двигател, и моторное масло сливается в заранее подставленную ёмкость. После этого снимается поддон двигателя, который крепится на 16 болтах.
После этого снимается маслоприёмник. Он тщательно осматривается на предмет засоров и загрязнений. Если таковые обнаруживаются, то маслоприёмник продувается сжатым воздухом.
Теперь снимается масляный насос. Для этого откручивается 6 болтов, которыми он крепится к блоку.
Как правило, старая прокладка под масляным насосом к моменту замены сальника тоже изнашивается. Так что куски старой прокладки тщательно отскребаются отвёрткой и выбрасываются.
После снятия масляного насоса открывается доступ к сальнику коленвала. Он извлекается из гнезда пальцами. Если вручную вынуть старый сальник не получается, для его вытаскивания используется пара плоских отвёрток, которыми он поддевается с противоположных краёв.
Гнездо сальника тщательно протирается ветошью. После этого туда устанавливается новый сальник. Как правило, он не садится на место сразу. Поэтому для его полной посадки в качестве оправки используется торцовая головка на 32. Она устанавливается на сальник, после чего по ней наносится несколько точных ударов молотком.
После этого производится обратная сборка всех узлов, а в двигатель заливается новое моторное масло.

Лада Приора (2013+). Замена сальников распределительных валов двигателя ВАЗ-21126, -21127

Оценить состояние сальников распределительных валов удобно при проведении регламентной работы по проверке состояния ремня привода ГРМ. Сальник меняем при наличии следов моторного масла под зубчатым шкивом распределительного вала или на ремне привода ГРМ. При обнаружении течи масла только через один сальник рекомендуем сразу провести замену обоих сальников. При этом необходимо также заменить ремень привода ГРМ, так как попавшее на ремень масло приведет к быстрому выходу из строя ремня.

Снимаем верхнюю переднюю крышку ремня привода ГРМ (см. «Замена ремня привода газораспределительного механизма»). Показываем замену сальника распределительного вала впускных клапанов. Снимаем датчик фаз (см. «Снятие датчика фаз»).

Накидным ключом «на 17» ослабляем затяжку болта крепления зубчатого шкива распределительного вала, удерживая шкив от проворачивания с помощью приспособления.
При выполнении этой операции не повредите задающий диск датчика фаз.

При отсутствии приспособления вставляем в одно из отверстий шкива распределительного вала лезвие отвертки большого размера и, подобрав положение накидного ключа (с двенадцатигранным кольцом) на головке болта относительно отверстия в шкиве и отвертки…

…ослабляем затяжку болта, перемещая отверткой ключ против часовой стрелки (создав «пару сил»).
Аналогично ослабляем затяжку болта крепления зубчатого шкива распределительного вала выпускных клапанов.

Снимаем ремень привода ГРМ (см.

«Замена ремня привода газораспределительного механизма»).

После снятия ремня нельзя проворачивать коленчатый и распределительные валы на большие углы, чтобы не допустить утыкания поршней и клапанов.
Отворачиваем болт крепления зубчатого шкива распределительного вала.

Снимаем шкив с носка распределительного вала…

Поддев отверткой сальник (при этом не повредите шейку вала)…
…вынимаем его из гнезда головки блока цилиндров.

Наносим на рабочую кромку нового сальника тонкий слой моторного масла.

Запрессовываем сальник инструментальной головкой или отрезком трубы подходящего размера.
Замену сальника распределительного вала выпускных клапанов проводим аналогично.

Собираем привод ГРМ (см.

«Замена ремня привода газораспределительного механизма»).

Аналогично меняем сальник распределительного вала впускных клапанов. Перед установкой зубчатых шкивов протираем внутреннюю полость задней крышки привода ГРМ от подтеков масла.

При установке зубчатого шкива совмещаем паз 1 его центрального отверстия со шпонкой 2 на носке распределительного вала (для наглядности показано на снятых деталях).

Выставляем по меткам фазы газораспределения и устанавливаем новый ремень привода ГРМ (см. «Замена ремня привода распределительного механизма», с. 43). Болты крепления зубчатых шкивов распределительных валов затягиваем моментом 70-83 Н-м.

Выбор сальника

К выбору сальника распределительного вала стоит относиться серьезно, поскольку именно от этой детали зависит, насколько эффективно используются распределительные валы. Обычно эти детали можно подобрать по размеру. Так, размер сальника распределительного вала для ВАЗ-2110 составляет: 42х28 мм. Но, рекомендуется покупать детали именно под автомобили.

Оригинал

– оригинальный каталожный номер сальника распредвала. Впускной и выпускной вариант изделия являются взаимозаменяемые, в отличие от самых валов.

2108-1005034 — это подделка! Надписи не чёткие. Осторожнее подходите к выборуСредняя стоимость составляет до 100 рублей за 1 штуку, если речь идет о изготовлении АвтоВАЗ.

Заменители

Конечно, не всегда можно найти оригинал, поэтому существует перечень аналогов, которые можно применять. Они являются сертифицированными и размер подходит. Таблица заменителей стандартного сальника распредвала для ВАЗ-2110:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Master-sport	2108-1005034ACM-PCS-MS
Reinz
Elring
Herzog	HL8 5034
Trialli	PM 155
Corteco	16012080B
Trialli	PM 785

Сальник распредвала производства «Ерлинг».

Как заменить датчик фаз ВАЗ 2114, самостоятельно.

А вот его замена – очень легкая работа. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Новый датчик нужно помазать герметиком, слой должен бить маленький, и перед установкой нужно выдержать примерно минут пять. Устанавливаем его на посадочное место, подключаем провода.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Вот и все работы вышло, как говорится на десять минут. Да цена самого датчика лежит в пределах 15 долларов в зависимости от регионов.

Источники

http://vaz-russia.ru/remont-vaz-2113/zamena-perednego-salnika-kolenvala-na-vaz-2113-vaz-2114-vaz-2115.html
http://nadomkrat.ru/elektrooborudovaniye/datchik-polozheniya-kolenchatogo-vala-vaz-2114
http://remontavtovaz.ru/vaz-2114/datchik-faz-df-vaz-2114-vaz-2115-neispravnosti-i-zamena.html

Признаки неисправности

Признаки неисправности ДПКВ могут быть различные. Часто, на торце самого датчика, налипает грязь, которая может быть помехой при считывании. Также симптомы неисправности датчика коленвала могут быть следующими:

Режим «холостого хода» нестабилен;
Обороты двигателя растут или падают самопроизвольно;
Падает мощность;
Во время разгона ощущается «провал»;
Авто плохо заводится.

В этих случаях, по большей части, датчик положения коленвала ВАЗ 2114 идет на замену.

Кроме этого, датчик коленвала ВАЗ 2114 вполне может быть исправен. А на «приборке» вылезет ошибка дпкв (0335 либо 0336). Причиной этого может быть обрыв провода возле разъёма. Это легко определяется визуально, тогда достаточно заменить разъём без замены самого датчика.

Если владелец замечает признаки неисправности датчика коленвала на своём автомобиле, то это «сигнал» о необходимости диагностики.

Не трудно догадаться, где находится датчик коленвала на ВАЗ 2114. Как и у многих других моделей ВАЗ, он крепится к двигателю, а конкретнее к масляному насосу, возле приводного шкива генератора, на его крышку. Крепится датчик с помощью одного болта, что типично для многих моделей данного семейства.

Характерные причины поломки:

Физическая поломка корпуса;
Межвитковое замыкание витков обмотки, влечёт за собой изменение частоты генерации, передаваемой в блок управления (датчики частотного типа);
Аварийный износ или утрата зубьев шкива.
