Ремень привода газораспределительного механизма (грм) — замена

Снятие

Перед работой автомобиль следует поместить на подъемник (можно на эстакаду).

1. Отключаем бортовую сеть путем снятия клемм с выводов АКБ.
2. Теперь добиваемся положения поршня, находящегося внутри первого цилиндра, в состоянии верхней мертвой точки. Для этого вращаем (по ходу часов) коленчатый вал, ухватив болт его шкива подходящим ключом. Достижение ВМТ проверяется по совпадению меток, присутствующих, как на поверхности самого шкива вала, так и на тыльной стороне крыши ГРМ.
3. Теперь оба вала (распределительный с коленчатым) следует зафиксировать, чтобы не нарушилось достигнутое положение поршня.
4. Снятие защитной крышки данного узла выполняем с применением ключа на «10».
5. Также демонтируем шкив ременной передачи генератора.
6. Переходим к натяжному ролику и ослабляем его гайку с помощью ключа на «17».
7. Ремень ГРМ может быть снят вместе с указанным роликом. Выполняем это.

Некоторые нюансы

Как видно, замена ремня ГРМ на Лада Лагрус – операция не очень сложная, но практически всегда возникает одна сложность – после снятия ремня распредвалы немного проворачиваются из-за воздействия пружин клапанов. И это обязательно нужно учесть при сборке, поскольку смещение ремня даже на 1 зуб на шкиве вала приводит к неправильной работе силовой установки.

При этом осложняется и процесс надевания ремня, особенно на 16-клапанном двигателе.

Если на 8-клапанных агрегатах еще можно самому одной рукой при помощи ключа установить правильное положение распредвала, а второй – надеть на него ремень, то на моторе с двумя распределительными валами без помощника не обойтись (это в случае с использованием «народного» метода).

Если же при выполнении операции валы блокируются от вращения фиксирующей планкой, то проблем возникнуть не должно.

Как отмечено в начале, срок службы ремня во многом зависит от качества его изготовления. То же касается и заменяемых роликов.

Поэтому очень важно серьезно подойти к выбору этих элементов. Лучше всего, если и приводной ремень, и ролики – оригинальные

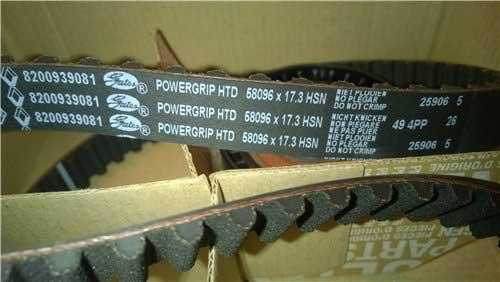

Каталожный номер ремня ГРМ 16-клапанного агрегата – 8201069699, 8-клапанного двигателя К7М – 8200939081, для двигателя ВАЗ подходит ремень от 8-клапанных моделей «Веста», «Калина».

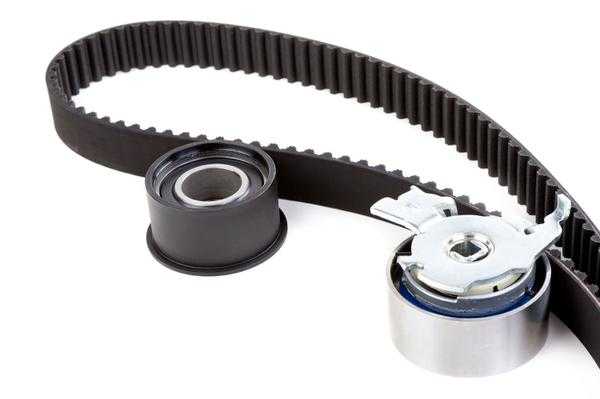

Чтобы меньше искать запчасти по каталожным номерам, оригинальные изделия поставляются комплектом, который включает в себя ремень вместе с роликами.

При этом не обязательно приобретать оригинальные запчасти, можно купить и аналоги. Но следует выбирать изделия проверенных фирм-производителей – BOSH, Febi, Dayco, Gates.

Напоследок отметим, что операция по замене ремня ГРМ на Лада Ларгус вполне выполнима и в гаражных условиях, поэтому не обязательно обращаться за ее проведением в сервисные центры, что к тому же позволит и неплохо сэкономить.

Но если желания или уверенности в том, что вы все сделаете правильно – нет, тогда все же лучше обратиться на СТО.

Видео по замене ремня ГРМ на Ларгусе.

«Народный» способ

Если выбран «народный» метод замены, то после подготовительного этапа делаем следующее:

Берем два тонких длинных прута и устанавливаем их в свечные отверстия 1 и 4 цилиндров (при этом помощник должен держать их строго вертикально); Проворачиваем коленчатый вал, при этом сами смотрим на фирменные значки «Рено» (ромбы) нанесенные на шкивах распределительных валом. Вращаем коленвал, пока эти значки не станут определенным образом, а именно: значок левого шкива должен быть вверху, а правого – внизу;
При этом помощник должен отметить, что поршни стали в ВМТ (пруты больше не поднимаются и дальнейший проворот коленвала приводит к их опусканию); Чтобы все правильно сделать, следует нанести метки на распределительные валы, пометив их положение, а также на маховике и его картере;
После нанесения меток можно снимать ремень

Делается это точно также, как описано выше, но при этом важно делать все аккуратно, чтобы случайно не провернуть коленчатый вал; После снятия ремня распредвалы немного провернуться (из-за воздействия пружин клапанов), но это на процесс замены не сильно повлияет; После снятия ремня и замены требуемых элементов, перед установкой нового привода, проверяем, не сместился ли коленчатый вал. При надобности устанавливаем его по нанесенным меткам; Надевать ремень следует начинать с коленчатого вала, затем он накидывается на помпу

Перед посадкой его на шкивы распределительных валов, необходимо установить их по меткам. Для этого помощник при помощи двух ключей за болты крепления шкивов проворачивает распредвалы, преодолевая усилие пружин, до совмещения нанесенных ранее меток. Далее валы удерживаются в таком положении, и на них надевается ремень; После ставиться на место натяжной ролик и проводится натяжка привода.

После установки приводного элемента следует провернуть коленчатый вал на 2 оборота и проверить, совпали ли нанесенные метки. Если где-то есть смещение, проводим снятие и установку ремня заново.

Если же все нормально, и метки совпали, устанавливаем на двигатель все снятые элементы.

Отметим, что оба описанных способа можно несколько совместить, а именно, при использовании «народного» метода, воспользоваться фиксирующим штифтом, чтобы блокировать коленчатый вал и предотвратить его случайный проворот.

Моторная линейка модели Ларгус

Данный универсал из Тольятти является «клоном» популярного «француза» «Dacia Logan MCV». Для Лада Ларгус производитель предусмотрел две версии силового агрегата, а именно:

• 87-сильную «четверку» (серия «11189») 8 клапанов, которая отлично знакома приверженцам моделей ВАЗ (по Гранте и Калине);
• французский агрегат «K4M» 16 клапанов, мощность которого достигает 102 л. с.

1,6-литровые двигатели оснащаются распределенным впрыском, который предусматривает соответствие требованиям нормативов «Евро-5».

Среди конструктивных особенностей моторов 8 клапанов присутствует риск загиба клапанов при обрыве ременной передачи ГРМ, и тогда требуется замена ремня ГРМ. Этот аспект заставляет владельцев Лада Ларгус не откладывать со своевременной проверкой состояния ремня и прибегать к замене спустя, как регламентированный срок (пробег), так и при появлении малейших признаков износа.

Какой нужно выбирать ремень?

Не является секретом тот факт, что на ресурсный срок ремня существенное воздействие оказывает его качественный параметр. Для версий Лада Ларгус 8 клапанов производители ремней предлагают широкий спектр вариантов. Для «ВАЗ» официальным поставщиком давно фигурирует фирма «Gates».

В качестве аналогов на рынке можно отыскать продукты от брендов:

• «Bosch» и «Pilenga»;
• «Dayco», «SKF» и пр.

Склоняться к отзывам владельцев не рекомендуем, поскольку они носят весьма противоречивый характер. Когда автомобиль 16 клапанов еще состоит на гарантийном сервисе, то единственным правильным решением будет учитывать рекомендации официальных представителей производителя. В иных ситуациях нелишним будет прибегнуть к собственному опыту (если имеется).

Заводская комплектация моделей LADA Largus у которых 16 клапанов предполагает установку ремня «117206842R GATES 6 РК 1822». Цена на этот «аксессуар» существенно превосходит ценовой параметр ремня, применяемого в ГРМ вариации 8 клапанов. В комплект производитель включил кроме самого ремня, еще ролик и устройство для натяжения. Рекомендуем параллельно с рассмотренной нами процедурой не полениться и заменить ремень вспомогательных агрегатов. Замена ремня ГРМ абсолютно не сложная процедура.

Не следует экономить на столь важном для мотора расходном компоненте, как приводной ремень газораспределительного узла, ведь несколько сотен рублей несоизмеримы с потерями финансового ресурса в случае неожиданной поломки мотора из-за обрыва. Сравнительно недавно все желающие смогли увидеть новое творение АвтоВАЗ Лада Ларгус, а она уже нашла своих поклонников во многих регионах РФ, пользуется у них повышенным спросом

Хорошая вместительность салона нравится семьям, которые любят путешествия на колёсах. Бюджетная стоимость понравилась многим небольшим компаниям, которые используют машину в качестве служебного авто

Сравнительно недавно все желающие смогли увидеть новое творение АвтоВАЗ Лада Ларгус, а она уже нашла своих поклонников во многих регионах РФ, пользуется у них повышенным спросом. Хорошая вместительность салона нравится семьям, которые любят путешествия на колёсах. Бюджетная стоимость понравилась многим небольшим компаниям, которые используют машину в качестве служебного авто.

Силовые агрегаты машины используют ремень в приводе клапанного механизма, поэтому рассмотрим, как проводится замена ремня ГРМ Лада Ларгус 8 клапанов.

Навеска ремня в 16-клапанном агрегате Ларгус

Монтаж производим по обратному алгоритму.

1. Ролик в паре с натяжным механизмом, как отмечалось, заменяем новыми аналогами.
2. Навешиваем ремень на все шкивы. Заметим, что последним действием будет навеска данного расходника на натяжной ролик.
3. Установка натяжного компонента производится на шпильку насоса охлаждения LADA Largus. Для этого отогнутый край кронштейна устройства вставляем в соответствующий паз, выполненный на корпусе помпы.
4. Теперь настало время выкрутить из ранее обозначенного отверстия контрольный болт и снять фиксирующую планку, которой мы ранее застопорили распределительные валы.
5. Выполняем поворот коленчатого вала на пару полных оборотов до момента совмещения пазов, выполненных на торцевых секциях распределительных валов.
6. Корректную позицию вала снова проверяем посредством вкручивания контрольного винта. Если все правильно, то болт удаляем, а проем отверстия закрываем указанной заглушкой.
7. Переходим к монтажу всех ранее снятых узлов и деталей.

Как заменить в 16-клапанной версии?

Подготовительный процесс носит аналогичный характер ранее рассмотренной процедуре.

• После вывешивания авто и обесточивания бортовой сети демонтируем картерную защиту.
• Под мотор LADA Largus устанавливаем подходящую подпорку.
• Воспользовавшись ключом 19-го размера, производим демонтаж правой опоры мотора.

• Демонтируем обе крышки защиты ГРМ.
• Прибегаем к необходимости блокировки коленвала.

• Демонтаж шкива привода вспомогательных агрегатов выполняем посредством обычного выворачивания болта. Понадобится ключ на «18».
• Перед непосредственным снятием ременной передачи выполняем установку поршня внутри первого «котла» в традиционное положение ВМТ. Для этого потребуется вращать коленвал, ухватившись за болт его шкива.

Выводы

Замена ремня и ролика ГРМ на Лада Ларгус довольно сложный процесс, поскольку требует некоторых знаний и умений. Но, если всё получается, то можно сэкономить неплохую сумму денежных средств. Выбор ремня и ролика остается за владельцем. Как правило, дешевые и дорогие детали ходят одинаково, поэтому особой разницы при выборе нет. Но, не рекомендуется покупать совсем дешевый ремень, он может быстро сноситься.
