Замена рулевых наконечников lada 21102 (ваз 21102) своими руками

Замена рулевых наконечников

Замена рулевых наконечников “десятки” может проводиться самостоятельно или на станции технического обслуживания. После замены своими руками следует все равно заехать на сервис и сделать развал-схождение колес. Любая замена рулевых тяг, рулевых наконечников на ВАЗ 2110 сбивает развал. Восстановление его возможно только на автосервисе на специальном стенде.

Ниже предлагается пошаговая инструкция по замене рулевых наконечников на ВАЗ 2110. Видео с наглядным процессом замены заметно упростит вам работу.

Для успешной замены рулевых наконечников ВАЗ 2110 понадобится следующий инструмент:

плоскогубцы;
три ключа на 13″, 19″, 22″;
специальный съемник, при его отсутствии можно использовать небольшой ломик молоток, но будет неудобно сделать хороший замах для удара;
щетка металлическая;
средство WD-40, или можно использовать обычную тормозную жидкость.

Когда весь инструмент под рукой, приступаем к замене рулевых наконечников на ВАЗ 2110:

1. Поднимаем на домкрате одну сторону автомобиля. Снимаем колесо. 2. Очищаем место, где рулевой наконечник соединен с поворотным кулаком. Для этого используем щетку. Брызгаем на гайку средством WD-40 или смачиваем тормозной жидкостью. Это намного облегчит процесс замены. 3. Плоскогубцами снимаем шплинт, который фиксирует резьбовое соединение. 4. Откручиваем гайку. Используя специальный съемник или ломик и молоток, выбиваем палец наконечника из кулака. Рулевой наконечник с тягой освобожден. 5. Ключом откручиваем болт, который крепит наконечник на тяге. 6. Выкручиваем рулевой наконечник. Перед съемом наконечника следует померить расстояние между сгоном и центральной частью наконечника. Это необходимо для установки нового наконечника примерно на том же расстоянии. 7. Новый наконечник рулевых тяг вкручиваем на место старого. Крепим к рулевой тяге. Палец шарнирного соединения вставляем в поворотный кулак, затягиваем гайкой и фиксируем шплинтом. 8. Устанавливаем обратно колесо, опускаем автомобиль с домкрата. 9. Проводим аналогичную замену с другой стороны. 10. После замены рулевых наконечников следует заехать на СТО и сделать развал-схождение. Как бы точно ни было измерено расстояние в п. 6, все равно развал-схождение сбивается.

Практически в любом магазине автомобильных запчастей можно купить рулевой наконечник ВАЗ 2110. Цена может колебаться в зависимости от производителя. Можно выбрать оригинальный рулевой наконечник ВАЗ 2110 или взять наконечник, изготовленный по лицензии.

Иногда контрактная запасная часть имеет более высокое качество изготовления, чем оригинал. Выбор делает сам владелец автомобиля, основываясь на личном опыте и рекомендациях друзей и знакомых. При покупке следует обратить на целостность резинового пыльника.

Как провести диагностику неполадок рулевых наконечников

Как было сказано выше, рулевое управление на этой модели состоит из таких деталей, как тяга и наконечники ВАЗ, если не установлен специальный спортивный руль. Был указан и усредненный показатель смены самой неустойчивой детали. Но надо учесть, что срок службы рулевых наконечников на ВАЗ в основном зависит от манеры езды владельца машины и качества дорог, на которых она эксплуатируется.

Любой водитель может заменить детали рулевого управления ВАЗ 2110. Основные симптомы, показывающие, что срочно требуется замена рулевых наконечников, следующие:

на поворотах автомобилем становится трудно управлять;
при этом слышен стук с одной или обеих сторон;
при осмотре шин становится очевидным, что протектор истирается неравномерно.

Последний случай может указывать не только на проблемы в рулевом управлении, но и на возможную неисправность в системе передней подвески. Тогда потребуется не только ремонт наконечников ВАЗ 2110, но и, скорее всего, смена некоторых деталей подвески. На этой марке машины все рулевые наконечники выполнены в виде шарнирных соединений, износ и истирание которых может привести к неисправностям, прямо влияющим на рулевое управление. Поэтому желательно проверять эти детали самостоятельно как можно чаще.

Начинают работу с визуального осмотра, который проводится с левой части автомобиля. Для этого колесо руля ВАЗ 2110 надо вывернуть до предела в правую сторону. Соответственно, для осмотра правого шарнира рулевая колонка выкручивается влево

При этом нужно особое внимание обратить на пыльник — он защищает наконечники, установленные на рулевые тяги

При разрыве или трещинах на его поверхности надо сразу браться за смену деталей, так как если диаметр отверстий относительно большой, то пыль, попадающая на шарниры, быстро выведет их из строя. После этого надо приступить ко второму этапу работ. Машину поднимают домкратом с одной стороны (колесо должно свободно вращаться в воздухе). Рукой трогают шарниры.

Если чувствуется хотя бы минимальный люфт, то рулевые наконечники следует полностью заменить с обеих сторон. Не нужно пытаться сэкономить, заменив одну деталь: такая экономия может дорого обойтись, если рулевая колонка откажет на трассе.

Что понадобится для замены рулевой рейки ВАЗ 2110

Для замены старой рейки на новую ВАЗ 2110 нам понадобятся: жидкость WD-40, тиски, съемник для демонтажа наконечников или молоток, рожковый ключ «на 13», «на 22», «на 19», накидной ключ с головкой «на 13», «на 17», «на 22», зубило и отвёртка, монтировка, домкрат, новая рулевая рейка.

Следует обратить внимание на тот факт, что рулевая рейка с усилителем руля ВАЗ 2110 с артикулом (21100340001030) стоит гораздо дороже. При покупке новой рейки, выгоднее брать рейку в сборе, чтобы были наконечники тяг и т.д., а выбирать новую деталь лучше, когда имеешь старую под рукой

Цена стандартной рейки на ВАЗ 2110 с артикулом (21100340001200) составит порядка 2500 р., а улучшенной версии с ГУР, стоят 15000 р.

Стоимость запчасти указана на весну 2017 года по Москве и области.

Установка рулевых наконечников

Для того чтобы обеспечить максимально точное схождение передних колес, необходимо подсчитать, на какое количество оборотов закручен старый рулевой наконечник. Но в этом случае вы сможете только грубо установить схождение. Более точную регулировку можно выполнить лишь на специальных стендах. Установка наконечников выполняется в таком порядке:

Установите новый наконечник. Желательно, чтобы расстояние от сгона до центра наконечника было таким же, как и на старом элементе.
Палец шарнира необходимо вставить в отверстии поворотного кулака.
Закрутите гайку и зафиксируйте ее при помощи шплинта.
Затяните все резьбовые соединения.

Обязательно после замены рулевых наконечников ВАЗ-2110 провести процедуру регулировки развала и схождения передних колес. Самостоятельно выполнить это довольно сложно, лучше воспользоваться услугами автомастерских.

Как проводится замена элементов рулевого управления на 2110

Это можно сделать самому или в пункте автосервиса. При самостоятельном выполнении работы все равно придется ехать на станцию технического обслуживания, чтобы сделать развал колес, так как если заменяются рулевые тяги и наконечники, то это его сбивает. А восстановить нормальное состояние колес можно только на специальном стенде.

До начала работ надо достать нужный инструмент и купить детали. После этого можно приступать к работе. Инструменты, материалы и приспособления, используемые в работе.

Тормозная жидкость.
Новые тяги и наконечники.
Съемник.
Молоток и ломик.
Металлическая щетка.
Гаечные ключи на 13, 19, 22.
Рулетка или линейка.

Этапы замены наконечников.

Домкратом поднимают одну сторону автомобиля и снимают колесо.
Тщательно очищают место, где находится соединение наконечника и поворотного кулака. Для этой цели можно использовать щетку. Поливают гайку жидкостью для заполнения тормозных систем с целью облегчения работы.
Снимают шплинт плоскогубцами — он служит фиксатором на резьбе.
Отвинчивают ключом гайку. Если его нет, то можно применить специальный съемник или выбить палец наконечника молотком и ломиком из кулачка. Если все прошло успешно, то доступ к шарниру и тягам свободен. Этот процесс показан на фото.
Гаечным ключом снимают болт, которым рулевые тяги соединены с наконечниками, а затем демонтируют сами детали. Перед этим надо измерить отрезок между сгоном и центром изделия. Это нужно, чтобы точно установить новый наконечник на таком же расстоянии.
Его вкручивают на место старой детали и закрепляют на рулевое управление (тягу). Вставляют на место в поворотный кулак, затягивают гайку и все фиксируют шплинтом.
Колесо ставят на место и опускают машину.
Все операции проводят вновь, но с другой стороны автомобиля.
После окончания работы надо поехать на станцию техобслуживания и проверить развал колес, так как после смены наконечников и тяг он обычно сбивается.

Цена новой детали зависит от производителя. Лучше использовать оригинальные детали от ВАЗ 2110. Сделать описанную работу по замене элемент рулевого управления автомобиля можно за несколько часов. При этом надо придерживаться очередности работ, описанных выше.

Порядок подтяжки рейки на Калине

Теперь нам нужно подлезть рукой под рулевую рейку в том месте, где на фото отмечено желтым кружком, только под низом, с внутренней стороны

и нащупать там резиновый колпачок, который необходимо извлечь, чтобы ключ лучше надевался:

Как видите на фото выше, удачно вынуть мне его не удалось, он лопнул пополам при изъятии, так как сидел довольно плотно. Постарайтесь такого не повторить. Далее, берем специальный ключ, о котором я упоминал выше:

И пробуем подлезть рукой под рейку Калины, чтобы вставить его в нужное отверстие — оно показано ниже, сфотографировал снизу, чтобы более понятно было, как все это выглядит:

Не стоит сильно подтягивать рулевую, так как вы можете переусердствовать и тогда при поворотах, рейку может закусывать, что небезопасно для вождения. Лично на моем примере, пришлось сдвинуть гайку примерно на 30 градусов. И этого вполне хватило, чтобы все стало нормально. Сразу же проверьте после выполнения данной процедуры, не возникают ли проблемы при поворотах руля до упора.

Теперь никаких стуков по щебню нет. Дорога как раз сегодня попалась хорошая для диагностики(при выезде из гаражей — сплошной щебень), вроде бы тишина. Другой вопрос — на сколько этого хватит? Посмотрим. Буду держать в курсе событий!

Как-то еще во времена владения ВАЗ 2110 пришлось столкнуться с проблемой стука рулевой рейки, который появлялся в основном по разбитой грунтовой дороге или по щебню. Стучать начинает в районе руля и четко слышится это дробление, причем отдавая вибрацией на самом руле. Проблема эта случается довольно часто, так как с нашими русскими дорогами рейка разбивается очень быстро. Чтобы устранить возникшие стуки, необходимо немного подтянуть рулевую специальным ключом.

Так как в данный момент у меня ВАЗ 2110 уже нет, и езжу сейчас на Калине, то пример проведения этой процедуры делал именно на этом автомобиле, но сам процесс полностью аналогичен с десяткой, даже ключ нужен один и тот же. Единственное, что может быть по-другому, так это доступ к гайке, которую необходимо немного подтягивать. В данном случае мне пришлось откручивать аккумуляторную батарею, после чего снимать площадку для ее установки. В общем, весь перечень инструментов приведен ниже, которые будут нужны:

Ключ на 10 или головка с трещоткой
Головка торцевая на 13 с воротком и удлинителем

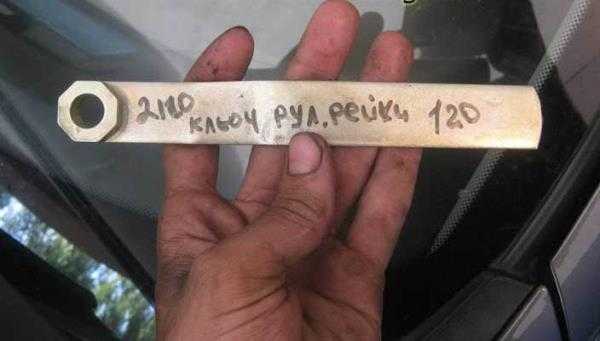

Ключ для подтягивания рулевой рейки ВАЗ 2110

Теперь о порядке выполнения работы. Откручиваем крепление клемм аккумулятора:

Откручиваем гайки крепления самого АКБ т снимаем его:

Теперь нужно освободиться от самой площадки, на которую устанавливается аккумулятор:

Теперь, когда все это снято, можно попытаться просунуть руку к рулевой рейке, и найти под низом (на ощупь) гайку. Но прежде нужно извлечь резиновую заглушку оттуда:

Заглушка эта выглядит следующим образом:

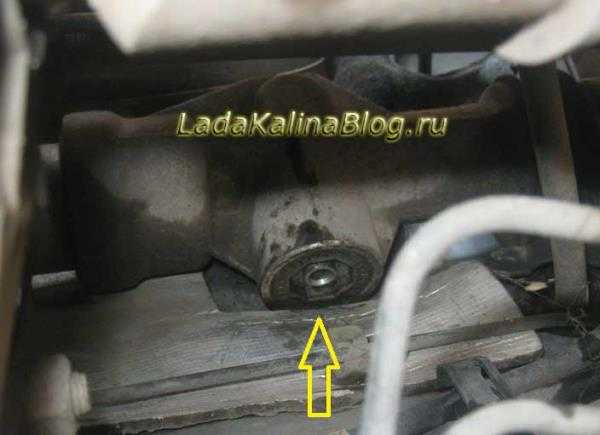

А сама гайка, точнее место ее нахождения, показано наглядно на фотографии, которая приведена ниже:

Стоит отметить тот факт, что когда будете подтягивать рейку, имейте ввиду, что гайка находится в перевернутом состоянии, так что крутить нужно в соответствующую сторону. Сначала сделайте хотя бы пол оборота, возможно даже меньше и попробуйте, исчез ли стук. Если все нормально и при вращении руля на скорости (проверьте не более 40 км/час) руль не закусывает, значит все в порядке!

Лично на моем опыте после 1/4 оборота стук полностью прекратился и после выполнения процедуры проехал я на ВАЗ 2110 более 20 000 км, и он больше не появлялся!

Пренебрежительное отношение к состоянию своего железного коня приводит к далеко не самым приятным инцидентам на дороге. Автомобиль требует не только постоянного ухода, но и регулярного техосмотра, подтверждающего исправность его ключевых узлов. Своевременный ремонт рулевой рейки ваз 2110 и диагностика её неисправности — залог вашей безопасности на дороге.

Наличие люфта в рулевом механизме, мёртвой зоны поворота баранки в её исходном положении и характерный барабанящий стук, передающийся в руль при передвижении по неровным поверхностям — явный признак поломки, характерной для данной статьи.

Как добраться до механизма регулировки рулевой рейки

Чтобы можно было все сделать без ямы или подъемника, необходимо выполнить предварительные действия для того, чтобы добраться до регулировочной гайки.

Первым делом отсоединяем аккумулятор, снимаем обе клеммы:

Затем откручиваем крепление батареи, вывернув две гайки по краям:

Теперь можно снимать его и убрать подальше, чтобы не мешался. Как видите, немного места освободили, но это еще не все:

Теперь приподнимаем пластмассовую подставку, под которой находится еще 4 болта:

Которые также необходимо отвернуть:

И после этого нужно сдвинуть эту металлическую площадку немного вперед, чтобы она отсоединилась от подушки крепления корпуса воздушного фильтра.

А теперь можно ее просто отодвинуть немного назад, чтобы получит еще больше места и доступа к рулевой рейке. Примерно это будет выглядеть следующим образом, как я представил на фото ниже:

Как выкрутить гайки?

Теперь, чтобы замена рулевых наконечников ВАЗ 2110 своими руками прошла максимально быстро, нужно воспользоваться двумя методами выкручивания гаек. На первом месте, конечно же, оказывается зажимание в тисках. Сначала устанавливаете в них среднюю часть, крепко зажимаете, затем выкручиваете гайку ключом на 27. Медленно, но уверенно она должна выкрутиться. Конечно, не всегда все заканчивается так прекрасно. Будет не очень хорошо, если гайка не поддастся, даже при условии, что она долгое время была под действием проникающей смазки. В таком случае спасет только второй способ.

Ранее было упоминание о газовом баллончике. Вот он-то и нужен для реализации второго способа. С его помощью прогревается вся резьба до высокой температуры. Если нет баллончика, то положите на несколько минут деталь на газовую плиту. Когда металл достаточно прогреется, можно снимать готовое «блюдо» с огня и подать его на наковальню. Несколько ударов молотком, только не очень сильных, главное, чтобы они резкими были, помогут избавиться от ржавчины и грязи, которая скопилась на резьбе. Вот и все, теперь можно пробовать аккуратно выкручивать гайки. Только смотрите, чтобы на вашей ВАЗ 2110 замена рулевых наконечников не окончилась ожогами. Работайте с горячим металлом в средствах защиты.

Установка рулевой рейки ВАЗ 2110

С левой стороны заведите рулевую рейку в посадочное место.

Попросите помощника из ямы поджимать рейку в салон, а сами из
салона оденьте рулевой вал на шлицы. Для удобства шлицы можно немного смазать.

Установите скобы и закрутите четыре крепящих гайки.

Наживите и закрутите стяжной болт крепления рулевого вала к валу
рейки.

Закрутите с обеих сторон крепящие гайки наконечников и
зашплинтуйте.

Установите колеса и закрутите крепящие болты.
Если так получилось, что не выставили руль прямо или во время
работы провернули рулевой вал, то нужно переставить руль на шлицах. Для
перестановки руля для начала снимите минусовую клемму АКБ.
Шлицевой отверткой снимите декоративную накладку на руле.

За накладкой открутите два винта под крестовую отвертку.
Снимите кнопку сигнала.

Открутите гайку крепления руля с помощью головки на двадцать
четыре.

Раскачивающими движениями снимите руль со шлицов.

Установите руль в правильном положении и произведите обратную
сборку.

Наглядно процесс замены рулевой рейки ВАЗ 2110 в этом видео:

Вступление

Наконечники рулевой тяги являются деталью с высокой степенью износа в процессе эксплуатации. Это означает, что их выход из строя лишь вопрос времени. От состояния наконечников напрямую зависит комфорт и безопасность управления транспортным средством. Потому навык правильного диагностирования неисправности крайне важен для любого водителя ВАЗ 2110.

Продолжительность жизни изделия напрямую зависит от стиля вождения. Чем более агрессивна манера управления авто — тем сильнее страдают рулевые наконечники. Шарнирный механизм детали требует тщательной смазки, сильно подвержен коррозии и закоксовыванию в случае разрушения резинового пыльника. Поломавшийся уже через 40 тысяч километров пробега авто наконечник — это нормально.

Выводы и рекомендации по ремонту

Особое внимание стоит уделить состоянию опорной втулки и механизма червячной передачи. Повреждение пыльников является причиной чрезмерной коррозии рейки, разрушению передаточных зубьев, разрушению пружины стопорного упора и засорению всех деталей грязью.. Детали необходимо промыть, проверить люфт подшипников, прочистить

Также обильно смазать все сопряжённые поверхности. Обязательной замене подлежат упор рейки и стопорное кольцо, как детали, более всего подверженные трению и износу.

Детали необходимо промыть, проверить люфт подшипников, прочистить. Также обильно смазать все сопряжённые поверхности. Обязательной замене подлежат упор рейки и стопорное кольцо, как детали, более всего подверженные трению и износу.
