Замена рулевого наконечника

Как провести диагностику неполадок рулевых наконечников

Как было сказано выше, рулевое управление на этой модели состоит из таких деталей, как тяга и наконечники ВАЗ, если не установлен специальный спортивный руль. Был указан и усредненный показатель смены самой неустойчивой детали. Но надо учесть, что срок службы рулевых наконечников на ВАЗ в основном зависит от манеры езды владельца машины и качества дорог, на которых она эксплуатируется.

Любой водитель может заменить детали рулевого управления ВАЗ 2110. Основные симптомы, показывающие, что срочно требуется замена рулевых наконечников, следующие:

  • на поворотах автомобилем становится трудно управлять;
  • при этом слышен стук с одной или обеих сторон;
  • при осмотре шин становится очевидным, что протектор истирается неравномерно.

Последний случай может указывать не только на проблемы в рулевом управлении, но и на возможную неисправность в системе передней подвески. Тогда потребуется не только ремонт наконечников ВАЗ 2110, но и, скорее всего, смена некоторых деталей подвески. На этой марке машины все рулевые наконечники выполнены в виде шарнирных соединений, износ и истирание которых может привести к неисправностям, прямо влияющим на рулевое управление. Поэтому желательно проверять эти детали самостоятельно как можно чаще.

Начинают работу с визуального осмотра, который проводится с левой части автомобиля. Для этого колесо руля ВАЗ 2110 надо вывернуть до предела в правую сторону. Соответственно, для осмотра правого шарнира рулевая колонка выкручивается влево

При этом нужно особое внимание обратить на пыльник — он защищает наконечники, установленные на рулевые тяги

При разрыве или трещинах на его поверхности надо сразу браться за смену деталей, так как если диаметр отверстий относительно большой, то пыль, попадающая на шарниры, быстро выведет их из строя. После этого надо приступить ко второму этапу работ. Машину поднимают домкратом с одной стороны (колесо должно свободно вращаться в воздухе). Рукой трогают шарниры.

Если чувствуется хотя бы минимальный люфт, то рулевые наконечники следует полностью заменить с обеих сторон. Не нужно пытаться сэкономить, заменив одну деталь: такая экономия может дорого обойтись, если рулевая колонка откажет на трассе.

Что выбрать?

Приступая к замене наконечников, большинство владельцев отечественных десяток задаются вопросами — какие же лучше?

У вас есть два варианта выбора.

Тип запчасти

Особенности

Заводские оригиналы

Неплохое качество, полное соответствие конструкции вашего автомобиля.

Импортные, изготовленные по контракту

Производители бывают разные, потому и качество может отличаться. Если отыскать хорошего контрактника, уровень изготовленных ими наконечников может оказаться выше заводского оригинала. Но и стоимость окажется немного иной.

Как видите, оба варианта имеют свои особенности и преимущества. Так что выбор делайте сами.

При выборе наконечников особое внимание уделите качеству и целостности резинового пыльника

Проверка

Да, чтобы безошибочно определить, что виновником нехарактерного поведения автомобиля являются именно концевики, их следует проверить. Как это сделать? Давайте посмотрим.

  1. Изучите состояние узла визуальным методом. Для этого нужно до упора повернуть руль вправо. Так вы сможете посмотреть на левый наконечник. Для визуальной инспекции правого агрегата соответственно нужно вывернуть руль до упора влево.
  2. Посмотрите на резиновый пыльник. Он надевается на наконечник. Наличие следов разрыва или трещин ярко свидетельствует о том, что требуется заменить рулевой элемент.
  3. Если не сделать этого, через разрыв и трещины в пыльнике будет проникать грязь, которая в итоге приведет к очень быстрому износу детали и может навредить другим узлам вашего автомобиля.
  4. Также вы можете поднять автомобиль с помощью домкрата, вывесив колесо в воздухе. Возьмитесь руками за наконечник, пошатайте его.
  5. Если имеется люфт, тогда замену придется выполнять одновременно с двух сторон.

Дефект очевиден

Специалисты настоятельно не рекомендуют менять наконечники по отдельности. Даже если второй элемент цел, лучше выполнить двойную замену.

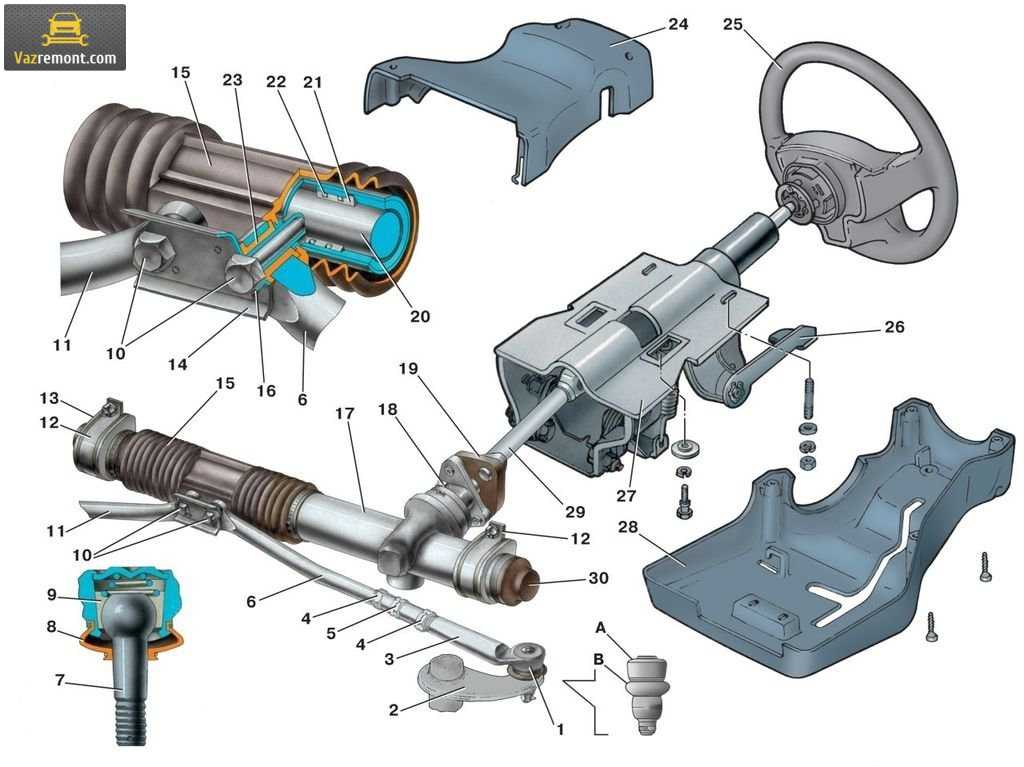

Рулевой механизм: детали и принцип работы

Автомобили модельной линии «Лада Самара» получили травмобезопасное рулевое управление, которое можно регулировать высоте рулевой колонки. В машине ВАЗ 2110 установлен реечный механизм, в который входят следующие детали:

  • Стопорное кольцо.
  • Руль.
  • Кожух.
  • Колонка.
  • Кронштейн.
  • Рычаг регулировки.
  • Тяга и наконечники.
  • Подшипник вала.
  • Верхний вал.
  • Отверстие под звуковой сигнал.

Работает рулевой механизм по простому принципу: водитель, поворачивая руль, меняет направление движения автомобиля. Рычаги и валы обеспечивают передачу усилия на ходовую часть ВАЗ 2110. В этой модельной линии электро или гидроусилителя не предусмотрено, поэтому усилий для поворота авто нужно больше, чем на иномарках. Рулевая колонка позволяет регулировать наклон рулевого колеса, настраивается механизм вручную.

Вас может заинтересовать

Снятие рулевой рейки на Приоре

Если при наезде на кочки и неровности дороги наблюдается стук рулевой рейки автомобиля Приора (ВАЗ-2170), для начала необходимо произвести ее внешн

Ремонт рулевой рейки своими руками

Признаки того, что необходим ремонт рулевой рейкиЕсли вы слышите стуки и посторонние шумы в районе передней подвески, то вполне возвожно,

Ремонт рулевой рейки: без полезных знаний — никуда

Рулевое управление в целом — это совокупность механизмов, которые обеспечивают движение автомобиля по направлению, заданному водителем.

Ремонт рулевой рейки Ваз 1118 Калина

Основные признаки того, что необходим ремонт рулевой рейки.Для владельцев автомобиля ВАЗ 11183 первыми «звоночками» того, что грозит

Теперь масло Shell можно отличить от подделки, используя для этого обычный смартфон

Многие опытные водители наверняка слышали о том, что подделать бочку Shell можно гораздо проще, чем пластиковую канистру, чем, к сожалению, нередко

Установка рулевой рейки ВАЗ 2110

  1. С левой стороны заведите рулевую рейку в посадочное место.

Попросите помощника из ямы поджимать рейку в салон, а сами из
салона оденьте рулевой вал на шлицы. Для удобства шлицы можно немного смазать.

Установите скобы и закрутите четыре крепящих гайки.

Наживите и закрутите стяжной болт крепления рулевого вала к валу
рейки.

Закрутите с обеих сторон крепящие гайки наконечников и
зашплинтуйте.

Установите колеса и закрутите крепящие болты.
Если так получилось, что не выставили руль прямо или во время
работы провернули рулевой вал, то нужно переставить руль на шлицах. Для
перестановки руля для начала снимите минусовую клемму АКБ.
Шлицевой отверткой снимите декоративную накладку на руле.

За накладкой открутите два винта под крестовую отвертку.
Снимите кнопку сигнала.

Открутите гайку крепления руля с помощью головки на двадцать
четыре.

Раскачивающими движениями снимите руль со шлицов.

Установите руль в правильном положении и произведите обратную
сборку.

Наглядно процесс замены рулевой рейки ВАЗ 2110 в этом видео:

Замена рулевых наконечников ВАЗ 2110 своими руками, пошаговая инструкция

Если с причиной неисправности уже определились — самое время приступить к ремонту. Можно неплохо сэкономить, поменяв деталь самостоятельно. Делается это весьма быстро. При должном темпе работы вполне можно управится за какие-то пол часа. Однако, позже все равно придется ехать на развал-схождение для калибровки установочных углов положения автомобильных колес. Своими руками без специального стенда тут уже, увы, ничего не сделаешь.

В первую очередь на стоячем автомобиле срываются болты крепления колеса и затем автомобиль поднимается домкратом со стороны заменяемого рулевого наконечника. Открутив колесо, правильно будет положить его под днище автомобиля для перестраховки домкрата. Далее правильная последовательность работ следующая:

  1. 1.Расшплинтовываем и откручиваем нижнюю гайку крепления шарового пальца ключом на “19”. Хорошим помощником в деле борьбы с закисшими болтовыми соединениями окажется проникающая смазка (та же WD-40 либо ее аналог). Желательно предварительно щеткой с жестким ворсом очистить сам наконечник и поворотный кулак стойки от пыли и грязи;

Демонтаж и снятие рулевого механизма

  1. 2. Далее выкручивается стяжной болт крепления изделия к рулевой тяге;
  1. 3. В дальнейшем правильно будет использовать специальный съемник для рулевого наконечника ВАЗ 2110. Кустарный способ съема при помощи ломика и молотка может оказаться чреват повреждением рулевой тяги, следует быть крайне осторожным. Лучше всего, все же, купить вышеупомянутый съемник для шаровых опор и использовать его;
  1. 4. Проворачивая рулевой наконечник вправо, откручиваем его с резьбы рулевой тяги. Считаем количество оборотов (это нам поможет хотя бы приблизительно сохранить настройку развал-схождения при установке новой детали).

Порядок демонтажа и установки наконечников рулевых тяг на ВАЗ 2110-2112

Прежде чем приступать к выполнению работы, предварительно нанесите на все резьбовые соединения проникающую смазку. Это позволит сократить трудности при откручивании гаек и болтов.

Чтобы вся процедура была вам более понятна, я решил записать специальный видео ролик, который наглядно покажет весь процесс от начала и до самого конца.

Видео инструкция по замене наконечников

Думаю, что из представленного видео обзора все стало ясно и понятно. Если вдруг ролик недоступен, что практически исключено, то ниже я изложу все в текстовой форме.

  1. Первым делом откручиваем болты колеса, после чего поднимаем автомобиль домкратом и снимаем колесо полностью
  2. Затем наносим проникающую смазку на все соединения
  3. Ждем несколько минут и откручиваем гайку крепления шарового пальца к поворотному кулаку стойки, а также стяжной болт наконечника
  4. При помощи специального съемника извлекаем палец наконечника ВАЗ 2110 из поворотного кулака
  5. После этого выворачиваем наконечник вручную, используя для этого рычаг в виде небольшой трубы, если понадобится
  6. Устанавливаем новые наконечники в обратной последовательности

Цена комплекта рулевых наконечников на модели автомобилей ВАЗ 2110-2112 составляет от 700 до 1500 рублей. Такие производители, как ВИС, БЕЛМАГ, ТРЕК стоят подешевле, а вот импортные аналоги, типа LEMFORDER довольно дорогие

При демонтаже рулевых наконечников посчитайте количество витков, при котором он полностью открутится. Потом при установке закручиваем на такое же число оборотов, чтобы приблизительно сохранить схождение передних колес.

Если же после установки вы чувствуете, что руль поведение автомобиля изменилось: отклонение от прямолинейного движения, неправильное положение руля, быстрый и неравномерный износ шин — обратитесь на СТО для выполнения процедуры схода-развала.

  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
  • ВАЗ 2110
    • Прочее
    • Двигатель
    • Рулевое управление
    • Электрооборудование
    • Трансмиссия
    • Тормозная система
    • Подвеска
    • Тюнинг
  • ВАЗ 2114
    • Электрооборудование
    • Двигатель
    • Тормозная система
    • Прочее
    • Рулевое управление
    • Трансмиссия
    • Подвеска
    • Тюнинг
  • Лада Приора
    • Рулевое управление
    • Двигатель
    • Подвеска
    • Электрооборудование
    • Тюнинг
    • Тормозная система
    • Трансмиссия
  • Видеопубликации
  • Фотопоток тюнинга ВАЗ
  • Руководства по эксплуатации и ремонту

Замена рулевых наконечников на «десятке»

Для проведения процедуры замены можно обратиться на СТО или сделать все самостоятельно. Для этого необходимы новые наконечники, специальный ключ-съемник, стандартный набор ключей (как рожковых, так и со сменными головками) и немного времени.

Этапы работы:

  • демонтируйте передние колеса, предварительно зафиксировав автомобиль ручным тормозом и приподняв на подъемнике переднюю ее часть;
  • при помощи плоскогубцев сначала удалите специальную фиксирующую проволоку, а затем открутите гайку рулевого наконечника ключом на 19;

используя специальный ключ-съемщик, вытащите рулевой наконечник из гнезда. При отсутствии необходимого инструмента можно извлечь наконечник, используя зубило и молоток;

открутите фиксирующий болт рожковым ключом на 13 для извлечения наконечника;

возможно, придется заменить правую и левую рулевые тяги. Для этого открутите ключом с накидной головкой специальный фиксирующий болт. Если область вокруг головки болта сильно засорилась – прочистите ее отверткой;

теперь свободно можно извлечь рулевую тягу и скрутить наконечник;

после замены необходимых элементов следует произвести сборку узла, следуя приведенным этапам в обратном порядке.

Процедура замены вышедших из строя наконечников рулевого управления заняла у нас не больше часа времени и оказалась совсем не сложной. Для начинающих автомобилистов это дополнительно полезный урок, который поможет лучше узнать свой автомобиль.

Сама процедура идентична для всех «десяток» вне зависимости от модификаций.

Замена

Что ж, симптоматика неполадок и непосредственная проверка элементов рулевого механизма показала, что во всем виноваты именно наконечники. Потому придется их менять.

Сложно ли это сделать? Если у вас есть хотя бы небольшой опыт, вам уже приходилось разбирать рулевую систему, тогда сложностей возникнуть не должно. Выполнив все своими руками, вы сумеете неплохо сэкономить на стоимости услуг станций технического обслуживания.

Демонтажные работы

Для наглядности примера замены советуем опираться не только на инструкцию, представленную в нашей статье, но и на видео материалы. Подробные видео уроки серьезно помогают освоить достаточно сложные этапы работы.

Для работы вам потребуется набор материалов и инструментов. В него входят:

  • Новые рулевые концевики высокого качества;
  • Всемогущее средство WD40. Если денег на его покупку нет, используйте простую тормозную жидкость;
  • Набор ключей;
  • Пассатижи;
  • Щетка с металлическим ворсом;
  • Съемник (при отсутствии съемника замените его ломиком небольшого размера).

Сборка узла

Все необходимое готово, потому можно смело приступать к работе.

  1. Поднимите с помощью домкрата сторону автомобиля, где вы планируете выполнять работу по замене рулевых наконечников.
  2. Открутите крепежные болты с колеса и снимите его.
  3. С помощью щетки с металлическим ворсом следует зачистить места стыка наконечника и поворотного кулака.
  4. При сильном загрязнении этого участка простого усилия металлической щетки может оказаться недостаточно. Здесь вам как раз пригодится WD40. Повторимся, если его нет, попробуйте смыть грязь тормозной жидкостью.
  5. Пассатижами извлекают шплинт. Он выполняет задачу по фиксации болтового соединения. Своего рода фиксатор.
  6. Открутите крепежную гайку.
  7. Теперь вооружайтесь ломом и небольшим молотком. Хотя если удалось отыскать съемник, это будет намного лучше.
  8. С помощью выбранного инструмента нужно извлечь из кулака стойки палец вашего наконечника. Таким образом поврежденный элемент снимается с фиксатора.
  9. Узел, который подлежит замене, следует аккуратно выкрутить.
  10. Советуем предварительно замерить текущее расстояние между сгоном и центром наконечника. При обратной установке эта информация окажется крайне полезной.
  11. Теперь настал черед нового комплекта, который вы приобрели в магазине или заказали через Интернет.
  12. Вставьте на место старого узла, зафиксируйте с тягой.
  13. Верните на свое законное место палец шарнира — в поворотный кулак.
  14. Далее следует закрутить обратно гайку, затянуть ее как следует и закрепить на правильном месте шплинт.
  15. Данная инструкция полностью соответствует особенностям замены наконечника на другом колесе. Потому руководство одинаково для левого и правого переднего колеса вашего ВАЗ 2110.
  16. Последний этап ремонта все же потребует от вас посетить станцию технического обслуживания. Это необходимо для того, чтобы проверить развал-схождение. Слишком высока вероятность его нарушения, так что не поленитесь потратить немного времени и денег. За проверку много с вас взять не должны.

Если делать все грамотно и последовательно, на замену рулевых концевиков у вас уйдет около часа. Опытные мастера справляются даже за 30-40 минут. Но в любом случае спешить не стоит.

Основные неисправности и пути решения

Определить причину дефекта в работе системы можно только при частичном или полном демонтаже. Владелец ВАЗ 2110 может встретиться со следующими неисправностями:

  • Руль автомобиля ВАЗ 2110 слишком свободно ходит. Скорее всего, ослаблены гайки тяг – их нужно подтянуть. Также причиной может быть увеличенный зазор в шаровых шарнирах, в этом случае потребуется замена тяги и ее наконечников или шарниров.
  • Механизм издает шум и стук при работе. Гайки шаровых тяг ослаблены. В этом случаях необходимо затянуть и проверить крепления. Еще один вариант – это увеличение зазора. Здесь поможет только замена поврежденных или изношенных элементов, входящих в управление.
  • Руль вращается слишком туго. Первым делом нужно проверить, нормальное ли давление в передних колесах. Далее следует проверить крепления и при необходимости затянуть их.

Диагностика неполадок рулевого управления “десятки”

Каждый автомобиль имеет слабые места. У ВАЗ 2110 – это наконечник рулевой тяги. Эта деталь составная часть рулевого управления автомобиля. Рулевыми наконечниками на ВАЗ десятого поколения заканчиваются рулевые тяги. Тяги меняют редко, а вот наконечники рулевых тяг подлежат замене каждые 40 тысяч километров пробега автомобиля.

Но это средний и приблизительный показатель. Срок службы рулевого наконечника зависит от манеры езды владельца автомобиля и условий, в которых эксплуатируется авто. Неполадку в рулевом управлении может заметить любой водитель транспортного средства.

Основные признаки необходимости замены рулевых наконечников на ВАЗ 2010 такие:

  • затрудненное управление автомобилем, особенно на поворотах;
  • сильный шум и постукивание с одной или с двух сторон спереди, на поворотах проявляется сильнее;
  • протектор на шинах протирается неравномерно.

В последнем случае, скорее всего, проблема не только с наконечниками. Необходимо провести диагностику передней подвески в целом. Возможно, заменой рулевого наконечника дело не обойдется.

Рулевые наконечники в автомобиле ВАЗ 2110 – это шарнирное соединение. Износ в шарнире наконечника приводит к неисправности в рулевом управлении. Проверить рулевые наконечники на ВАЗ 2110 можно самостоятельно.

В первую очередь визуально. Чтобы осмотреть наконечник с левой стороны автомобиля, необходимо вывернуть руль до предела вправо, для осмотра правого рулевого наконечника – выкрутить руль влево

Следует обратить внимание на резиновый пыльник, которым защищен наконечник рулевых тяг. Если он разорван или треснул, то пришло время замены наконечников

Через отверстие в пыльнике в шарнир попадает пыль и грязь, что приводит к более быстрому износу рулевого наконечника.

Для проведения второго этапа диагностики необходимо домкратом поднять одну из сторон автомобиля, чтобы колесо было свободно подвешено в воздухе. Рукой подергать наконечник, если есть хоть какой-то люфт, то надо заменить рулевой наконечник. Менять следует наконечники с двух сторон. Не стоить экономить и менять один наконечник, лучше сэкономить на услугах мастера СТО и провести процедуру замены самостоятельно.

Замена и ремонт основных деталей

Когда неисправность обнаружена, нужно собрать все необходимые детали и инструменты для ВАЗ 2110. В обязательном порядке понадобятся наборы отверток и ключей. Также необходимо проверить наличие накидных головок, плоскогубцев, металлической щетки и специального съемника, которым выполняется обслуживание устройства. Если же его нет, то в качестве альтернативы подойдет небольшой лом или молоток.

Как поменять наконечники и тягу

Замена наконечников и тяги проходит следующим образом:

  1. Первым делом ВАЗ 2110 нужно поднять домкратом и демонтировать переднее колесо;
  2. Место, где наконечник рейки присоединяется к поворотному кулаку, необходимо тщательно зачистить, а затем обработать гайку WD-40;
  3. Далее необходимо снять шплинт, фиксирующий соединение, для этого понадобятся плоскогубцы;Снимаем проволоку фиксирующую гайку, потянув за один конец плоскогубцами
  4. После этого нужно извлечь палец при помощи специального съемника, предварительно открутив гайку;
  5. Когда палец демонтирован, наконечники можно будет выкрутить и снять. Их необходимо проверить на наличие дефектов и при необходимости провести замену;

    Демонтируем палец

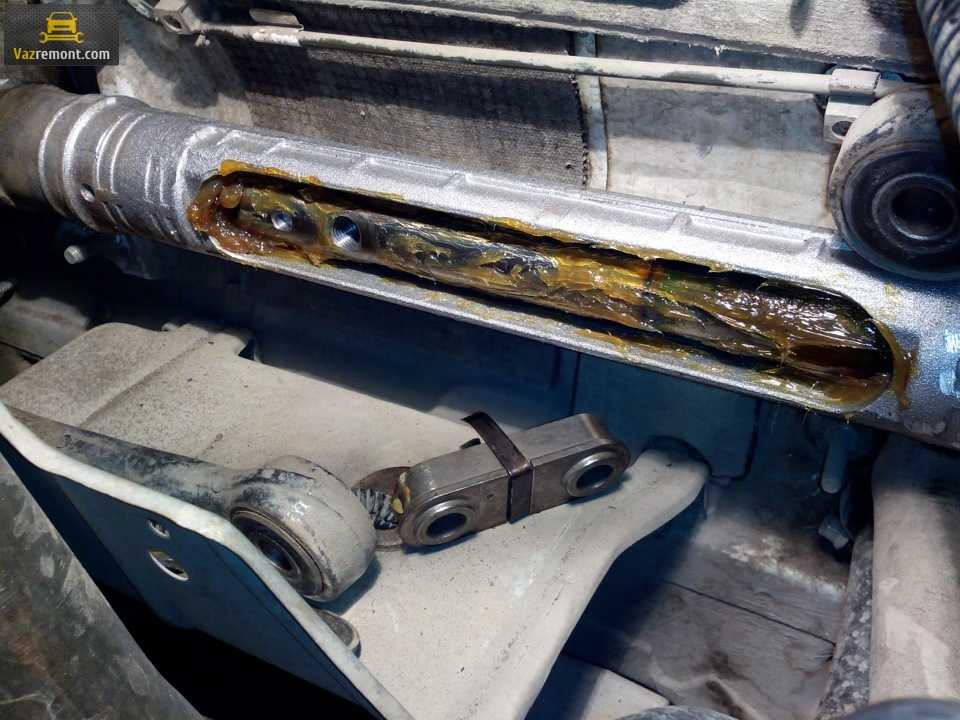

  6. Убрав наконечники, следует загнуть пластинку у болта, чтобы добраться до тяги;
  7. Следующий шаг – откручивание болта тяги;
  8. Готово, теперь тяга и ее наконечники могут быть демонтирована. Замена выполняется в обратном порядке. После установки новых деталей нужно проверить руль, не собирая весь рулевой механизм полностью. Если все работает, руль ходит не туго и не болтается, то можно проводить сборку.

Замена руля

Демонтировать руль будет проще, чем наконечники и тяги. Стоит сказать, что рулевое колесо меняют редко, обычно вместо него ставят более стильный и удобный вариант. Необходимо проверить перед покупкой, подходит ли новая деталь под рулевой механизм.

Проходит замена следующим образом:

  1. Накладку нужно аккуратно поддеть отверткой и снять;

    Аккуратно подденьте накладку при помощи плоской отвертки

  2. Далее накладку на рулевом колесе необходимо убрать в сторону;
  3. На панели активации сигнала следует демонтировать три крепления;
  4. Центральный болт на руле откручивается при помощи головки на «24»;

    Теперь руль можно полностью снять

  5. Готово, после этого руль можно полностью снять и поставить новую «баранку».

Когда менять

Устройство элементов таково, что они располагаются на концах рулевых тяг. Отсюда и название — наконечники.

Сами тяги обладают достаточно внушительным эксплуатационным ресурсом, потому их меняют довольно редко. Этого не скажешь про наконечники.

Если следовать инструкциям, предусмотренным в руководстве по эксплуатации, тогда замену следует выполнять примерно каждые 40 тысяч километров пробега. Но все же показатель средний. В зависимости от ситуаций, условий эксплуатации и качества нынче установленных элементов, ремонт может потребоваться позже или раньше.

На степень износа компонентов рулевой системы влияют следующие факторы:

  • Условия эксплуатации автомобиля;
  • Качество используемых наконечников;
  • Стиль вождения владельца автомобиля;
  • Качество дорог и пр.

Признаки поломки

При первых же признаках неисправности концевиков следует предпринять соответствующие меры по их устранению.

Определить, что элементы повреждены и уже не выполняют свою работу столь эффективно, как раньше, можно по характерным признакам:

  • Машина управляется сложно. Особенно это заметно при входе в резкие повороты;
  • На шинах рисунок протектора начинает изнашиваться неравномерно;
  • В передней части машины слышны нехарактерные звуки. Причем они могут доноситься как с одной стороны, так и с двух одновременно.

Указанные признаки поломки могут свидетельствовать не только о неисправностях наконечников рулевого механизма. Потому требуется обязательная проверка.

Резиновый пыльник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ПорталМашин.ру
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
