Замена рулевых тяг ваз 2106 жигули

Схема предохранителей ВАЗ 2106

Схема предохранителей ВАЗ 2106 — одна из самых простейших. Она представляет две линейки с автомобильными предохранителями. Конструкция эта крепится двумя гайками к корпусу машины. Если необходимо снять линейку предохранителей, придется отключить аккумулятор. Недостатки подобной в его неудобных крышках.

Главным недостатком является то, что вследствие разгибающихся лапок контакт иногда пропадает. А в некоторых случаях, в следствие плохого контакта, происходит нагревание предохранителя и, в итоге, пластмассовая линейка плавиться. Данный недостаток легко можно исправить, если заменить блок под вилко-образные предохранители. Займет это 10 минут, но в будущем, благодаря такому «», вы избавитесь от различных хлопот, которые связаны с электричеством.

Похожие новости:

Рулевое управление присутствовало во всех автомобилях: начиная с самого первого и заканчивая новейшими моделями, купить которые могут позволить себе далеко не все. Эта часть машины не должна меняться, так как от нее зависит безопасность. В конструкцию управления запрещено вносить какие-либо изменения. Популярна вазовская классика — это заднеприводные автомобили, имеющие редуктор червячного типа. Но рулевая колонка ВАЗ 2106 отличается от той, которая устанавливается на модель 2107.

Как заменить маятниковый рычаг?

Маятниковый рычаг редуктора ВАЗ 2106

В состав рулевого механизма входит маятниковый рычаг. Он находится в правой части кузова ВАЗ 2106 и прикреплен к нему болтами. Крайняя правая и средняя тяга связаны с редуктором и присоединены к рычагу. Чтобы демонтировать маятниковый рычаг нужно снять обе тяги, открутив гайки предварительно. Дальше потребуется только скрутить крепления маятникового рычага к кузову. Удобнее проводить работы, если предварительно снять правое колесо и приподнять автомобиль.

Маятниковый рычаг ВАЗ 2106 не подлежит ремонту, нужна замена. Для установки нового рычага нужно проделать те же операции в обратной последовательности.

Тяги удобно менять по очереди. Если есть смотровая яма, для этого даже не потребуется колеса снимать. Если ямы нет, нужно снять колеса, приподнять автомобиль и закрепить его надежно.

Извлеките наконечники из рычага и редуктора. Выньте тяги из поворотного кулака ступицы. Перед тем как приступить к установке выполните контрольные замеры, длина новой тяги и старой должна совпадать. Для проверки схождения колес лучше посетить СТО.

Рулевой механизм автомобиля ВАЗ 2106 может доставить еще немало хлопот владельцу. Существенное влияние на это оказывает состояние дорог и манера езды водителя, езда по ямам на высокой скорости быстро выведет из строя рулевое. Так как дороги неидеальны, попадание в ямы — штатная ситуация. Поэтому нужно тщательно следить за состоянием рулевого механизма. Каждые 30-40 тысяч километров пробега нужно делать сход-развал автомобиля на СТО. Только так можно обеспечить свою безопасность.

Как заменить редуктор?

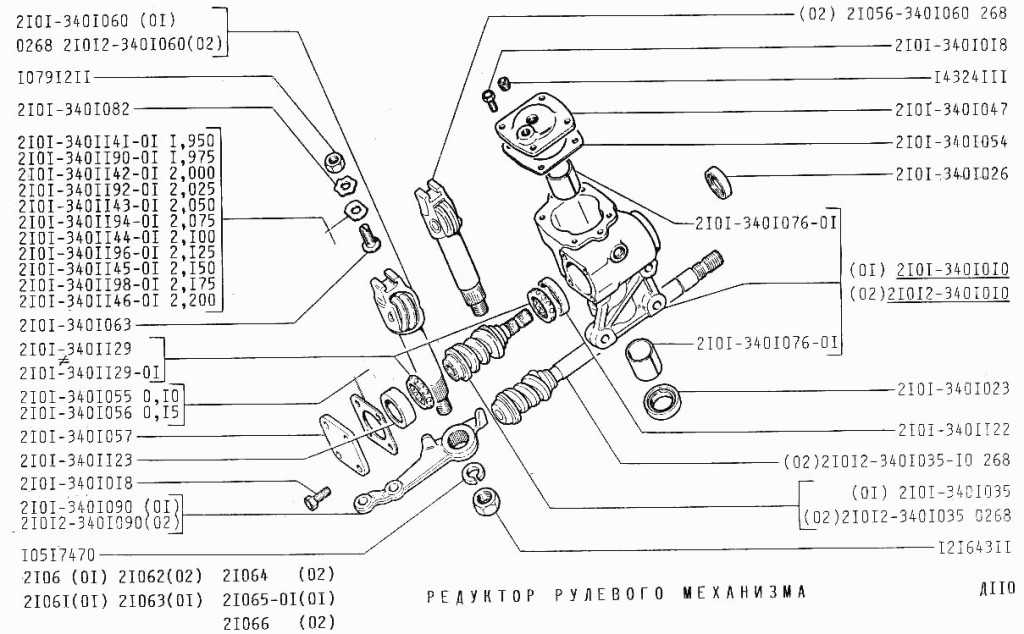

Схема редуктора ВАЗ 2106

Замена редуктора — более сложная операция, но это сделает рулевой механизм более надежным. Для замены редуктора воспользуйтесь следующей инструкцией:

• Приподнимите левую сторону автомобиля ВАЗ 2106, чтобы освободить место для манипуляций;
• Снимите колесо с левой стороны;
• Выкрутите гайки, предварительно вынув штифты;
• Скрутите болт съемника, снимите оба наконечника;
• Скрутите болт на рулевом валу около редуктора;
• Снимите вал со шлицев;
• Скрутите гайки, которыми редуктор прикреплен к кузову;
• Выполните ремонт или замените редуктор.

Для того чтобы вернуть редуктор на место выполните эту же инструкцию, но в обратной последовательности.

Обратите внимание на важный момент: не стоит выбивать наконечники при помощи молотка, это может повлечь повреждение резьбы, надежность рулевого управления значительно снизиться, а ведь его надежность напрямую связана с безопасностью водителя

Как уменьшить люфт?

Особого ухода редуктор не требует во время эксплуатации, главное не допускать подтекания масла и поддерживать его уровень в норме. Если в редукторе появляется люфт, то поворот колес производится только после достижения рулем определенного угла поворота. Это создает неудобства в управлении автомобилем ВАЗ 2106.

Уменьшить люфт можно самостоятельно, для этого потребуется помощник, ключ на 19 и плоская отвертка:

• Выкрутите гайку на регулировочном болте;
• Попросите помощника повращать руль в обе стороны на четверть оборота;
• Параллельно вкручивайте винт, пока не убедитесь, что люфт исчез;
• Затяните гайку крепко.

После проведенных манипуляций ход руля станет более тугим.

Основные неисправности

1. Чаще всего у десятки изнашивается шток, уплотнители, реже — ползунок. По этой причине возникают стуки в подвеске, которые передаются на баранку. Износ шаровых соединений также может выражаться стуком.
2. Случается и так, что узел начинает протекать, если говорить о гидравлике. О течи говорят масляные пятна, которые неизменно остаются на асфальте после длительной стоянки.
3. Еще одной наиболее часто встречающейся неисправностью является так называемый тугой руль. Бывает и так, что баранка крутится только в одну сторону, это симптом серьезного дефекта составных деталей.

Но отчего же рулевая рейка выходит из рабочего строя? Как правило, такие проблемы приходят к водителям-лихачам, любителям высоких скоростей и плохих дорог. Резкое притормаживание, налет на ямы и ухабы, а также износ пыльников и попадание в систему грязи, все это непременно ведет к возникновению неисправностей, требующих серьезного ремонта или полной замены. Этих проблем можно избежать, относясь к автомобилю более бережно. Не гнать его на всех скоростях и выбирать более комфортные дороги, и, что самое главное, ни в коем случае, не оставлять машину в мороз с вывернутыми колесами: гидравлика в таком случае моментально выходит из строя.

Схема электрооборудования ВАЗ 2106

Схема электрооборудования ВАЗ 2106 — это детальный «план», на основании которого работает вся система электрических соединений автомобиля. Она состоит из:

1 — передних фонарей; 2 — боковых указателей поворота; 3 — аккумулятора;4 — реле от контрольной лампы аккумуляторного заряда; 5 — реле, с помощью которого включаются ближний свет фар; 6 — реле для дальнего света фар; 7 — автомобильный стартер; 8 — генератор; 9 — осветительные приборы (фары) дальнего света; 10 — приборы ближнего света; 11 — датчик, с помощью которого производится включение электродвигателя вентилятора; 12 — электродвигатель вентилятора СОД (системы охлаждения двигателя); 13 — клаксон (звуковой сигнал); 14 — катушка зажигания; 15 — зажигательный распределитель; 16 — свечи зажигания; 17 — карбюраторный электромагнитный клапан; 18 — датчик, который показывает температуру охлаждающей жидкости; 19 — подкапотная лампа; 20 — автомобильный выключатель света заднего хода; 21 — датчик, показывающий уровень давления масла; 22 — датчик давления масла; 23 — датчик от контрольной лампы, указывающий уровень тормозной жидкости; 24 — электродвигатель, который используется очистителем ветрового стекла; 25 — коммутатор (комплектуется, если применяется бесконтактная система зажигания); 26 — электродвигатель от омывателя ветрового стекла; 27 — реле электродвигателя вентилятора; 28 — машинный регулятор напряжения; 29 — специальное реле-прерыватель очистителя ветрового стекла; 30 — специальный дополнительный блок предохранителей; 31 — главный блок предохранителей; 32 — реле-прерыватель автомобильной аварийной сигнализации и соответствующих указателей поворота; 33 — реле, с помощью которого происходит включение обогревателя заднего стекла; 34 — выключатель стоп-сигнала; 35 — особая штепсельная розетка для транспортной персональной лампы (с 2000г. не устанавливается); 36 — специальный добавочный резистор автомобильного электродвигателя отопителя; 37 — электродвигатель, без которого невозможна работа отопителя; 38 — обязательный переключатель электродвигателя отопителя; 39 — машинные часы; 40 — лампа, которая освещает вещевой ящик; 41 — автоприкуриватель; 42 — выключатель аварийной сигнализации; 43 — специальный регулятор освещения транспортных приборов; 44 — контрольная лампа, которая символизирует недостаточный уровень тормозной жидкости; 45 — световой переключатель фар, звуковых сигналов и указателей поворота; 46 — выключатель зажигания автомобиля; 47 — выключатель машинного обогревателя заднего стекла; 48 — выключатель заднего противотуманного фонаря автомобиля; 49 — выключатель наружного освещения ВАЗ 2106; 50 — выключатели дверных плафонов (передние стойки); 51 — электродвигатель электростеклоподъемника (им комплектуются некторые из выпускаемых транспортных средств); 52 — выключатели дверных плафонов (задние стойки); 53 — выключатель контрольной лампы автомобильного стояночного тормоза; 54 — плафоны, производящие освещение салона; 55 — указатель уровня топлива в машине, который имеет контрольную лампу резерва; 56 — указатель температурного состояния охлаждающей жидкости; 57 — указатель давления масла, оснащенный контрольной лампой недостаточности давления; 58 — автомобильный тахометр; 59 — контрольная лампа (КЛ) стояночного тормоза; 60 — КЛ заряда аккумулятора; 61 — КЛ карбюраторной воздушной заслонки; 62 — КЛ габаритного света; 63 — КЛ поворотных указателей; 64 — КЛ дальнего света фар; 65 — автоспидометр; 66 — выключатель КЛ карбюраторной воздушной заслонки; 67 — «леводверный» переключатель электродвигателя электростеклоподъемника; 68 — автомобильное реле электростеклоподъемников; 69 — «правоверный» переключатель электродвигателя электростеклоподъемника; 70 — задние транспортные фонари; 71 — фонари, которые освещают номерные знаки; 72 — датчик, показывающий уровень и резерв топлива; 73 — обогреватель заднего стекла; 74 — лампа, с помощью которой производится освещение багажника; 75 — задний транспортный противотуманный фонарь.

Схема зажигания ВАЗ 2106

Схема зажигания ВАЗ 2106 включает распределитель зажигания, катушку, свечи, замок и проводы низкого и высокого напряжения. Схема подключения ВАЗ 2106 этой системы автомобиля представлена на фото.

1. До 1980 г. машины данной марки комплектовались распределителем Р-125Б. Он устанавливался совместно с карбюраторами типа 2103. Данный распределитель имел механический октан-корректор, с помощью которого можно было несколько изменять угол опережения зажигания, однако, в то же время, отсутствовал специальный вакуумный регулятор. После 1980 года, когда двигатели комплектовались карбюраторами 2107-1107010-20 («Озон»), стали использовать распределитель 30.3706, который имел вакуумный регулятор опережения зажигания.
2. Применяемая катушка относилась к типу Б117-А. Присутствовал разомкнутый магнитопровод. Устройство маслонаполненное, герметизированное.
3. Использовались свечи типа А17ДВ или подобные им, но зарубежного производства.
4. Автомобили оснащались замком ВК347, который имел противоугонное устройство. Он работает следующим образом: когда ключ вынимается (из положения III «Стоянка»), из корпуса выключателя особым образом выдвигается запорный стержень. Он входит в паз вала руля и, таким образом, происходит блокировка вала.

Рекомендуется постоянно возить с собой, если вы хозяин автомобиля 2106, конденсатор распределителя зажигания и катушку зажигания. Вероятность их выхода из строя достаточно велика, заменить или отремонтировать их с помощью каких-то других устройств — невозможно.

Если повредить катушку или конденсатор, двигатель запустить будет невозможно, а вот заменить вышедшие из строя приборы весьма просто. Например, замок зажигания (представлено на видео). Если возникнет крайняя необходимость, их можно заменить подобными устройствами с других моделей автомобилей.

Общая информация о марке

Отечественные автомобили марки 2106 изготавливались с целью эксплуатации на дорогах, оснащенных усовершенствованным покрытием в не зависимости от погодных условий. Машины комплектуются четырехдверным цельнометаллическим кузовом типа седан.

Авто оснащаются карбюраторными бензиновыми двигателями, четырехступенчатыми или пятиступенчатыми . Присутствует независимая пружинная передняя подвеска; является зависимой пружинной. Тормозная система автомобиля двухконтурная, имеются дисковые тормоза на передних колесах.

Задние оснащены барабанными. Машины семейства ВАЗ 2106 комплектовались радиальными бескамерными шинами. Рулевая колонка имеет противоугонное устройство, которое встроено в .

Модификационный ряд семейства ВАЗ 2106 включает:

• ВАЗ 2106, 21065-00 — оснащались двигателем модели 2106;
• 21061, 21065-01 — комплектовались мотором модели 2103;
• 21063 — имелся двигатель от 21011.
• Автомобиль марки 21065 — вариант «люкс» данного семейства. Он имеет следующие отличия от модели 2106: комплектуются пятиступенчатой коробкой передач и главной передачей с передаточным числом 3,9. Часть автомобилей оснащались карбюратором типа «Солекс» и бесконтактной системой зажигания. Электрооборудование автомобиля дополнено электрообогреваемым задним стеклом, галогеновыми фарами и противотуманным задним фонарем. Кузов видоизменен: обновлена обивка и подголовники сидений; машина дополнена бамперами модели 2105. Запчасти для представленных транспортных средств есть везде. Помимо этого, своеобразной «новинкой» является , так сказать, веяния 21 века дают о себя знать. Благодаря этому, техническое обслуживание автомобиля и его ремонт не являются большой проблемой.

Рулевое управление ВАЗ 2106

Между рулем и редуктором размещается вал из цельного куска металла. Крепится он при помощи шлицов. Причем со стороны руля на валу находятся наружные шлицы, а с другой стороны — внутренние. Если проводится замена рулевой колонки на автомобиле ВАЗ 2106, то можно слегка модернизировать систему, установив вал с двумя карданами, которые необходимы для повышения безопасности. На таком вале имеются игольчатые подшипники, благодаря которым руль будет не таким тугим.

После ремонта рулевой колонки обязательно сделайте сход-развал. Установить колеса под правильным углом в условиях гаража сложно, желательно проводить регулировку на специальном стенде.

Схема электрооборудования ВАЗ 2106

Схема электрооборудования ВАЗ 2106 — это детальный «план», на основании которого работает вся система электрических соединений автомобиля. Она состоит из:

1 — передних фонарей; 2 — боковых указателей поворота; 3 — аккумулятора;4 — реле от контрольной лампы аккумуляторного заряда; 5 — реле, с помощью которого включаются ближний свет фар; 6 — реле для дальнего света фар; 7 — автомобильный стартер; 8 — генератор; 9 — осветительные приборы (фары) дальнего света; 10 — приборы ближнего света; 11 — датчик, с помощью которого производится включение электродвигателя вентилятора; 12 — электродвигатель вентилятора СОД (системы охлаждения двигателя); 13 — клаксон (звуковой сигнал); 14 — катушка зажигания; 15 — зажигательный распределитель; 16 — свечи зажигания; 17 — карбюраторный электромагнитный клапан; 18 — датчик, который показывает температуру охлаждающей жидкости; 19 — подкапотная лампа; 20 — автомобильный выключатель света заднего хода; 21 — датчик, показывающий уровень давления масла; 22 — датчик давления масла; 23 — датчик от контрольной лампы, указывающий уровень тормозной жидкости; 24 — электродвигатель, который используется очистителем ветрового стекла; 25 — коммутатор (комплектуется, если применяется бесконтактная система зажигания); 26 — электродвигатель от омывателя ветрового стекла; 27 — реле электродвигателя вентилятора; 28 — машинный регулятор напряжения; 29 — специальное реле-прерыватель очистителя ветрового стекла; 30 — специальный дополнительный блок предохранителей; 31 — главный блок предохранителей; 32 — реле-прерыватель автомобильной аварийной сигнализации и соответствующих указателей поворота; 33 — реле, с помощью которого происходит включение обогревателя заднего стекла; 34 — выключатель стоп-сигнала; 35 — особая штепсельная розетка для транспортной персональной лампы (с 2000г. не устанавливается); 36 — специальный добавочный резистор автомобильного электродвигателя отопителя; 37 — электродвигатель, без которого невозможна работа отопителя; 38 — обязательный переключатель электродвигателя отопителя; 39 — машинные часы; 40 — лампа, которая освещает вещевой ящик; 41 — автоприкуриватель; 42 — выключатель аварийной сигнализации; 43 — специальный регулятор освещения транспортных приборов; 44 — контрольная лампа, которая символизирует недостаточный уровень тормозной жидкости; 45 — световой переключатель фар, звуковых сигналов и указателей поворота; 46 — выключатель зажигания автомобиля; 47 — выключатель машинного обогревателя заднего стекла; 48 — выключатель заднего противотуманного фонаря автомобиля; 49 — выключатель наружного освещения ВАЗ 2106; 50 — выключатели дверных плафонов (передние стойки); 51 — электродвигатель электростеклоподъемника (им комплектуются некторые из выпускаемых транспортных средств); 52 — выключатели дверных плафонов (задние стойки); 53 — выключатель контрольной лампы автомобильного стояночного тормоза; 54 — плафоны, производящие освещение салона; 55 — указатель уровня топлива в машине, который имеет контрольную лампу резерва; 56 — указатель температурного состояния охлаждающей жидкости; 57 — указатель давления масла, оснащенный контрольной лампой недостаточности давления; 58 — автомобильный тахометр; 59 — контрольная лампа (КЛ) стояночного тормоза; 60 — КЛ заряда аккумулятора; 61 — КЛ карбюраторной воздушной заслонки; 62 — КЛ габаритного света; 63 — КЛ поворотных указателей; 64 — КЛ дальнего света фар; 65 — автоспидометр; 66 — выключатель КЛ карбюраторной воздушной заслонки; 67 — «леводверный» переключатель электродвигателя электростеклоподъемника; 68 — автомобильное реле электростеклоподъемников; 69 — «правоверный» переключатель электродвигателя электростеклоподъемника; 70 — задние транспортные фонари; 71 — фонари, которые освещают номерные знаки; 72 — датчик, показывающий уровень и резерв топлива; 73 — обогреватель заднего стекла; 74 — лампа, с помощью которой производится освещение багажника; 75 — задний транспортный противотуманный фонарь.

Схема зажигания ВАЗ 2106

включает распределитель зажигания, катушку, свечи, замок и проводы низкого и высокого напряжения. Схема подключения ВАЗ 2106 этой системы автомобиля представлена на фото.

1. До 1980 г. машины данной марки комплектовались распределителем Р-125Б. Он устанавливался совместно с карбюраторами типа 2103. Данный распределитель имел механический октан-корректор, с помощью которого можно было несколько изменять угол опережения зажигания, однако, в то же время, отсутствовал специальный вакуумный регулятор. После 1980 года, когда двигатели комплектовались карбюраторами 2107-1107010-20 («Озон»), стали использовать распределитель 30.3706, который имел вакуумный регулятор опережения зажигания.
2. Применяемая катушка относилась к типу Б117-А. Присутствовал разомкнутый магнитопровод. Устройство маслонаполненное, герметизированное.
3. Использовались свечи типа А17ДВ или подобные им, но зарубежного производства.
4. Автомобили оснащались замком ВК347, который имел противоугонное устройство. Он работает следующим образом: когда ключ вынимается (из положения III «Стоянка»), из корпуса выключателя особым образом выдвигается запорный стержень. Он входит в паз вала руля и, таким образом, происходит блокировка вала.

Рекомендуется постоянно возить с собой, если вы хозяин автомобиля 2106, конденсатор распределителя зажигания и катушку зажигания. Вероятность их выхода из строя достаточно велика, заменить или отремонтировать их с помощью каких-то других устройств — невозможно.

Если повредить катушку или конденсатор, двигатель запустить будет невозможно, а вот заменить вышедшие из строя приборы весьма просто. Например, замок зажигания (представлено на видео). Если возникнет крайняя необходимость, их можно заменить подобными устройствами с других моделей автомобилей.

История автомобиля ВАЗ 2106

Схема дает автолюбителям детальное представление о расположении главных составляющих транспортного средства. Данная модель — автомобиль малого класса (вариант, который шел на экспорт — «Лада 2106») с четырехдверным кузовом.

Комплектован двигателем, рабочий объем которого 1,57 л, а мощностью составляет 75,5 л.с. Располагается мотор в передней части, вдоль продольной оси. История марки началась в 1976 г. Это была модернизированная модель 2103.

Летом 1998 г. производство авто и его модификаций было прекращено на ОАО «АвтоВАЗ», но, одновременно, началось на «РосЛада» в городе Сызрань. С июля 2001 г. данную модель начали производить из машинокомплектов в ДОАО «Ижмаш-Авто».

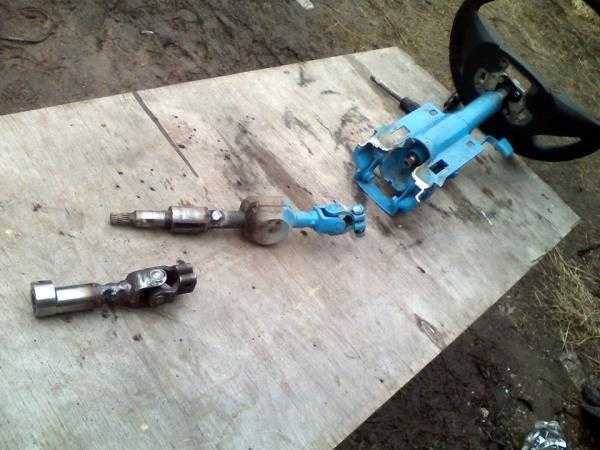

Неисправности колонки и ее замена

Основные признаки поломки.

Первым делом стоит проверить затяжку всех резьбовых соединений. Если долгое время эксплуатировать автомобиль ВАЗ 2106 с изношенными шлицами на валу, это приведет к свободному проворачиванию руля. Со временем шлицы попросту стираются. Причем прийти в негодность могут шлицы на рулевом редукторе, а его цена довольно высокая, и никакая регулировка рулевой колонки ВАЗ не сможет помочь.

Немного сложнее окажется ремонт, связанный с заменой редуктора. Для этого придется в целях безопасности отключать аккумулятор. Затем нужно ослабить болт на шлицевом соединении вала и редуктора. Левая сторона ВАЗ 2106 поднимается на домкрате и устанавливается на надежную опору, колесо снимается. При помощи съемника рулевых наконечников с редуктора снимаются две тяги.

Снимать рычаг с редуктора нежелательно. Во-первых, его очень сложно демонтировать, потратите немало времени и сил. Во-вторых, любая регулируемая колонка продается вместе с этим рычагом, он идет в комплекте с редуктором. Затяжка проводится гайкой, которую сложно выкрутить. Все это сделано в целях повышения безопасности.

Источники

• http://kak100.ru/vaz-2112-remont-rulevoy-reyki-svoimi-rukami.html
• http://expertvaz.ru/2106/remont-zamena-regulirovka-rulevoj-kolonki-sxema.html

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Примечание: В случае деформации рулевые тяги подлежат обязательной замене. Пытаться их выпрямить и установить назад — недопустимо!

Итог работы

Замена рулевой рейки на десятую модель ВАЗа — это одна из самых простых работ, которую вполне может освоить и любитель

Главное запомнить инструкцию разборки и проявить осторожность в процессе демонтажа деталей. Выполнив эту работу единожды вы более не будете испытывать сомнений, отдавать машину в автосервис при возникновении аналогичной проблемы, или решить ее самостоятельно

Конечно, когда большинство людей в нашей стране вынуждено считать кровные нажитые, лучше постараться выполнять несложные автослесарные работы самостоятельно, тем более, что это — бесконечно интересный, увлекательный процесс.
