Замена рулевых тяг ваз 2106-2103

Замена рулевых тяг ВАЗ 2106 своими руками

Рулевая тяга – часть автомобиля, которая служит соединительными звеном между поворотным кулаком и рулевым механизмом. Именно благодаря ему передние колёса автомобили изменяют свой угол, и автомобиль изменяет направление.

Реалии наших дорог таковы, что после проезда небольшого участка дороги вы можете сильно повредить рулевую тягу автомобиля и лишится большой суммы денег. На СТО ремонт тяги стоит, как четверть автомобиля, поэтому будем ремонтировать своими руками. Напомним, что в предыдущей статье мы рассматривали как отрегулировать холостой ход ВАЗ 2106 в гаражных условиях.

Замена рулевой тяги ВАЗ 2106

1. Шплинт закручен гайкой, диаметром 22 миллиметра. Поэтому подбираем соответственный гаечный ключ и вынимаем крепление пальца шарового шарнира.

2. Рычаг поворотной цапфы прочно удерживает палец наконечника. Поэтом нужно его выпрессовать с помощью съёмника.

3. Далее воспользуемся торцевым ключом. Ним мы открутим крепления тяг к сошке.

4. Подставив упор в рычаг выпрессуйте пальцы шаровых шарниров. Для этого нужно хорошенько ударить по нему торцом молотка удобного диаметра. Если такого молотка нет, подставьте подходящий стержень.

5. До того, как производить замену наконечника или боковой тяги, нужно померять длину тяги, которая уже установлена на автомобиле. Измерять нужно между центрами заглушек.

6. Тяга, устанавливаемая на машину должна совпадать с длинной предыдущей тяги. Удобнее всего менять длину тяги, прокручивая резьбовую муфту, предназначенную специально для регулировки. После произведения контрольных замеров, затяните хомуты муфту.

7. Проверьте углы установки колёс. Если они будут неправильные, снимите тягу и отрегулируйте их. При неправильно регулировке колёс, возникает вероятность их трения об элементы корпуса.

Рулевые тяги

Снятие и установка тяг

Примечание В качестве примера показана замена правой рулевой тяги. Для левой – операции проводятся аналогичным способом.

Для данной операции потребуются следующие инструменты: специальный съемник, ключ 22 мм, пассатижи, отвертка и молоток.

1. Ослабить колесные болты переднего колеса.

2. Поднять переднюю часть автомобиля, установить подставки или поднять автомобиль на подъемнике.

3. Отвернуть колесные болты и снять колесо.

4. Расшплинтовать наружную гайку наконечника рулевой тяги.

5. Отвернуть гайку наконечника рулевой тяги.

6. Установить специальный съемник и выпрессовать наконечник рулевой тяги из рычага поворотного кулака.

7. Аналогично отсоединить палец рулевой тяги от рулевой сошки.

8. Снять рулевую тягу с автомобиля.

9. Установка производится в порядке, обратном снятию.

Примечание При замене наконечников рулевых тяг необходимо посчитать, на какое количество витков был навинчен каждый из старых наконечников, а затем новые навинтить на то же количество витков. Это облегчит регулировку схождения колес.

10. Отрегулировать схождение передних колес.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

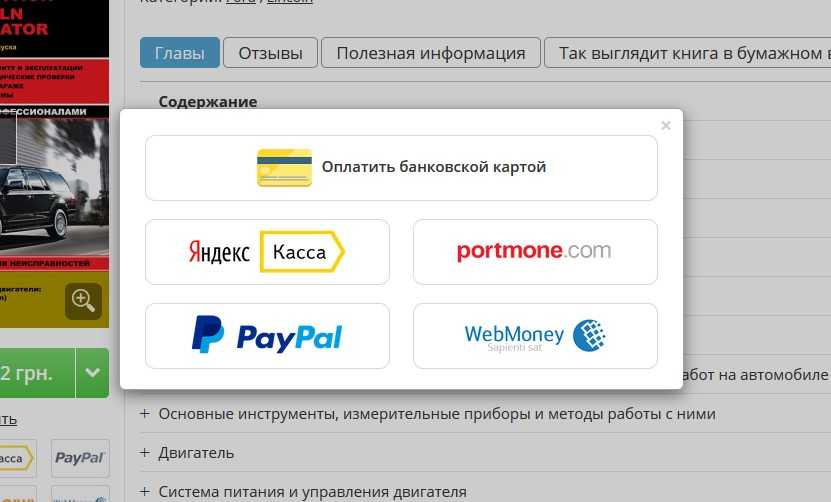

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Как обнаружить неисправность

Проверить исправность рулевых тяг можно самостоятельно, для этого потребуется только смотровая канава либо эстакада. Делать такую проверку на автомобиле ВАЗ 2106 желательно каждые 5 тысяч км или после каждой длительной поездки по плохим дорогам. Такой короткий интервал обусловлен качеством изготовления рассматриваемых деталей, в среднем они служат 15-20 тысяч км.

Чтобы осуществить диагностику, нужно поставить машину над канавой или заехать на эстакаду и зафиксировать транспортное средство ручным тормозом. Взявшись одной рукой за стержень тяги около наконечника, надо резким движением надавить его вверх, а потом вниз. Исправный наконечник либо вовсе не имеет люфта, либо он составляет пару миллиметров, рукой это ощущается.

Если люфт больше, а при этом стержень тяги легко крутится в обоих шаровых пальцах, то замена наконечников ВАЗ 2106 неизбежна. Таким способом надо проверить все 6 пальцев, и при их ярко выраженном износе лучше произвести замену всей рулевой трапеции, которая состоит из 3 тяг.

Случается, что в соединениях люфт отсутствует, но защитные пыльники порвались или потрескались. Если их не поменять, то постоянно набивающиеся в шарнир пыль и грязь сделают свое дело: узел быстро выйдет из строя. Изношенные пыльники подлежат обязательной замене. Для выполнения работы потребуется минимум инструментов:

• набор накидных или рожковых ключей;
• монтажная лопатка;
• съемник для выпрессовки шаровых пальцев из посадочных мест.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Работа шарнирных тяг

На большинстве современных автомобилей поворот колёс осуществляется за счёт зубчатой рейки. А вот на автомобилях классического семейства «Жигулей» вместо рейки используется устаревшая технология с использованием специальных тяг, получивших название «рулевая трапеция». Этот механизм не отличается большой надёжностью. Максимум, на что можно рассчитывать – это 50 000 километров пробега, хотя на деле ресурс редко превышает 30 тыс. км. Конструктивно устроен механизм просто, и при наличии опыта ремонта автомобилей и знаний предмета провести ремонтные работы или замену составных частей можно самостоятельно.

Для чего нужна и как работает трапеция

Шарнирные тяги служат промежуточным звеном между рулевым валом и ступицей колёс спереди, усилие передаётся через поворотные кулаки. Главное назначение – это поворот передних колес одновременно в ту сторону, куда поворачивается руль.

Данный механизм крепится к передним лонжеронам и конструктивно состоит из следующих частей:

Средняя часть представляет собой трубку с шарнирными механизмами по обе стороны. Боковые части состоят из короткого и длинного наконечников. Соединяются друг с другом специальным хомутом и двумя болтами.

Принцип работы трапеции выглядит следующим образом.

1. При повороте рулевого колеса начинает вращаться вал рулевого механизма и хвостовик редуктора. Благодаря червячному механизму на сошку передается больший крутящий момент при сниженном количестве оборотов.
2. Сошка начинает поворачиваться, а вместе с ней и средняя тяга с левой. Одновременно с этим средняя тяга передает усилие на правую часть трапеции посредством кронштейна.
3. Все три части поворачиваются в ту или иную сторону в зависимости от того, в какую сторону идет рулевое колесо, а вместе с тем начинают синхронно поворачиваться и передние колёса.

На втором лонжероне закрепляется рычаг маятникового типа, который выполняет функции дополнительного шарнира. На концах всех трёх тяг есть конусные пальцы, благодаря которым трапеция находится всегда в строго горизонтальном положении, независимо от хода подвески автомобиля.

Особенности конструкции шарнирных тяг

Средний элемент – самый простой по своему строению. Он представляет собой неразборный стержень, на концах которого находятся шарниры. Конусные пальцы тяг устанавливаются в отверстия сошек и фиксируются с помощью корончатых гаек, а для дополнительного крепления применяется шплинт.

Правая и левая тяги состоят из наружного наконечника с пальцем и внутреннего с шарниром. Соединяются они между собой при помощи хомута с резьбой и двумя болтами. Конструкция боковых тяг состоит из нескольких частей и может разъединяться. Сделано это для возможности регулировки развал/схождения колёс. Длина может изменяться за счёт закручивания или откручивания хомута с резьбой, таким образом регулируется положение передних колёс.

Шарнирные наконечники всех тяг идентичны по своей конструкции и состоят из следующих частей:

• палец с резьбой и отверстием под шплинт;
• пыльник (защитный чехол из резины или силикона);
• корпус из прочного металла;
• сухарь (опорный вкладыш);
• пружина;
• крышка, установленная в корпус.

Шаровая опора (шарнир) работает по общему принципу с подшипником, т. е. металлический шар вращается в корпусе из пластика. На более дорогих и качественных шаровых производители врезают в крышку на корпусе тавотницу для возможности смазки с помощью шприца. Внешние или наружные тяги и справа, и слева одинаковые, внутренние – имеют отличия. Правый рычаг изогнут, чтобы не задевал при движении корпус коробки передач.

Выбор новых деталей рулевых тяг ВАЗ 2106

Ремонт рулевой трапеции позволяет заменить только вышедшую из строя деталь. Редко кто меняет сразу все составные части разом. В результате шарнирные тяги на многих автомобилях собраны из разных запчастей, отличающихся по качеству. На данный момент найти оригинальные запчасти на ВАЗ 2106 становится всё сложнее, т. к. автомобиль давно снят с производства.

Из-за низкого ресурса штатные комплекты уже давно стали редкостью. Однако существует множество других производителей, выпускающих аналоги заводских деталей рулевой трапеции:

Эти торговые марки хорошо себя зарекомендовали у автолюбителей, продукция отличается неплохим качеством. При выборе остаётся порекомендовать не покупать запчасти в сомнительных местах, т. к. вероятность приобретения подделки в таком случае резко возрастает. Не стоит гнаться за низкими ценами, качественные детали не могут стоить подозрительно дешево.

Инструкция по выполнению замены

Замена рулевой трапеции производится на смотровой яме или эстакаде. Порядок разборки следующий.

1. Ослабить и открутить гайку крепления шарового пальца. На некоторых машинах еще можно встретить рулевые тяги с зашплинтованными гайками. В таком случае придется предварительно извлечь шплинты, согнув их усики пассатижами.
2. Со стороны округлого конца рулевой сошки вставить съемник таким образом, чтобы его опорная площадка оказалась под рычагом сошки.
3. Вращая ключом болт вверху съемника, выпрессовать его из гнезда.
4. Операцию повторить на всех остальных наконечниках.

Иногда при откручивании гайки, в силу загрязненности резьбы шаровой, палец начинает вращаться вместе с гайкой, провернувшись в посадочном месте. Тогда, чтобы открутить гайку, надо заблокировать его монтажной лопаткой. Небольшая особенность: левая и правая крайние тяги ВАЗ 2106 отличаются друг от друга, поэтому после снятия их лучше пометить.

Элементы рулевого управления: 1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного кулака; 10 — кронштейн маятникового рычага; 11 — правый лонжерон кузова; 12 — пробка маслоналивного отверстия; 13 — картер рулевого механизма; 14 — вал рулевого управления; 15 — облицовочный кожух вала рулевого управления; 16 — рулевое колесо; 17 — труба верхней опоры вала рулевого управления; 18 — кронштейн вала рулевого управления; 19 — левый лонжерон кузова; 20 — стяжные хомуты регулировочной муфты; 21 — левый поворотный кулак

После того как все 3 тяги сняты, нужно новые детали подогнать под длину старых. Это касается двух крайних рулевых тяг. С помощью резьбы крепления наконечников на них производится регулировка угла схождения передних колес. Чтобы колеса изначально не смотрели в разные стороны, закручиванием или выкручиванием наконечников на новых деталях подгоняется их длина под размер снятых элементов.

Следующий этап — установка новых тяг, шаровые пальцы которых вставляются в посадочные места, после чего сверху закручивается гайка. Затягивать ее нужно с хорошим усилием. Если имеется отверстие для шплинта, то вставить последний и разогнуть усики.

Чаще всего из строя выходят наконечники, находящиеся по краям, возле колес. Тогда их можно поменять поодиночке. Разборку производить можно по той же инструкции, но выпрессовать только один конец тяги. Потом нужно раскрутить хомут, который фиксирует вращение детали по резьбе. Замена рулевых наконечников заключается в том, чтобы вывернуть старую деталь, а потом на такую же длину вкрутить новую и затянуть хомут. После чего можно вставлять палец в гнездо и затягивать гайку.
