Снятие, установка, ремонт рулевого механизма (рулевой рейки) на автомобиле лада гранта ваз 2190

Реечный рулевой механизм

Рулевая колонка предусматривает возможность регулировки наклона руля. А сам руль имеет возможность блокироваться за счет установки антиповоротного устройства, связанного с замком зажигания.
Рулевой механизм установлен реечного типа, где имеется возможность изменения передаточного отношения в разных режимах работы.
Механизм преимущественно оборудуется электроусилителем руля.
Электроусилитель оснащен блоком, который позволяет проводить самостоятельную диагностику технического состояния устройства, а в случае необходимости исключить усилитель из работы.

Надежность зацепления зубчатой пары с одной стороны обеспечивает специальный зазор, выставляемый в заводских условиях. С другой стороны точность зацепления поддерживает пружинный упор, который прижимает саму рейку к зубьям шестерни.

Вышеуказанный зазор в нормальных условиях составляет 0,1 мм, однако в процессе эксплуатации может нарушаться вследствие износа отдельных деталей. Таким образом, одной из основных причин, почему появился посторонний стук в рулевом механизме, является нарушение установленного зазора зубчатого зацепления. Следует отметить и другие неисправности, которые могут привести к тому, что в автомобиле появится неприятный стук:

Как отрегулировать рейку?

Регулировка рулевой рейки подразумевает выставление правильного зазора в зубчатом соединении. Рекомендуем упорную гайку сменить на новый аналог. Реечный узел требуется выставить в «нулевое» положение, что соответствует прямолинейному курсу автомобиля. Регулировку осуществляем, применив индикаторный механизм часового вида. Вращаем шестерню-вал и одновременно производим замер показаний специального индикатора. Когда значение составляет 0,05 мм, тогда заворачиваем корректирующую гайку на аналогичную величину. По завершении регулировочных манипуляций проверяем механизм на предмет присутствия легкости вращения и плавности перемещения рейки в трубе. Убедившись, что регулировка рулевой рейки прошла корректно, одноименную гайку фиксируем в заданном положении путем кернения специальным пробойником.

Теперь спокойно монтируем собранный узел на автомобиль LADA Granta. По завершении установки на обездвиженном автомобиле вращаем несколько раз руль, проверяя плавность вращения и перемещения элементов. Убедиться в отсутствии стуков возможно только во время ездового процесса по неровностям. Рулевая рейка в порядке.

Тюнинг руля на Ладе Гранта

Вариантов модернизации рулевого колеса на Ладе Гранта немного. Самый популярный из них – это установка спортивного варианта. Такой руль не только сделает интерьер более привлекательным, но и повысит комфорт управления, особенно если будет подобран грамотно. Мультируль установить можно, но только если комплектация максимальная, в остальных случаях с его помощью нечем будет управлять.

Спортивный вариант должен быть травмобезопасным, т. е. при ДТП он должен деформироваться без нанесения повреждений водителю. Из недостатков можно отметить, что при наличии подушки безопасности в стандартном руле, спортивный ее не имеет. Также можно доработать руль, установив оплетку. Более продвинутые устанавливают под нее нить подогрева.

Для установки спортивного рулевого колеса понадобится провести следующие операции.

Выровнять прямо передние колёса (можно проехать немного вперёд и обратно, чтобы траектория движения была прямолинейная).
Отсоединить клеммы аккумулятора обесточив бортовую сеть автомобиля.
Модуль управления подушкой безопасности нужно отключить (если комплектация Гранты оснащена ей). Если не произвести отключение во время демонтажа заводского руля, она может выстрелить.
Демонтировать руль и установить на адаптер звуковой сигнал. Проводка должна быть сохранена в адаптере, для этого следует внимательно осмотреть все контакты.
Подсоединить адаптер к валу, но не фиксировать его гайкой.
На адаптер устанавливается спортивный руль и закрепляется специальными винтами.

Выбрасывать или продавать заводское изделие нельзя, спортивный вариант вызовет вопросы при прохождении техосмотра.

ГУР и ЭУР: установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства. На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов

Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер

В наборе цифр есть определение места производства, это две последние цифры:

00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
Просверлить в пластине отверстия для крепления электроусилителя.
Кардан зафиксировать на ЭУР.
Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
Прикрепить электроусилитель, после чего установить кардан в рейку.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна. Во-первых, ЭУР гораздо технологичнее и современнее, а во-вторых, установка ГУР на Гранту трудоёмкий и дорогостоящий процесс, не имеющий практического преимущества.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

колёса;
рулевая рейка;
привод;
механизм.

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Рулевой механизм Лады Гранты реечного типа, самый простой и недорогой вариант.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

Регулировка рулевой рейки

Узел стучит по разным причинам. На самом деле это настоящая болезнь механизма управления, доставшаяся по наследству от Лады Калины, т. к. узлы идентичны на этих автомобилях. Отрегулировать рейку можно своими руками.

Для этого понадобится минимум инструмента:

ключ для калибровки рулевой рейки;
торцевые головки на 10 и 13;
фигурная отвёртка.

Для подтяжки рейки можно воспользоваться двумя способами. Первый подразумевает использование специального ключа, который можно просунуть в зазор арки с левой стороны. Второй способ более трудоемкий и подходит в том случае, если нет возможности просовывать руку в зазор. Для этого понадобится демонтировать АКБ и его площадку, только так можно добраться до гайки для подтягивания редуктора. С первым способом всё просто, поэтому лучше рассмотреть второй вариант.

Для этого нужно отсоединить клеммы аккумулятора и снять его, после чего демонтировать площадку под ним. Теперь можно добраться до гайки, расположенной на внутренней стороне корпуса редуктора. Ключ для подтяжки можно купить комбинированный, с одной стороны – для подтяжки рейки, с другой – для натяжения ремня ГРМ.

Для подтягивания гайку нужно поворачивать по часовой стрелке.

Приемы диагностирования, ремонтных мероприятий и обратной сборки

Появился стук и устранение его невозможно без предварительного диагностирования. Перед самим определением причины, побуждающей стук, следует прибегнуть к разборке рейки и последующему диагностированию всех ее внутренних элементов на предмет присутствия износа и повреждений.

Процедуру разборки осуществляют, следуя таковой очередности действий.

Рейку помещаем в тисках, побеспокоившись об установке прокладок из нежесткого материала.
Откручиваем гайку, которой зафиксирован картер механизма.
Снимаем трубу картера и извлекаем фиксаторы, которыми закрепляются втулки трубы, после чего выполняем демонтаж непосредственно втулок.
Выкручиваем гайку, которая обеспечивает возможность регулировки. Здесь подойдет указанный ранее специальный ключ, наделенный особыми гранями, позволяющими эффективно производить манипуляцию.
Переходим к извлечению пружины реечного упора, затем уплотняющего кольца и впоследствии упора рейки.
Теперь можем демонтировать картерную крышку.
Сняв сепаратор подшипника и кольцо, вынимаем из трубы рейку.
Демонтируем второй важный компонент пары — вал-шестерню рулевого узла.

После завершения разборочного мероприятия приступаем к диагностированию подшипников и уплотняющих колец LADA Granta. Выполнив добротную очистку, оцениваем степень износа на зубчатых секторах, а также реечной поверхности и валу. Именно в этом узле механизма может таиться главенствующая причина стука. Если детали своим состояние намекают на необходимость замены, то выполняем ее. А может, придется обойтись без замены, в таком случае нужно знать, как подтянуть рулевую рейку.

Во время сборки узла смазываем подходящим компаундом весь перечень ответственных соединений. Не экономим на смазке, поскольку ее недостача сможет в дальнейшем спровоцировать преждевременный износ ответственных компонентов реечного узла LADA Granta. Это в свою очередь неизбежно вызовет нарушение регламентного зазора, и, как результат – стук. Данный момент может объяснить досадную ситуацию, когда недавно смонтированная рулевая рейка беспокоит раздражительным стуком.

Исправлен стук и устранение его не заняло много времени. Рулевой механизм собираем по обратному алгоритму. Чтобы корректно и оперативно установить подшипники, подбираем подходящие оправки. Когда узел окончательно собран, прибегаем к обязательной регулировке, ведь некорректный зазор безальтернативно приведет к возникновению стуков.

Как демонтировать рулевой механизм?

При возникновении стука владельцы сталкиваются с необходимостью демонтажа реечного механизма. Эта работа станет значительно удобнее, если автомобиль будет вывешен подъемником. Вообще стук и устранение его очень важная тема.

Для успешного снятия рейки потребуется запастись таким необходимым набором инструментов:

торцевым ключом или головкой идентичного размера (на «13»);
воротком, отверткой с плоским профилем и ножом;
специализированным ключом «24»-го размера для подтяжки рейки;
шестигранником «6»-ой размерности и воротком.

Начиная выполнение действий, не забываем о предварительном отключении АКБ от бортовой сети.
Выставляем колеса ровно и ослабляем болты их крепления к ступице.
Производим вывешивание автомобиля Лада Гранта подъемным устройством.
Рассоединяем карданный узел рулевого вала с валом шестерни, «заходящим» в корпус реечного редуктора. Данная манипуляция производится в салоне, поэтому высокий подъем автомобиля не требуется.
Освобождаем тяги, рассоединив их с рычагами, расположенными на корпусах передних амортизационных стоек.
Теперь начинаем непосредственный демонтаж рулевой рейки.
Используя ключ на «13», производим откручивание гаек и снятие хомутов, которыми рулевая рейка удерживается на кузове.
Извлечение механизма производим в собранном виде с тягами.

Расположив рейку на удобной поверхности, приступаем к ее непосредственной разборке. Это предполагает освобождение узла от всего перечня присутствующих чехлов и пыльников. Указанные хомуты, удерживающие эти элементы, срезают, поскольку они обязательно будут заменены новыми аналогами. Когда есть стук и устранение его происходит именно таким образом.

Реечный механизм

Если затронуть рулевой механизм, имеющий место на Лада Гранта, то необходимо заметить его конструктивные аспекты и характеристики.

Рулевой колонке доступна возможность регулировать угол наклона. Сам руль наделен способностью к блокировке благодаря присутствию специального анти — поворотного устройства, которое в конструктивном плане связано с замком зажигания.
Реечный механизм рулевого узла позволяет изменять соотношение передаточных чисел на разных режимах функционирования.
В качестве усилителя в систему интегрирован механизм на электрическом принципе действия.
Электрический усилитель оборудован блоком, посредством которого осуществляется самодиагностика всего узла и при обнаружении отклонения от нормы исключает непосредственно усилитель из общего функционала системы.

Принцип реализации схемы рулевого узла достаточно несложен. Механизм, располагающий парой шестерня рулевая рейка, зафиксирован в моторном отсеке с помощью резиновых опор на специально сконструированном щитке. Надежность такого крепежа обеспечивается за счет прикрепленных к кузову болтов. Возможность передачи вращающего усилия колесам осуществляется посредством пары рулевых тяг, которые входят в соединение с рычагами поворотного типа, зафиксированными на корпусах амортизационных стоек Лада Гранта.

Взаимодействие зубчатой пары регулируется с помощью зазора, величина которого выставляется в заводских условиях производителя. Точность зацепления контролируется и корректируется посредством пружинного упора, прижимающего рейку к шестерне.

Обозначенная величина зазора при штатных условиях достигает 0,1 мм. При эксплуатации зазор изменяется из-за постепенного износа отдельных элементов рулевого узла. Это может фигурировать в числе главных причин, порождающих возникновение обозначенного ранее стука

Также не обойдем вниманием другие факторы, способные повлечь этот раздражающий владельца Лада Гранта стук, а именно:

ослаблен крепеж самой рейки к кузовным элементам;
появление люфта в шаровых шарнирах тяг или наконечников рулевого узла;
износ или повреждения на зубьях шестеренной передачи рулевого вала.

В первом случае нужно знать, как подтянуть рулевую рейку, а также как осуществить замену.

Регулировка рейки

Если значение 0,05 мм, то следует завернуть регулировочную гайку на такую же величину. После того как регулировка рулевой рейки будет завершена, проверяют легкость и равномерность перемещения по всей длине хода рейки. При условии, что все сделано точно, следует зафиксировать положение регулировочной гайки, проведя специальное кернение пробойником. Когда выполнены все работы, можно приступать к обратной установке рулевого механизма на Лада Гранта. После того как механизм был установлен обратно на машину, следует еще до начала движения на стоящем автомобиле прокрутить рулевое колесо, проверяя равномерность вращения. Проверку, которая выявит, что отсутствует стук, можно будет произвести только в движении по неровной дороге.

Снятие рулевого механизма (рулевой рейки) на автомобиле Лада Гранта производят для ее разборки и ремонта в случае выхода из строя или полной замены, а так же при проведение различных работ, при которых ее наличие будет мешать ходу их выполнения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Устанавливаем автомобиль на домкрат и снимаем оба передних колеса.
Снимите аккумуляторную батарею.
Изнутри салона откручиваем болт клеммового соединения промежуточного вала рулевой колонки с валом рулевого механизма. Предварительно колеса необходимо установить в положение, соответствующее прямолинейному движению.

Отсоединяем наконечники рулевых тяг от поворотных рычагов стоек амортизаторов.
Далее откручиваем болты и отсоединяем рулевые тяги от механизма.

Выкручиваем по две гайки крепления механизма к шпилькам кузова.
Снимаем хомуты со шпилек.
После чего снимаем саму рейку, вынув ее через отверстие в левой арке колеса.
Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

На этом ремонтные работы по снятию рулевого механизма на автомобиле Ваз 2190 завершены.

Источники

http://spike.su/index.php/Устраняем-стук-рулевой-рейки-Лады-Гранта.html
http://1ladagranta.ru/remont/stuk-rulevoy-reyki.html
http://remladavaz.ru/kak-snyat-rulevoj-mexanizm-rulevuyu-rejku-lada-granta

Разборка рулевого механизма Lada Granta

Инструмент:

Ключ трещоточный
Головка на 13 мм
Гаечный ключ рожковый на 13 мм
Гаечный ключ рожковый на 14 мм
Гаечный ключ рожковый на 24 мм
Гаечный ключ накидной прямой на 15 мм
Домкрат или канавный подъемник
Балонный ключ
Отвертка плоская большая
Раздвижные плоскогубцы
Бокорезы
Слесарные тиски с мягкими губками
Специальный ключ с восьмигранной головкой на 17 мм
Специальный ключ с восьмигранной головкой на 24 мм
Монтажная лопатка
Нож
Двухлапый съемник
Специальный съемник или электродрель с молотком
Щипцы для стопорных колец
Кернер
Динамометрический ключ

Детали и расходники:

Пластмассовые хомуты
Деревянная подставка
Опорная втулка рулевой рейки с демпфирующими кольцами
Бензин
Отрезок трубы
«Холодная сварка» или «Быстрая сталь»
Пластичная смазка «Фиол-1»

Примечания:

Разборку рулевого механизма проводите при его ремонте.

1. Снимаем рулевой механизм, как описано в этой статье.

2. Снимите чехол рулевого механизма, как описано здесь.

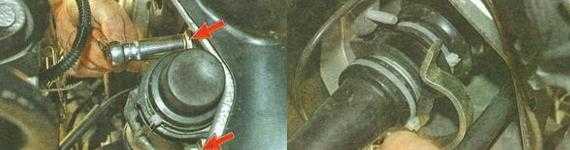

3. Специальным ключом с восьмигранной головкой на 17 мм отверните гайку упора рейки и снимите ее.
