Признаки неисправностей трапеции
Даже при аккуратной езде трапеция имеет свой ресурс, хотя владельцы Шевроле Нива отмечают, что он достигает 100000 км. На самом деле, информация не совсем точна. Через каждые 25 – 30 тыс. км может потребоваться замена рулевых наконечников, а они являются составной частью трапеции.
Первым признаком неисправности шарниров служит увеличенный люфт руля. Изнашиваются шарнирные пальцы, поэтому требуется их замена. В последнее время водители предпочитают приобретать тяги или наконечники в сборе с шарниром. Ускорит износ подвижного соединения отсутствие смазки. Несмотря на то, что завод-изготовитель добавляет в шарнир необходимое количество смазки, следует проверить выполнение данного обязательства. В большинстве случаев подобная бдительность приходится кстати. Через порванный защитный чехол часть смазки может выйти наружу или внутрь попадет грязь и песок. В таком случае будет слышен скрип при повороте руля.
Определено три фактора, ведущих к возникновению неисправностей трапеции.
- Плохое качество дорожного покрытия.
- Стиль вождения.
- Заводской брак.
В любом случае необходимо как можно быстрее провести ремонтные работы. Состояние системы рулевого управления определяет безопасность эксплуатации автомобиля. Необходимо заметить, что длительное отсутствие ремонта приведет к полному разрушению шарнира. На трассе автомобиль окажется неуправляемым, что может привести к ДТП.
Работа рулевой трапеции Шевроле Нивы
Для описания работы всей системы управления автомобилем достаточно указать основные направления передачи усилия от рулевого колеса. Посредством червячной передачи вращение вала с выигрышем в силе преобразуется в поворот рулевой сошки. Она одновременно соединена с левой и средней тягой. Аналогом сошки служит маятник, способный свободно поворачиваться в кронштейне. Он также соединен со средней тягой и правой. В итоге при повороте руля вправо все тяги смещаются влево, а так как наконечники соединены с поворотными кулаками, то колеса поворачиваются тоже вправо.
При повороте автомобиля колеса описывают окружность разного радиуса. При условии, что угловая скорость на оси одинаковая, одно колесо будет непременно проскальзывать. Это приводит к повышенному износу резины и ухудшению управляемости. Решение проблемы сводится к тому, что поворотные кулаки во время маневра должны поворачиваться на разные углы относительно прямой движения автомобиля. Обеспечить подобное соотношение позволяет правильный подбор наклона рычагов, а также их длины. Если полностью убрать скольжение не получается, то необходимо свести его к минимуму. Угол установки колес приходится регулировать после любых ремонтных работ с трапецией. Особенно часто приходится менять рулевой наконечник, причем рекомендуется замену производить сразу с двух сторон.
Особенности эксплуатации автомобиля Шевроле Нива сказывается на состоянии элементов трапеции, поэтому важно периодически проводить диагностику. Чтобы не доводить ситуацию до выхода из строя шарниров тяг, необходимо проверять целостность защитных чехлов
При осмотре уделяется внимание наличию шплинтов на шарнирных пальцах, а также проверяется отсутствие деформаций или повреждений тяг
Неисправности
Так как весь рулевой механизм является довольно шаткой конструкцией он постоянно требует диагностирования и за ним необходимо как следует следить, и нужно принять как можно скорей все необходимые меры по ремонту, в случае возникновения следующих признаков:
- Появился люфт. Это может говорить о том что шарниры очень сильно износились. В этом случае можно попробовать заменить только шарниры либо поменять полностью весь механизм.
- Тяжело вращается руль и слышен скрип в районе колес
Очень часто повреждается защитный чехол, и туда начинает попадать грязь и влага, поэтому нужно как можно чаще делать технический осмотр.
Рулевая трапеция нива шевроле, конкретика
«висовский» комплект
Рулевая трапеция нива шевроле производится в России (или не в России) 5-10 производителями. На конвейерных машинах нам попадался Белмаг, Белебей, ВИС. Мы уже много лет устанавливаем на машины своих клиентов «висовские» рулевые тяги. ВИС – ВазИнтерСервис. Производитель запчастей из Тольятти. Не путайте, с самим заводом ВАЗ. Поставщик конвейера по очень многих позициям. Далее, все как обычно с русскими запчастями. Надо знать или официального представителя в регионе, или проверенного продавца. Только не «ведитесь» на уверения в оригинальную упаковку и голограммы. Китайцы уже давно научились обходить и то, и другое.

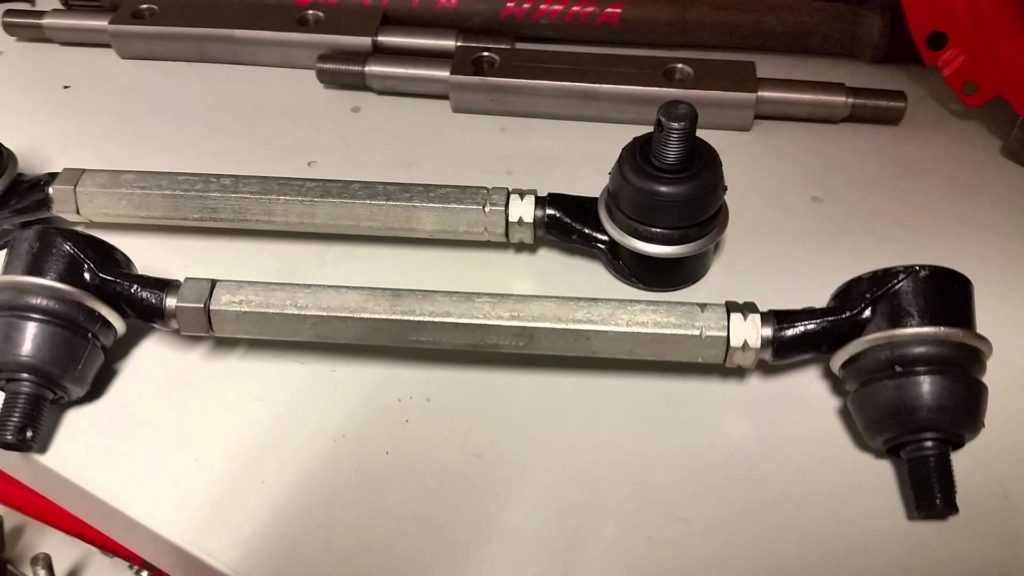

Усиленные
Штатный комплект рулевых тяг Нива Шевроле является не достаточно крепким, так автомобиль как правило используется преимущественно по бездорожью. Поэтому были разработан усиленный вариант, которые обладают следующими преимуществами:
- Большой срок службы
- Имеется защитное резьбовое соединение благодаря которому в течение долгого времени можно регулировать развал схождения
- Серийные наконечники, это свидетельствует о качестве выпускаемых деталей
- Можно самостоятельно смазывать не снимая защитный чехол
Основным недостатком является высокая цена на изделие, которая доходит до 3500 тысяч. Еще перед тем как их устанавливать, их нужно дополнительно смазать.
Подводя итог можно сделать вывод что необходимо периодически производить диагностику своего автомобиля, это позволит своевременно выявить неисправность, тем самым поможет избежать серьезных поломок. Если есть возможность замените штатные тяги на усиленные, это поможет забыть о проблемах с этим элементом на несколько сезонов.
Устройство рулевой трапеции Нива Шевроле и ее особенности
Рулевая трапеция Шеви Нива – это подвижная конструкция соединенных между собой элементов. Основными составляющими являются:
- Сошка;
- Маятниковый рычаг (рулевой маятник);
- Средняя тяга;
- Боковая тяга (правая и левая);
- Поворотные кулаки.
Сошка — это ничто иное как цельнометаллический рычаг, который установлен на вал рулевого механизма. еК концу рычага шарнирно крепится левая рулевая тяга. Для передачи усилия на правое колесо служит средняя тяга.
Для нее второй точкой опоры служит рулевой маятник, подвижно закрепленный в специальном кронштейне. Этот маятник играет роль второго рычага, передающего усилие на правую рулевую тягу. Поворотные кулаки к трапеции не относятся, но часто рассматриваются, как часть рулевой системы и позволяют более подробно описать процесс управления автомобилем.
На Шевике боковые тяги состоят из двух частей. Они соединены между собой разрезной муфтой, которая имеет внутреннюю левую и правую резьбу с разных сторон. При вращении муфты обе части боковой тяги сходятся или расходятся, изменяя расстояние от сошки или маятника до поворотного кулака. Таким образом, имеется возможность устанавливать определенный угол схождения колес. Обычно та часть боковой тяги, которая обращена к колесу, называется рулевым наконечником.
Абсолютно все тяги трапеции Нива Шевроле имеют на концах шарниры. Пальцы шарниров рассчитаны на коническую посадку и при соединении притягиваются гайками. Шарниры позволяют деталям трапеции оставаться подвижными относительно друг друга и относительно кузова автомобиля. Некоторые автолюбители склонны считать, что элементы рулевой трапеции Шевика подходят для классической «Нивы» и наоборот. Это мнение ошибочно. И хотя различия не входят в разряд кардинальных, при ремонте и замене следует подбирать детали исключительно по каталожному номеру.
Замена
Для замены нам понадобятся новые рулевые тяги на Ниву Шевроле и на набор инструментов, после того как все готово можно переходить к замене:
- Устанавливаем автомобиль на яму
- Снимаем колесо, с той стороны где будет производится замена
- У наружного шарнира снимаем шплинт пальца
- Берем специальный съёмник и из поворотного кулака извлекаем палец шарнира. Если съёмника нет можно воспользоваться молотком которым нужно наносить небольшие удары по торцу рычага
- С гайки внутреннего шарнира снимаем шплинт, после этого отвинчиваем гайку
- Выпрессовываем палец шарового шарнира, сделать это можно при помощи того же съёмника или молотка
- Извлекаем рулевую тягу
- Устанавливаем новую деталь в обратном порядке
Замена средней тяги
- Выпрессовываем палец боковых тяг и всю конструкцию отводим в сторону
- Откручиваем четыре гайки и отсоединяем стабилизатор редуктора
- Извлекаем шплинт шарового шарнира и крепежной гайки и откручиваем крепеж
- Выпрессовываем наконечник
- Извлекаем тяги
- Меняем на новые
