Натяжной ролик ремня привода грм

Основные неисправности ремня грм

Основными неисправностями ремня газораспределительного механизма являются:

• деформация;
• образование трещин и расслаивание;
• срезание зубьев;
• разрыв.

Деформация возникает по причине смещения оси натяжного ролика или зубчатого ролика помпы. При дальнейшей эксплуатации ремня, она обязательно приведет к его расслаиванию или обрыву.

Трещины и расслоение также могут являться следствием длительной эксплуатации, сильного натяжения ремня, или проблемами, связанными с неполадками в работе водяного насоса. Эти же факторы, а также механические повреждения на зубьях шкива коленвала или шестерни ГРМ часто являются причиной срезания ременных зубьев.

Разрыв ремня – это результат влияния перечисленных неполадок, а также безответственного отношения автовладельца к своему автомобилю, часто приводящий к капитальному ремонту двигателя.

Ремень ГРМ ВАЗ 2114 8 клапанов: функции, расположение и признаки неисправностей

Итак, ремень находится под защитным чехлом со стороны шкива коленвала. Сам ремень кольцевой конструкции, выполнен из армированной резины, имеет внутреннюю зубчатую структуру, чтобы зубья на шкиве коленвала и шестерне ГРМ могли входить в зацепление с ремнем.

Входя в зацепление с коленчатым и распределительным валами зубчатой стороной, ремень обеспечивает синхронность вращения валов, а своей гладкой стороной приводит в движение вал водяной помпы системы охлаждения ДВС. Нужная натяжка ремня ГРМ поддерживается натяжным роликом.

Если ремень ГРМ порвался либо сместился/слетел или перескочил, ДВС автомобиля глохнет или работает крайне нестабильно. Возможные признаки неисправностей ремня ГРМ:

• глохнет двигатель;
• автомобиль не заводится;
• загорается «ошибка датчика фаз» — выход из строя ремня ГРМ (смещение либо сползание ремня).

Важно понимать, подвергаясь постоянному износу и разным нагрузкам (в том числе и температурным), ремень ГРМ 2114 может выйти из строя раньше положенного срока

По этой причине важно обращать внимание на признаки проблем с данным элементом

Например, ремень ГРМ на ВАЗ 2114 «жует». Причин того что ремень ГРМ «жует», может быть несколько. Это  или механическое повреждение  на зубчиках коленвала или шкива, провисание ремня, смещение осей ролика помпы и натяжного ролика и т.д.

Еще одной такой причиной  может быть сползание или смещение ремня в сторону относительно его рабочего положения. Это может привести к повреждению  конструкции ремня ГРМ (соприкосновения об металлические части, стирание об ребро натяжного ролика) и, соответственно, нарушению работы двигателя автомобиля.

Основными причинами смещения ремня могут быть:

• заводской дефект изделия (разная жесткость по ширине);
• выход из строя подшипников водяной помпы (наличие люфта, отсутствие смазки, некачественная очистка посадочного места);
• деформация крепежной шпильки натяжного ролика (неправильная затяжка или ошибки при замене элементов).

Замена натяжного ролика ремня ГРМ на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Натяжной ролик — благодаря нему и только ему, происходит регулировка натяжения ремня ГРМ на автомобиле, но ролик как и любая другая деталь в двигателе выходит из строя и при выходе его из строя, он начинает гулять (Подшипник разболтался в этом случае) и люфтить, в связи с этим появляется вероятность того, что ремень в скорем времени слететь может со шкивов и даже если он не слетит, то быстро придётся в негодность, потому что трение большое у него будет из-за люфта и данного люфта как вы уже поняли по сути быть не должно, кроме того может ролик из-за неисправного подшипника ещё со временем заклинить и если он заклинит, то первым делом ремень либо же слетит, либо же порвётся, поэтому за исправностью этого ролика нужно следить и доводить его до совсем убитого состояния, о том как понять что ролик вот вот придёт в негодность, мы вам ещё расскажем в этой статье.

Примечание! Для проведения операции по замене данного ролика, вам нужно будет запастись набором инструментов, в который будут входить: Различного рода гаечные ключи, если есть вороток и накидные головки то ими тоже запаситесь, с ними даже гораздо легче операцию будет произвести, ну и торцевые ключи будут нужны, так же накидные, отвёртки и два сверла или же вместо них специальный ключ (Если у вас есть таковой) благодаря которому можно повернуть натяжной ролик ремня ГРМ!

Где находится натяжной ролик? Под крышкой пластмассовой которая закрывает механизм ГРМ он находится, в общём крышка эта первым делом снимается (О том как снять данную крышку, читайте в первом пункте ниже) и после снятия вы сразу же увидите весь механизм ГРМ (Ну правда весь механизм вы не увидите, потому что клапана и сами поршни находятся внутри двигателя, а они тоже относятся к Газо-Распределительному Механизму), сам ролик для наглядности чуть ниже на фото указан красной стрелкой и синей стрелкой так же показана гайка которая этот ролик и крепит, соответственно отвернув её, вы сможете полностью снять данный ролик с двигателя автомобиля но кроме этого ещё и ремень со шкива распредвала скинуть придётся, а иначе ролик не снять, ну или снимите вы его но просто сделать это будет сложно и не удобно.

Когда нужно менять натяжной ролик? Внутри данный ролик имеет подшипник (Его даже снаружи если смотреть глазами на ролик можно увидеть), благодаря которому сам ролик и крутиться по своей оси (Проще говоря крутиться по кругу) когда двигатель работает, со временем любой подшипник приходит в негодность и подшипника который находиться внутри натяжного ролика это тоже касается и при выходе его из строя, первым делом у ролика люфт появиться (Пошатайте рукой сам ролик в этом случае и если люфт есть, то вы его сразу ощутите), кроме того он может начать заедать и даже бывают случаи когда смазка из ролика вытекает (Посмотрите на ролик в этом случае, смазка в подшипник закладывается и если она вытекла хоть даже немножко, тогда ролик подлежит обязательной и по возможности быстрой замене), кстати когда подшипник у ролика изнашивается он начинает гулять (Ролик в смысле гулять начинает), в связи с этим шум работы у двигателя повышается, как примерно будет работать двигатель с неисправным роликом вы можете увидеть в видео-ролике который мы закрепили в самом конце этой статьи.

Цена ремня грм и стоимость работы по его замене

Ремень ГРМ можно без проблем купить в любом автомагазине. Его стоимость в зависимости от производителя составляет от 400 до 1000 рублей. Однако при замене ремня рекомендуется менять и натяжной ролик, цена которого колеблется от 400 до 600 рублей.

Примерная стоимость работ по замене ремня в комплекте с роликом в автосервисе составляет от 600 рублей до 1000.

Если у вас нет возможности или желания обращаться на станцию техобслуживания, ремонт можно произвести своими руками. Но для начала необходимо приобрести новый ремень ГРМ и ролик.

Чтобы выбрать запчасти было легче, воспользуйтесь нижеприведенной таблицей, где указаны каталожные номера оригинальных деталей и их аналогов.

БРЕНД	КОД
РЕМЕНЬ ГРМ
АВТОВАЗ	2112-1006040
GOODYEAR	G1535
GATES	5539
CONTITECH	CT 996
CONTI	CT996
LYNX	136CL254
FLENNOR	4428
BOSCH	1987949559
OPTIBELT	ZRK1538
LUZAR	LTB0112
PILENGA	CTP0996
РОЛИК НАТЯЖИТЕЛЯ
АВТОВАЗ	21120-100612000

Учитывая возможные неисправности, вызванные обрывом ремня ГРМ, а также сложность ремонта, покупать запчасти сомнительного качества и неизвестных производителей крайне нежелательно.

Замена ремня

• накидной ключ на 10 или аналогичного размера головка с трещоткой;
• рожковый ключ на 13;
• рожковый ключ на 17;
• шлицевая отвертка (большая);
• специальный натяжной ключ для ролика натяжителя;
• домкрат, баллонный ключ;
• немного машинного масла.

Для начала нужно выставить шестерню ГРМ и маховик двигателя в соответствии с имеющимися метками.

1.Автомобиль ставим на ровную площадку, включаем любую передачу.

2.Домкратом приподнимаем переднее правое колесо так, чтобы оно могло вращаться.

3.Открываем капот, ключом на 10 откручиваем 3 болта, фиксирующих защитную крышку ремня ГРМ.

4.Ключом на 13 ослабляем натяжитель ремня генератора, и снимаем его.

5.На шестерне распределительного вала находим метку в виде прямоугольного выступа на краю. Она должна совпадать с выступом на креплении крышки ремня.

6.Если она не совпадает, включаем передачу в авто, и прокручиваем правое колесо до совпадения меток.

7.После этого находим сверху на картере сцепления резиновую заглушку. Она находится справа от блока цилиндров. Поддев ее отверткой, вынимаем ее. Под ней расположен венец маховика, на котором также есть метка, которая должна совпадать с треугольным выступом слева.

8.Если такого совпадения нет, ключом на 17 ослабляем крепление натяжного ролика, и с помощью натяжного ключа проворачиваем ролик против часовой стрелки, ослабляя ремень.

9.Сняв верхнюю часть ремня ГРМ с шестерни газораспределительного механизма, накидным ключом на 17 проворачиваем коленвал, пока метки маховика не совпадут.

10.Фиксируем маховик в таком положении, вставив отвертку между его зубьев. Отлично, если у вас будет помощник, который будет ее дополнительно придерживать.

11.Демонтируем переднее правое колесо, снимаем защиту арок.

12.Ключом на 17 откручиваем гайку крепления шкива генератора, контролируя, чтобы маховик не вращался.

13.Снимаем шкив генератора, и вынимаем его.

14.Теперь ремень ГРМ можно снять со шкива коленвала.

15.Ключом на 17 полностью откручиваем крепление натяжного ролика, и извлекаем его, можно просто ослабить, и ремень выйдет.

16.Не нарушая положения меток, надеваем новый ремень на шкив коленвала, устанавливаем на место шкив привода генератора, предварительно надев на него ремень.

17.Надеваем ремень на шестерню ГРМ.

18.Устанавливаем новый ролик натяжителя, смазав его с обеих сторон машинным маслом (если сняли).

19.Натягиваем ремень, вращая нятяжной ролик специальным ключом, (если такого под рукой нет, можно вставить в пазы два штыря или самореза, и зафиксировать отверткой) против часовой стрелкой. Нормальным считается натяжение, при котором одну плоскость ремня усилиями пальцев можно повернуть на 90 градусов горизонтально. В таком положении, зажимаем болт крепления натяжного ролика.

20.Дальнейший монтаж производим в обратном порядке, если у вас сбились метки, то обязательно нужно их выставить заного.

Причины обрыва ремня:

1. 1. Небрежная эксплуатация автомобиля. Изделие имеет определенный ресурс, по истечению которого требуется его замена;
2. 2. Заклинивание коленчатого вала. На скорости может резко заклинить коленвал. В таком случае распредвал продолжит крутиться и элемент порвется;
3. 3. Попадание масла на ремень. При попадании на рабочую поверхность масла начинается прокрутка и сползание ремешка со шкива;
4. 4. Экономия на покупке изделия. Многие автолюбители пытаются сэкономить на покупке изделия. Этого делать не стоит, так как дальнейший ремонт может обойтись гораздо дороже;
5. 5. Внешние недостатки(трещины и отслоения). При плохом качестве изделие начинает терять свои свойства и появляются внешние признаки износа;
6. 6. Срезание зубьев. Ремень цепляется за шкивы с помощью зубьев. При их срезании он начинает прокручивание и, в конечном итоге, обрывается.

Выбор производителя ремня ГРМ: рекомендации

При выборе производителя ремня ГРМ необходимо помнить о важности данной детали. По этой причине нельзя при покупке ремня ГРМ руководствоваться только ценой

В случае с ВАЗ 2114 и многими другими авто, рекомендуем рассмотреть двух производителей ремней ГРМ, которые на протяжении многих лет удерживают статус  известных производителей,  предлагающих высококачественную продукцию по доступной цене. Речь идет о компаниях Gates и Bosch.

Указанные производители предлагают ремни ГРМ, ремни навесного оборудования, ролики и другие элементы, причем как по отдельности, так и готовым комплектом для замены. Главное, приобретать только оригинальные изделия, так как на рынке встречается большое количество низкосортных подделок.

Когда менять и какой ремень ГРМ ставить на ВАЗ 2114, ВАЗ 2115, ВАЗ 2113

Периодичность замены ремня ГРМ, согласно рекомендациям производителя, составляет 60,000 км пробега.

Вместе с ремнем рекомендуется заменить и натяжной ролик. Зачастую они продаются в комплекте.На двигателе ВАЗ-11183 используется ремень на 111 зубьев.

Номер оригинального ремня ГРМ для двигателя ВАЗ-11183 — 2108100604010. Рекомендованные аналоги: Bosh ZP 1987949095, Gates 5521, Conitech CT527, Finwhale BD111.

Чтобы поменять ремень ГРМ вам нужно не так уж и много инструмента и свободного времени, все довольно просто, главное соблюдать порядок и правильно выставить метки ГРМ при замене ремня.

1

Ключ на «10» откручиваем болты передней крышки ГРМ сверзу и внизу ключом на «8» болты нижнего защитного кожуха.

2

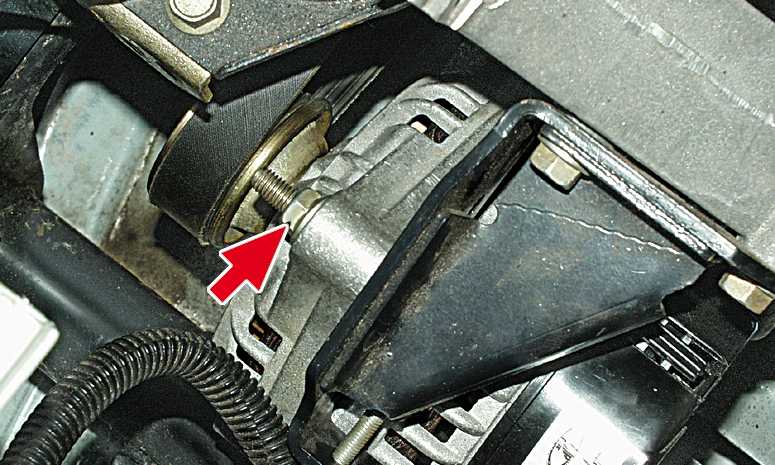

Ослабляем натяжитель и снимаем ремень привода генератора.

3

для этого будут нужны ключи 10 и 13.

4

Воротком с головкой на «19» отворачиваем боль шкива коленвала.

5

Если ремень меняется планово а не после обрыва, то первым делом совмещаем метки на коленвале и и распредвале (проворачиваем по часовой стрелке держим за болт крепления шкива, и до совмещения метки на шкиве распределительного вала с установочным усиком), а затем снимаем ремень.

6

Чтобы ремень снять нужно будет отпустить гайку натяжного ролика ключом на «13».

7

На равспредвалу подводим шестерню к этой метке.

9

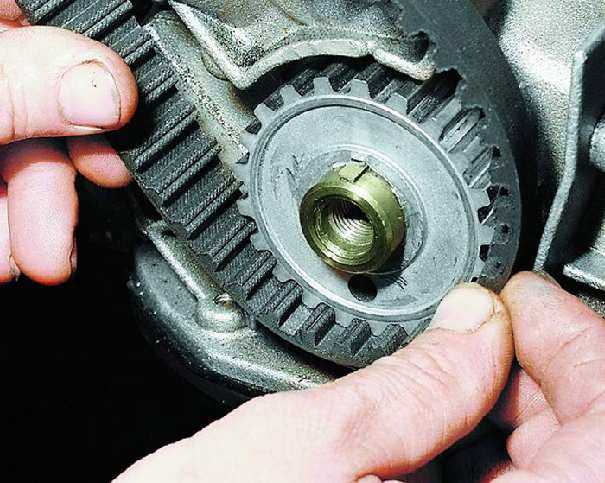

На коленвалу метка ГРМ устанавливается вот так.

11

Сняв резиновую заглушку в верхней части картера сцепления можно также проверить метку на маховике. Риска на маховике должна быть расположена напротив прорези крышки. А также желательно зафиксировать коленвал от прокручивания, вставив в отверстие отвёртку между зубьев.

12

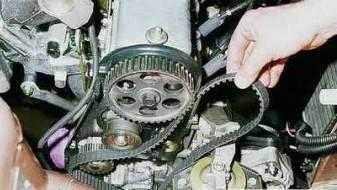

Берем новый ремень.

13

Устанавливаем все в обратном порядке, ремень начинаем одевать с коленвала.

14

А затем одеваем на шестерню распредвала.

15

Чтобы затянуть болт натяжного ролика нужен спец ключ (зафиксировать ролик), но если такового нет, то можно воспользоватся двумя шурупами отверткой.

16

Вставляем шурупы в отверстия.

17

Вставляем отвертку чтобы держать ролик натяжителя ремня. Натяжку ремня производим проворячивая его против часовой стрелки.

18

Когда добились нужной натяжки, — затем затягиваем гайку. Степень натяжения постоянно контролуруем.

19

Степень натяжения должна быть такой чтобы ремень можно было провернуть с небольшим усилием на 90 градусов.

20

Проворачвая коленвал, проверяем совпадения всех меток, чтобы убедится что ремень установлен правильно (производится в том случае если ремень был оборван).

21

Устанавливаем шкив, ремень генератора и защитные кожухи обратно.

Как часто менять ролик и ремень ГРМ?

Здесь нет однозначного ответа. Дело в том, что все механизмы автомобиля постоянно изнашиваются, подвергаются чрезмерным нагрузкам

Поэтому на рекомендации завода-производителя можно обращать внимание лишь в том случае, если машина новая — до 5-7 лет. В этом случае замена проводится раз в 55-60 тыс. км

Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв. Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет.

Очень часто жрет ремень ГРМ на ВАЗ 2114 и аналогичных моделях. Происходит это вследствие сильного износа жидкостной помпы. Ее ресурс не более 90 тыс.км. И то лишь в случае, если она качественная. А если попался брак или явная подделка? То она может сломаться и через полчаса езды. При износе помпы ролик жрет резину с внешней стороны. И чем сильнее износ насоса, тем виднее повреждения ремня. Значит, вывод такой: менять комплект ГРМ (ролик и ремень) каждые 40-45 тыс.км, с каждым вторым ставить новую помпу.

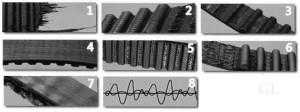

Анализ повреждений ремня ГРМ

1. Когда ремень ГРМ слегка поврежден или совсем разорван и при этом корд излохмачен, то скорей всего причина этому — перенатяжение.

2. Когда недостает одного из зубьев, то это является признаком слабого натяжения ремня.

3. Нехватка или высокое изнашивание зубца на ремне, в свою очередь, говорит о неверном натяжении.

4. Потрескавшейся ремень ГРМ свидетельствует о сильном перегреве либо переохлаждении.

5. Когда износ заметен меж зубьев, то вероятней всего ремень неверно натянут. (слабо, либо сильно).

Возможен вариант, если ремень слабо натянут, что ремень перескочит зуб, в этом случае горит «CHECK» и тут же гаснет. Это датчик положения распредвала сигнализирует.

6. Замасленный ремень ГРМ показывает, что в каком то месте с двигателя подтекает масло. В таком случае нужно заменить ремень и искать течи.

7. Заметный торцовый износ свидетельствует об угловом, либо параллельном перекосе ремня.

8. Повышенный шум указывает на чрезмерное либо недостаточное натяжении ремня. Эту проблему следует сразу исправить, чтобы не срезало зубья или не разорвало ремень.

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам» поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ», пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

Во время эксплуатационного этапа автомобиля возникает момент, когда нужна замена ремня ГРМ ВАЗ 2114 инжектор из-за возможных поломок, связанных с окончанием срока эксплуатации или его дефектами. Ремень ГРМ представляет собой изделие из резины, исполненное в виде кольца с характерными надрезами по внутреннему кругу, применяется для синхронной работы валов: коленчатого и распределительного.
