Замена резонатора lada priora (ваз приора)

Штатный глушитель-артикул и цена

Комплектуется заводом автомобиль ВАЗ 2170 «Приора» запчастью артикул №2170-120010. Исполненый из лёгкой листовой стали толщиной 0.8-1,1мм. Соединительная входная труба диаметром 48мм. Внутри камеры глушителя (овального бачка — в народе бочонка) расположен ряд параллельных камер для последнего этапа погашения силы звуковой волны выхлопных газов. Выходная труба позволяет устанавливать разного типа насадки на глушитель для придания уникальности, изменения звуковых характеристик выхлопа своего автомобиля. Цена такого штатного глушителя в пределах 1200-1600р. Шагнуть конечно можно на много дальше.

Поэтапная инструкция по замене резонатора на «Лада-Приора» своими руками

Действия по замене неисправного резонатора этой модели проводятся достаточно быстро, без возникновения каких-либо сложностей в их последовательности. Ремонт автомашины лучше всего производить с использованием смотровой ямы либо подъёмника. В крайнем случае можно поднять кузов автомобиля домкратом.

Для осуществления ремонта необходим набор следующих инструментов:

• специальная проникающая смазка;
• ключи, головки на «13»;
• вороток либо трещётка;
• зубило;
• молоток.

Молоток и зубило нужны в том случае, если крепёжные гайки не удаётся отвинтить со шпилек коллектора из-за пригорания металла. Для демонтажа резонатора необходимо аккуратно рассекать зубилом гайки, стараясь не повредить шпильки.

При самостоятельном ремонте поэтапная краткая инструкция работы выглядит следующим образом:

1. Все имеющиеся резьбовые соединения обрабатываются специальной проникающей смазкой для облегчения их отвинчивания.
2. Хомут, являющийся крепёжным элементом резонаторной и трубы глушителя, снабжён двумя гайками, которые отвинчиваются.
3. Незакреплённый хомут демонтируется.
4. Вышеуказанные трубы (резонаторная и от глушителя) разъединяются.
5. Извлекается уплотнительное специальное кольцо из металла.
6. Производится ослабление зажима гаек, с помощью которых закреплена труба от резонатора к катализатору. Необходимо заметить, что отдельные модели автомобиля не оснащаются этим компонентом. В этом случае этот этап действий заменяется мероприятиями по отсоединению резонаторной трубы от коллектора.
7. Резонатор слегка приподнимается.
8. С металлического кронштейна снимаются подвесные подушки. Вначале освобождается задняя подушка. Далее, демонтируется передняя.
9. Производится дальнейшее и окончательное отвинчивание двух гаек для крепления к конструкции катализатора.
10. Демонтируются пружинные специальные шайбы.
11. Извлекаются болты. В случае ремонта модели автомобиля без катализатора оба крепежа снимаются совместно с пружинами.
12. Демонтируется резонатор.

Замена резонатора на Приоре, установка

Как обычно чтобы поменять резонатор — нужна яма, или даже эстакада. Чтобы провести замену своими руками, нужно подготовить несколько инструментов с материалами:

• набор ключей;
• проникающая смазка;
• зубило;
• вороток;
• молоток.

Алгоритм ремонта системы выпуска отработавших газов на автомобиле Приора следующий:

1. Перед работой заведите машину на эстакаду или яму, застопорьте машину, применив ручной тормоз начните работу.
2. Резьбу в соединениях запчасти с иными частями глушителя обработайте смазкой – так открепление крепежей пройдет максимально гладко.
3. Отверните болты крепления хомутов, которые держат систему выпуска отработавших газов на своем месте. Плавно снимите хомуты, при этом придерживая детали.
4. Из трубы достаньте резиновое уплотнительное кольцо.
5. Ослабьте гайки, которые крепят катализатор. Приподнимите трубу запчасти. Освободите две подушки, которые сглаживают колебания, образующиеся из-за работы машины.
6. Отверните оставшиеся две гайки крепления, а затем пружинные шайбы.
7. Достаньте комплектующие системы.
8. Перед тем, как ставить новую запчасть вместо старой, приготовьте новые болты – если резьбу все-таки пришлось сбить, лучше иметь новые болты под рукой. Очистите все соединения – с глушителем, с выпускным коллектором – от копоти, которая мешает хорошему схватыванию металла.
9. Приготовьте новые резиновые подвески для поддержки новой детали, старые очень быстро изнашиваются – особенно в том случае, если замена проводится по причине явных признаков неисправности. Поставьте к глушителю армированную прокладку, закрепив ее бронзовыми болтами – так устойчивость к высоким температурам будет только выше.

Замена резонатора своими руками

По каким причинам части выхлопной системы выходят из строя? Каждый автовладелец «Лады Приоры» может перечислить как минимум три фактора, которые влияют на срок службы резонатора:

• механические повреждения корпуса о неровности дороги;
• коррозия;
• усталость металла.

Высокая влажность, перепады температуры в зимний период (внутри резонатор может быть сильно нагрет, тогда как снаружи мороз), скопления конденсата — всё это влияет на срок службы изделия. Сначала резонатор начинает сильно реветь и пугать проходящих мимо людей. Потом владельцу «Приоры» приходят жалобы от соседей, которым он мешает по утрам, когда заводит свою машину.

Так или иначе, но мощный рёв — это только первый шаг на пути к неисправностям резонатора. Потом он деформируется, на его корпусе образуются трещины и дыры, что делает эксплуатацию автомобиля небезопасной.

Подготовка инструмента

В силу того, что все части выхлопной системы постоянно находятся под воздействием перепада температур, понадобятся инструменты, которыми можно будет выбить или отбить прикипевший к корпусу болт или гайку. Так, заранее нужно подготовить:

• два рожковых ключа на 13;
• трещотку;
• молоток;
• зубило;
• WD-40 или тормозную жидкость для смазки.

Инструменты для замены резонатора найдутся в гараже каждого автолюбителя

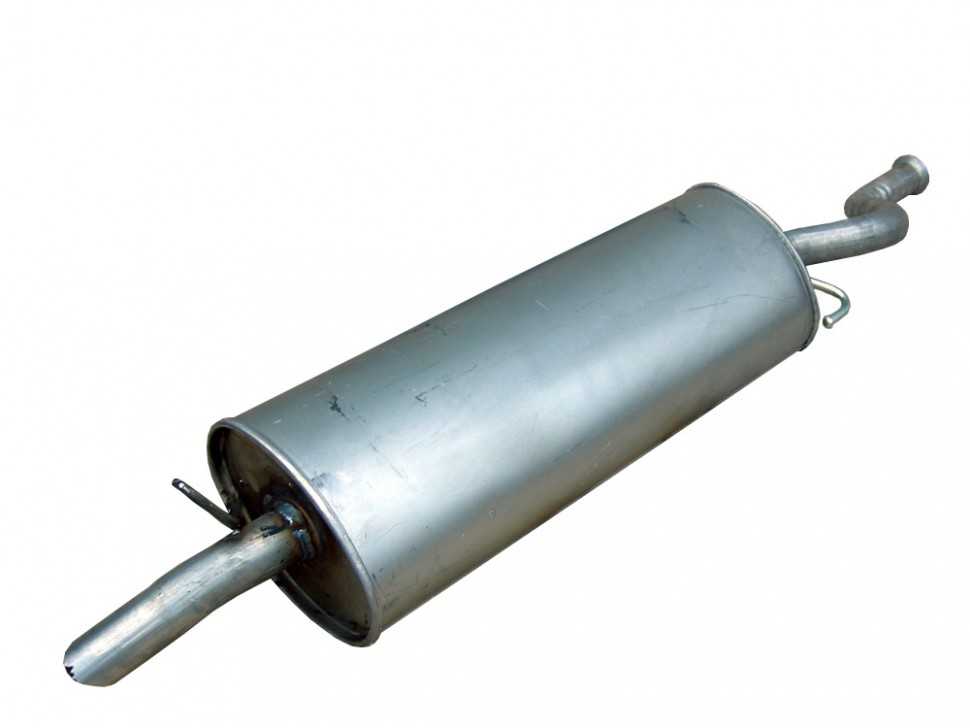

Какой глушитель выбрать

Нержавейка или алюминизированная сталь

Глушители для автомобилей семейства «Приора» изготавливают из стали различной толщины. Чем толще сталь, тем прочнее глушитель. Не менее важна разновидность стали. Большинство автолюбителей предпочитают проверенную годами нержавейку. Однако современная алюминизированная сталь не уступает ей в вопросах противостояния коррозии, а по общей прочности и способности поглощать вибрации значительно превосходит. Это означает, что глушитель из алюминизированной стали будет тише аналогичного из нержавейки.

Производители и цены

Детали выхлопной системы для автомобилей «Лада-Приора» производятся не только в России. Существуют глушители и резонаторы польского, турецкого и немецкого производства.

Глушитель на «Приору» стоит от одной до пяти тысяч рублей. В нижней части ценового диапазона находятся модели из тонкой стали, алюминизированные модели обычно стоят не менее трёх тысяч рублей. С резонаторами ситуация аналогичная. Цены на них начинаются примерно с полутора тысяч рублей.

Инструкция по замене глушителя и не только

Замену глушителя на «Приоре» легко произвести, загнав автомобиль на эстакаду, или разместив его над смотровой ямой

Некоторые автолюбители просто поднимают одну сторону автомобиля домкратами, но в таком случае очень важно использовать страховочные упоры

Прежде чем приступать к замене глушителя, стоит разобраться ещё с несколькими деталями выхлопной системы. Необходимость в замене проставочных колец, резиновых подвесок или гофры может появиться уже в процессе осмотра или даже демонтажа глушителя.

Меняем уплотнительное кольцо

Уплотнительное кольцо изготавливается из термостойкого армированного материала и служит для понижения температуры выхлопных газов. В процессе эксплуатации оно выгорает.

Уплотнительное кольцо глушителя не только делает соединение герметичным, но и снижает температуру отработанных газов

Удобнее всего поменять кольцо в процессе установки нового глушителя. Для замены необходимо открутить болты, соединяющие глушитель и резонатор. Разомкнув части глушителя, вы увидите уплотнительное кольцо и сможете заменить его.

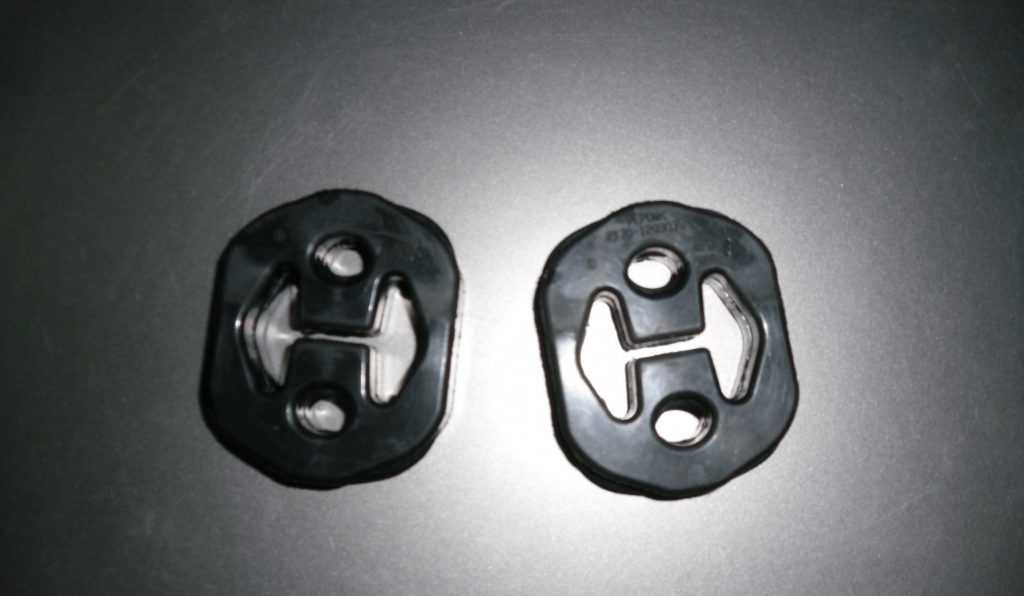

Устанавливаем новые резиновые подвески

Резиновые подвески, на которых крепятся глушитель и резонатор, лучше поменять при первых признаках износа. Это может спасти от более серьёзных проблем с выхлопной системой. Чтобы снять крепление, сначала надо отсоединить от него глушитель, а затем снять саму подвеску с крючка. Перед установкой новой подвески крючок лучше промыть от грязи, чтобы новая резинка держалась надёжно.

Подвески глушителя на «Приору» продаются в большинстве магазинов запчастей

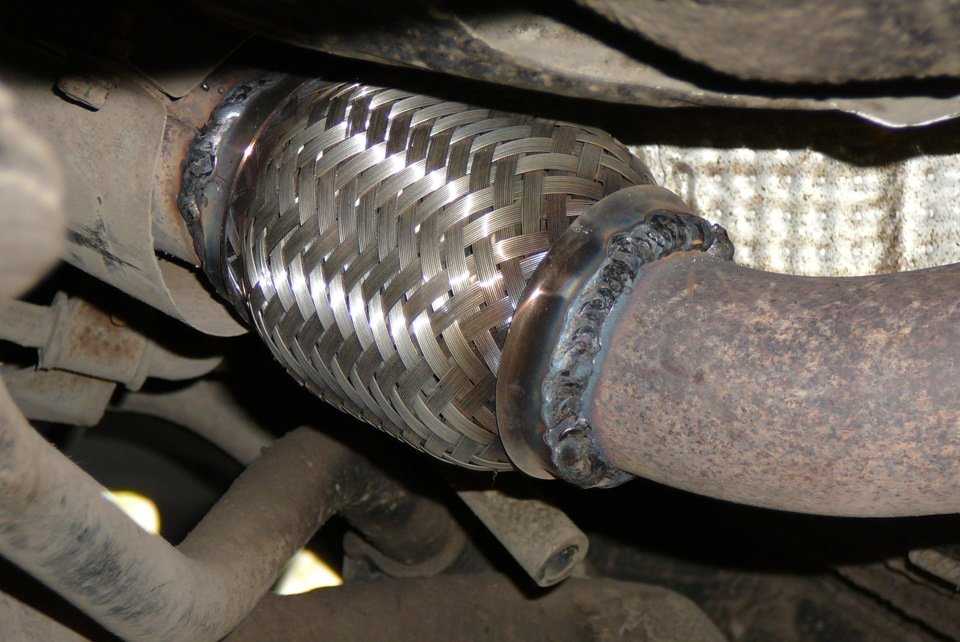

Меняем гофру глушителя

Гофра глушителя служит для понижения вибрации выхлопной системы. Этот узел обычно изготавливают из нержавеющей стали. Служит она довольно долго, но со временем всё же требует замены. Если вы обладаете навыками аргонной сварки, то сможете поменять гофру глушителя на «Приоре» самостоятельно.

Приваривать гофру следует аккуратно, чтобы не повредить глушитель

В первую очередь, нужно замерить старую гофру и подобрать новую подходящего размера. Затем следует аккуратно вырезать старую гофру, а на её место вставить и приварить новую.

Инструкция по замене глушителя и резонатора на «Ладе-Приоре»

Для замены глушителя на «Приоре» вам понадобятся следующие инструменты:

• гаечные ключи на 7 и 13;
• отвёртка с плоским жалом;
• зубило;
• молоток.

Следуя приведённой ниже инструкции, вы сможете самостоятельно демонтировать старый глушитель и установить новый. При необходимости можно поменять и резонатор.

1. Открутите болты хомута, соединяющего трубы глушителя и резонатора.
2. Разомкните трубы и извлеките уплотнительное кольцо.
3. Если нужно поменять резонатор, открутите болты крепления трубы резонатора и выньте армированную проставку.
4. Снимите глушитель и, при необходимости, резонатор с резиновых подвесок.
5. Расположите основной и дополнительный глушители под автомобилем, в том положении, в котором они будут установлены.
6. Закрепите резонатор на резинках.
7. Вставьте новую проставку и прикрутите резонатор к приёмной трубе катализатора. Не затягивайте гайки слишком сильно, заверните их до упора.
8. Подвесьте глушитель на резинках.
9. Вставьте уплотнительное кольцо и соедините глушитель с трубой резонатора.
10. Проверьте все соединения и подвесы.

Все проставочные кольца при установке глушителя стоит заменить новыми.

Видео: замена глушителя и резонатора на автомобиле «Лада-Приора»

Поменять глушитель довольно просто практически на любом автомобиле, и «Приора» — не исключение. Исправный глушитель бережёт не только окружающую среду, но и ваш душевный покой. Когда машина работает тихо, а из-под днища не доносится ни стуков ни дребезжания, можно расслабиться и полностью сосредоточиться на вождении.

Главная →

Обслуживание и Ремонт →

Как установить новый

После того как старое изделие было демонтировано, не нужно торопиться сразу же ставить на его место новое. Для начала требуется максимально очистить от нагара и грязи все места стыков с глушителем и приёмной трубой. Это обеспечит более качественную герметизацию всей системы.

Далее работы ведутся в обратном порядке:

Новый резонатор подвешивается на резиновые подвески. Если резинки вытянулись, то лучше заменить их на новые, это улучшит фиксацию резонатора.
После чего необходимо соединить резонатор с глушителем.
Дополнительно между ними рекомендуется поставить новую армированную прокладку и закрепить её болтами из бронзы, так как только такие соединения будут противостоять высоким температурам.
Потом можно приступать к монтажу резонатора с приёмной трубой.
В местах стыках также лучше поставить новые гайки из термостойких сплавов металла.

Видео: пошаговый алгоритм замены на ВАЗах различных модификаций

В момент установки резонатора очень важно соблюдать его центральное положение относительно проёма в днище машины. Если резонатор будет отклонён в какую-либо сторону, то во время движения неизбежно возникнут вибрация и удары

Выбор резонатора — это проблема многих автовладельцев. Причём для «Лады Приоры» можно подобрать как оригинальные изделия, так и модели с «Лады Калины» — разницы в конструкции нет никакой. Существенно сэкономить на установке можно в том случае, если производить замену резонатора своими руками. Процедура довольно простая и не требует специальной подготовки. Только так владелец сможет гарантировать сам себе надёжность креплений и функций нового резонатора.

Конструктивные особенности «приоровских» глушителей

Элементы выхлопной системы глушители Лада Приора изготавливают их различных металлов и их сплавов. Для этого используют:

• сталь с необходимыми добавками;
• сплав стали с алюминием;
• нержавеющую сталь.

Изделия из сплава алюминия со сталью пользуются повышенным спросом. По сравнению с элементами из обычной стальной основы, они обладают определенными антикоррозийными свойствами, да и коэффициент прочности у них выше. Если обычные стальные «глушаки» способны выдерживать динамические и термические нагрузки около полутора лет, то деталь из вышеозначенного сплава способна выдерживать воздействия выхлопных газов, плохих дорожных покрытий и сложных метеоусловий около 6 лет.

Изделия из «нержавейки» являются не только самыми тяжелыми, но и самыми дорогими, они относятся к элементам тюнинга автомобиля, соответственно, их цена значительно выше. Их можно заказать на специализированных предприятиях, работающих с этим видом металла.

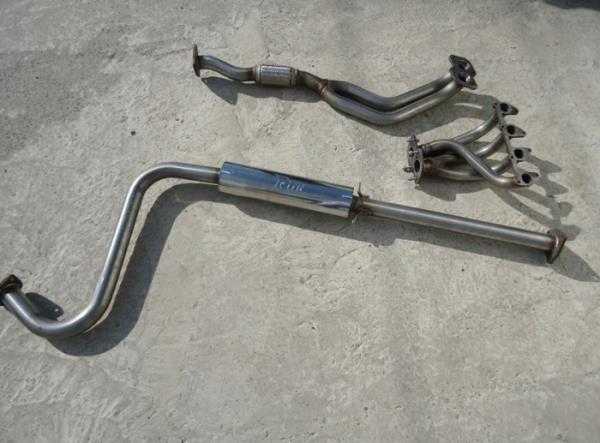

Целесообразность установки нового нержавеющего резонатора

Так Приора звучит без резонатора

С целью качественной замены и долговечного использования необходимо устанавливать нержавеющий резонатор на ВАЗ 2170 Приора. Установка такого резонатора происходит на стандартное место. Лада Приора замена резонатора исключает необходимость доработок и усовершенствований выхлопной системы.

Данного рода резонатор имеет две части, а именно внутреннюю и внешнюю. Обе части являются нержавеющими (сталь AISI 316). Сталь AISI 316 является распространенным аналогом 10Х17Н13М2.

Стандартный резонатор, который требует замены, имеет размеры 250×100. Размер трубы — 51×1,5. Труба также выполнена с учетом использования стали AISI 316.

Порядок замены заднего глушителя на Приоре своими руками

Итак, стоит сразу отметить, что удобнее всего выполнять этот ремонт на смотровой яме. Если же таких условий нет, то необходимо хотя бы поднять заднюю часть машины домкратом.

Итак, наносим на все резьбовые соединения проникающую смазку, после чего ждем несколько минут до тех пор, пока все откиснет!

Теперь откручиваем две гайки стяжных болтов хомута, соединяющего резонатор с глушителем Приоры.

После этого необходимо отодвинуть хомут в сторону, и разъединить часть выхлопной. Если вручную сделать это не удается, то можно аккуратно и без лишних усилий пару раз стукнуть молотком по соединению.

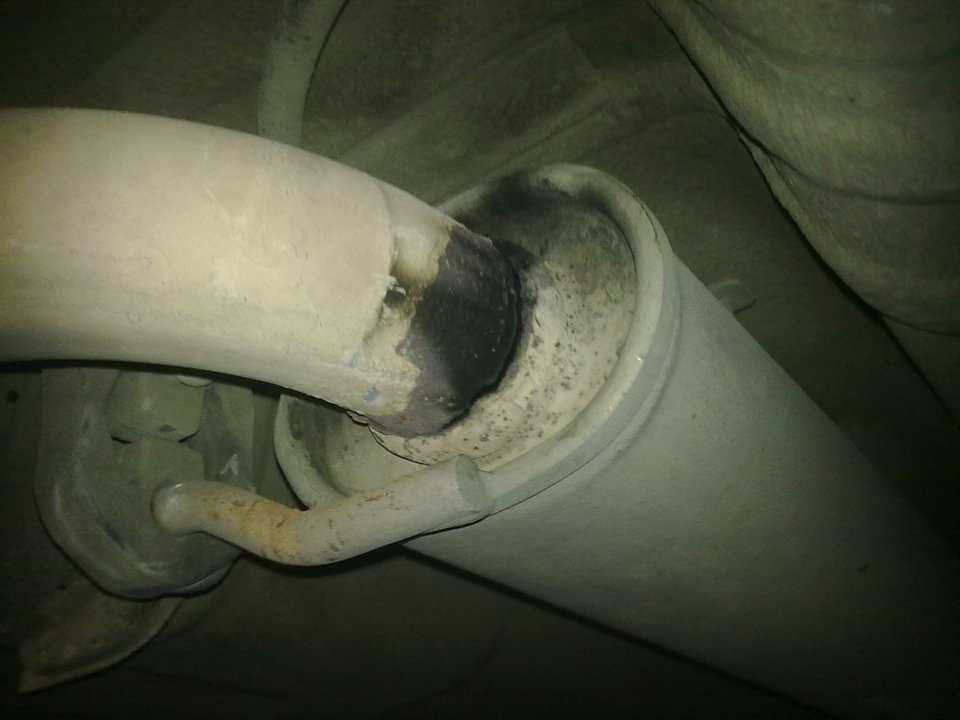

В результате получаем следующую картину.

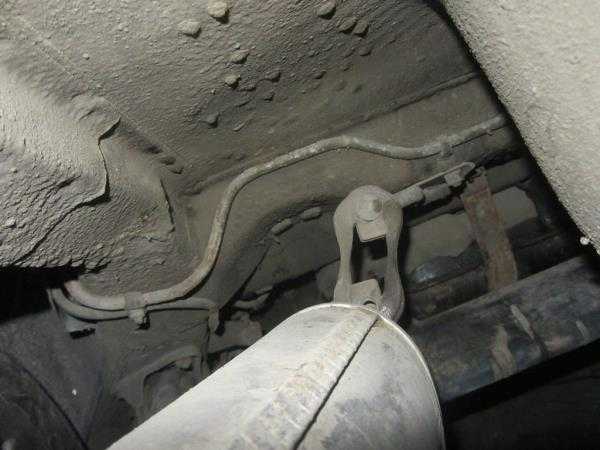

Теперь глушитель остается висеть только на резиновых подвесах, с которых его необходимо снять.

Как видно на верхнем фото, одна резинка находится практически в самой задней части глушителя, а вторая ближе к балке, то есть — с другого конца.

После чего снимаем глушитель с автомобиля полностью и производим замену на новый. Установка производится в обратной последовательности. Лучше всего при выполнении этого ремонта также заменить болты и гайки, а также сам стяжной хомут на новый. Соединительное кольцо внимательно осмотреть на наличие повреждений, и в случае необходимости заменить новым.

Цена нового глушителя на Приору может довольно сильно отличаться, и зависит от металла изготовления, а также от производителя. Цены могут варьироваться в пределах 1000-2000 рублей.

В данной статье мы рассмотрим процесс замены пришедших в негодность элементов выпуска отработанных газов на автомобиле ВАЗ 2170 — Лада Приора. В частности, мы определимся с тем как правильно произвести замену дополнительного и основного глушителей.

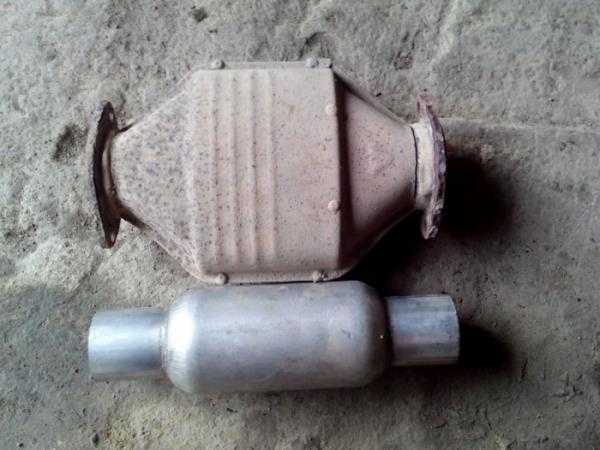

Преимущества и недостатки установки пламегасителя

Установленный катализатор для Приоры выполнял функцию очистительного фильтрующего элемента. Пламегаситель исключительно снижает температуру выхлопов и препятствует сильному шуму при их прохождении. Поэтому возможны проблемы при проведении ТО. Хотя в большинстве случаев проверки системы и ее соответствия европейским правилам не проводятся.

Выполнение переоборудования выхлопной системы освободит владельца от больших затрат в будущем. Поскольку вставка катализатора Приора больше не потребуется. А работать автомобиль будет качественно и надежно. И проведение специальной диагностики выхлопной системы станет необязательным.

Существует и более лояльный способ, не требующий изменения конструкции выхлопной системы. Чтобы не потребовалось удаление катализатора на Приоре можно осуществить перепрошивку системы управления и установить сниженные запросы на качество и состав выхлопных газов.

Выполнять работу следует у специалистов, поскольку самостоятельная перепрошивка не всегда возможна. Обновленная Приора не будет столь «требовательной», правда, последующие замены катализатора владельцу все равно придется проводить.

Симптомы: выхлопные газы прорываются под капот, увеличение шума.

Возможная причина: прогорела прокладка катколлектора или же он сам.

Инструменты: набор головок, набор гаечных ключей, торцовая головка «на 13», плоская отвертка.

1. Отсоедините отрицательный кабель от вывода аккумуляторной батареи.

2. Демонтируйте декоративный кожух двигателя.

3. Слегка открутите нижнюю крепежную гайку хомута, скрепляющего трубы основного и дополнительного глушителей; верхнюю крепежную гайку открутите полностью.

4. Извлеките болт, а затем снимите крепежный хомут.

5. Разъедините трубы глушителей, а затем извлеките кольцо уплотнения соединения.

6. Отожмите усики (1) стопорной пластины и два стопорных усика (2) термозащитного экрана катколлектора.

7. Открутите три гайки, скрепляющие фланец приемной трубы дополнительного глушителя и фланец катколлектора, после чего снимите стопорную пластину.

8. Демонтируйте термоэкран катколлектора.

9. Немного сместите вверх дополнительный глушитель системы выпуска отработавших газов, после чего выньте его кронштейн из передней подушки подвески.

10. Отсоедините фланец приемной трубы дополнительного глушителя системы выпуска отработавших газов от шпилек катколлектора, а затем извлеките прокладку уплотнения соединения.

11. Сдавите фиксирующие элементы колодки жгутов проводов управляющего датчика и диагностического датчика концентрации кислорода.

12. Отключите от моторного жгута колодки жгутов проводов управляющего датчика и диагностического датчика концентрации кислорода.

13. Отожмите усики держателей жгутов проводов диагностического и управляющего датчиков.

14. Снимите держатели жгутов проводов управляющего и диагностического датчиков концентрации кислорода с теплозащитного щита рулевого механизма.

15. Открутите крепежные болты катколлектора к кронштейну, используя торцовую головку «на 13».

16. Открутите и снимите три крепежные гайки теплозащитного щита рулевого механизма к моторному щиту, используя гаечный ключ «на 10» (на прилагающейся картинке указана только одна гайка, а две другие расположены под рулевым механизмом).

17. Демонтируйте щиток.

18. Открутите и снимите две крепежные гайки кронштейна подводящей трубы насоса охлаждающей жидкости, используя гаечный ключ «на 13».

19. Демонтируйте кронштейн.

20. Открутите и снимите восемь гаек, крепящие катколлектор к головке блока цилиндров, используя гаечный ключ «на 13».

21. Произведите демонтаж катколлектора.

22. Снимите прокладку, установленную под катколлектором.

23. Осмотрите прокладку на предмет износа и других дефектов.

24. Произведите проверку плоскостности фланца катколлектора: поставьте ребром металлическую линейку на фланцевую поверхность, после чего измерьте, используя щуп, зазор между плоскостью фланца и линейкой. Произведите шлифовку поверхности фланца или замените катколлектор при превышении зазором величины в 0,1 миллиметра.

25. Установите демонтированные детали в обратном снятию порядке.

Источники

• http://vaz-russia.ru/remont-vaz-2170-priora/zamena-vyipusknogo-kollektora-na-priore.html
• http://priorapro.ru/dvigatel/katalizator-na-priore-neobxodimost-ili-roskosh.html
• http://www.avtika.ru/qa/775-snjatie-zamena-ustanovka-katkollektora-katalizatora-lada-priora

Рёв, стрельба, конденсат и другие поводы заглянуть под машину

Обнаружить проблемы с глушителем легко. Трудно не заметить посторонние звуки, доносящиеся из-под машины, или резко изменившиеся тональность и громкость отклика на нажатие газа. Нередко можно заметить жидкость, вытекающую или даже брызгающую из выхлопной трубы. Всё это признаки неисправностей, но все ли они говорят о проблемах именно в выхлопной системе?

Жидкость в глушителе

Жидкость, капающая из выхлопной трубы — распространённое явление. Однако стоит различать, какая именно это жидкость. Если это вода, в этом нет ничего страшного. При изменении температуры среды влага из воздуха конденсируется на поверхностях глушителя. В случае использования стального глушителя, это может привести к коррозии, но обычно в выхлопной системе «Приоры» используется алюминизированная сталь или нержавеющая, а значит, ущерб от воды будет минимальным. В случаях сильного скопления воды бывалые автомобилисты обычно сверлят в «бочонке» глушителя дренажное отверстие.

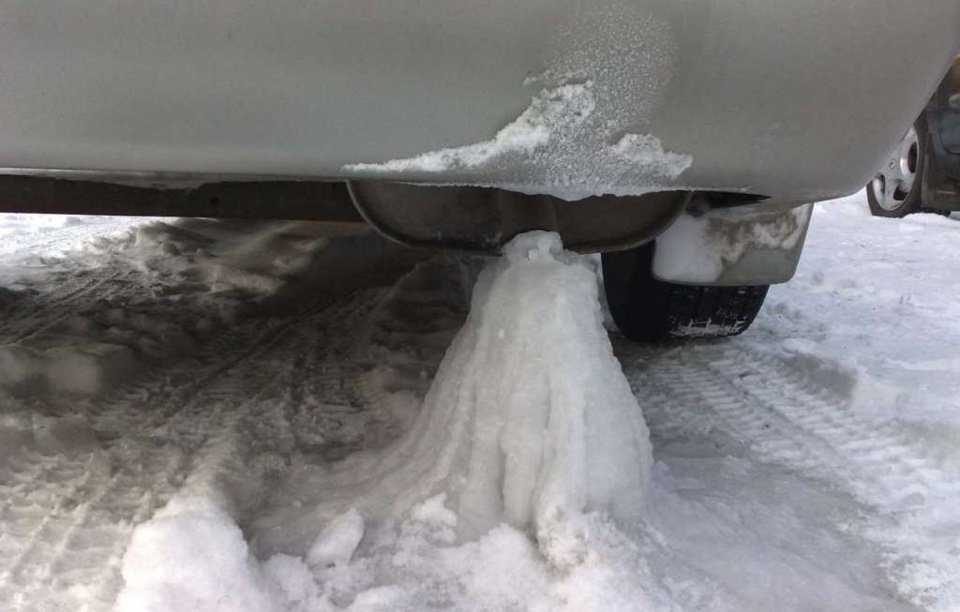

В случае чрезмерного скопления воды в глушителе, зимой можно столкнуться с обледенением выхлопной трубы

Если же из выхлопной трубы капает тосол, неисправность стоит искать не в глушителе, а в двигателе. Причина может быть в износе прокладки головки блока цилиндров, а также в разгерметизации самого блока. Тосол в выхлопной трубе — симптом серьёзных проблем, и при его обнаружении стоит безотлагательно провести диагностику двигателя.

Хлопки и выстрелы из выхлопной трубы

Хлопки, доносящиеся из глушителя, сигнализируют о наличии неисправности. Однако это тоже неисправность двигателя, а не выхлопной системы. Выстрелы или хлопки из выхлопной трубы говорят о том, что смесь воздуха и бензина не догорает в блоке цилиндров, а значит, услышав их, стоит проверить свечи и свечные провода, а также исправность газораспределительного механизма. Проблемы со сгоранием смеси не являются симптомом поломки глушителя, однако могут стать её причиной.

Видео: так звучат хлопки из глушителя

https://youtube.com/watch?v=4nj7G3So-6U

Стук из-под машины

Стук из-под днища машины во время езды или дребезжание от вибраций — явление неприятное. Глушитель может задевать бензобак или днище кузова. Возможных причин этому несколько.

1. В первую очередь проверьте резиновые подвески глушителя. Их износ приводит к расшатыванию всей выхлопной системы. Эти крепления продаются в большинстве магазинов автозапчастей. Их цена обычно не превышает 100 рублей за одну штуку. Замените подвески на новые, и стук прекратится.
2. Стоит проверить, не расшатан ли хомут, соединяющий основной глушитель и дополнительный. При необходимости следует заменить болты и гайки крепления. Для замены лучше всего использовать крепёж из термостойких материалов.
3. Использование неправильной модели глушителя с изгибами труб, отличающимися от оригинальной запчасти, может привести к возникновению контакта между выхлопной трубой и разными узлами автомобиля: корпусом, бензобаком и даже подвеской. Будьте внимательны при выборе глушителя.

Занизил машину — стучит глушитель

При установке на «Приору» короткоходной подвески любители тюнинга нередко сталкиваются с ситуацией, когда балка подвески, переместившаяся ближе к корпусу, начинает задевать глушитель. Решить эту проблему можно сменив подвески глушителя на новые, более подходящей формы.

Громкий рёв на оборотах

Если выхлопная система автомобиля теряет герметичность, она не может эффективно снижать громкость выброса отработанных газов. Выхлоп в таком случае зачастую приобретает «псевдоспортивное» звучание. Поэтому, если глушитель зарычал, стоит искать в нём брешь. Она может быть на корпусе глушителя или на трубах. Имеет смысл проверить соединения и их крепления. Если металл, из которого изготовлен глушитель, невысокого качества, выхлопная труба может прогореть и от температуры. Свой вред выхлопной системе наносят время, коррозия и качество отечественных дорог.

Под воздействием давления и температуры могут образоваться пробоины

Прогоревший или пробитый глушитель проще всего заменить. Если разгерметизация произошла в месте стыков, можно ограничиться заменой уплотнительного кольца и необходимых деталей крепежа.

Дополнительные характеристики резонатора на ВАЗ 2170

Стоит отметить, что новые резонаторы обладают выхлопом на 2 дБ тише. Такой эффект достигается за счет целостности корпуса и толщины перегородок в 2 мм. Все вышеперечисленные преимущества достигаются за счет типа сборки и демпфера, а именно импульсно аргоно-дуговой сварке.

Завершающим и подготовительным этапом является обработка швов. Именно от их качества зависит эксплуатационный период. Обработка швов состоит из трех этапов, а именно:

• механическая обработка;

• полировка;

• пассивация в кислоте.

Источники

• http://priora-remont.ru/zamena-rezonatora-svoimi-rukami/
• http://mylada.net/remont/zamena-glushitelya-na-priore.html
• http://priorapro.ru/tyuning-stajling/zamena-rezonatora-na-priore-poetapnaya-instrukciya.html

Что такое резонатор

Услышав громкий рёв проезжающего мимо автомобиля, люди думают, что так громко работает двигатель. Хотя причина резких звуков во время прогазовки кроется не в моторе, а в глушителе автомобиля.

Резонатор — это одна из частей выхлопной системы машины. Именно он отвечает за газоотведение и понижение шумов выхлопов. Помимо этого, понижает температуру выхлопов и гасит давление газов.

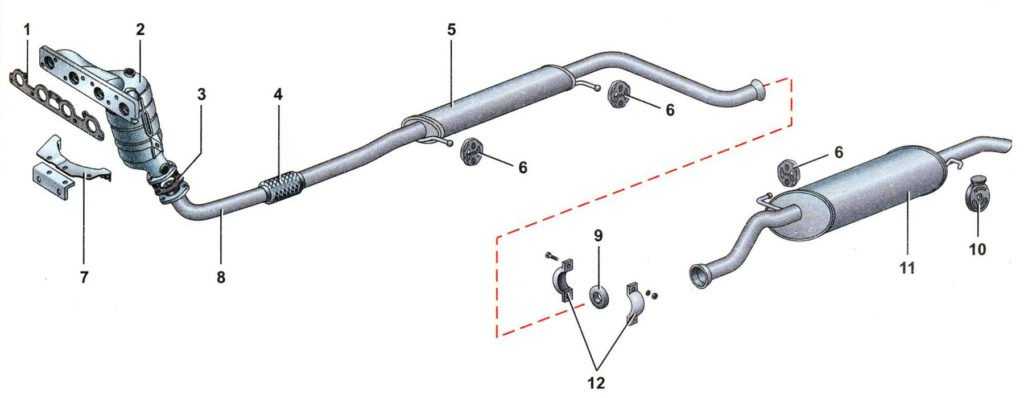

Если посмотреть на всю схему выхлопной трубы, то резонатор будет располагаться примерно посередине. И если во время езды из трубы подаётся резкий и мощный звук, то виноват исключительно этот механизм.

Устройство узла

Конструктивно резонатор состоит из одного большого корпуса, в полости которого имеются две или три трубы. Все трубы имеют отверстия — это нужно для того, чтобы через них проходили звуковое волны и газы и создавали между собой резонанс. Именно так и происходит преобразование выхлопов в газы и их выброс за пределы автомобиля.

Резонатор состоит из двух камер и перфорированной трубы, которая проходит через обе камеры

В качестве резонатора для «Лады Приоры» может выступить и механизм с «Калины». Он имеет тот же объём и ту же конструкцию, благодаря чему эти элементы считаются взаимозаменяемыми.

Общие сведения о принципе работы и конструкции резонатора

Принцип работы этого компонента основан на использовании полностью замкнутых полостей, расположенных вблизи трубопровода, которые соединены с последним с использованием множества специальных отверстий.

Как правило, его корпус содержит две различные по объёму полости, которые механически разделены специальной сплошной перегородкой. Имеющиеся отверстия, а также замкнутые отдельные полости представляют собой резонаторы, которые возбуждают колебания с собственной частотой.

Направления распространения шумовых волн, обладающих резонансной частотой могут изменяться, благодаря чему и происходит её эффективное шумовое гашение. Эффект происходит благодаря трению в отверстиях, имеющихся в выхлопе газовых частиц.

Конструкция состоит из двух частей: внешняя оболочка, а также внутренняя конструкция. Изделие может быть полностью выполнено из нержавеющей стали номенклатуры AISI 316, являющаяся аналогом распространённого варианта 10Х 17Н 13М2. Стандартные размеры соответствуют значениям 250 мм х 100 мм. Труба также выполняется из качественной нержавейки и имеет размеры 51 мм х 1,5 мм.

Внутреннее наполнение корпуса стандартного резонатора несложно, а в конструкции используются особенности, учитывающие распространения шумовых волн

Функции и достоинства

Основной задачей резонатора выхлопной системы автомобиля «Лада-Приора» является качественное гашение звуков работы двигателя, а также возникающих в процессе эксплуатации вибраций.

При потере изначальных качеств этого компонента происходит резкое увеличение вибрации, а также шумовых характеристик силового агрегата авто, достигающих своих пиковых значений на максимальных оборотах работы двигателя. По сути — это обычный глушитель, который выполняет те же функции, поэтому его называют по месту монтажа в выхлопной системе — средним глушителем.

Подобный глушитель имеет следующие преимущества:

• эффективное гашение низких шумовых частот;
• отсутствие существенных преград для прохождения газов;
• использование не уменьшает общего сечения выхлопной системы.

Причины возможных поломок, условия для замены детали

Основными причинами, из-за которых осуществляется замена резонатора на автомобиле следующие:

• прогорание корпуса в центре конструкции;
• прогорание либо механическое повреждение стыковых мест с выхлопным коллектором (катализатором) либо глушителем;
• коррозийные процессы.

Резонатор может прогореть в любом месте либо подвергнуться нежелательной коррозии

Как правило, виной всему становятся следующие причины:

• скачкообразные перепады температуры внешней среды;
• попадание на компоненты системы выхлопа реагентов, соли, влаги;
• скапливание конденсата влаги в резонаторе;
• наличие в резонаторе различных химических агрессивных соединений.

Неисправный резонатор при движении является источником дискомфорта для водителя и пассажиров автомашины. Другие участники движения на дороге также негативно отнесутся к эксплуатации авто с подобной неисправностью, так как движение такой техники будет сопровождаться громким шумом.

Таким образом, сигнализирующими факторами о неисправности системы выхлопа отработанных газов автотранспорта, в частности — резонатора «Лада-Приора», являются:

• повышенная шумность при работе двигателя;
• заметное снижение мощности силового агрегата (уменьшение тяги, ускорения);
• прерывистая работа мотора (скачкообразные холостые обороты);
• попадание газов выхлопа в пассажирский салон авто;
• наличие чёрного налёта на деталях (дымовой копоти).

Полноценные ремонтные мероприятия этой детали из-за её конструктивных особенностей нецелесообразны, поэтому специалисты рекомендуют производить замену вышедшего из строя компонента.

Производители глушителей и цены аналогов для Приоры

Выбор глушителей на приору, доступных потребителю огромен. Многие из них отличаются названием завода производителя. Рассмотрим основные, отличающиеся способом и материалами производства:

• Глушитель из стали с большой примесью алюминия («Лада-Имидж», «EDEX», «ФЕНИКС» и т.п.), устойчив к коррозии, подходит для всех типов кузова. Минус его: наличие сварочных швов в конструкции детали. Цена – от 2500р;
• Закатного типа производства («Фобос» «НААЗ» «Автокомплект» и т.п.) главное преимущество – производство детали без сварочных технологий, использования нержавеющей стали, поэтому у него повышенный срок службы. Цена такой «приблуды» от 3000р;
• Бюджетный глушитель («ВВВ Тольятти») использование железо — цинковой стали в производстве, недолговечен, сильно страдает от коррозии, быстрый износ. Единственный плюс – цена запчасти примерно 1400р;
• Отдельный тип — выхлопные системы стингер(паук) прямоток («MUTE»? «StinGer-auto» и т.п.). Преимущества – небольшое увеличение тяги автомобиля, выбор качественных материалов при изготовлении, большой срок службы.

Устройство выхлопной системы «Лада-Приора»

Система отвода выхлопных газов на автомобиле «Лада-Приора» по своему строению проста и похожа на выхлопные системы большинства бюджетных автомобилей. Её можно разделить на три составные части:

• выпускной коллектор с нейтрализатором газов;
• дополнительный глушитель, включающий в себя резонатор;
• основной глушитель.

Все три части герметично соединены между собой. Основной и дополнительный глушители крепятся к днищу автомобиля на резиновых подвесках. Выпускной коллектор присоединён непосредственно к двигателю.

«Приора» выпускается в трёх видах кузова: седан, универсал и хэтчбек. Функционально выхлопные системы автомобилей в разных кузовах не отличаются друг от друга, однако, из-за разницы в габаритах, глушители для разных версий различны по длине труб, форме их изгибов и количеству резиновых подвесок. Так, на хэтчбеках глушители несколько короче, чем на седане, а на универсалах количество креплений будет больше.

1 — прокладка ГБЦ, 2 — приёмная труба катализатора, 3 — армированная прокладка, 4 — гофра, 5 — резонатор, 6 — резиновые подвески, 7 — кронштейн, 8 — приёмная труба, 9 — уплотнительное кольцо, 10 — резиновые подвески, 11 — основной глушитель, 12 — крепления

Неисправности выхлопной системы чаще всего связаны с основным или дополнительным глушителем, поэтому и замене обычно подвергаются именно они.
