Замена резонатора lada 21081 (ваз 21081)

Как определить неисправность глушителя «Лады-Калины»

Чтобы найти неисправность системы выхлопа, не обязательно быть автомехаником и иметь большой опыт в ремонте автомобилей. Для выявления неполадок нужно действовать в такой последовательности:

Обратить внимание на шумы, которые издаются во время движения. При неисправном глушителе звук будет довольно громким

Посторонние шумы также свидетельствуют о проблемах с выхлопной системой.
Поднять авто при помощи домкрата или заехать на эстакаду, провести осмотр корпуса системы. У исправного устройства не должно быть ни дыр, ни ржавчины. Присутствие следов коррозии говорит о том, что, вероятнее всего, в корпусе есть неполадки.
Во время движения необходимо проследить за цветом выхлопа: периодическое появление чёрного и плотного дыма укажет на то, что с системой выхлопа есть проблемы.
Завести двигатель и в течение нескольких минут понажимать на педаль газа. Затем выключить зажигание и проверить температуру мотора. За это время он не должен сильно нагреться. Если она поднялась существенно, значит, в работоспособности механизма есть проблемы.

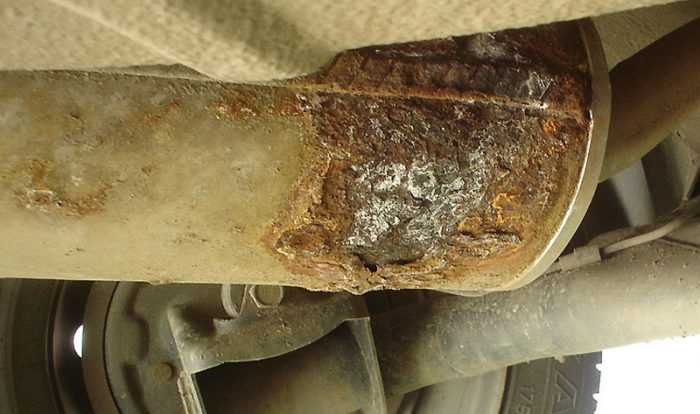

Довольно часто корпус глушителя подвергается воздействию коррозии, что приводит к появлению дыр и, как следствие, громкого звука выхлопа

С выхлопной системой могут возникать разные по характеру неисправности, но наиболее распространённой является ненадёжный монтаж элементов глушителя. В результате некачественного соединения узел быстро выходит из строя. Кроме этого, к частым неисправностям можно отнести:

• потерю герметичности в результате прогорания отдельных элементов (гофры, прокладки);
• неполадки катализатора;
• повреждения механического характера;
• воздействие коррозии, что приводит к появлению дыр.

Одной из неисправностей системы выхлопа «Лады-Калины» является прогорание гофры

Устройство глушителя на ВАЗ 2108 и 2109

Сразу следует отметить, что глушители автомобилей ВАЗ 2108 и ВАЗ 2109 практически не отличаются друг от друга по конструкции. Единственным отличием являются размеры: выхлопная труба на «девятке» на 8 см длиннее.

Глушитель на ВАЗ 2109, корпус выполнен из нержавеющей стали

Глушитель на автомобилях ВАЗ 2109 и 2109 состоит из двух частей:

• глушитель основной;
• глушитель дополнительный (он же резонатор).

Корпус главного глушителя имеет форму трубы овального сечения и выполнен из легированной стали. В корпусе есть ряд перегородок, образующих резонаторные отсеки. Там же присутствуют два выхлопных патрубка (выпускной и впускной) и главная выхлопная труба. Все эти элементы соединены с помощью завальцовки. Точечная сварка в подобных устройствах практически не применяется, чтобы не снижать их коррозионную стойкость.

Устройство глушителя для ВАЗ 2109 практически на отличается от глушителя ВАЗ 2108

Корпус резонатора представляет собой трубу круглого сечения с алюминиевым покрытием. Внутри располагается ещё одна труба с отверстиями, на концах которой есть крепёжные фланцы. С их помощью резонатор подключается к газоприёмнику автомобиля.

Ремонт системы выпуска своими руками

Снятие/установка главного глушителя

Для выполнения данной работы нам потребуются следующие инструменты: довольно глубокая головка на 13, ключ-трещетка, а также накидной ключ на 13. Работу выполняем на эстакаде или смотровой яме. Важный момент: с целью обеспечения безопасности, любые работы над выхлопной системой следует выполнять только после полного остывания всех деталей. К слову, этим правилом следует руководствоваться при любом ремонте, вне зависимости от того идет ли речь о выхлопной системе ВАЗ 2106, или о системе выпуска каких-либо более современных машин ВАЗ

Что ж, приступим непосредственно к процессу снятия основного глушителя. Прежде всего, нам потребуется разъединить основной глушитель от резонатора.

Для этого необходимо открутить болт стяжного хомута: накидным ключом удерживаем гайку от проворачивания, а трещеткой откручиваем сам болт. Если крепеж сильно окислился перед демонтажем можно обработать его ВД-40.

Удалив болт, разъединяем хомут и снимаем его. Теперь главный глушитель полностью отсоединен от резонатора.

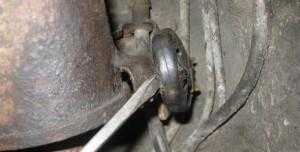

Далее снимаем переднюю часть глушителя с передней резиновой подвески. Затем снимаем его с задних подвесок и вынимаем наружу. Вот собственно и все. Новый глушитель устанавливаем в порядке обратном снятию.

Замена дополнительного глушителя

Процесс работы выглядит следующим образом:

1. Откручиваем хомут, соединяющий дополнительный глушитель с основным, вынимаем болты и снимаем его;

2. Отсоединяем дополнительный глушитель от катализатора. Для этого нам потребуется два накидных ключа: одним удерживаем гайки от проворачивания, а другим откручиваем болты;

3. После того, как входная выходная трубы отсоединены, слегка приподнимаем глушитель и отсоединяем его от резиновых подвесок. Если вручную отсоединить подвески не получается, поддеваем их отверткой.

Установка новой детали осуществляется в обратном порядке.

Замена каталитического нейтрализатора

Катализатор выходит из строя достаточно редко, однако, все же это встречается, особенно после очень длительной эксплуатации автомобиля. Для снятия, пришедшего в негодность катализатора, потребуется два накидных ключа на 13.

Важный момент: в процессе своей работы нейтрализатор разогревается до температуры более 600 °С. Именно поэтому остывает он несколько дольше, чем остальные элементы выхлопной системы. Перед началом работы следует обязательно дождаться полного остывания.

Для начала откручиваем болты крепления катализатора к дополнительному глушителю: одним ключом удерживаем болты от проворачивания, а вторым — откручиваем гайки. Снимаем болты с шайбами.

Аналогичным образом откручиваем болты, при помощи которых катализатор закреплен к приемной трубе. Придерживая деталь, вынимаем болты с пружинными шайбами. Вынимаем катализатор из-под автомобиля.

Неполадки в работе резонатора

Как и всякая деталь, автомобильный резонатор периодически выходит из строя. Ведь он пропускает через себя выхлопные газы, имеющие температуру в несколько сот градусов по Цельсию. А в совокупности с агрессивными химическими элементами, содержащимися в выходящей газовой смеси это приводит к постепенному прогоранию металлических деталей системы.

Основными признаками поломки резонатора являются:

• Ухудшение работы глушителя и выхлопной системы. Это проявляется по возросшему звуку, исходящему из выхлопной трубы, особенно это касается звуков низкой частоты (рев).
• Появление выхлопных газов из-под днища машины. Это является явным признаком разгерметизации резонатора или других частей системы отвода газов.
• Наличие характерного дребезжащего металлического звука со стороны резонатора. Он появляется вследствие того, что прогорает один (или несколько) из внутренних компонентов устройства. Обычно в таких случаях он “болтается” или отрывается и тарахтит в одной из камер.
• Существенное падение мощности двигателя. Из-за возникшей неисправности значительно падает пропускная способность резонатора, поэтому он хуже или вовсе не гасит неравномерные пульсации выхлопных газов. А это дает обратную связь по ухудшению работы силового агрегата.

Если вы столкнулись с одним или несколькими из вышеперечисленных признаков неполадки резонатора, необходимо как можно быстрее провести ревизию его работы.

Как проверить катализатор?

От состояния катализатора зависит мощность двигателя. При характерных симптомах поломки обязательно нужно его проверить. Сделать это можно на свет (демонтировав) и на противодавление или содержания CO без снятияПодробнее

Стреляет в глушитель

На вашем авто двигатель стрелять в глушитель? Тогда стоит проверить систему зажигания, подачи топлива или метки ГРМ. Узнайте причины и как избавиться от хлопков из глушителяПодробнее

Замена резонатора ВАЗ 2110

Ремонт выхлопной системы или замена глушителя на ВАЗ 2110 чаще всего заключается в замене резонатора, поскольку решить проблему прогорания сваркой получается не надолго. Основная задача быстро снять резонаторПодробнее

Как определить неисправность глушителя

Понять, что глушитель автомобиля ВАЗ 2109 неисправен, несложно:

• громкость работы двигателя резко увеличивается, мотор начинает рычать;
• мощность двигателя при этом снижается в два, а то и в три раза;
• в салоне пахнет выхлопными газами;
• если водитель ничего не предпринял, рычание мотора сменяется оглушительным рёвом, который иногда может сопровождаться хлопками, похожими на пистолетные выстрелы.

Всё это говорит о том, что в корпусе глушителя образовалась дыра. Если ничего с ней не сделать, то проблемы неизбежны:

• при неисправном глушителе двуокись углерода, содержащаяся в выхлопных газах, может оказаться в салоне автомобиля. Этот газ не имеет цвета и запаха, но вызывает сильную головную боль и головокружение. А если воздействие двуокиси длится долго, то это может привести к смерти водителя;
• езду с неисправным глушителем никак нельзя назвать комфортной;
• поездки с неисправным глушителем обходятся дорого: есть правила, ограничивающие шумную езду. Нарушение этих правил может привести к штрафам.

Система охлаждения ВАЗ-2109

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией

Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка

Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кг.см.г.

Впускной клапан открывается при понижении давлении в системе относительно атмосферного на 0,03-0,13 ктс/см3 (на остывающем двигателе)

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора

Насос охлаждающей жидкости лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала

Корпус насоса — алюминиевый валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки

Наружное кольцо подшипника стопориться винтом.

На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.

Расстояние от прибавочной поверх-ноет и крышки насоса до наружного торца шкива должно быть 52 ± 0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0.1 мм К противоположному торцу крыльчатки прижата упорное кольцо из графитосодержащей композиции, под которым находится сальник.

При выходе насоса из строя рекомендуется заменять его в сборе

Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу {через байпасный патрубок термостата), минуя радиатор.

На двигателях ВАЗ-2108, −21081, −21083 малый круг включает радиатор отопителя. впускной коллектор, блок подогрева дроссельного узла карбюратора (на двигателях с полуавтоматом пуска — и жидкостную камеру полуавтоматического пускового устройства)

На двигателе −2111 жидкость подается к отопителю и блоку подогрева дроссельного узла. При температуре 87±2°С клапан термостата начинает перемещаться, открывая основной патрубок. При этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С основной клапан полностью отрывается, а байпасный — закрывается, и вся жидкость циркулирует через радиатор

Ход основного клапана должен составлять не менее 8 мм.

Жидкость подается через верхний патрубок, а отводится через нижний

Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки. Электровентилятор радиатора на двигателях ВАЗ-2108. −21081, −21083 включается датчиком-выключателем, ввернутым в правый бачок радиатора. Его контакты замыкаются при температуре 99±3°C, а размыкаются при 94±3°С

На автомобилях, выпущенных до 1998 г (со старым блоком предохранителей), устанавливался другой датчик (ТМ-108), управляющий электродвигателем вентилятора через реле 113.3747 в монтажном 6локе

На двигателе −2111 вентилятор включается по сигналу электронно-го блока управления двигателем (через реле)

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости в верхней его части выполнен штуцер для пароотводяшего шланга радиатора системы охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке двигателя −2111 установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем При перегреве двигателя блок управления включает сигнализатор «Проверьте двигатель- в комбинации приборов.

Проверка работы ускорительного насоса карбюратора ВАЗ 2109

Разберем как провести проверку и возможный последующий ремонт ускорительного насоса карбюратора 2108, 21081, 21083 Солекс автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Воздействуем на рычаг ускорительного насоса, повернув рычаг дроссельной заслонки. При этом смотрим сверху в карбюратор. Из носиков распылителей ускорительного насоса должны выходить сильные, без разрывов, струи топлива, и, не задевая за стенки смесительных камер, дроссельные заслонки, падать на дно впускного колодца. Время впрыска должно быть не менее нескольких секунд.

Можно проводить данную проверку сняв карбюратор с двигателя и держа его перед собой (так лучше видно выходящие из под него струи), при этом в поплавковой камере должен быть бензин, чтобы ускорительному насосу было чем «стрелять» из распылителя.

Прежде всего, перед снятием карбюратора на автомобиле, необходимо охладить двигатель, если он использовался до этого, так как при снятии топливного шланга, бензин может попасть на раскаленный выпускной коллектор и вспыхнуть.

Если струи слабые или кривые, а время впрыска короткое — необходимо провести прочистку распылителя, каналов и жиклеров ускорительного насоса. Если струи задевают за стенки камер, дроссельные заслонки необходимо при помощи плоскогубцев откорректировать направление носиков распылителей.

Как определить неисправность глушителя

Выявить неполадки в работе глушителя можно самому, причём не обладая специальными познаниями в автомобилестроении. Прежде всего, во время езды иногда наблюдайте за составом выхлопных газов. Если при нажатии на педаль газа из трубы вырывается чёрный дым, то, вероятно, механизм прожжён и имеет дыры.

Опытные автолюбители знают, что лучше не доводить состояние своего «глушака» до критического, а заранее выявлять мельчайшие неисправности:

1. Проверьте, раздаются ли во время езды стуки и бульканье в выхлопной трубе.

2. Поднимите машину на домкрат, осмотрите выхлопную трубу. На всех частях не должно быть ржавчины, прогара или дыр.

3. Понаблюдайте, не капает ли с мест соединений труб глушителя влага. Скопление конденсата быстро приведёт к образованию ржавчины и коррозии металла.

4. Оцените, насколько сильно греется двигатель после коротких поездок. Если мотор серьёзно перегревается, то это может служить первым сигналом к тому, что выхлопная система работает некорректно.

Если застучал глушитель

Чаще всего автолюбители жалуются на то, что устройство начинает сильно стучать во время езды. При этом удары трубы могут производиться либо об корпус бензобака, либо о кузов автомобиля.

Стуки могут быть очень громкими, что ведёт не только к снижению комфорта езды, но и к быстрой деформации самого глушителя. В этих случаях необходимо сразу же принять меры для изоляции трубы от бака или кузова:

• поменять подвесные резинки (вполне возможно, что в процессе эксплуатации они сильно вытянулись и уже не могут удерживать трубу на одном месте);

• если стук начался после замены устройства, то необходимо провернуть фланец крепления и убедиться, что все прокладки стоят на своих местах ровно;

• если глушитель был заменён на «кооперативный», самодельный или от другой модели авто, то нужно постараться, чтобы все крепёжные соединения и стыки точно соответствовали оригиналу.

Если ни одна из этих мер не даёт результатов, придётся проложить место удара глушителя толстым куском резины. Резина устранит звук ударов и сбережёт поверхность трубы от деформации.

Что делать, если глушитель пробит

Пробить устройство можно очень просто — достаточно проехать на высокой скорости по неровной дороге. Даже утолщённые стенки трубы не могут препятствовать тому, что металл сильно деформируется, и даже могут образоваться дыры.

Законодательство Российской Федерации ясно указывает на то, что эксплуатация транспортного средства с пробитым глушителем запрещена.

Если водитель обнаружил, что механизм пробит, у него есть только два варианта действий:

1. Заменить на новый. Это самый простой способ, к тому же можно купить «глушак» кустарного производства и поставить его на машину самостоятельно.

2. Используя сварочный аппарат, заварить дыру в корпусе. Этот вариант более затратный, так как необходимо очень аккуратно накладывать сварочные швы, чтобы не прожечь глушитель. К тому же не всегда водитель имеет навыки работы с аппаратом и приходится обращаться к специалистам.

Тюнинг выпускной системы ВАЗ 2109 (099)

В большинстве своем тюнинг системы выпуска на автомобилях модельного ряда ВАЗ 2109 подразумевает установку вместо штатной системы прямоточной. Именно о ней мы и поговорим. Но, для начала, кратко разберем теоретическую сторону вопроса.

Несколько слов о теории прямотока для ВАЗ 2109

Известно, что за выпускным коллектором возникает обратное давление отработанных газов. Это давление мешает повышению мощности силового агрегата, а поэтому оно должно быть уменьшено насколько это возможно. Другими словами: если снизить уровень обратного давления, то существенно повысится эффективность выброса отработанных газов из камеры сгорания, что соответственно позволит нагнетать в нее больший объем топливной смеси. В свою очередь, чем большее количество топливной смеси поступит в цилиндр, тем большую мощность он сможет развить.

Основной задачей прямоточной системы является максимальное снижение потерь на выходе. Таким образом, за счет «прямотока» автомобиль гораздо быстрее реагирует при воздействии на педаль газа и обладает большим крутящим моментом.

Конструктивные особенности прямоточного глушителя

Н сегодняшний день на рынке тюнингованных автозапчастей представлен достаточно большой ассортимент самых различных прямоточных глушителей для ВАЗ 2109. При этом конструкция большинства из них одинакова.

Основным элементом такого глушителя является перфорированная труба. Благодаря перфорации, поступающие выхлопные газы, достаточно эффективно расширяются в корпусе («бочке») глушителя. За счет этого достигается боле быстрый их отвод.

Интересный момент: действительно качественный тюнинг глушитель для ВАЗ 21099 в общей длине может составлять более 80 % прямой трубы. То есть, если бы на вашем автомобиле был установлен такой глушитель, сопротивление выхлопной системы составляло бы всего на 10% больше, чем если бы вы ездили вовсе без глушителя.

Трубы для доработанного выхлопа

Разумеется, одного модернизированного глушителя не достаточно для того, чтобы получить эффективную прямоточную систему. В частности, помимо глушителя должны быть использованы и соответствующие трубы. Такие трубы должны быть достаточно большого диаметра, для того, чтобы они могли пропустить максимальный объем газов при минимальном сопротивлении.

Следует отметить, что как правило, такие трубы, помимо довольно значительного диаметра имеют внутри специальный сердечник. Благодаря этому при любых изгибах пропускная способность трубопровода остается практически неизменной.

При этом необходимо подчеркнуть, что далеко не все трубы с сердечником одинаково производительны. Идеальная выхлопная система получится лишь в том случае, если после выпускного коллектора установлена только одна труба, причем ее начало совпадает с выходом выходного коллектора. На практике же, прямоток создают путем сварочного соединения коротких переходных элементов с уже выполненными изгибами

При этом особое внимание уделяют качеству сварочных работ, ведь в процессе соединения внутри трубы могут образоваться «наросты» расплавленного металла. Такие наросты будут препятствовать прохождению газов, что крайне нежелательно.

Замену глушителя и резонатора на автомобиле ваз 21099 выполняют в случае их механического повреждения в следствие сильного удара или старения, так как они напрямую взаимодействуют с агрессивной средой. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Отверните две гайки болтов крепления стяжного хомута и снимаем его, после чего раздвинув трубы, извлеките уплотнительное кольцо.
• Одной рукой приподнимите вверх корпус глушителя, чтобы ослабли резиновые держатели, после чего снимите их с крюков и аккуратно опустите глушитель на землю.

• Аналогично откручиваем болты крепления трубы резонатора и приемной трубы, после чего снимаем хомут и уплотнительную шайбу.
• Снимаем резонатор с резиновых демпфирующих поддержек.

На этом ремонтные работы по снятию и замене глушителя и резонатора на автомобиле ваз 21099 завершены. Произведите их замену или какой-либо другой ремонт, после чего установку выполните в обратной последовательности.

Источники

• http://autotema.info/sovety-i-instrukcii/sistema-vypuska-otrabotannyx-gazov-vaz-2109-099-ustrojstvo-remont-tyuning.htm
• http://zubilovaz.ru/vaz-21099-zamena-glushitelya-i-rezonatora

Когда необходима замена карбюратора ВАЗ 2109

Бывают случаи, когда ремонт не приносит результата или ремонт нерентабельный. Например — полное закоксовывание воздушных или топливных каналов или искривление соединительных плоскостей, вызывающих подсос воздуха или течь топлива. Тогда единственным правильным действием будет — замена карбюратора ВАЗ 2109.

Снятие карбюратора ВАЗ 2109/2108 процедура довольно несложная, и времени она занимает немного. Сразу стоит привести тот список инструментов, которые понадобятся для выполнения этого ремонта автомобиля:

• плоская и крестовая отвертки;
• ключ рожковый «на 10» и «на 13»;
• накидной ключ с головкой «на 8» и «на 13»;
• карбюратор Солекс 21083 ДААЗ на ВАЗ 2108/2109/21099 (21083110701000).

Перед откручиванием гаек, заткните диффузоры карбюратора тряпкой, чтобы гайки случайно не попали внутрь карбюратора (были случаи). Если гайка упадёт в карбюратор и вам повезёт, то она зависнет на дроссельной заслонке и её можно будет достать пинцетом, но бывает и такое, что заслонка немного приоткрыта и гайка попадает дальше через коллектор в головку цилиндров. Гайку останавливает только клапан. Но если клапан открыт, то гайка свободно попадает в цилиндр двигателя и тогда, чтобы достать её, нужно снять головку.

Перед установкой карбюратора ВАЗ 2109 следует внимательно проверить керамическую, дистанционную вставку на наличие трещин и сколов. Заменить паранитовые прокладки, стоящие под карбюратором, для исключения попадания воздуха, не по воздушным каналам.

При установке карбюратора затяжку необходимо производить холодном двигателе (при температуре окружающей среды) здесь усилие затяжки является самым малым на всем автомобиле (всего 1.5 кг/м), превышение усилия чревато искривлением привалочной плоскости и подсосом воздуха даже на абсолютно новом карбюраторе.

Как отрегулировать свет фар на ВАЗ 2108-ВАЗ 21099?

Примечание! Регулировку лучше всего выполнять в тёмное время суток или же в гараже при выключенном свете и обязательно на ровной поверхности без выбоин и так называемых бугров. А так же если вы хотите произвести регулировку так сказать чисто по ГОСТУ, то мы вам рекомендуем в таком случае запастись мелом и при помощи него, разрисовать стену на которой вы будете производить регулировку, вот таким вот образом:

Кстати на счёт этой фотографии выше, она добавляется только один лишь раз, поэтому чтобы нам не добавлять к каждому место по одной и той же фотографии, мы решили что вас будет (Когда это нужно будет) направлять на неё, в общём читайте внимательно статью ниже и поймёте всё!

И в завершение вас нужно предупредить, прежде чем приступать к регулировки обязательно проверьте давление в колёсах, а так же если вам будет нужно то в таком случае доведите его до нормы!

1) В самом начале операции встаньте от ровной стены на своём автомобиле, строго за пять метров, а так же если у вас будет возможность то в таком случае посадите на водительское сиденье человека весящего примерно килограмм 75 (Или какой ни будь груз), это нужно для того, чтобы регулировка прошла более удачнее.

2) Затем мелом разрисуйте стену по фотографии выше, если вам будет это нужно, если вы ничего не собираетесь рисовать то хотя бы визуально представьте на той стене на которой вы производите регулировка, данную схему изображенную на фото.

Примечание! Кстати обратите своё внимание на буковку «h» на фото выше, так вот эта буква обозначает расстояние центра фар от пола!

3) После чего сядьте в салон автомобиля и поверните рычажок гидро-корректора фар и поставьте его таким образом, чтобы он стоял в положении «водитель и передний пассажир» и после чего включите ближний свет у фар автомобиля.

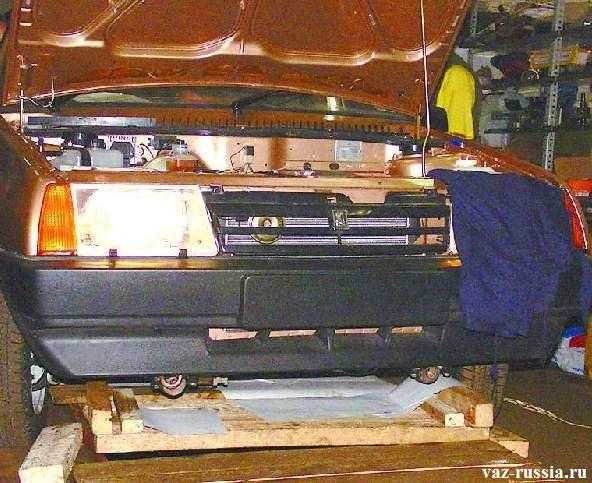

4) Следом поищите в своей машине тёмную тряпку через которую не будет проходить свет фар, так вот данной тряпочкой накройте одну из фар у автомобиля, потому что регулировку нужно выполнять для каждой фары по отдельности.

5) Теперь перейдите в подкапотное пространство и там на обратной стороне фары вы увидите два регулировочных винта, который один из них под цифрой 1 регулирует свет в горизонтальной плоскости (То есть в лево и в право), а другой винт под цифро 2 регулирует свет в вертикальной плоскости (То есть в верх и в низ).

Примечание! Свет фар будет считаться якобы отрегулированным, если у вас верхняя граница световых пятен совпадёт с линией N, а так же если обе вертикальные линии A и B шириной 950 мм, у вас пройдут через точку C1 и C2 в чуть наклонных участках, как показано на фото выше!

Дополнительный видео-ролик: Чтобы вы хотя бы наглядно понимали как делается процедура регулировки, то в таком случае просмотрите видео-ролик который расположен ниже:

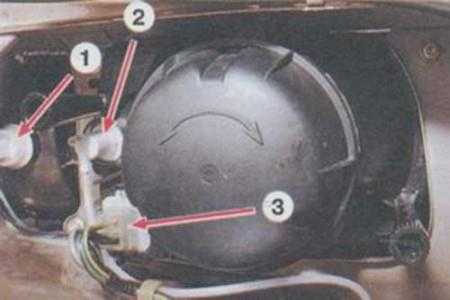

Здравствуйте, из этой статьи Вы узнаете, как самостоятельно снять переднюю фару на ВАЗ 2108, 2109, 21099. Передняя фара обычно снимается для замены ее стекла, когда она мешает при кузовном ремонте или когда требуется полная замены фары, например, после мелкого ДТП. Для данной процедуры Вам потребуется только головка на 10 с удлинителем. Первым делом снимаем клеммы с лампы указателя поворота, снимаем общий разъем и вынимаем гидрокорректор из фары

Далее головкой на 10 отворачиваем 4 гайки крепления передней фары по краям и снимаем ее

Для того, чтобы отсоединить указатель поворота от фары просто открутите 2 винта

Установка передней фары на ВАЗ 2108, 2109, 21099 происходит в обратном порядке.
