Замена резонатора lada 2107 (ваз 2107) своими руками

Замена приемной трубы (“штанов”) ВАЗ 2107

При замене приемной трубы нужно обязательно заменить прокладку между ней и выпускным коллектором. Также лучше поменять гайки крепления “штанов” к коллектору. Порядок действий такой:

ослабить хомут и отстыковать штаны от резонатора;
открутить четыре гайки крепления приемной трубы к коллектору;

Важно: откручивать гайки следует осторожно, чтобы не свернуть шпильки крепления. В противном случае придется высверливать и менять шпильки

снять “штаны” (приемную трубу) и прокладку;
установить новую прокладку;
установить новую приемную трубу;
соединить приемную трубу с резонатором, затянуть хомут крепления;
затянуть гайки крепления “штанов” к коллектору.

Если после установки новой приемной трубы выхлопная система провисает или бьется о днище, возможны такие варианты:

резонатор или приемная труба закреплены не под теми углами;
провисли подушки двигателя.

В первом случае достаточно ослабить хомуты и установить детали правильно. Во втором придется заменить подушки двигателя.

Устройство и назначение резонатора ВАЗ 2107

Резонатор представляет собой металлический бачок цилиндрической формы, предназначенный для предварительного снижения звука выхлопа. Спереди и сзади к нему герметично приварены соединительные патрубки диаметром 40 мм. Передний патрубок оснащён ответным фланцем под катализатор или приёмную трубу, а в заднем предусмотрены две продольные прорези для стыковки с секцией глушителя.

Резонатор состоит из:

наглухо запаянного цилиндрического корпуса, к которому приварены соединительные патрубки;
внутренней трубы с большим количеством отверстий (перфорацией) для проходящих выхлопных газов;
поперечной перегородки, разделяющей корпус на две внутренних камеры.

Принцип действия резонатора основан на явлении звукового резонанса. Попадая вместе с отработанными газами внутрь корпуса, звуковые волны проникают сквозь перфорацию в трубе и многократно отражаются от внешних стенок бачка. Происходит взаимное гашение колебаний, и амплитуда волн уменьшается. В результате значительно понижается громкость звука выхлопа.

Резонатор ВАЗ 2107 выполняет следующие функции:

предварительно снижает уровень звука выхлопа;
в отличие от основного глушителя практически не создаёт сопротивления выхлопному потоку;
способствует охлаждению раскалённого газа;
принимая на себя часть нагрузки, продлевает срок службы основного глушителя.

Назначение и конструкция глушителя автомобилей ВАЗ 2104–2107

Отработавшие газы вырываются из цилиндров двигателя под высоким давлением и с сильным шумом. Глушитель принимает и замедляет газы, преобразует их кинетическую энергию в тепловую, сглаживает пульсации и приглушает звук, затем выпускает ослабленный выхлоп в атмосферу.

Таки образом, среди основных функций глушителя:

уменьшение шума работы мотора;
преобразование энергии отработавших газов;
безопасный выпуск газов в атмосферу.

В обиходе глушителем называют выпускной тракт или систему выпуска отработавших газов. На самом деле он лишь один, хотя и самый важный, элемент топливной системы. У автомобилей ВАЗ классической компоновки она состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного (резонатора) и основного глушителя.

У автомобилей ВАЗ классической компоновки система выпуска отработавших газов состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного и основного глушителя

Всё перечисленное находится под днищем автомобиля. Элементы системы — труба, резонатор и глушитель — крепятся друг к другу хомутами. Приёмная труба жёстко прикручена к коллектору и крышке коробки передач, корпус основного глушителя подвешен к кузову резиновыми ремнями, выхлопная труба — с помощью резиновой подушки.

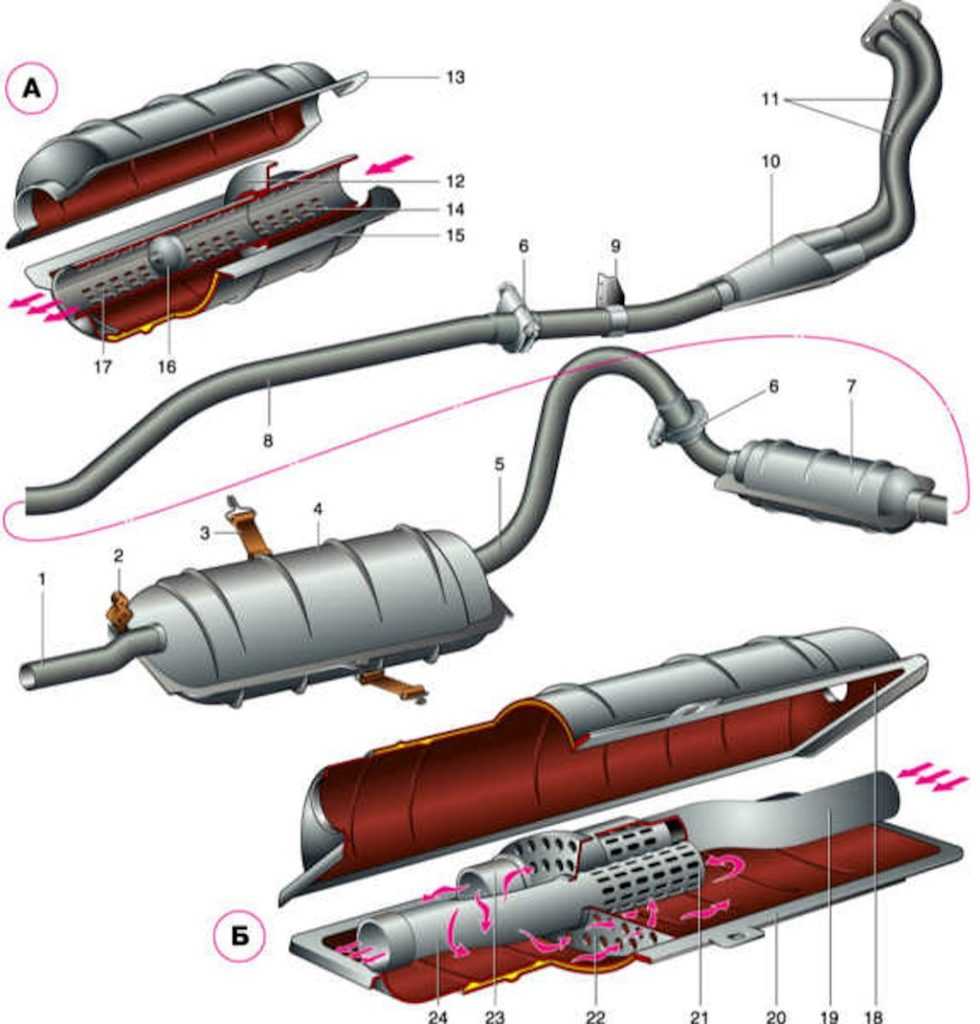

Устройство выхлопной системы ВАЗ 2107

приемная труба, в которую газы поступают из выпускного коллекторы;
резонатор ВАЗ 2107 (дополнительный глушитель), куда газы направляются из приемной трубы и где происходит частичное снижение звука выхлопа;
глушителя, в котором поглощается основная часть шума выхлопа двигателя.

подушка крепления глушителя;
болт подушки;
ремень подвески глушителя;
болт хомута и хомут крепления глушителя к резонатору;
болт хомута и хомут крепления резонатора к приемной трубе;
болт хомута и хомут крепления приемной трубы к кузову;
гайки крепления приемной трубы к коллектору;
прокладка;
стопорная пластина;

Установка системы впрыска на ВАЗ 2107 потребовала модернизации выхлопной системы. В нее добавили две дополнительные детали:

В связи с установкой катализатора резонатор ВАЗ 2107 (инжектор) сдвинули немного назад.

Преимущества и недостатки инжекторной модификации ВАЗ 2107

благодаря инжектору двигатель во всех режимах работает более стабильно;
удельная мощность и крутящий момент инжекторного двигателя выше;
выхлоп ВАЗ 2107 с системой впрыска чище, чем дым из карбюраторного двигателя;
управление автомобилем с инжекторным двигателем проще, он не такой требовательный к квалификации водителя и «прощает» ошибки при работе педалями газа и сцепления.

клиренс инжекторной «семерки» уменьшился до 7 см, что ухудшило ее проходимость;
из-за установки катализатора снизилась «живучесть» выхлопной системы;
высокая температура катализатора иногда приводит к возгоранию травы и сухих листьев при остановке авто.

Выбор резонатора для ВАЗ 2107

На ВАЗ 2107 устанавливают четыре вида резонаторов:

Длинная секция с одним бачком. Устанавливается на все классические карбюраторные ВАЗ 2101—2107 с объёмом двигателя не более 1,3 л. Каталожный номер — 2101–1202005.

Выбор резонатора зависит от конкретной модификации ВАЗ 2107. При покупке нужно иметь в виду следующие рекомендации:

На карбюраторную версию с двигателем 1,3 л можно без проблем поставить длинную секцию с одним (ВАЗ 2101—07) или двумя (ВАЗ 2106—07) бачками. Во втором случае звук работающего мотора станет тише, но мощность упадёт примерно на 3—5 л. с. Укороченные резонаторы не подойдут.
Оба длинных резонатора подходят для карбюраторных и инжекторных ВАЗ 2107, соответствующих Евро 0. При установке детали с одним бачком шум выхлопа усилится, а мощность двигателя незначительно возрастёт. Короткие трубы устанавливать нельзя.
Выпускная система под Евро 2 оснащается не только катализатором, но и кислородным датчиком (лямбда-зондом), вмонтированным в приёмную трубу. Для таких автомобилей подойдёт родной укороченный резонатор с фланцем на два болта или любая длинная секция. Однако такой резонатор не подойдёт для ВАЗ 2107 Евро — он стыкуется с другим катализатором и отличается по длине.
Выхлопная система ВАЗ 2107, произведённых в соответствии с нормами Euro 3, имеет два кислородных датчика. На ВАЗ 21074 можно устанавливать родной короткий резонатор или длинный, но с некоторыми доработками.

Однажды довелось модернизировать двигатель 1,3 л путём увеличения рабочего объёма до 1,7 л за счёт замены коленчатого вала и расточки цилиндров под размер 82 мм. После чего пришлось заменить и «родной» резонатор с одним бочонком, поскольку с приростом мощности мотора выхлопная труба начала сильнее реветь, особенно на оборотах свыше 2500 об/мин.

Установка длинных секций на ВАЗ 2101—07, соответствующие нормам Евро 2 и 3, целесообразна в тех случаях, когда необходимо выбросить вышедший из строя катализатор. Последний стоит довольно дорого, и далеко не каждый автовладелец готов сделать полноценную замену. При этом после монтажа длинной резонаторной трубы придётся вместо второго лямбда-зонда установить обманку или перепрограммировать (перепрошить) управляющий двигателем контроллер.

Отличия системы выхлопа карбюраторных и инжекторных моделей ВАЗ

датчик кислорода, определяющий состав смеси, который врезан в выпускной коллектор;
нейтрализатор выхлопных газов (“катализатор”), который установлен перед резонатором, в центральном тоннеле под днищем.

В связи с установкой катализатора резонатор ВАЗ 2107 (инжектор) сдвинули немного назад.

Новая система выхлопа стала немного сложнее, но позволяет обеспечить снижение токсичности выхлопа ВАЗ 2107 и соответствие автомобиля стандартам ЕВРО-2.

Преимущества и недостатки инжекторной модификации ВАЗ 2107

“Семерка” в инжекторном исполнении и с модернизированной системой выхлопа имеет ряд преимуществ перед старой “карбюраторной” моделью. Они заключаются в следующем:

благодаря инжектору двигатель во всех режимах работает более стабильно;
удельная мощность и крутящий момент инжекторного двигателя выше;
выхлоп ВАЗ 2107 с системой впрыска чище, чем дым из карбюраторного двигателя;
управление автомобилем с инжекторным двигателем проще, он не такой требовательный к квалификации водителя и “прощает” ошибки при работе педалями газа и сцепления.

Но установка инжектора одновременно и ухудшила некоторые эксплуатационные характеристики:

клиренс инжекторной “семерки” уменьшился до 7 см, что ухудшило ее проходимость;
из-за установки катализатора снизилась “живучесть” выхлопной системы;
высокая температура катализатора иногда приводит к возгоранию травы и сухих листьев при остановке авто.

Совет: во избежания возгораний необходимо парковать инжекторный автомобиль так, чтоб под ним не было травы и прочего легковозгораемого мусора. При остановке лучше глушить двигатель, чтобы катализатор остыл.

Замена резонатора на ваз 2107

Ноябрь 25th, 2015 Admin

Вероятно, очень многим читателям довелось увидеть проезжающий мимо них по дороге ревущий автомобиль. Иногда это явление вызвано установкой владельцем авто псевдоспортивного прямоточного глушителя, но чаще всего проблема кроется в неисправности резонатора. Что такое резонатор глушителя, мы узнаем ниже.

Резонатор является важной частью выпускной системы. Конструктивно он – полость, разделенная на несколько камер

Через них проходит труба, в которой проделаны отверстия. Проходя сквозь них, поток отработавших газов разделяется, что помогает подавлять звуковые волны, и в итоге шум от выхлопа снижается.

Поскольку все элементы глушителя подвергаются серьезным тепловым нагрузкам (температура отработавших газов превышает 600-650°С), то служат они не очень долго. Так как резонатор неремонтопригоден, в случае неисправности его нужно менять на новый. Сегодня мы расскажем об этой процедуре на примере автомобиля ВАЗ-2107.

Где находится резонатор и когда его нужно менять?

Резонатор устанавливается под днищем машины, между приемной трубой и задней частью глушителя. Если говорить конкретно о «семерке», то ниже приведена соответствующая фотография (синяя стрелка показывает на резонатор).

Следует заметить, что некоторые резонаторы имеют конструкцию из 2-х частей. Первая из них представляет собой обычную деталь, а вторая заполнена шумоизоляционным материалом, в результате чего выхлоп становится гораздо тише. Но на ВАЗ-2107 ставится простой, односекционный, резонатор.

Как правило, замена этой детали происходит по факту ее поломки. Симптомы невозможно ни с чем спутать: вы услышите характерный рев и, возможно, почуете запах выхлопных газов в салоне. Это будет означать, что в корпусе резонатора образовалось отверстие, и его пора менять.

При покупке нового резонатора следует отдать предпочтение не обыкновенным запчастям, которые сделаны из алюминия, а их аналогам из нержавеющий стали. Хотя они и стоят заметно дороже, но и служат несравненно дольше. Также попробуйте проверить деталь, постучав по ней: если звук глухой, у резонатора довольно толстые стенки, и это хорошо. Звонкий звук говорит об обратном: от покупки лучше отказаться.

Инструменты и материалы

Для снятия/установки резонатора вам понадобятся:

2 гаечных (рожковых или накидных, без разницы) ключа на 13;
Плоская отвертка;
Газовый ключ и WD-40 (использовать их необязательно, но порой соединения намертво Закисают, в результате чего резонатор не получается отсоединить от других элементов выпуска вручную. Вот в таком случае вам они и пригодятся);
Новый резонатор.

Замена дополнительного глушителя на ВАЗ 2101 – ВАЗ 2107

Для начала поставьте автомобиль на яму или самодельную эстакаду, в противном случае вам будет крайне проблематично выполнить замену. Затем залезайте под машину и приступайте к работе:

1) Первым делом вам надо отсоединить заднюю часть глушителя от самого резонатора. Чтобы она не мешала замене, ее лучше вообще снять. Также хотелось бы напомнить, если ваша машина оснащена инжекторным мотором, то придется еще и отстыковать катализатор от резонатора.

2) Далее вооружитесь гаечными ключами и оденьте один из них на болт крепления стяжного хомута, а вторым начинайте откручивать гайку. 2 ключа нужны потому, что болт будет неминуемо прокручиваться, и его надо фиксировать. Кстати, совсем гайку откручивать не стоит: вам нужно лишь ослабить ее.

3) Готово? Попробуйте повращать резонатор в разные стороны. Одновременно нужно тянуть его, чтобы он снялся с приемной трубы. После того, как это произошло, снимите резонатор, но будьте внимательны, не повредите им днище автомобиля! Если царапина все-таки появилась, заделайте ее антикором, чтобы предотвратить ржавчину.

Иногда резонатор намертво закисает, и снять его вручную не выходит. В таком случае целесообразно воспользоваться газовым ключом. Кроме того, можно будет применить WD-40. Будьте аккуратны, старайтесь не задевать ключом днище.

Если случай совсем тяжелый, немного разведите в стороны лепестки трубы резонатора с помощью отвертки, что должно облегчить процесс снятия.

4) Установка нового резонатора производится в обратном порядке.

Крайне желательно обзавестись специальным высокотемпературным герметиком для выпускной системы. Он наносится в местах стыка резонатора с приемной трубой и задней частью глушителя, строго на наружную поверхность и нежирным слоем (помните, при установке он может вылезти из-за сжатия! Так что не переусердствуйте).

Как видите, операция по замене резонатора на ваз 2107 не слишком сложна и вполне по силам даже не очень опытному автолюбителю. На этом все, удачи на дорогах!

Замена и ремонт глушителя автомобилей ВАЗ 2104–2107

Для замены глушителя понадобится:

смотровая яма или подъёмник;
отвёртка;
набор автомобильных ключей;
молоток.

Снятие и установка глушителя

Чтобы демонтировать «глушак», отремонтировать его, а затем вернуть на место, придерживайтесь такой последовательности действий:

Загоните машину на смотровую яму. Заглушите двигатель, выключите зажигание. Обождите, пока остынет выпускной коллектор.
Разогните крючья резиновых ремней подвеса глушителя.
Открутите крепление выхлопной трубы к резиновой подушке.
Ослабьте хомут сочленения труб основного и дополнительного глушителя.
Отодвиньте хомут в сторону, снимите основной глушитель.
Ослабьте хомут сочленения приёмной трубы и резонатора.
Аккуратно выбейте резонатор из крепления, ударяя молотком через прокладку.
Открутите приёмную трубу от коробки передач.
Отогните стопоры, открутите приёмную трубу от коллектора.
Стяните трубу со шпилек.

Новый глушитель установите в противоположной снятию последовательности. При этом не используйте бывшую в употреблении прокладку. Трубы в местах соединения хомутами перед сборкой обработайте графитной смазкой.

Устройство выхлопной системы ВАЗ 2107

Как у большинства легковых авто, ВАЗ 2107 имеет систему выхлопа, состоящую из трех основных частей:

приемная труба, в которую газы поступают из выпускного коллекторы;
резонатор ВАЗ 2107 (дополнительный глушитель), куда газы направляются из приемной трубы и где происходит частичное снижение звука выхлопа;
глушителя, в котором поглощается основная часть шума выхлопа двигателя.

Кроме вышеперечисленных деталей, в систему выхлопа входят:

подушка крепления глушителя;
болт подушки;
ремень подвески глушителя;
болт хомута и хомут крепления глушителя к резонатору;
болт хомута и хомут крепления резонатора к приемной трубе;
болт хомута и хомут крепления приемной трубы к кузову;
гайки крепления приемной трубы к коллектору;
прокладка;
стопорная пластина;
