Самостоятельная замена радиатора охлаждения на калине

Опасность поломки

Течь из радиатора отопителя может стать причиной серьезных неприятностей.

Как вовремя распознать

• Первый признак это маслянистые подтёки под ковриком водителя. Достаточно извлечь коврик, и посмотреть на его обратную сторону.

• Косвенным признаком может быть запотевание стёкол в ясную погоду. В этом случае в салоне будет чувствоваться запах антифриза. В зависимости от производителя и типа антифриза, запах может быть разный. От противного химического, до приторно сладкого.

Причины частой замены

Радиаторы печки именно в Калине славятся своей недолговечностью. А все это потому, что алюминиевый корпус данной детали не выдерживает длительного контакта с агрессивными антифризами.

Поэтому при замене мы рекомендуем медные радиаторы, их можно запаять и они в целом более долговечны.

Демонтаж радиатора в Калине

Для снятия обозначенного узла и сопутствующих компонентов потребуется привлечь следующие инструменты:

• ключ на «10» (торцового типа);
• плоскогубцы с утоненными захватами;
• отвертку крестообразного профиля;
• если Лада Калина оснащена системой кондиционирования, то дополнительно запасаемся набором «Торкс» (профиль – звездочка).

1. Отключаем разъем питания от вентилятора системы.
2. Демонтируем этот узел. Он удерживается на радиаторе с помощью 4-х болтов. Для их откручивания потребуется воспользоваться ключом на «10». Извлечение производим в направлении вверх.
3. Далее переходим к снятию патрубков со штуцеров радиатора. Ослабление хомутов выполняем пассатижами или с помощью отвертки. Тот же ключ применяем для откручивания двух гаек, которыми радиаторный узел удерживается в посадочном месте.
4. Теперь изделие немного наклоняем в сторону двигателя и вынимаем вверх.

Демонтируя узел на Лада Калина, оснащенной кондиционером, потребуется прибегнуть к снятию дополнительных компонентов, имеющих непосредственное крепление к радиатору. Для осуществления данного мероприятия следует запастись ключом с профилем под звездочку.

Требуется открутить 4 винта. Во время демонтажа обращайте взор в сторону нижних подушек радиатора. Их можно как извлекать вместе с изделием, так и оставлять в посадочных нишах. Специалисты рекомендуют вынимать эти опорные элементы для оценки их состояния. Также нелишним будет вынуть резинометаллические втулки, присутствующие на корпусе радиаторного узла LADA Kalina. Их лучше сменить новыми аналогами.

После демонтажа радиатор подвергают проверке. Для этого применяют заглушки, устанавливаемые в отводы. Затем внутрь помещенного в воду узла нагнетают воздух (через малый штуцер) с давлением примерно в 1 бар. Если свищей достаточно много, то агрегат подлежит безоговорочной замене. Когда утечки несущественные, следует попытаться договориться с мастерами о ремонте узла в условиях станции. Новое изделие монтируется в обратном порядке действий. Особому вниманию следует подвергать резиновые патрубки и хомуты. Если состояние данных компонентов вызывает сомнение, то лучше их сменить новыми аналогами.

Когда все элементы системы собраны приступаем к заливке хладагента. Это действие выполняем до момента начала течи жидкости из патрубка блока подогрева дросселя.

Устройство СОД Лады Калины

На автомобилях Калина 1 и Калина 2 используется жидкостная система охлаждения. Она состоит из рубашки двигателя, радиатора, электровентилятора, помпы (водяного насоса), расширительного бачка, термостата и соединительных шлангов. Охлаждающая жидкость перемещается по двум контурам циркуляции. В малом круге антифриз циркулирует только по рубашке двигателя, а в большом жидкость проходит через радиатор.

Расширительный бачок

Используется для заливания жидкости в систему. Изготавливается из термостойкого пластика полупрозрачного цвета для возможности контроля уровня антифриза. На верхней части предусмотрен специальный патрубок, через который бачок соединяется с пароотводом радиатора.

Герметичность всей системы обеспечивается клапанной крышкой, имеющей впускной и выпускной клапаны. Последний предназначен для поддержания в СОД давления выше атмосферного. Благодаря этому потери в виде пара снижаются, а температура кипения рабочей жидкости увеличивается. Выпускной клапан крышки открывается при повышении давления до 1,1 бар, а впускной – когда давление снижается до 0,13 бар, и двигатель остывает.

Помпа

Это центробежный насос с лопастями. Он имеет ремённый привод от шкива коленвала, включен в систему газораспределительного механизма. Помпа изготавливается из алюминия. Этот узел ремонту не подлежит – при выходе из строя его можно только заменить. Вращение происходит за счёт двухрядного неразборного подшипника, его высокотемпературная смазка рассчитана на весь срок эксплуатации. Спереди находится зубчатый шкив, сзади – крыльчатка.

Термостат

Предназначен для перераспределения потоков охлаждающей жидкости, имеет в своем составе чувствительный к температурам элемент и два клапана. Когда двигатель остывает, один из клапанов термостата находится в закрытом положении, и жидкость циркулирует по рубашке мотора – используется только малый контур. По мере достижения температуры в 85 градусов второй клапан начинает приоткрываться, пропуская антифриз в радиатор и перекрывая при этом байпасный канал. Полное открытие происходит при температуре от 100 градусов. В этом случае вся жидкость начинает проходить через охладитель.

Радиатор двигателя

Теплообменник бывает монолитный алюминиевый, трубчатый, пластинчатого типа. В его устройстве используются два пластиковых бачка, которые соединяются трубками. Верхний – впускной, а нижний – выпускной, через него охлаждённая жидкость отправляется снова к двигателю. Возле первого расположен пароотвод, соединённый с расширительным бачком. Радиатор на Калине дополняется электровентилятором. В нижней части выпускного бачка расположена сливная пробка.

Электровентилятор охлаждает жидкость принудительно. Он включается через реле после команды с ЭБУ при достижении температурой критических отметок.

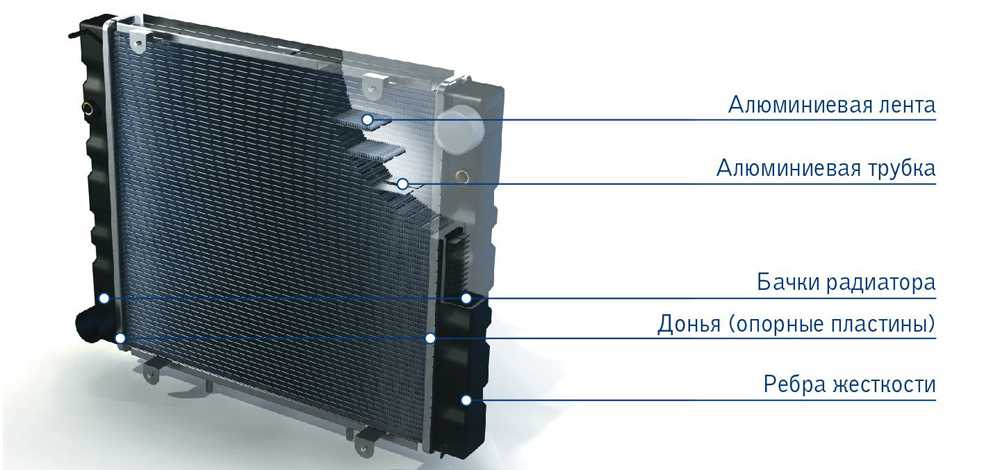

Устройство радиатора

Система охлаждения дополняется радиатором печки, который интегрирован в СОД и используется для нагревания воздуха в салоне, так как через него тоже проходит горячий антифриз. Контроллер следит за температурой охлаждающей жидкости с помощью датчика, который устанавливается в головку блока цилиндров и передает показания на панель приборов. Для передачи сигнала на контроллер используется датчик, установленный на патрубке выпуска, возле термостата.

Отличия модификации с кондиционером

Некоторые комплектации Лады Калины дополняются кондиционером, который является частью климатической установки и используется для охлаждения воздуха в салоне. Устройство не может работать, если температура на улице ниже 5 градусов, двигатель не запущен или когда включен вентилятор печки. Компрессор кондиционера работает от привода двигателя, и это главный минус установки.

Использование охладителя повышает расход топлива и отрицательно влияет на динамические характеристики. Регулировка температуры осуществляется с помощью ручки на блоке управления климатом в салоне. В автомобиле с кондиционером воздух попадает сначала на испаритель, а потом на радиатор отопителя.

Замена радиатора на Калине

На рынке автомобильных запчастей представлены две марки теплообменников:

1. ДААЗ – штатный радиатор, стоимость начинается от 1700 рублей.
2. LUZAR – второй по популярности после заводского. Стоит около 1800 рублей.

Зарубежные производители также могут предложить неплохие варианты по низким ценам: например, Hofer.

Замена радиатора охлаждения на Калине начинается с подготовки инструмента:

• набор торцевых головок;
• трещоточный вороток;
• удлинитель;
• отвёртки фигурные и с плоским лезвием;
• пассатижи.

Перед тем как начинать демонтаж радиатора своими руками, нужно слить в подходящую ёмкость весь антифриз из системы. Перед любыми манипуляциями должна быть обесточена бортовая сеть, для этого отсоединяется «минусовая» клемма от аккумулятора. Процесс снятия выглядит следующим образом:

1. Автомобиль устанавливается на ровную площадку.
2. Снимается защита двигателя снизу. Так облегчается слив охлаждающей жидкости, в противном случае она разольётся по металлическому листу.
3. После того как двигатель остыл, можно приступать к сливу антифриза.
4. Снимается короб воздушного фильтра.
5. Демонтируется катушка зажигания для облегчения доступа к сливной пробке на блоке цилиндров. Высоковольтные провода рекомендуется отсоединить.
6. Ключом на 13 мм откручивается сливная пробка на блоке. Под место слива подставляется ёмкость.
7. Демонтируется нижний шланг радиатора. Крышку расширительного бачка нужно открутить – система разгерметизируется, и охлаждающая жидкость сольётся быстрее.
8. После того как вся жидкость выльется, сливная пробка закручивается обратно.
9. Отвёрткой снимается хомут с патрубком подогрева дроссельной заслонки.
10. От вентилятора отключается разъем.
11. Откручиваются 4 болта рамки, которые удерживают вентилятор на радиаторе. Чтобы извлечь узел, нужно потянуть его вверх.
12. Со штуцеров радиатора следует снять все патрубки, для чего ослабляют хомуты.
13. Откручиваются ключом на 10 мм оставшиеся 2 гайки, с помощью которых теплообменник крепится к кузову.
14. Наклонить радиатор к двигателю и, потянув вверх, извлечь.

На этом демонтаж теплообменника завершен. Если причина неисправности не установлена, то нужно проверить радиатор. Для этого в отводы устанавливаются заглушки, а теплообменник погружается в воду. Через малый штуцер автомобильным компрессором в радиатор нагнетается воздух. Если обнаруживаются свищи, значит, узел пробит и подлежит замене. Если утечки небольшие, то можно попытаться запаять трещины, но для этого придется обращаться в автосервис.

Радиатор устанавливается в порядке, обратном снятию. При монтаже лучше использовать новые хомуты и внимательно осмотреть патрубки. При наличии трещин эти детали тоже нужно заменить.

После установки радиатора, вентилятора и всех патрубков можно заливать антифриз до тех пор, пока из патрубка подогрева дроссельной заслонки не потечёт охлаждающая жидкость. Если радиатор снимается не для замены на новый, то рекомендуется обязательно его прочистить. Для демонтажа узла, оснащённого установкой для кондиционирования, потребуется дополнительно снять некоторые детали, закрепленные на радиаторе. Для этих работ нужен набор торцевых ключей (звездочек).

Модернизация системы охлаждения

Главный недостаток СОД Лады Калины – появление воздушных пробок, которые могут вызвать перегрев и выход из строя силовой установки. Для того чтобы избежать подобных ситуаций, автовладельцы модернизируют систему охлаждения самостоятельно. Для усовершенствования используется несколько способов:

• установка термостата с 6 отверстиями;
• добавление фильтра для охлаждающей жидкости;
• установка запорного крана для патрубка впуска антифриза на отопитель.

Также систему можно дополнить кнопкой включения принудительного охлаждения двигателя вентилятором, добавить трубки для отвода пара.

Для предотвращения возникновения воздушных пробок некоторые автолюбители рекомендуют удалить клапан из клапанной крышки. Но это может привести к перегреву и заклиниванию мотора. Решить проблему можно, если внести изменения в программное обеспечение, снизив температуру закипания до 98 градусов.

Самым действенным способом модернизации СОД считается доработка пароотвода. В патрубок расширительного бачка, соединяющего его с большим контуром, устанавливается заглушка. Штуцер освобождается и соединяется с нижним шлангом печки через тройник. Тонкий шланг от дроссельной заслонки глушится. Штуцер соединяется с расширительным бачком, в верхнюю часть которого врезается дополнительный сосок. Вместо этого можно использовать тройник. В результате отвод пара переносится на малый круг.

Установка термостата на 6 отверстий позволяет поддерживать в системе стабильную температуру, улучшить работу отопителя салона. Для предотвращения засоров СОД снабжают фильтром охлаждающей жидкости. Летом поможет установка дополнительного краника печки. Некоторые автолюбители устанавливают еще одну помпу. В результате жидкость циркулирует быстрее, двигатель прогревается за меньший период времени, снижается риск перегрева силового агрегата.

Основные неисправности радиатора

Неполадки этого узла Калины возникают не так часто и являются следствием износа по естественным причинам халатности владельца автомобиля. Можно выделить два самых распространенных вида проблем:

https://youtube.com/watch?v=CGGDk3F1hNY

• утечка охлаждающей жидкости;
• закоксовка полостей внутри радиатора.

Утечки опасны тем, что снижение уровня охлаждающей жидкости приводит к повышению температуры двигателя. Это ведет к перегреву и заклиниванию мотора. Утечка горячего антифриза может быть травмоопасна. Жидкость в системе находится под давлением, возникновение течи может образовать фонтан, а попадание горячего антифриза на открытые участки кожи вызовет ожоги.

Закоксовка нарушает процесс циркуляции антифриза. В результате начинает остывать нижняя часть радиатора, а затем и весь теплообменник. Жидкость не будет охлаждаться, из-за чего возникнет перегрев двигателя. В большинстве случаев причиной закоксовки становится обычная накипь. Так происходит при заливании в СОД водопроводной воды. Реже засор случается из-за смешивания масла и антифриза. В этом случае причина – потеря герметичности прокладки головки блока цилиндров.

На ранней стадии закоксовку трудно обнаружить. В запущенных случаях смешивание масла и антифриза образует консистенцию, похожую на кисель, который делает трубки теплообменника труднопроходимыми или непроходимыми вовсе.
