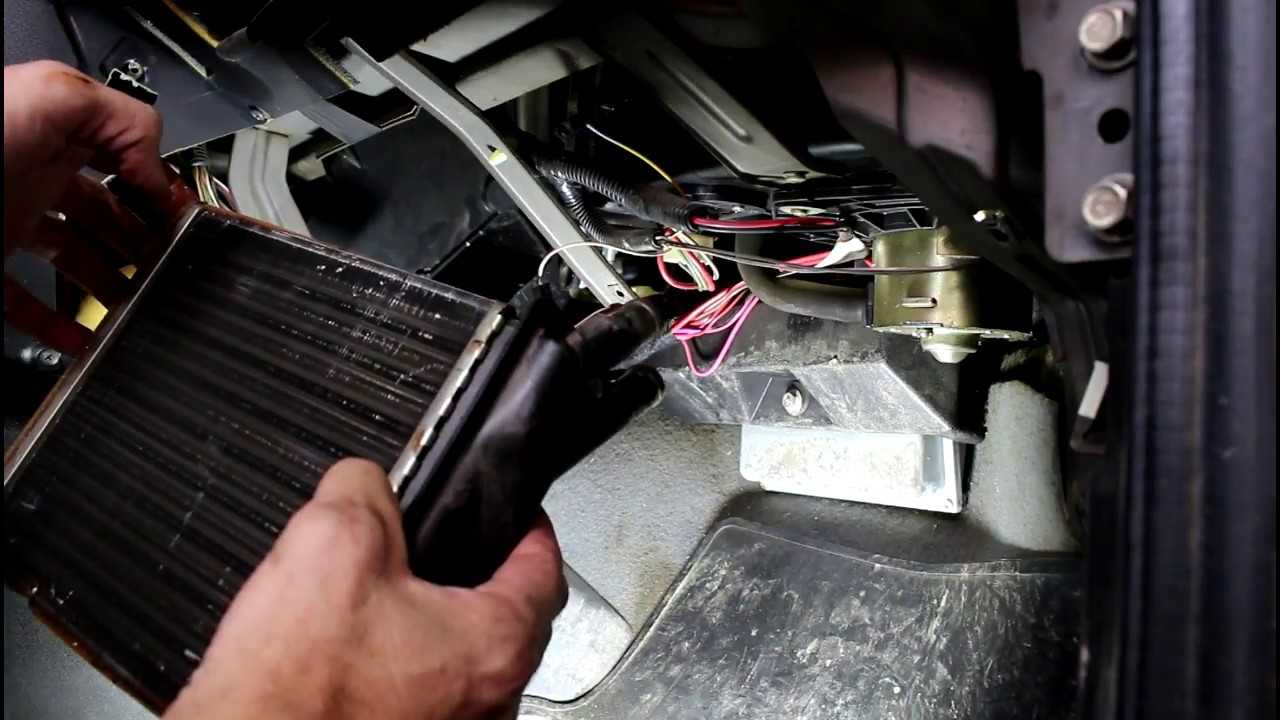

Ремонт радиатора печки
Как и многие детали в шевроле нива меняем сами, не исключение радиатор.
Моменты, с помощью которых можно диагностировать поломку, радиатор печки шевроле нива :
- в бачке резко снизилось количество тосола;
- снижение качества обогрева салона авто;
- появление на стеклах с внутренней стороны плотной жирной пленки;
- в машине появился явный запах тосола;
- скопление антифриза под ковриком водителя.
Обнаружив какой-либо из них нужно провести диагностирование радиатора печки шевроле нива, для определения последующих действий по ремонту либо замене.
Перед заменой запчасти проводится полное освобождение системы от охлаждающей жидкости. Замена радиатора печки нива шевроле без кондиционера не вызовет затруднений и не требует особых навыков. Выполнить работы замена радиатора печки нива шевроле вы сможете даже на простой эстакаде.
Стоит отметить что замена радиатора печки нива шевроле с кондиционером требует специализированных инструментов и знаний. Но все-таки меняем радиатор печки с привлечением профессионалов.
Замена радиатора Шевроле Нива
Видео по теме:
После того, как было все приготовлено, следует отсоединить минусовую клемму от аккумулятора, так как в процессе ремонта придется иметь дело с проводкой.
В конце статьи представлено видео по замене радиатора.

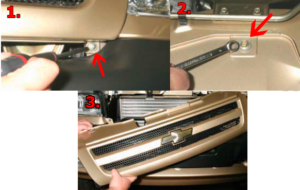

Демонтируется декоративная решетка радиатора.
Для улучшения обзорности снизу откручивается защита картера.
С данным шагом обычно бывают проблемы, так как болты склонны к закисанию. Под защитой будет обеспечен доступ к брызговику двигателя. Его тоже придется снимать. После того, как улучшилась обзорность, из смотровой ямы, с помощью переноски необходимо еще раз тщательно осмотреть патрубки, ведущие к радиатору, чтобы убедиться в том, что именно радиатор дает течь.
При сливе ОЖ необходимо открыть кран отопителя. Для этого в салоне регулятор температуры переводится в красную зону. Следует снять пробку расширительного бачка и открыть вентиль, расположенный в нижней части радиатора. Система охлаждения Шевроле Нива вмещает в себя 8 литров жидкости, но слить удастся несколько меньше, поэтому сразу стоит определиться с емкостью.
Работы в подкапотном пространстве.
Сначала снимается воздушный фильтр вместе с корпусом.
Далее снимаются патрубки гидроусилителя с радиатора ГУР. Из патрубков будет выливаться немного жидкости, которую желательно собрать в чистую емкость, так как можно будет использовать повторно. Радиатор ГУР снимается после отсоединения патрубков.
Отсоединяются клеммы, питающие вентиляторы, а также демонтируется звуковой сигнал. Отсоединяется патрубок, который идет с термостата до радиатора.
Снимается верхняя часть диффузора.
Эти работы можно менять в очередности. Радиатор Шевроле Нива вверху крепится на двух кронштейнах. Удобнее снимать сами кронштейны.
Немного отодвинув верхнюю часть радиатора, можно добраться до остальных двух патрубков. Необходимо отыскать 6 гаек, которые крепят вентиляторы к радиатору. Они снимаются не по-отдельности, а целым блоком.
После разъединения радиатора и блока вентиляторов удастся отсоединить последний патрубок, который подходит снизу. Однако нижнюю часть диффузора демонтировать пока не получится. Здесь разные мастера поступают по-своему. Одни снимают бампер, а другие – просто гнут края диффузора по направлению к центру, чтобы извлечь радиатор.
Пошаговый порядок снятия радиатора охлаждения на Шевроле Нива
- Загоняем автомобиль на яму или подъёмник, включаем ручной тормоз.
- Далее отключаем минусовую клемму с аккумуляторной батареи. Теперь можно приступать к сливу ОЖ, и делается это следующим образом.
- Отводим рычаг отопителя в салоне на красную метку и открываем крышку на расширительном бачке.
- Затем, под машиной ищем кран, при помощи которого и нужно сливать жидкость. Сделан он из пластмассы и перепутать его, вряд ли получится.
- Потихоньку откручивая его, жидкость будет сочиться сквозь него и вскоре может хлынуть сильным напором (именно поэтому работы следует проводить, дождавшись остывания мотора – прим.).
- Дождавшись пока жидкость, сольётся, переходим к работам под капотом.
- Следующим шагом будет демонтаж воздушного фильтра и кожуха, для этого достаточно открутить четыре фиксирующих болта, и ослабить хомуты патрубка.
- Далее, открываем крышку на бачке гидроусилителя и откручиваем хомуты крепления шлангов, следующих от него к радиатору.
- Перед тем как первый из двух шлангов будет полностью демонтирован, подготовьте ёмкость и сливайте туда жидкость, повторите операцию и со вторым шлангом.
Продолжаем работы, но уже с самим радиатором
- Для того, чтобы произвести демонтаж радиатора, нам потребуется головка на «10» и удлинитель для ключа. Держится он на пяти болтах, которые необходимо полностью выкрутить.
- Далее демонтируем звуковой сигнал, заранее отключив клеммы от неё, а также с блока запуска вентиляторов охлаждения.
- При помощи ключа на «7», ослабляем и отсоединяем хомут, от патрубка идущий на термостат.
- Для удобства снятия радиатора, может потребоваться демонтаж «мухоуловителя», держится он на 4-х болтах, с его снятием ничего сложного быть не должно.
- Затем выкручиваем крепление самого радиатора, когда это будет сделано, у вас появится возможность демонтировать два патрубка идущие на радиатор вверху, со стороны пассажира.
- После этого можно разделить блок с вентиляторами и сам радиатор.
- Для демонтажа и их рассоединения предусмотрено шесть точек крепления, которые можно выкрутить ключом на «10».
- Когда все болты будут выкручены, радиатор всё равно не поддастся, потому, что его будут держать шланг в нижней части и воздухоуловитель.
- Отсоединяем эти части при помощи ключа на «10», выкрутив 2 болта, а воздухоуловитель просто загибаем, ведь сделан он из лёгкого металла.
- Как только всё детали будут демонтированы, можно вынимать радиатор со своего посадочного места. Учтите, что внутри его будет находиться порядка 200-300 мл ОЖ, учтите это при разборе.
Пошаговый порядок замены радиатора
Новый и старый радиатор
- Перед тем как приступить к установке нового радиатора, снимите резиновые ножки со старого. Всего их четыре и, как правило, они никак не портятся.
- Когда всё будет установлено и подготовлено, установку нового радиатора производим в аналогичном порядке снятию.
- Добавьте все жидкости строго до уровня, заведите машину и подождите, пока она не прогреется до рабочих температур и включения вентилятора.
- По окончании работы осмотрите все соединения на наличие подтёков, а также должного уровня жидкостей и при необходимости добавьте его.
Установка радиатора
В процессе демонтажа радиатора приходится проходить все этапы, которые предусмотрены для его установки
Важно не забыть поменять резиновые ножки (переставить на новый радиатор со старого), так как новый узел им не комплектуется. Во время подсоединения патрубков нужно помнить о возможной необходимость вновь повторять данную процедуру, поэтому хомуты следует располагать так, чтобы они свободно откручивались длинной отверткой
В случае, если Вы снимали теплообменник гидроуселителя, то воздух в компрессор ГУР не попал, следовательно, удалять его из системы не придется. Тот воздух, который содержится в радиаторе ГУР выйдет через бачок.
Установив радиатор, приступают к обвязке термостата и монтажу корпуса воздушного фильтра. Так как ОЖ была слита, то придется заполнять систему заново. Заполнение производится через расширительный бачок. Так как термостат закрыт, то большой круг будет практически пустым. У жидкости есть возможность в него попасть, но это происходит довольно медленно. Проще прогреть машину до рабочей температуры, а затем долить жидкость до нужного уровня.
