Замена ШРУСов (шарниров равных угловых скоростей) на автомобиле Лада Гранта ВАЗ 2190
Инструменты:
- Пассатижи
- Отвертка плоская большая
- Молоток малый
- Выколотка из мягкого металла
- Тиски с накладками губок из мягкого металла
- Домкрат
Детали и расходники:
- Смазка ШРУС-4
- Деревянная проставка
- Шарниры равных угловых скоростей
- Клапан вала привода переднего колеса
- Ветошь
- Перчатки
Примечания:
Замена ШРУСа или его ремонт — довольно распространенное явление, предвестниками которых являются стуки, хруст и треск во время поворота колес автомобиля.
Порядок выполнения работ:
1. Снимите привод переднего колеса с автомобиля, как описано или
2. Зажмите вал привода в тиски с накладками губок из мягкого металла.
3. Сожмите пассатижами отогнутые усики внутреннего хомута пыльника внутреннего ШРУСа.
4. Сожмите пассатижами замок хомута пыльника внутреннего ШРУСа.
5. Снимите хомут.
6. Аналогично снимите наружный хомут пыльника ШРУСа.
7. Сдвиньте грязезащитный чехол по валу и выверните его наизнанку.
8. С помощью выколотки сбейте внутренний ШРУС с вала привода переднего колеса, прикладывая усилие к обойме ШРУСа.
9
Обратите внимание: на внутреннем конце вала привода переднего колеса установлен пластмассовый буфер
10. Проверьте наличие смазки в новом ШРУСе. В ШРУС должно быть заложено 80 см. куб. смазки ШРУС-4.
11. Устанавливая ШРУС, насадите его на вал привода переднего колеса несильными ударами молотка через деревянную проставку по наружному торцу хвостовика вдоль его оси до фиксации шарнира на валу. При установке ШРУСа следите за тем, чтобы в него не попала грязь.
12. Установите пыльник на корпус ШРУСа.
13. Установите наружный и внутренний хомуты крепления пыльника ШРУСа в порядке обратном снятию.
14. При необходимости замены пыльников, сняв с вала привода переднего колеса ШРУСа, снимите с пыльника клапан выпуска воздуха в сборе с кожухом, сдвинув клапан по валу. Снимите с вала привода переднего колеса пыльник.
15. Для замены клапана выверните его кожух и, вынув клапан из кожуха, снимите клапан с вала привода переднего колеса.
16. Затем снимите с вала привода переднего колеса кожух клапана.
17. Установите клапан и новый пыльник ШРУСа в порядке, обратном снятию.
18. Установив ШРУС, закрепите пыльник хомутами.
19. Для замены наружного ШРУСа снимите его наружный и внутренний хомуты пыльников аналогично тому, как это делали для внутреннего ШРУСа.
20. Сдвиньте пыльник по валу привода переднего колеса и выверните его наизнанку.
21. С помощью выколотки сбейте наружный ШРУС с вала привода переднего колеса, прикладывая усилие к обойме ШРУСа.
22. Установите на автомобиль Лада Гранта ВАЗ 2190 наружный ШРУС аналогично установке внутреннего ШРУСа. Отличие заключается в том, что в наружный ШРУС надо заложить вдвое меньше (40 см. куб.) смазки ШРУС-4, чем во внутренний ШРУС.
В статье не хватает:
- Качественных фото ремонта
- Фото инструмента
- Фото деталей и расходников
Замена гранаты на Ладе Калине своими руками
Шарниром равных угловых скоростей (ШРУС) именуют узел, посредством которого осуществляется передача вращающего момента от трансмиссионного агрегата к ведущим колесам. Это устройство в народе еще называют «гранатой». Различают как наружные ШРУС, непосредственно входящие в зацепление со ступицей колеса, так и внутренний ШРУС, который примыкает к коробке передач. Между собой оба шарнира одной стороны автомобиля соединены металлической трубой, а в сборе вся конструкция называется полуосью. Случается, появляются неисправности, поэтому многих водителей интересует, как поменять.
Устройство ШРУС не особо сложное. Узел включает в себя корпус, пыльник и подшипник, сепаратор которого способен вращаться под разными углами к полуоси, обеспечивая возможность передачи вращения при вывернутых посредством рулевого управления колесах, поэтому, используя подсказки можно разобраться самостоятельно, как поменять ШРУС.
На видео демонстрируется процедура замены ШРУС в ходовой части Лада Калина:

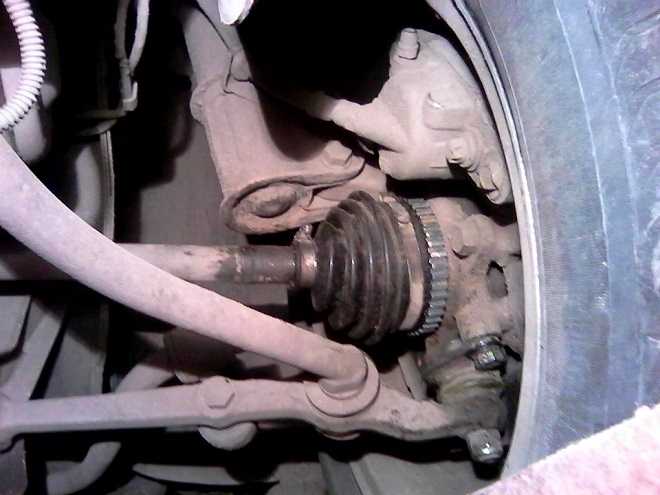

У моделей отечественного происхождения, в том числе и Лада Калина выход из строя рассматриваемого нами шарнира является достаточно частым случаем. Наиболее распространенным фактором, побуждающим поломку данного узла, фигурирует порванный пыльник. Это обусловлено тем, что в рабочую зону шарнира попадают грязь и влага, со временем вымывая смазку подшипника, что вызывает износ и потерю функционала. И требуется замена наружного ШРУСа. Данную процедуру можно выполнить своими руками.
