Замена гранаты (шрус) и подшипника ступицы ваз 2109: видео как самостоятельно поменять внешний шрус (гранату) и ступичный подшипник

Процедура замены

Скажем сразу, что отремонтировать шрус невозможно. Потому даже не пытайтесь. Самое правильное и разумное решение — приобрести новую гранату и установить ее вместо вышедшей из строя.

Первое, с чего рекомендуем начать — это посмотреть видео о замене шруса на ВАЗ 2110. Так вы наглядно поймете, как выполняется процедура и в какой последовательности.Далее, согласно представленной нами инструкции, можно приступать к работе.

Поскольку шрус расположен снизу автомобиля, вам потребуется подъемник или яма в гараже, откуда вы сможете заняться заменой элемента.
Обязательно зафиксируйте автомобиль. Для этого можно включить четвертую передачи и затянуть ручной тормоз до упора.
Под колеса, если вы загнали машину на яму, поставьте клинья или деревянные бруски, чтобы заблокировать колеса.
Демонтируйте защитный колпак, открутите на ступице гайку.
Демонтировав ступичную гайку, отвинтите крепежи колеса.
Поднимите колесо, на котором требуется замена шруса, используя домкрат.
Теперь выкрутите каждый из шести болтов детали, после чего держать ее будет только фланец.
С нижней опоры кулака выкрутите два болта.
Поверните руль до упора, что позволит элементу самому выпасть.
Снимите пыльник, который расположен в конструкции гранаты.
Демонтируйте стопорное кольцо.
Открутите шарнир со шлица вала, чтобы избежать повреждения других узлов.
Проверьте работу всей системы, чтобы определить причины поломки.
Установите новый шрус, действия в обратной последовательности.

Порядок работ при замене пыльника ШРУСа на ВАЗ-2109 и ряд важных нюансов, которые необходимо учесть:

при покупке новых пылезащитных чехлов также необходимо приобрести хомуты, новые гайки ступиц и два стопорных кольца на внутреннюю часть вала;
прежде чем начать работу, поставьте автомобиль на ручной тормоз;
подложите под задние колеса башмаки, чтобы машина не покатилась;
не поднимая авто, при помощи отвертки, снимаем защитный колпачок и отпускаем гайку ступицы, используя головку на 30, с длинным рычагом воротка т.к. гайка затянута с большим усилием;
затем отпускаем колесные болты;
при помощи домкрата поднимаем автомобиль и подставляем под кузов упор для безопасности. Ни в коем случае не производите работы при поднятом домкрате, без дополнительного упора, во избежание падения автомобиля;
снимаем колесо;
откручиваем гайку ступицы и снимаем упорную шайбу, находящуюся под ней;
отворачиваем болты шаровой опоры, прикрепленной к поворотному кулаку;
выворачиваем руль в крайнее положение, если меняете пыльник ШРУСа на левом колесе, то влево, если на правом, то соответственно вправо;
вытягиваете на себя ступицу, вместе со стойкой и вынимаете ШРУС из шлицевого соединения;
выдергиваем приводной вал из коробки с помощью монтировки. Снимать приводы нужно поочередно. В случае снятия обоих валов сразу, шестерни дифференциала могут сместиться, тогда вставить вал обратно будет невозможно;
снимаем хомуты, держащие пыльники;
зажав вал в тиски, выбейте шарниры с вала, ударяя молотком по обойме подшипника;
снимите старый пыльник. Его можно просто срезать;
после этого необходимо удалить старую смазку и промыть ШРУС от пыли и грязи;

Замена ШРУСов

Самое главное теперь – сбить старый шарнир (или оба, если меняете и внутренний). Для этого потребуется сам привод крепко зажать в тисках, чтобы демонтируемый шарнир был направлен вниз. Наносите резкие и сильные удары молотком, чтобы сбить шарнир. Если осуществляется только замена пыльников, старайтесь все работы проводить аккуратно, чтобы не повредить элементы.

Но если при замене ШРУСа ВАЗ-2109 возникли неприятности и старый шарнир не хочет сбиваться, потребуется пойти на крайние меры. При помощи болгарки необходимо разрезать внешнюю обойму, чтобы освободить всю внутреннюю часть. После этого вы получите доступ к стопорному кольцу на приводе, сняв которое можно полностью разобрать элемент.

Установка новых шарниров производится в обратном порядке. Сначала ставите пыльники, затем стопорное колечко и надеваете гранату. Аккуратно ударяете по ней через деревянную проставку, чтобы она зафиксировалась на кольце. Монтаж привода производится без каких-либо особенностей.

Виды ШРУСов

Прежде чем приступать к ремонту, необходимо узнать, как именно устроен узел.

Пара приводов на ВАЗ 2109 оснащается в общей сложности 4 ШРУСами.

Тип ШРУСа	Особенности
Внутренний	Их 2. Осуществляют передачу вращающего момента на полуоси от коробки переключения передач
Наружный	Их также два. Устанавливаются на концы полуосей и передают вращающий момент непосредственно на колеса

Наружный

Данная схема расположения гранат обеспечивает возможность вращения колес при поворотах и постоянной работе системы подвески. Если говорить проще, наружные ШРУСы отвечают за передачу момента при поворотах, а внутренние — за вертикальное перемещение колес. Это наезды на кочки, ямы, крен в поворотах и пр.

Внутренний

Причины и поломки

В действительности ресурс ШРУСа оказывается существенно меньше, что вызвано условиями эксплуатации, низким качеством дорог, манерами вождения и прочими факторами.

В народе ШРУС принято называть»гранатой», что обусловлено внешним сходством элемента с этим взрывным устройством.

Вот что вам следует знать про неисправности гранаты:

Практика показывает, что наиболее частой причиной выхода из строя ШРУСа является грязь, пыль, песок, которые попадают в механизм через поврежденный пыльник;
Иногда проблему не функционирующей гранаты можно решить путем замены пыльника. Это возможно, если сам ШРУС еще не успел износиться из-за воздействия загрязнений;
Если не обнаружить вовремя поврежденный пыльник, граната полностью износится буквально за 200 километров пробега;
В случае выхода из строя ШРУСа появляется сильный хруст при вхождении в повороты и ускорениях. Подобный симптом говорит о необходимости срочно заменить шрус;
Стоимость новых гранат достаточно демократичная, они доступны в любом магазине автозапчастей. Но приобретать следует те, которые отвечают техническим требованиям ВАЗ 2109;
При наличии хотя бы небольшого опыта по самостоятельному ремонту авто, заменить гранату вполне можно своими руками.

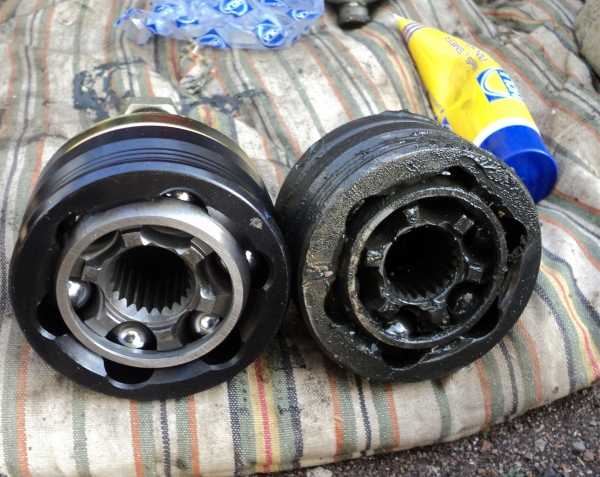

Старый и новый элемент

Симптомы и причины поломки

Для того, чтоб без диагностики определить — сломана «граната», или нет, достаточно просто прислушаться к автомобилю. Если в процессе езды, особенно на поворотах, из переднего колеса слышен характерный шум или стук, значит Вашей «гранате» необходима замена. И провести ее нужно как можно скорее, иначе последствия могут быть катастрофические.

Для того, чтоб удостоверится в правильности «диагноза», можете проверить люфт на валу привода. Попробуйте его немного раскачать рукой, и люфт будет сразу заметен. С проверкой пыльника, всю обстоит гораздо проще. Выверните переднее колесо в любую сторону, до упора, и осмотреть его на наличие трещин или потеков. Если они есть, то оба пыльника необходимо заменить.

Ключевые особенности замены пыльника наружного шруса ВАЗ 2109

Главные враги шарнира равных угловых скоростей – пыль, песок и вода.

При их воздействии замена пыльника наружного шруса ВАЗ 2109 может потребоваться намного раньше.

Задача шруса состоит в обеспечении одновременного вращения ведущих колес и их поворачивании в нужную сторону. Это происходит за счет передачи вращательного движения на оси, что располагается под разными углами. Если верить специалистам, то такой шарнир может «пережить» сам автомобиль, потому что изготавливается из высококачественного сплава металлов. Конечно, важен и тот факт, как водитель ухаживает за деталью, в каком она состоянии.

Несмотря на качество изделия при постоянном попадании пыли оно постепенно выйдет из строя. Чтобы это предотвратить, необходима замена пыльника рулевой рейки ВАЗ 2109, который представляет собой конус из резины.

Главная задача – защищать элементы шруса от воздействия агрессивной среды

Важно систематически выполнять осмотр механизмов авто и при необходимости производить замену. Если пыльник хоть немного поврежден или деформирован, велика вероятность попадания мелких частиц

Если вспомнить, что установка нового защитного конуса совсем несложный процесс, то выполнять замену необходимо уже при первых признаках.

Причины выхода из строя ШРУСа

В отличие от других автомобилей, для ВАЗ-2109 особенно трудно сохранить пыльник гранаты на длительный период в рабочем состоянии. Основными причинами выхода его из строя, прежде всего, могут послужить неблагоприятные климатические и внешние факторы. Вследствие этого на деталях образуются трещины, и дальнейшая его эксплуатация будет невозможна. Через порванный механизм внутрь шарнира попадает пыль и грязь, и из-за этого изнашиваются детали гранаты. Выявить это несложно: при движении авто и при поворотах авто издает «хрустящий» звук, и это уже первый сигнал.

Если после того, как вы услышали подозрительный хруст в своем ВАЗ-2109, приехали в гараж и обнаружили шарнире следы смазки, то незамедлительно нужно выполнить полную замену ШРУСа вместе с пыльником, так как детали этого механизма не могут взаимозаменяться.

Как проводится замена пыльника ШРУСа ВАЗ-2109?

Демонтаж внутренней «гранаты»

Чтобы извлечь хвостовик наружной «гранаты» нужно повернуть стойку в левую или правую сторону. Для того чтобы снять внутренний ШРУС следует снять с чехла фиксирующие хомуты и вывернуть его наружу. Далее, утопить вал внутрь коробки и при помощи отвертки вынуть из стакана стопорное кольцо.

Вытаскивают полуось из коробки при помощи монтировки – большого усилия для этого не понадобиться. Не рекомендуется использовать для демонтажа внутреннего ШРУСа молоток, поскольку можно серьезно повредить узел.

Замена пыльника

Снимают ШРУС с вала при помощи молотка и медной выколотки, предварительно ослабив хомуты пыльника. Чтобы шарики внутреннего подшипника не разлетелись по всему гаражу их нужно вынуть из обоймы и сложить в коробку.
Если пыльник сидит плотно на валу его можно просто срезать.

Новый чехол перед установкой необходимо вывернуть и после этого натянуть на вал. Замену пыльников ШРУСа ВАЗ-2109 проводят аккуратно, чтобы не повредить их при установке.

Сборка ШРУСа

Перед сборкой узла все его детали необходимо промыть в бензине. Сборку проводят, закрепив полуось в тисках. Далее в подшипник набивают новую смазку. Приобрести ее можно в любом магазине запчастей.

Чтобы смазка равномерно распределилась внутри узла, во время ее закладки необходимо время от времени проворачивать вал. Далее устанавливают на свои места шарики подшипника.

Как зафиксировать пыльник?

Внимание! Для крепежа пыльников не рекомендуется использовать хомуты, которые серьезно повреждены коррозией. Крепят пыльники при помощи ленточных хомутов

Специалисты рекомендуют затягивать их по ходу вращения полуоси, что предотвратит их самопроизвольное ослабление (хотя, это спорный вопрос).
После того, как хомут будет затянут до конца, ленту загибают, и место загиба слегка пристукивают молотком. Усики фиксатора аккуратно прижимают отверткой, а лишнюю часть ленты обрезают ножницами

Крепят пыльники при помощи ленточных хомутов. Специалисты рекомендуют затягивать их по ходу вращения полуоси, что предотвратит их самопроизвольное ослабление (хотя, это спорный вопрос).
После того, как хомут будет затянут до конца, ленту загибают, и место загиба слегка пристукивают молотком. Усики фиксатора аккуратно прижимают отверткой, а лишнюю часть ленты обрезают ножницами.

Перед установкой второго хомута пыльник необходимо выровнять, чтобы на нем не было вмятин. После чего его можно зафиксировать тем же способом, который описан выше.

Как установить ШРУС?

Сборка узлов проводится в обратном порядке:
ШРУС вставляют в коробку передач до упора и устанавливают в стакан стопорное кольцо. Если все сделано правильно, то при этом последует характерный щелчок. Значит, кольцо стало на свое место.
Второй конец заводят в ступицу, устанавливают опору и затягивают ступичную гайку (желательно поставить новую). Далее ставят колесо и зажимают болты. Не забудьте поставить на место защитный колпачок. После этого можно снять упор и опустить домкрат.

Когда автомобиль будет опущен, нужно еще раз подтянуть болты колес. Последнее, что осталось сделать – это залить новое масло в коробку передач и автомобиль будет готов к эксплуатации. Вот и вся работа по замене пыльника ШРУСа ВАЗ 2109.

Последовательность действий.

1. Используя домкрат, поднимите колесо с той стороны, где изношен ШРУС.

2. Открутите крепежные болты колеса и достаньте упорную шайбу гайки ступицы.

3. Выкрутите пару крепежных болтов нижней шаровой от поворотного кулака.

4. После очень сильно поверните руль в сторону и\или обратно той, в которой будет происходить замена.

5. Немного оттянув поворотный кулак со стойкой, аккуратно извлеките шлицевой конец наружного ШРУСа из ступицы, а затем с помощью монтировки вытолкните и внутренний ШРУС (из КПП).

6. Закрепите вал привода в тисках и снимите хомуты со ШРУСов (внутреннего, наружного). Пыльник выверните наизнанку. Если на последнем присутствуют повреждения, то можно не мучиться с демонтажем и просто срезать его ножом.

7. Теперь с помощью молотка сбейте ШРУС с вала и установите на его место новый. Затем повторите все произведенные ранее действия в обратном порядке, не забыв:

хорошо смазать ШРУС перед его установкой,
произвести замену старой гайки ступицы на новую,
законтрогаить край новой гайки ступицы после затяжки (чтобы предотвратить раскручивание),
установить заглушку из пластмассы на конце вала.

Вот и вся процедура замены. Как видите, ничего сложного.

Поломки ШРУСов на ВАЗ 2109

Безумный скрежет и стук со стороны колес, особенно при старте с повернутым в сторону рулем. Это первый признак того, что гранаты вышли из строя. Срок службы ШРУСов довольно большой, но множество факторов влияют на него:

Манера езды автомобилиста. Чем резче старты, тем меньше срок службы шарнира. Аналогично и с торможением.
Уход за состоянием пыльников. При наличии даже мелкой трещины необходимо полностью разобрать привод, промыть гранату в растворителе или керосине, высушить, смазать и установить новый пыльник.
Качество изделия на момент приобретения. Некоторые производители изготавливают шарниры из низкосортной стали, а это недопустимо, так как механическое воздействие очень большое по величине.

Обращайте внимание на состояние пыльника рулевой рейки ВАЗ 2109. От него тоже зависит удобство езды на автомобиле

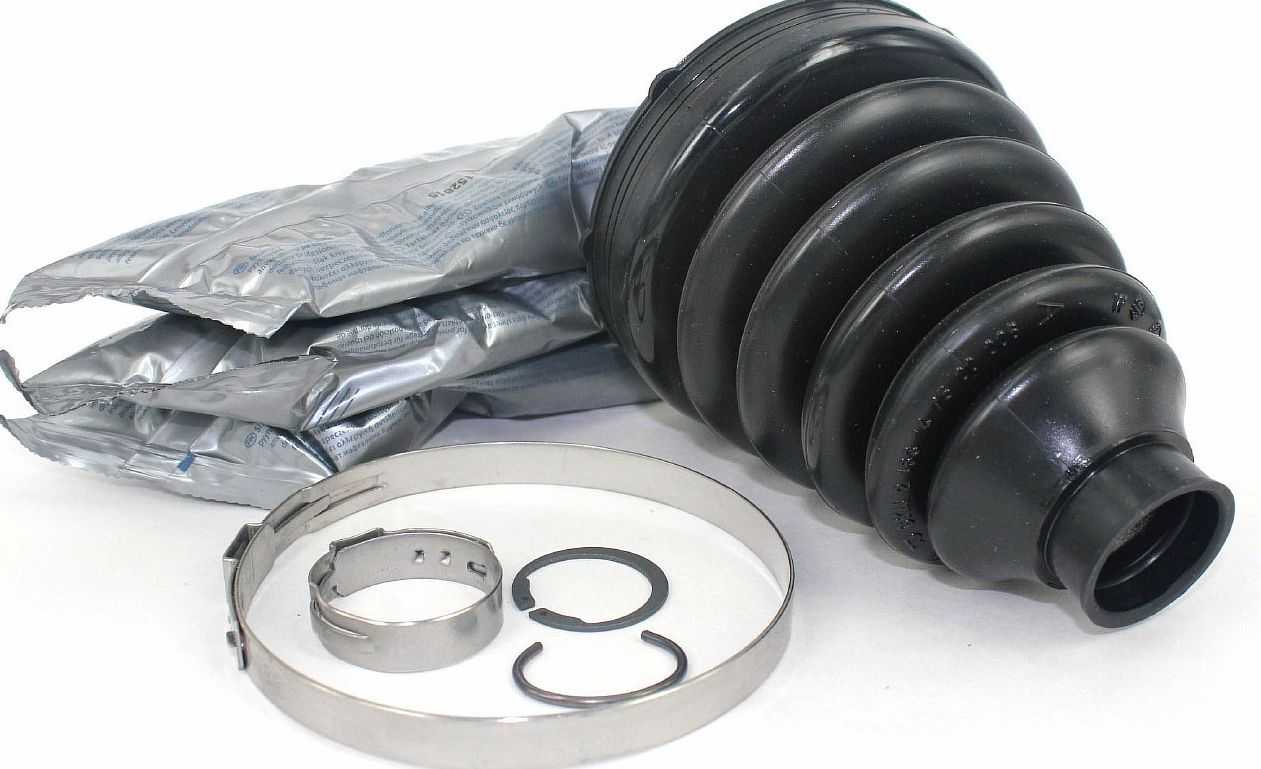

Но замена производится намного сложнее. Цена одного комплекта внешнего ШРУСа составляет минимум 950 рублей. Причем стоимость может отличаться, все зависит от региона и жадности продавцов. Состоит комплект из:

Непосредственно шарнира.
Двух хомутов.
Пыльника.
Пакета со смазкой.
Стопорных колец.

А вот цена пыльника колеблется в пределах 150-200 рублей, плюс новые хомуты – не более 50 р. Разница ощутимая, поэтому дешевле провести замену пыльника, нежели ремонт привода.

Приступим?

Перед началом замены механизма нужно слить все масло с коробки передач. Домкрат пока не трогаем! Под заднее колесо машины необходимо подложить кирпич, после этой процедуры берем головку на 30 и, соответственно, ослабляем гайку. Не пугайтесь, вам может потребоваться в качестве рычага примерно полуметровый кусок трубы длиной в полметра. Помните, нам нужно только ослабить гайку, но пока еще не снимать!
Все получилось? Идем дальше! Поднимаем машину домкратом, и только теперь полностью снимаем ступичную гайку вместе с шайбой. Сейчас можно спокойно снять колесо со ступицы.
Берем головку на 13 и снимаем два болта, которые крепят шаровую к ступице. После этого отодвигаем ступицу и вынимаем из нее наружную гранату. Затем приставляем к внутренней гранате монтировку и с помощью ударов молотка выбиваем его из коробки передач. Кстати, если под рукой все же не оказалось монтировки, ее заменить сможет кусок трубы.
Когда граната будет изъята, зажимаем ее вал в тисках.
Снимаем хомуты с негодного пыльника. После этого сбиваем наружную гранату

Внимание! Дабы не повредить, ее бить нужно по краю. Когда эта операция будет выполнена, уберите всю старую смазку с механизма, помойте его в бензине или керосине и снова хорошо протрите, таким образом вы сможете более качественно удалить следы смазки.
Теперь одеваем на приводной вал новый пыльник, и с помощью молотка забиваем наружный ШРУС назад, тщательно смазав после этого все детали изделия

После этого одеваем его и стягиваемым хомутом.
Затем вставляем гранату в коробку передач, забивая ее туда. Помещаем в ступицу и возвращаем на место шаровую. Надеваем ступичную гайку.

Внимание! Ступичную гайку не нужно затягивать с большой силой. После установки колес затягиваем болты, не прилагая для этого большой физической силы

Снимаем автомобиль с домкрата, а кирпич кладем под переднее колесо и плотно затягиваем гайки.
Ну а теперь в коробку передач заливаем масло.

Вот и все. Поздравляем! Замена пыльника на ВАЗ-2109 завершена!

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Но если вы обнаружили поломку поздно, придется полностью менять внутренние шрусы.

Включите ручной тормоз, установите противокаты под колеса.
Открутите гайку ступицы с помощью воротка и торцевой головки. Аккуратно бородком удалите элементы кернения с гайки. Так вам удастся сохранить резьбу на гранате. Саму гайку при обратной сборке потребуется заменить на новую.
Тут главное откручивать гайку, опустив колеса на землю. Иначе вы рискуете сломать дифференциал и прочие компоненты коробки передач.
Поднимите автомобиль с помощью домкрата с нужной стороны, перед этим ослабив гайки колеса. Снимите колесо.
Слейте масло из коробки передач. Это можно сделать и раньше, как вам удобнее.
Освободите поворотный кулак от шаровой опоры в нижней части. Для этого откручивается пара крепежных болтов.
Поскольку вы уже демонтировали гайку ступицы и открутили от поворотного кулака шаровую, приступайте к извлечению шлицевой части гранаты. Для этого потяните на себя тормозной диск со стойкой в сборе. Ход у нее приличный. Просто не забудьте повернуть руль до упора так, чтобы наконечник рулевой выступил на максимальное расстояние.
Подденьте внутреннюю гранату монтировкой, что позволит вам извлечь привод.
Достав ШРУС, посмотрите на состояние сальника в КПП. При обнаружении следов потеков обязательно замените элемент.

Внутренний привод (ШРУС) предназначен для работы с меньшими углами, его пыльник менее подвержен негативным воздействиям. Потому меняют внутреннюю гранату достаточно редко.

Наружный ШРУС

Наружная граната изнашивается активнее, потому замену проводят чаще.

Ни в коем случае не извлекайте одновременно два ШРУСа из КПП. В противном случае это приведет к смещению шестерни. Снимайте поочередно или вставляйте специальные вставки на место шарнира.

Если у вас имеется большой опыт в подобных делах, наружную гранату вполне можно выбить прямо под автомобилем. Это экономит время, силы

Но подобная задача требует повышенного внимания и осторожности в действиях.
Обеспечьте неподвижность или ограниченное движение полуоси. Если этого не сделать, полуось будет перемещаться при ударах молотком по обойме гранаты

Из-за этого внутренний ШРУС попросту выйдет из контакта, разделится на части внутри пыльника. Потому придется демонтировать узел полностью, а это уже очень сложная задача.
Держать полуось можно руками, но более эффективное средство — ручные тиски, газовый ключ. Лучше заручиться поддержкой напарника. Это оптимальный вариант.
Возьмите достаточно тяжелый молоток с короткой рукояткой.
Разрежьте в случае повреждения, выверните или отведите в сторону пыльник, чтобы он не мешал наносить удары.
Удары следует делать резкие, но при этом аккуратные. С огромного размаха стучать по элементу не стоит.
За счет последовательных ударов сопротивление фиксирующего кольца должно ослабнуть, что позволит демонтировать наружную гранату с полуоси.
Тщательно обработайте бензином посадочный участок, обработайте ветошью и заложите порцию новой смазки в шарнир.
Новый пыльник надевается на полуось и монтируется новенький ШРУС.

Демонтажные работы

Для фиксации пыльника к полуоси и корпусу новой гранаты многие используют обычные сантехнические хомуты. Практика владельцев ВАЗ 2109 показывает, что они удобнее и эффективнее стандартных крепежей, предусмотренных заводом.

Поменять ШРУСы — задача не самая легкая, но и невероятно сложным этот этап никак не назовешь. Главное, использовать качественные новые гранаты, чтобы в ближайшие несколько десятков тысяч километров пробега вы про них забыли. А они о себе не напоминали.
