Замена ламп птф лада веста

Замена ламп заднего фонаря (наружный)

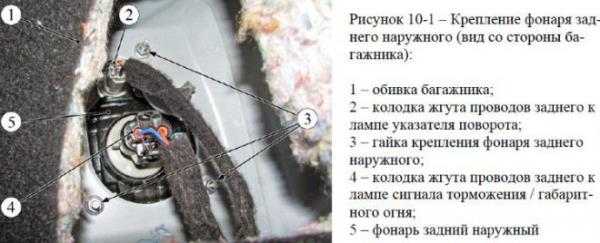

Перед началом работ, отсоединяем клемму «массы» от аккумулятора автомобиля. Для доступа к заднему внешнему фонарю Лада Веста, открываем крышку багажника и специальное окно в обивке багажника.

Для замены лампы в указатели поворотов:

  • Снимаем колодку с патрона (№ 2);
  • Патрон, вместе с лампой, поворачиваем против часовой стрелки и снимаем;
  • Извлекаем лампу (WY16W) из патрона, для этого достаточно просто потянуть ее на себя.

Замена лампы сигнала торможения и габаритного огня:

  • Снимаем колодку с патрона (№ 4);
  • Патрон, вместе с лампой, поворачиваем против часовой стрелки и снимаем;
  • Вынимаем лампу (P21/5W), предварительно повернув ее против часовой стрелки.

Заменяем лампы на новые и осуществляем установку в обратной последовательности. Наглядно процесс показан в видео:

Непростая ситуация с установкой

Следует разобраться, как монтировать ПТФ для Веста. Если водитель решает поставить противотуманки на Весту у официального представителя АвтоВАЗа, цена вопроса окажется очень высокой. Другими словами, у дилера оборудование дополнительными фонарями осуществляется единственно возможным путём: частичная доработка комплектации автомобиля до топовой.

Данная процедура обойдется заказчику более чем в 60 тысяч рублей. Такая заоблачная цена обусловлена тем, что необходимо приобрести оригинальные заводские детали, из которых состоит система ПТФ.

Если сложить цену всех составляющих, уже получается кругленькая сумма. Не следует забывать и про стоимость монтажа данного оборудования. В сумме получаем те самые 60 тысяч. Оборудование световых приборов на Лада Веста у официального представителя ВАЗ осуществляется только таким путём.

Сложность оборудования противотуманками у дилера заключается в сложности схемы, которая была запроектирована специалистами по электронике ВАЗ. Схема включения данного освещения в Lada Vesta отличается от предыдущих моделей и является более сложной. В Весте противотуманные фары управляются с помощью переключателя, расположенного под рулевым колесом. У этого переключателя отсутствуют фиксированные позиции вкл/выкл.

Помимо этого, как было сказано выше, у Весты есть вспомогательный блок электроники кузова, на который в первую очередь подается сигнал от подрулевого рычажка. Блок передает сигнал на фары. Большинство водителей, которые приобрели Lada Vesta не в высшей комплектации, вряд ли располагают дополнительными 60 тыс. руб. на установку противотуманных фар.

Выход из положения: оборудовать машину фарами самостоятельно и обойти сложности, собрав отдельную схему включения фар. Для этого используем отдельную кнопку для включения/выключения.

Подключение противотуманных фар

Кнопку включения ПТФ удобно расположить на центральной части консоли или слева от рулевой колонки в имеющемся углублении. Отверстие под кнопку, в зависимости от его конфигурации, высверливается или вырезается с последующей аккуратной, без повреждения отделки обработкой кромок.

Проводка от обеих фар должна быть заведена в салон в районе педального узла, для этого провод правой фары удобно вести по поперечному коробу между лонжеронами.

Для подключения фар целесообразно использовать классическую схему, используемую в предыдущих моделях линейки Lada (Priora, Kalina, Granta), упрощённо — питание взять с болта зажима плюсовой клеммы аккумуляторной батареи.

Данный способ сведёт к минимуму вмешательство в электросхемы автомобиля и затраты на покупку комплектующих.

Тюнинг фар: варианты

Теперь вкратце расскажем о тюнинге оптики. Как правило, автовладельцы сталкиваются с необходимостью тюнинга в том случае, если хотят улучшить внешний вид транспортного средства.

Итак, варианты тюнинга ПТФ могут быть такими:

  1. Установка линзованных фонарей с ксеноном. Монтаж ксенона подразумевает установку дополнительного блока. Такой вариант тюнинга позволит улучшить видимость противотуманных фонарей. Но следует учитывать, что монтаж ксенона лучше производить в том случае, если головное освещение в вашем авто — ксеноновое.
  2. Установка светодиодных лампочек в фонари. Более дешевый, однако не менее эффективный вариант по сравнению с ксеноном.
  3. Установка ресничек на фонари. Такой вариант является одним из самых бюджетных и простых.

Польза от противотуманных фонарей

Своё название эти фары получили из-за того, что способны обеспечить видимость в условиях тумана. Данное природное явление минимизирует видимость и легко может привести к ДТП. Водителю также трудно обходиться без противотуманок в условиях дождя, снегопада или метели.

Устройство таких световых приборов как габариты, ближний и дальний свет не позволяет нивелировать эффект тумана. Этот факт остается налицо даже при установке самых мощных типов ламп (светодиодных, ксеноновых). Действие вышеуказанных световых приборов не помогает за счёт того, что лучи сталкиваются с микроскопическими каплями H2O в виде пара или снежинок, а от этого отражаются или рассеиваются. В результате образуется полупрозрачная пелена и значительно ухудшает обзорность. Кроме этого, создается ослепительный эффект. У противотуманных фонарей есть козыри и преимущества перед основным освещением. Ведь ПТФ расположены практически на уровне земли. А туманный конденсат не достигает этого уровня. Поэтому получаем такой эффект, будто фары направляют свет под пелену тумана. К тому же верхний луч, получаемый от света ПТФ, имеет чёткий граничный горизонтальный уровень и совершенно не позволяет произвести отражение от капель тумана, что попадают в поле зрения водителя.

Еще один плюс противотуманок: они имеют спектр освещения большой ширины. За счёт этого обочина остается освещенной даже во время тумана, что значительно облегчает езду по дорогам с крутыми поворотами. Также данные световые приборы дают возможность водителям встречных транспортных средств видеть габариты автомобиля во время непогоды. Цвет фонаря не влияет на качество рассеивания, ведь во время тумана все цвета из спектра рассеиваются аналогично. Из-за этого туман имеет белый или серый цвет при свете солнца.

В силу вышеизложенных достоинств можно сделать вывод, что наличие противотуманных фар практически необходимо каждому автомобилю. Два основных преимущества от установки данного светового оборудования:

  • повышение безопасности езды;
  • украшение экстерьера.

Водитель едет спокойнее и увереннее, зная, что в случае непогоды видимость не будет ограничена. Также ПТФ помогают при ночной езде. Их можно использовать в качестве дополнительного светового прибора. А тот факт, что противотуманки украшают авто внешне, особенно актуален в случае Lada Vesta. Ведь с ними дизайн седана — солидный и завершённый.

Большинство потребителей Весты при покупке версии не в топовой комплектации стремятся оборудовать машину противотуманками.

Пошаговый процесс замены

Мы расскажем о методе замены противотуманной лампочки на Весте через лючок в подкрылке, но лампы ПТФ можно поменять и из моторного отсека.

  1. Выворачиваем колеса до упора влево или вправо в зависимости, на какой стороне меняете лампу. Колесо должно смотреть наружу колесной арки.

Начнём с того, что заводских ПТФ было мало, и хотелось чуть больше света от ПТФ. Чтения разных форумов предлагало три варианта: установка вместо птф би-линз с ксеноном, установка птф с лампами н11 и установка птф российского производства с лампами н1.Конечно хотелось первый вариант так как очень ярко+дальний режим, но ценник тут в сумме был 6тыс+ и возможно небольшое общения с сотрудниками ДПС, что не совсем хотелось.Второй вариант был более доступный, но сомнительное качество самих птф и дороговизна ламп н11, по сравнению с лампами н1, немного давали сомнения.Третий вариант — это российские птф освар под цоколь лампы Н1. Качественный корпус, железный отражатель и стеклянный рассеиватель.Победил конечно третий вариант так сказать дешево — сердито!И так начнём, заказано:Lada 8450006276 кронштейн противотуманной фары правыйLada 8450006277 кронштейн противотуманной фары левыйHella 4RA 933 332-101 реле, рабочий токОсвар 36023743 -2шт. фара противотуманная renault logan/sandero/dusterOsram 64150NBU-HCB лампа накаливания, фара дальнего света; лампа накаливания

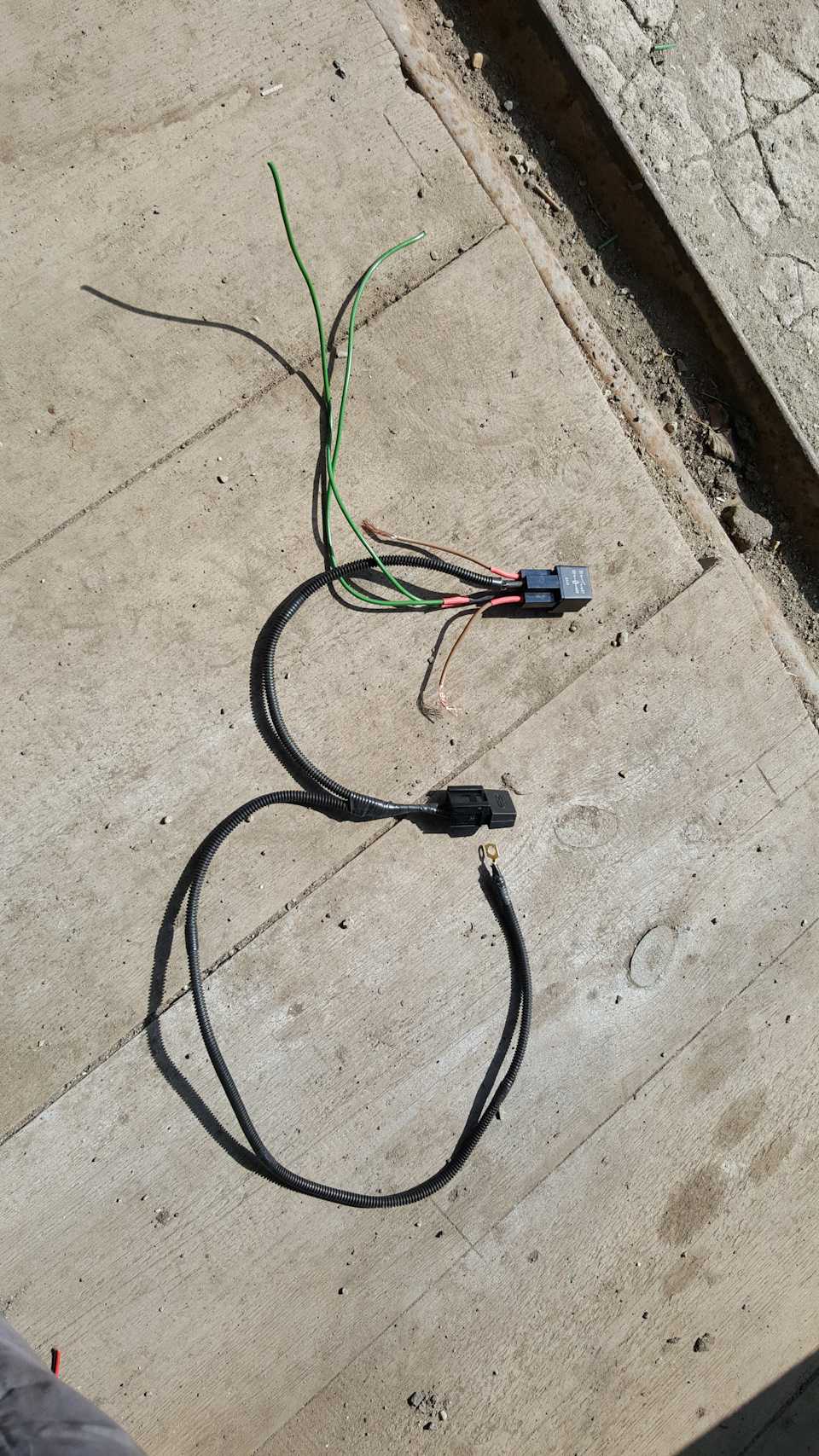

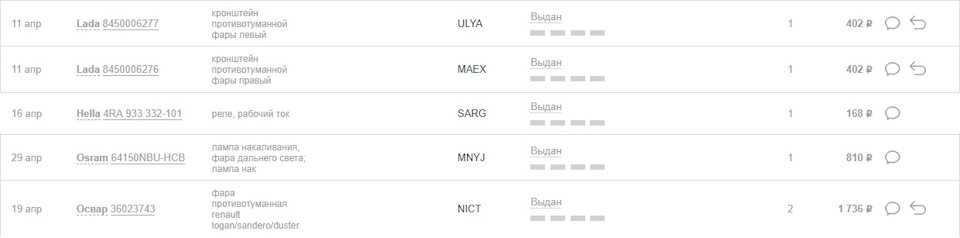

Реле заказал от хеллы, хз почему именно её), видимо бош были дорогие.Реле я использовал для разгрузки штатной проводки, так как в штатных ПТФ стояли ламп Н16 с мощностью 19 ватт, рисковать не стал и взял питание с АКБ, штатной проводкой ПТФ только управляется.

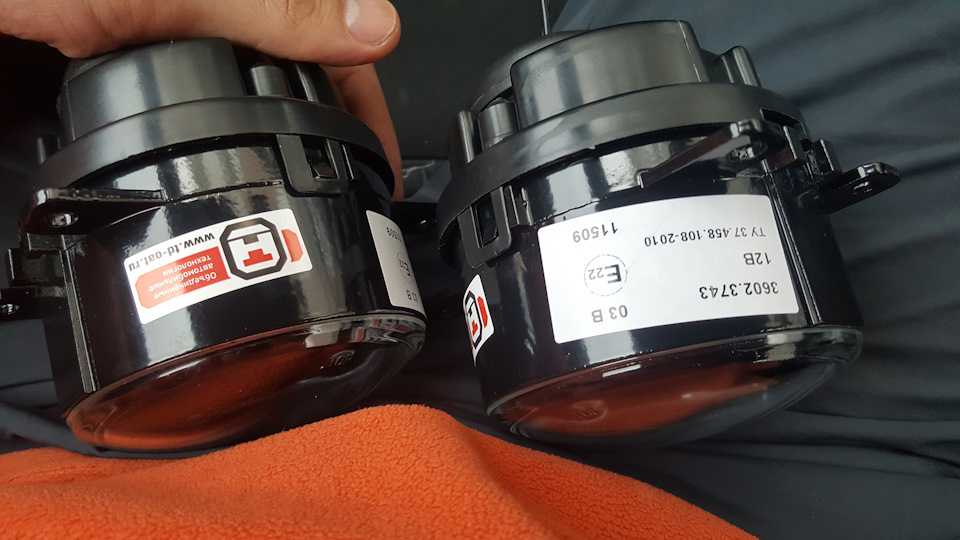

ПТФ выглядят очень качественно и хорошо собраны, в ПТФ уже стоят лампы. Но все же советовал промазать стекло герметиком, спустя 10тыс пробега в правой птф появилось немного песка, когда обильно мою. В ПТФ уже стояли лампы.

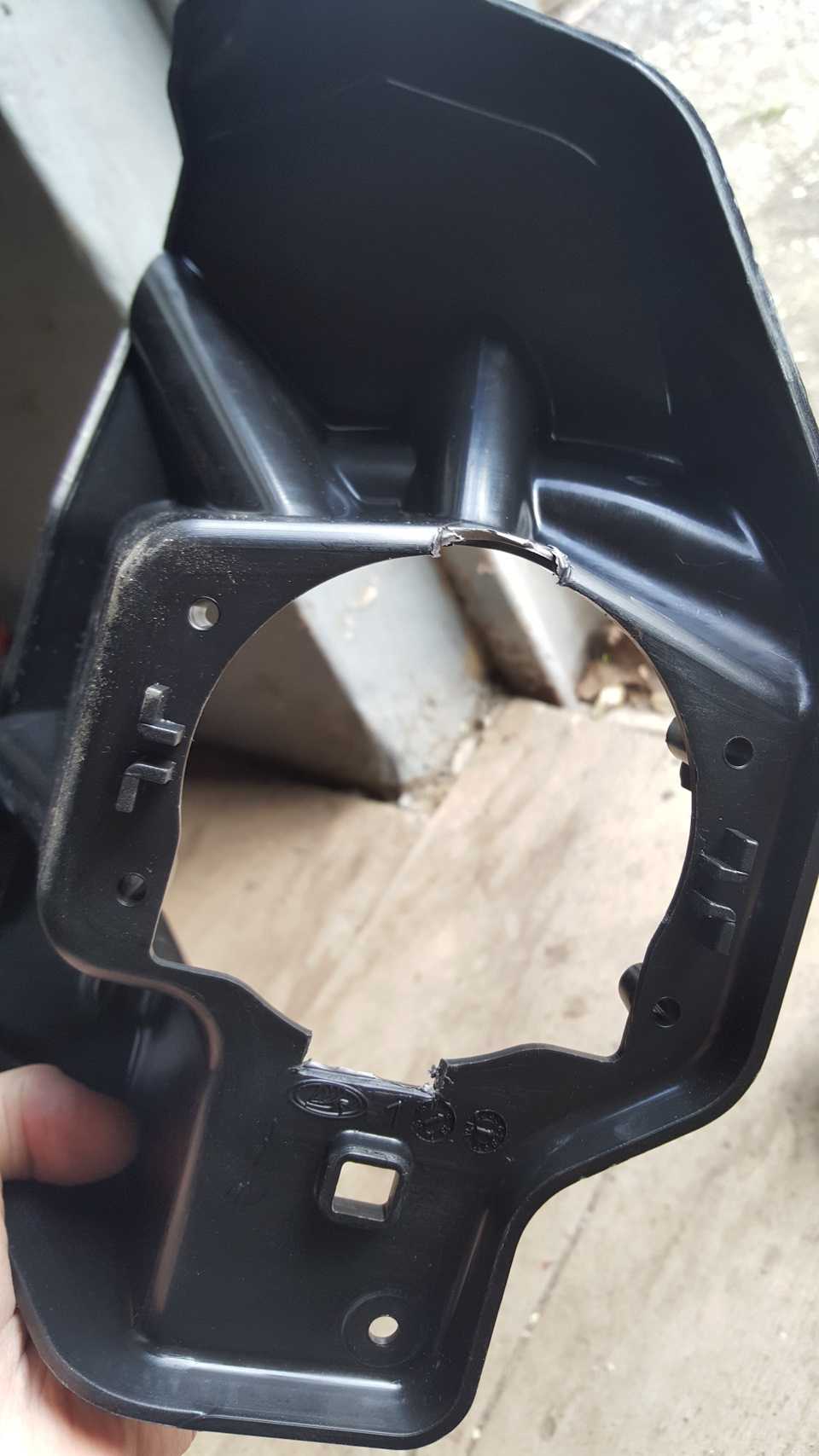

Кронштейны заказал специально, так как знал, что их надо дорабатывать, а заводские не хотел уродовать.

Как оказалось, дорабатывать нужно немного, немного подпилив пластик и ПТФ встают как родные!

Подключение проводки особо объяснять нечего контакты реле 85,86 берутся с проводки идущей на питание птф, 87 контакт берётся с + на АКБ через предохранитель. 30 контакт идёт на питание ПТФ

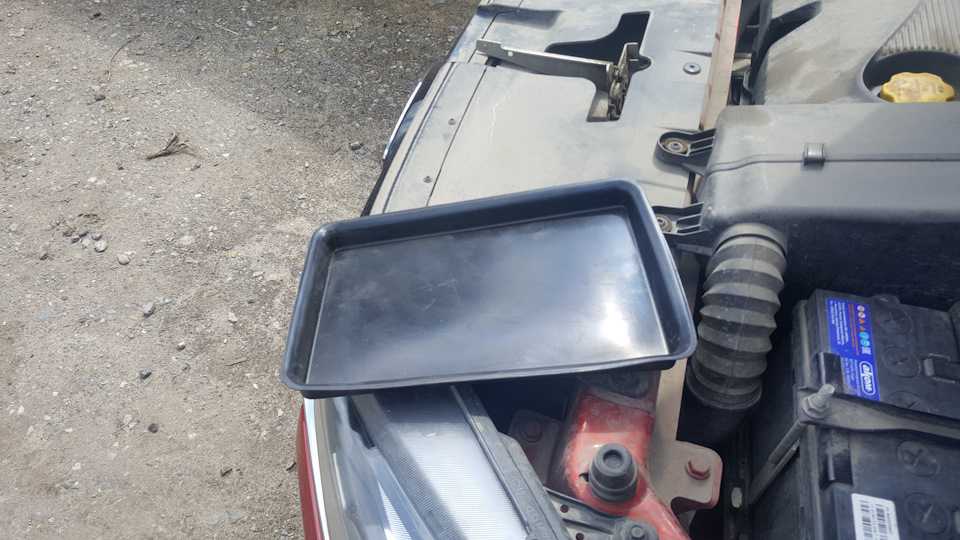

Так же подкинул коврик под АКБ, купленный ранее за 50рэ

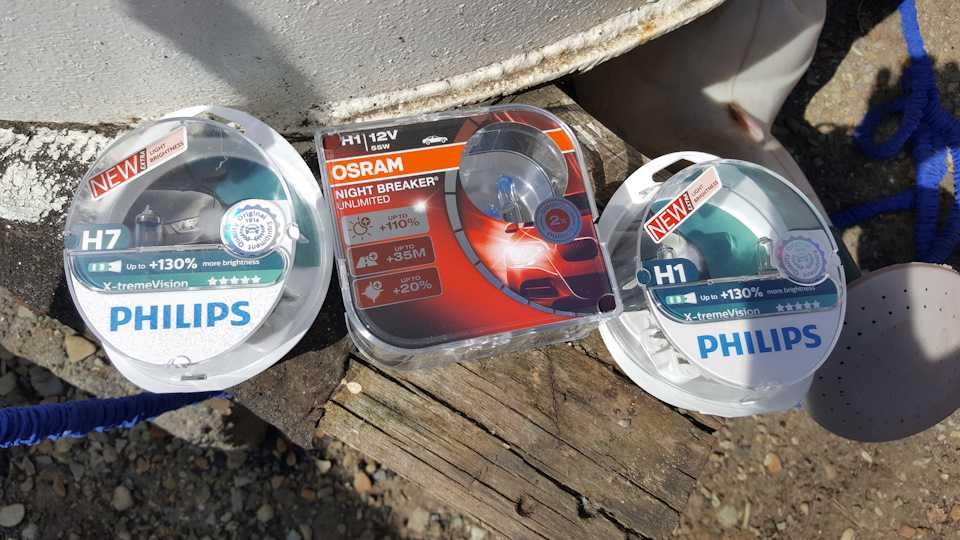

Так же были куплены более яркие лампы в птф, дальний и ближний.

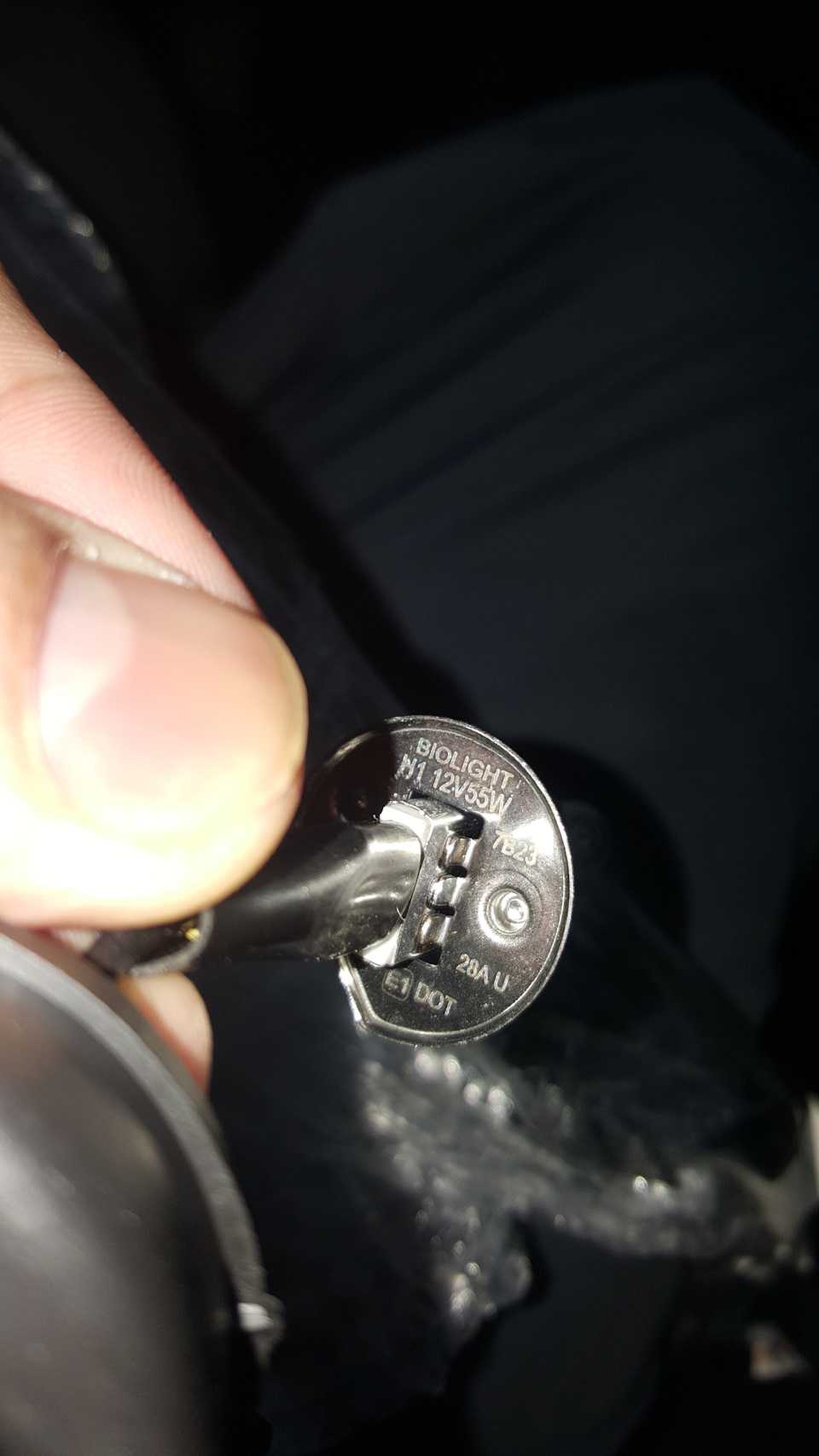

В ПТФ поставил ранее установленные в дальний PHILIPS Н1 X-TREME VISION +130, а в дальний поставил OSRAM Н1 NIGHT BREAKER +110. Ближний пока ещё не ставил, но ждут свою очередь PHILIPS Н7 X-TREME VISION +130

И так, начинаем снятие бампера, для установки ПТФ

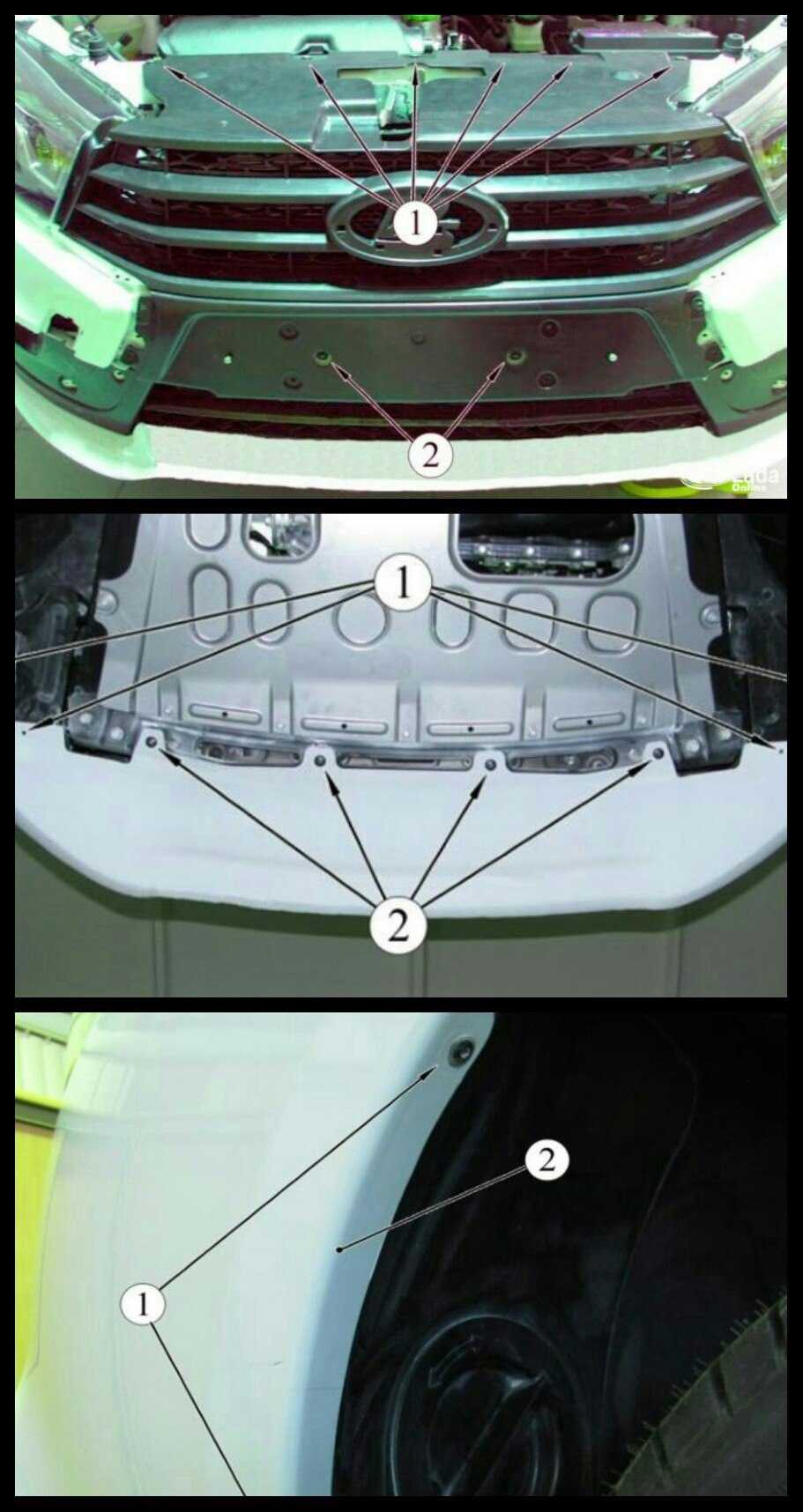

Откручиваем все болты, что указаны на картинке, отщёлкиваем бампер от крыльев, аккуратно и немного тянем бампер на себя и отключаем датчик температуры в бампере. Далее кладём бампер на ровную поверхность и демонтируем штатные ПТФ, которые держутся на 2ух саморезах, новые ПТФ тоже поставил на 2 самореза

Заметили, что в ходе эксплуатации автомобиля противотуманные фары (ПТФ) не работают? Чаще всего причина в сгоревшем предохранителе или перегоревшей лампочке. Изучаем, как заменить лампы в ПТФ на Lada Vesta.

_x000D_

  1. _x000D_
  2. Получить доступ к крышке люка на подкрылке, вывернув переднее колесо максимально внутрь арки. _x000D_
  3. Снять лючок подкрылка/локера, повернув его по часовой стрелке. _x000D_
  4. Снять лампу ПТФ, повернув ее против часовой стрелки. _x000D_
  5. Отсоединить колодку с проводами от лампы. _x000D_

_x000D_

лючок в подкрылке Lada Vesta противотуманные фары (птф) Lada Vesta противотуманные фары (птф) Lada Vesta

Установка новой лампы осуществляется в обратной последовательности. Штатные лампы в ПТФ Весты — Н16. При необходимости отрегулируйте ПТФ. Есть и другой способ замены — сверху, через моторный отсек. Оба метода показаны на видео:

Кстати, а вы знаете, как светят фары Весты по сравнению с конкурентами?

Тюнинг дневных ходовых огней

На Lada Vesta в габаритных и дневных ходовых огнях производителем применена двухнитевые лампы. Если вместо них установить доработанные определённым способом светодиоды, то малоэффективный днём жёлтый цвет этих огней изменится на более яркий белый с голубизной.

Перед выполнением этой операции необходимо ознакомиться с распиновкой патронов дневных ходовых огней Lada Vesta, так как на этом седане она неклассическая:

  • с одной стороны патрона должен находиться «-» в виде двух контактов или одного общего;
  • на противоположной стороне – «+» для габаритных огней и «+» для дневных ходовых.

При покупке светодиодов необходимо убедиться в совпадении полярности цоколя лампы и патрона Весты. Если таких светодиодов найти не удалось, выходом из положения, не всегда безобидным, может стать подгибание контактных штырьков элементов по указанной схеме.

Данная процедура может повлечь за собой не только выход из строя предохранителя, но и порчу элементов электроники автомобиля, которые чреваты полной потерей права на гарантийное обслуживание.

Желание сделать свой автомобиль лучше знакомо и понятно любому автомобилисту. Однако, решаясь на производство тюнинга своими силами или даже с помощью профессионалов, но до истечения срока гарантийного обслуживания, следует тщательно взвесить целесообразность выполнения этих работ и последствия, часто неизбежные при неквалифицированном вмешательстве.

Как известно, предназначение ПТФ заключается в обеспечении лучшей видимости при движении на автомобиле в туман. Соответственно, у многих автомобилистов возникает необходимость установить противотуманные фары на автомобиль Лада Веста или любую другую модель авто. Подробнее о выборе оптики, а также ее установке, вы можете узнать из этого материала.

Замена ламп противотуманных фар на Ладе Весте

Для извлечения старой детали, на модели Лада Веста, вам необходимо сначала обеспечить к ней свободный доступ. Сделать это можно двумя способами:

  • Первый способ более простой, и занимает гораздо меньше времени. Для обеспечения доступа к креплениям ПТФ, необходимо вывернуть колесо во внутреннюю сторону. Конечно, такой вариант не всегда может оказаться действенным, так как при попытке открутить шуруп крепления длинной отверткой, у вас ничего не получиться. Тогда следует воспользоваться вторым способом;
  • Второй способ представляет собой демонтаж переднего колеса. Конечно, это займет у вас значительно больше времени, и придется приложить больше усилий, но в итоге вы получите полноценный доступ к креплениям птф автомобиля Лада Веста.

Внутренняя стенка корпуса интересующей нас детали, находится на подкрылке. На этой стадии, можно продолжить демонтаж противотуманки, или же просто заменить в ней лампу, если есть такая необходимость.

Для того, чтоб получить доступ непосредственно к лампочке, достаточно провернуть лючок на крышке, против часовой стрелки, до самого упора. Лампа, также, как и лючок, имеет резьбу. Только для того, чтоб выкрутить саму лампу, вращать ее необходимо против часовой стрелки. Теперь, вы освободите жгут проводов и лампочку, и для того, чтоб их отделить, вам понадобится нажать на фиксаторы.

Если вам необходимо полностью заменить весь блок, то для этого необходимо открутить 4 шурупа, с разъемом под шестигранник. Когда блок будет свободен, его следует отключить от проводов.

Установка производится точно так же в обратном порядке

Стоит обратить внимание на последовательность закручивания шурупов. Закрутив первый шуруп, второй нужно закручивать по диагонали

Про штатный комплект противотуманных фар

Решили переоборудовать Ладу Весту своими руками без посещения СТО, тогда дополнительно купите:

Наименование / каталожный артикул Цена (Руб.)
ПТФ 261500097 От 3000 (к-кт)
—/— FCR220029 —/—
Колодки с проводами к ПТФ 8450006983 От 13000
Кронштейн левый 8450006277 От 260
Кронштейн правый 8450006276 —/—
Подрулевые переключатели 8450006924 От 6500
Блок электроники 231A08052R От 3300
Проводка 8450030715 От 20000

*цена указана состоянием на 02.02.2019 года.

Общая стоимость без учета оплаты услуги в СТО — 45 – 50 тыс. рублей. Установка противотуманных фар в мастерской — от 60000 рублей.

Одна из проблем, с которой сталкивается мастер в процессе монтажа базовой версии Лада Веста, это новая схема электрического оборудования. Она отлична от Лады Гранты, Калины, Приоры.

Штатное управление противотуманными фарами реализовано через подрулевой лепесток. Сигнал об активации поступает не напрямую к противотуманкам, а на модуль управления EMM. После чего блок перенаправляет сигнал посредством CAN шины. Монтаж фар по описанной схеме сложный, затратный, не всегда понятный для неопытного водителя. Альтернативный и более простой вариант — установка противотуманных фар по отдельной схеме с использованием реле.

Обзор цен светодиодных противотуманных фар Лада Веста

Наименование / Каталожный артикул Цена (Руб.)
ПТФ 261500097 (H16, 19 Ватт) оригинал От 3000 (комплект ПТФ)
—/— FCR220029 —/—
Колодки с проводами к ПТФ 8450006983 От 13000
Кронштейн левый 8450006277 От 260
Кронштейн правый 8450006276 —/—
Подрулевые переключатели 8450006924 От 6500
Блок электроники 231A08052R От 3300
Электрическая Проводка 8450030715 От 20000
FranceCarFCR220029 От 1500
Autostol63261500097R От 2300
Valeo 47401 От 4300
Valeo 02539 От 3300
Кронштейн противотуманной фары 657845163 От 250
Облицовки — рамки От 1000
DLAA От 1300
Тюн-авто (корпус) От 890
Wesem От 2000
Светодиодные лампочки в противотуманные ПТФ —/—
Valeo (диоды) От 4000
Вектор (линзованные) От 5000
Osvar (Освар), каталожный артикул 36023743, цоколь H1 От 1650
Valeo, 088358, 55 Ватт От 2300
Wesem, 46100, 55 Ватт, цоколь H11 От 2100
Облицовка на бампер От 800
Монтажный набор для подключения ПТФ От 2000
ПТФ Луч (линзованные) От 1700
DLAAПТФ для Лада Веста От 1900
Задняя противотуманная фара 2191-3757010-20 От 260

*цены указаны состоянием на 02.02.2019 года.

Устанавливаем ПТФ самостоятельно

Рассмотрим процесс установки. Из списка заводских элементов следует приобрести: противотуманки, кнопку включения, вставки для прикрепления фонарей к бамперу, реле из 4 контактов, 16-амперный предохранитель, провод, пластмассовая гофра (длиной не менее 5 м). Для начала необходимо демонтировать бампер и прорезать заглушки на местах установки фар. Вырезы делаются либо коронкой 76-го диаметра, либо ножом. Саморезами прикрепляем кронштейн противотуманной фары. В нижней левой части под рулём Lada Vesta (возле кнопки, открывающей багажник) устанавливаем кнопку включения противотуманных фар. Также её можно расположить непосредственно на панели приборов. Предварительно следует вырезать приёмное отверстие для кнопки.

Провода, ведущие к правой фаре, следует спрятать в металлическом коробе. От отсека двигателя до салона прокладываем провод через специальное отверстие в педальном узле. В данном случае используется упрощенная схема по аналогу Лада Калина, Приора, Гранта.

Питание на реле подается от аккумулятора (обязательно через предохранитель). Плюсовой контакт для управления кнопкой подается из монтажного блока. Берется плюс, идущий от габаритов или прикуривателя. Устройство для замыкания цепи можно расположить как внутри салона, так и под капотом. Подключаем все элементы цепи по данной схеме и проверяем работу ПТФ с помощью кнопки.

Как видим, комплект противотуманок, установленный самостоятельно, обходится значительно дешевле.

Инструкция — установка птф на лада веста

Установка противотуманных фар на лада веста отличается сложностью. Это связано с конструкцией электронного оборудования модели лада. Управление противотуманки на ладе весте производится с подрулевых переключателей, а они не имеют фиксированного положения с включенными туманными фонарями. В дополнение к этому проблемы создает отсутствие во всех, кроме топовой, комплектациях лады 2180 специального электронного блока предохранителей типа ЕММ. Сигнал о начале работы ПТФ в оригинальной конструкции поступает сюда. Владельцам дешевых модификаций лады весты приходится искать другие схемы подключения.Несмотря на сложности, установка ПТФ самостоятельно возможна. Для этого потребуется приобрести собственно фары, кронштейны для их крепления, кнопку включения, контактное рыле, набор проводов с гофрой, разъемами и переходниками, предохранитель на 16 Ам.

Сначало снимаем бампер

Подключение ПТФ весты начинается с отключения аккумуляторной батареи и снятия бампера, который присоединен одновременно к кузову, подкрылкам и локерам большим количеством болтов и саморезов. По очереди отверните:

— 4 болта в нижней части кузова;

— 4 самореза с подкрылок;

— по 2 самореза с каждого локера;

— 6 болтов сверху кузова и еще 2 – под номерными знаками.

В это время необходимо придерживать бампер за балку, чтобы избежать его повреждения при падении. На ладе веста установлен массивный бампер, поэтому помощь второго человека не помешает. Отсоединенную деталь нужно немного потянуть на себя и снять с боковых кронштейнов.

Готовим посадочные места и крепление фар

Мы уже говорили ранее, завод-изготовитель лады вместо противотуманок устанавливает пластиковые заглушки, в которых требуется вырезать отверстия. Сделать это можно биметаллической коронкой, или обыкновенного канцелярского ножа. Второй способ займет несколько больше времени и потребует дополнительной аккуратности. Если кажется, что вырезать ровно не получится, можно купить новую облицовку для ПТФ.

Далее следует установить и зафиксировать саморезами заранее приобретенные кронштейны, а затем поместить внутрь их сами противотуманные фонари.

На этом же этапе производится установка кнопки включения. Ее можно поместить туда, где будет удобно водителю, но обычно выбирается место на центральной консоли, рядом с кнопкой, с помощью которой производится открытие багажного отсека. Отверстие для кнопки можно высверлить или вырезать.

Самый важный момент — подключение противотуманок

Вывод на кнопку прокладываем через гофрированный короб между лонжеронами, начиная с правой фары. Внутрь самого салона удобнее завести провода рядом с проходом в педальный узел.

Подключение лампочки происходит также, как у лады приоры, калины или гранты. Электричество берется от аккумуляторной батареи и коммутируется с контактным реле через предохранитель. Монтаж реле можно осуществить в моторном отсеке или внутри салона 2180. Контакт на плюс протягиваем от предохранителя габаритов или от прикуривателя.
