Замена пружины передней подвески

Инструкция по выполнению работ с задними пружинами

Перед тем как приступить к выполнению замены, следует подложить 2 башмака под колесо, находящееся по диагонали от снимаемого. Замена задних пружин начинается с откручивания и снятия колеса, после чего под конец балки заднего моста надо подставить колодку и опустить домкрат. Машина всей массой ляжет на колодку и сожмет пружину. Колодка должна стоять таким образом, чтобы не мешать откручиванию нижнего крепления амортизатора. Дальше по инструкции.

Ослабить гайку крепления амортизатора, открутить ее и вытащить длинный болт. Амортизатор нужно открутить, чтобы можно было потом извлечь пружину.
Наложить на витки пружины 2 стяжки с противоположных сторон и надежно зафиксировать, поджав за шпильки ключом.
Поднимать кузов автомобиля домкратом до тех пор, пока не удастся вытащить пружину вместе со стяжками.
Как правило, резиновая проставка прикипает к металлу кузова и остается в стакане, выпадает только железное кольцо. Поэтому нужно с помощью длинной плоской отвертки поддеть резину и извлечь ее из гнезда.
Ослабить захваты стяжек, поочередно раскручивая шпильки ключом. Переставить стяжки на новую пружину и стянуть ее до ориентировочных размеров старой.
На верхний виток пружины надеть новую резиновую проставку с железной шайбой. Конфигурация ее такова, что должна совпадать с формой верхнего витка.

1 — нижняя продольная штанга;2 — резиновая втулка;3 — кронштейн крепления нижней продольной штанги к кузову;4 — распорная втулка;5 — верхняя продольная штанга;6 — дополнительный буфер хода сжатия;7 — пружина;8 — верхняя чашка пружины;9 — буфер хода сжатия;10 — верхняя изолирующая прокладка пружины;11 — амортизатор;12 — нижняя изолирующая прокладка пружины;13 — поперечная штанга.

Установить деталь в гнездо вместе со стяжками и, поддерживая ее одной рукой, второй опустить домкрат, пока захваты стяжек не расслабятся.
Снять стяжки, прикрутить амортизатор и произвести дальнейшую сборку в обратном порядке.

Установка новой пружины

На новой пружине следует закрепить новую прокладку при помощи изоленты и установить ее в исходное положение. Для начала возьмите монтажную лопатку и, придерживая ею пружину, проденьте сквозь отверстие для амортизатора нижний виток. Зафиксируйте его. На поверхности нижнего рычага можно увидеть винтовую поверхность, демонстрирующую правильную посадку пружины. После ориентирования нижнего пружинного витка согласно винтовой поверхности, подставьте домкрат и немного нагрузите пружину. Воспользовавшись монтажной лопаткой, окончательно посадите ее на винтовую поверхность. Затем подведите штангу стабилизатора между двух крепёжных шпилек скобы стабилизатора. Остальные элементы следует собрать в обратном демонтажу порядке.

Источники

http://remont-vaz2106.ru/zamena-pruzhin-perednej-podveski-vaz-2106
http://blogautolive.ru/remont/zamena-perednix-i-zadnix-pruzhin-vaz-2107-vaz-2106
http://rem-vaz.ru/remont-vaz-2106/hodovaay/zamena-pruzhin-perednej-podveski-vaz-2106-2103.html

Замена передних пружин ВАЗ 2107, ВАЗ 2106.

Перед заменой передних пружин ВАЗ 2107, ВАЗ 2106 снимаем переднее колесо, откручиваем стабилизатор с нижнего рычага и передний амортизатор. Чтобы снять передние пружины, воспользуемся съемником пружины, состоящее из двух захватов, и устанавливаем съемник между витками пружины.
Устанавливаем съемник внутрь передней пружины и снимаем ее.
Выпрессовываем палец нижней шаровой опоры из поворотного кулака. Далее отводим в сторону ступицу, которая осталась закрепленной на верхней шаровой опоре. При помощи ключа «на 22» ослабим затяжку гаек оси нижнего рычага (для свободного перемещения рычага).
Убеждаемся, что витки пружины надежно стянуты, отжимаем вниз нижний рычаг и вытаскиваем пружину вместе со съемником из нижнего рычага.
Наверху пружины стоит резиновая изолирующая прокладка. Если прокладка повреждена, меняем ее на новую. Высота исправной пружины, в снятом виде, составляет 360 мм. «Просевшая» пружина будет значительно выше нормального показателя. Новые передние пружины устанавливаются в паре и должны иметь маркировку желтого цвета на наружней поверхности витков.
Установка новых передних пружин производится в обратном порядке, предварительно стянутыми съемником. Прежде чем затягиваем гайки осей нижних рычагов, устанавливаем автомобиль на колеса, и даже можно проехаться несколько сот метров.

Как заменить пружины передней подвески ВАЗ 2106 в домашних условиях

Самостоятельная замена пружин передней подвески ВАЗ 2106

Причиной возникшей необходимости заменить передние пружины подвески может стать нарушение целостности пружин. Это может быть результатом механических повреждений или же возникновения трещин, а также в случае серьезной просадки.

Видимые результаты просадки пружин:

ухудшение плавности хода;
видный перекос передней части кузова;
явная разница между передней и задней частями;
на витках видны следы ударов друг о друга.

Необходимые инструменты:

ключ на «22» и на «13»;
винтовой и гидравлический домкраты;
баллонный ключ;
щетка по металлу;
крепкая веревка;
молоток.

Пошаговая инструкция по замене передних пружин подвески ВАЗ 2106

Баллонником снять крепежные болты колеса.
С помощью винтового домкрата поднять автомобиль со стороны замены пружины подвески.
Вывесить колесо, снять его с машины.

Самостоятельная замена пружин передней подвески ВАЗ 2106

Снять амортизатор, для этого выполнить следующие действия:

Удерживая от проворачивания шток ключом, ослабить степень затяжки гайки, снять ее.
Снять шайбу подушки, пружинную шайбу, а также верхнюю подушку для крепления амортизатора.

Самостоятельная замена пружин передней подвески ВАЗ 2106

Открутить 2 гайки, крепящие кронштейн к рычагу, демонтировать пружинные шайбы.
Через монтажное отверстие в рычаге извлечь амортизатор.
Опустить крепежные гайки, крепящие к оси нижний рычаг. Не снимать их.
Установить гидравлический домкрат под нижний рычаг, немного его поднять, чтоб нагрузить подвески и выровнять нижний рычаг.

Самостоятельная замена пружин передней подвески ВАЗ 2106

Достать стабилизатор поперечной устойчивости.
Выкрутить гайки скобы стабилизатора, демонтировать скобу с резиновой подушкой.

Самостоятельная замена пружин передней подвески ВАЗ 2106

Ослабить гайку, придерживающую палец в ушке поворотного кулака, убрать нижнюю шаровую опору.

Самостоятельная замена пружин передней подвески ВАЗ 2106

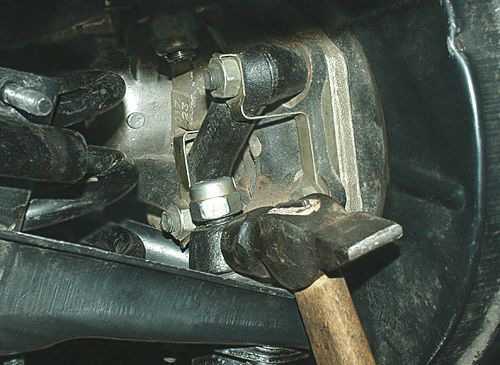

Опустить домкрат, выбить палец опоры молотком (для этого нужно несколько ударов по нижнему ушку поворотного кулака).

Самостоятельная замена пружин передней подвески ВАЗ 2106

После того снятия нижней шаровой опоры следует установить домкрат под нижний рычаг, не нагружая в этот раз подвеску.

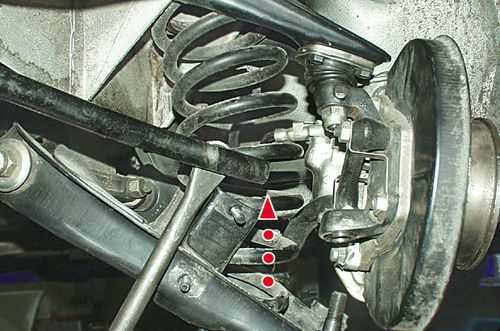

Выкрутить гайку пальца шаровой опоры, опустить нижний рычаг. Стабилизатор нужно сдвинуть в сторону с помощью монтажной лопатки, чтоб шпильки крепления скобы не цеплялись.

Самостоятельная замена пружин передней подвески ВАЗ 2106

Разгрузить подвеску, убрать в сторону домкрат.

Стоит прочесть:

Веревкой или проволокой подтянуть повыше верхний рычаг, тем самым обеспечив доступ к пружине передней подвески.

Самостоятельная замена пружин передней подвески ВАЗ 2106

Монтажкой поддеть нижний конец пружины, вывести его из опорной чашки нижнего рычага.

Самостоятельная замена пружин передней подвески ВАЗ 2106

Также ознакомьтесь

Снять пружину подвески, извлечь прокладку пружины из верхней опорной чашки. После этого можно заменять пружину передней подвески.

Самостоятельная замена пружин передней подвески ВАЗ 2106

Для этого сделать следующее:

Изолентой закрепить прокладку на пружине, установить деталь на место.

Самостоятельная замена пружин передней подвески ВАЗ 2106

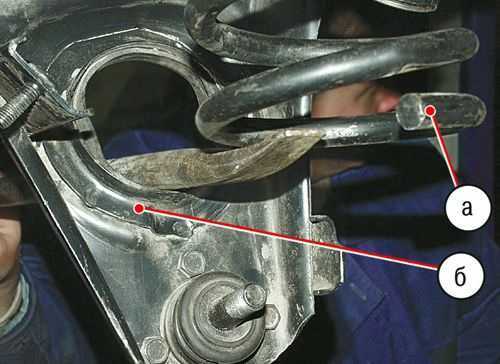

Поставить лопатку в отверстие для амортизатора, поддерживая ей пружину, зафиксировать нижний виток. На нижнем рычаге есть винтовая поверхность, которая показывает верное положение пружины. Монтажкой следует добиться этого положения

Самостоятельная замена пружин передней подвески ВАЗ 2106

Установив нижний виток в правильное положение, поддомкратить рычаг, нагрузить пружину. Используя монтажную лопатку, посадить пружину на винтовую поверхность.
