Ремонт ваз 2106 (жигули) замена пружин

Инструкция по замене передней пружины на классике

Классика ВАЗ имеет практически одинаковое строение всей подвески, так что эта инструкция применима для всех автомобилей этого семейства. Начнем по порядку.

Для начала необходимо установить автомобиль на противооткатные устройства, поддомкратить автомобиль, снять колесо со стороны поломанной пружины, опустить его на деревянный брус или аналогичную конструкцию уперев ее в балку передней подвески. У нас это выглядело вот так:

Далее необходимо или очень желательно очистить все резьбовые соединения от грязи, смазать их маслом или WD-40
Следующим шагом необходимо открутить хомут крепления стабилизатора и гайку крепления верхней опоры.

Обратите внимание, что полностью откручивать гайку крепления опоры не стоит, достаточно отпустить ее таким образом, что бы между гайкой и сошкой появился зазор в 5 — 8мм. Это необходимо для того, чтобы при выбывании опоры, поворотный кулак с тормозным механизмом не выпал наружу и не оторвал тормозной шланг
Теперь как выбить опору. есть современный способ и не очень. Современный состоит в использовании специальных съемников, не очень — в молотке и наставке
Я использовал в этом случае наставкой, если получится, то можно использовать и просто молоток, важно сильно и резко ударить. Молоток в руки и бьем по отмеченном на фото месте, там все предусмотрено на заводе.

После того, как палец опоры выпадет из сошки, можно открутить гайку и аккуратно извлечь опору
Правильнее перед этим необходимо отвернуть верхнюю гайку крепления амортизатора, это позволит снять сломанную пружину и опустить нижний рычаг пониже. После того, как вы открутите крепление амортизатора, необходимо повернуть руль до отказа влево и извлечь верхний рычаг с опорой. Тормозной механизм с поворотным кулаком останется закрепленным на нижней опоре, необходимо подложить под его подкладку, которая необходима для того, что бы не травмировать тормозной шланг.

Далее можно аккуратно сложить амортизатор, отвернуть его на бок и извлечь пружину

Проявляйте осторожность!
Затем необходимо подготовить новую (другую) пружину для замены. Все дело состоит в необходимости сжать пружину до максимально возможных размеров, чем она меньше — тем легче ее установить на место

Я сделал это с помощью стяжек, куплены мной на рынке (3$), после стяжки до необходимых размеров пружины были связаны в трех местах с помощью проволоки и плоскогубцев. В следствии пружина устанавливалась вместе с проволокой, это обеспечило возможность правильно сориентировать ее в замке на нижнем рычаге и на подушке в стакане. После постановки ее в правильном положении были установлены на место опоры и зажаты. И тут вопрос — «Что делать с проволокой?». Я поступил просто — перерезал и извлек ее оттуда с помощью простого сварочного аппарата. По не имению оного, можно использовать плоскогубцы. Далее постепенно вытягиваем амотизатор, устанавливаем его резиновую прокладку сверху и зажимаем гайку на 17. Возможно придется в процессе установки амортизатора на место опускать и поднимать автомобиль на домкрате, предварительно подложив наставку из дерева под нижнюю опору. Останется только закрепить стабилизатор на место, проследив чтобы пимпочка резиновой втулки поместилась в предназначенное для нее отверстие. Есть вопросы задавайте в комментариях! Спасибо!

Пружина стянутая стяжками и проволокой. После закрепления проволокой стяжки снять!!!

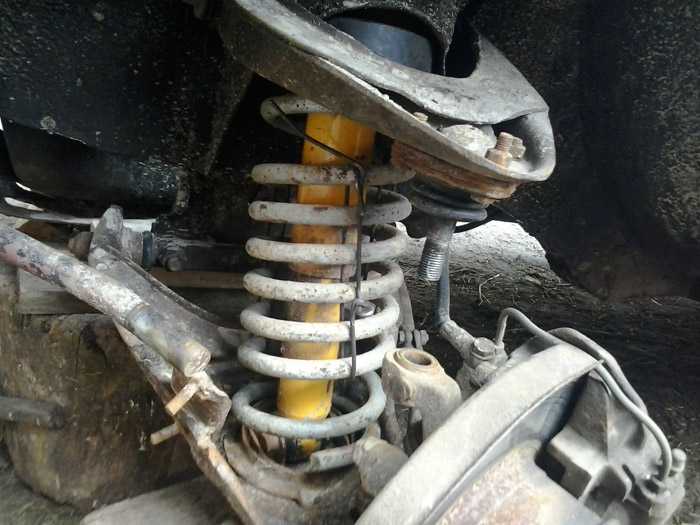

Установленная стянутая пружина на место

Замена задних и передних пружин ВАЗ 2106

Необходимость такого мероприятия, как замена задних пружин ВАЗ 2106, вызвана их износом или разрушением. Износ выражается в просадке автомобиля в процессе эксплуатации, разрушение случается при постоянной перегрузке или езде по проселочным дорогам. Некоторые автолюбители снимают пружины с целью поменять изношенные резиновые проставки, из-за которых кузов автомобиля тоже может осесть.

Замену пружин ВАЗ 06 можно производить на открытой ровной площадке, имея хорошие противооткатные средства, так как машину придется поднимать и опускать несколько раз. Сам процесс несложен, выполнить его под силу почти каждому владельцу ВАЗ 2106. Для этого понадобятся:

домкрат и баллонный ключ;
противооткатные башмаки или удобные камни;
набор накидных или рожковых ключей;
2 стяжки для пружин;
невысокая деревянная колодка или шлакоблок;
мощная плоская отвертка;
молоток;
тканевые перчатки.

При подобных ремонтах тканевые перчатки надевают, чтобы не поранить руки в процессе работы о выступающие части подвески и кузова автомобиля. Стяжки для пружин можно найти у кого-то из знакомых автолюбителей, это приспособление имеется в арсенале у многих водителей ВАЗ 2106. В крайнем случае его можно приобрести в магазине автомобильных товаров. Замена пружин предусматривает и замену резиновых проставок, которые служат прокладкой между верхним витком изделия и стаканом в кузове авто.

Замена задних пружин ВАЗ 2106: инструкция

домкрат и баллонный ключ;
противооткатные башмаки или удобные камни;
набор накидных или рожковых ключей;
2 стяжки для пружин;
невысокая деревянная колодка или шлакоблок;
мощная плоская отвертка;
молоток;
тканевые перчатки.

Инструкция по выполнению работ с задними пружинами

Перед тем как приступить к выполнению замены, следует подложить 2 башмака под колесо, находящееся по диагонали от снимаемого. Замена задних пружин начинается с откручивания и снятия колеса, после чего под конец балки заднего моста надо подставить колодку и опустить домкрат. Машина всей массой ляжет на колодку и сожмет пружину. Колодка должна стоять таким образом, чтобы не мешать откручиванию нижнего крепления амортизатора. Дальше по инструкции.

1. Ослабить гайку крепления амортизатора, открутить ее и вытащить длинный болт. Амортизатор нужно открутить, чтобы можно было потом извлечь пружину.
2. Наложить на витки пружины 2 стяжки с противоположных сторон и надежно зафиксировать, поджав за шпильки ключом.
3. Поднимать кузов автомобиля домкратом до тех пор, пока не удастся вытащить пружину вместе со стяжками.

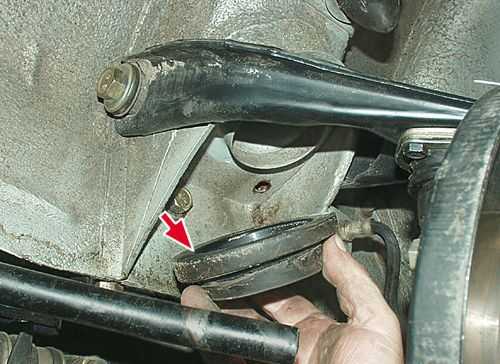

4. Как правило, резиновая проставка прикипает к металлу кузова и остается в стакане, выпадает только железное кольцо. Поэтому нужно с помощью длинной плоской отвертки поддеть резину и извлечь ее из гнезда.
5. Ослабить захваты стяжек, поочередно раскручивая шпильки ключом. Переставить стяжки на новую пружину и стянуть ее до ориентировочных размеров старой.
6. На верхний виток пружины надеть новую резиновую проставку с железной шайбой. Конфигурация ее такова, что должна совпадать с формой верхнего витка.

1 — нижняя продольная штанга;2 — резиновая втулка;3 — кронштейн крепления нижней продольной штанги к кузову;4 — распорная втулка;5 — верхняя продольная штанга;6 — дополнительный буфер хода сжатия;7 — пружина;8 — верхняя чашка пружины;9 — буфер хода сжытия;10 — верхняя изолирующая прокладка пружины;11 — амортизатор;12 — нижняя изолирующая прокладка пружины;13 — поперечная штанга.

Установить деталь в гнездо вместе со стяжками и, поддерживая ее одной рукой, второй опустить домкрат, пока захваты стяжек не расслабятся.
Снять стяжки, прикрутить амортизатор и произвести дальнейшую сборку в обратном порядке.

Последовательность разборки переднего узла подвески

Замена передних пружин ВАЗ 2106 несколько сложнее, понадобится полностью открутить или снять амортизатор либо открутить его нижний кронштейн крепления, что не очень удобно. Операция затруднена тем, что стойка находится внутри пружины и не даст ее вытащить. В остальном процесс очень похож, только колодку нужно будет подставлять под нижний рычаг подвески

Тут важно соблюдать последовательность

Снять колесо, подставить колодку под нижний рычаг таким образом, чтобы можно было открутить амортизатор.
Открыв капот, открутить сверху шток амортизатора, а снизу — 2 болта кронштейна, вытащить деталь.
Поставить стяжки на пружину и зафиксировать, не затягивая шпильки.
Вывернуть руль до конца, чтобы получить доступ к гайке нижней шаровой опоры. Ослабить и открутить гайку, легким ударом молотка по втулке выбить из нее палец шаровой опоры. Усилие сжатой пружины поможет его вытолкнуть.
Теперь можно поднимать домкрат и вынимать пружину вместе со стяжками. Дальнейшая работа выполняется, как было описано выше.

Чтобы не покупать новые пружины, владельцы ВАЗ 2106 зачастую приобретают более высокие резиновые проставки, такие имеются в продаже. Еще их ставят под задние пружины с целью приподнять заднюю часть машины для перевозки тяжелых грузов. В этом случае дело упрощается. После извлечения детали стяжки с нее скручивать не понадобится, только поменять резиновое изделие, после чего собрать весь узел.
