Ремонт и замена проводки на ваз (lada) priora

Видео «Подробная инструкция по замене ЗЗ»

Наглядная инструкция на тему замены узла в домашних условиях приведена на видео ниже (автор — канал В гараже у Сандро).

Если на старых отечественных автомобилях замок зажигания можно было поменять без особого труда, то на Приоре и других переднеприводных автомобилях можно провозиться подольше с этим ремонтом. В основном, причины, по которым необходимо производить замену, следующие:

• выход из строя контактной группы и нежелание ремонтировать ее
• поломка ключа в личинке замка и невозможность ее извлечения
• другие поломки, при которых ремонт не может быть осуществлен

Чтобы заменить замок зажигания, понадобится следующий инструмент:

1. Острое и тонкое зубило
2. Молоток
3. Ключ на 10 мм
4. Отвертка крестообразная
5. Длинногубцы

Где находится блок комфорта Приора

Распиновка блока комфорта Приора

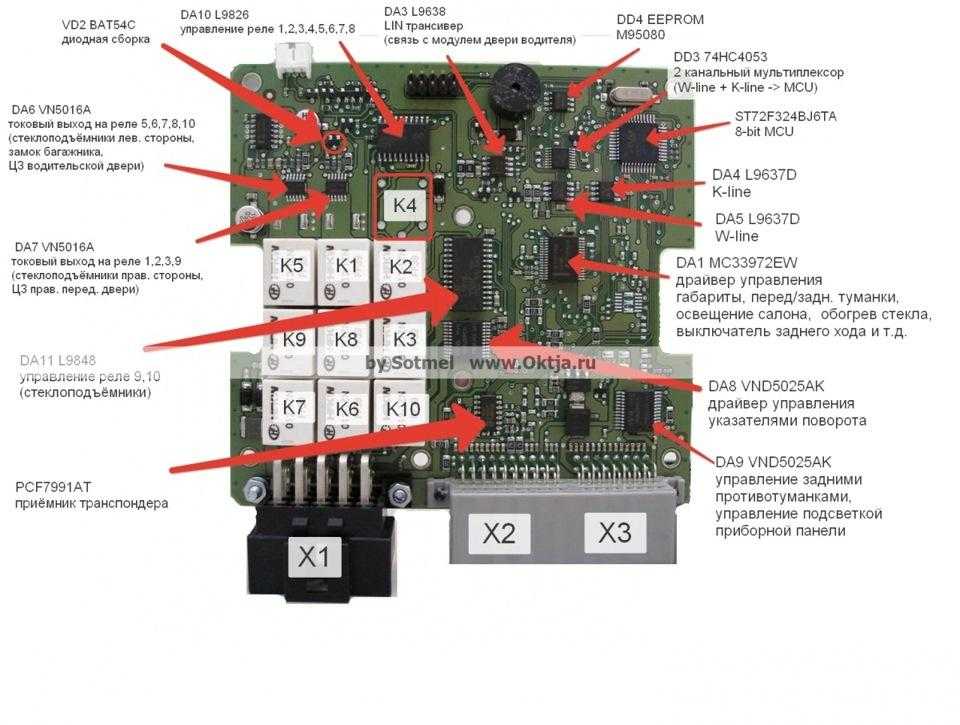

Основными, важными элементами устройства являются:

1. Так называемые драйвера управления. Каждый драйвер отвечает за набор определенных функций.
2. Приемник транспондера.
3. Управление реле.
4. Трансивер. Осуществляет связь с модулем, установленным в двери.
5. 2 разъема. Первый отвечает за подачу питания, второй за передачу необходимой технической информации.

Нажать для увеличения

Для обеспечения правильной работы всех элементов подключаемых к разъемам блока комфорта необходимо изучить правильную распиновку (нумерованную схему подключения проводов к контактам). Схема блока комфорта для приоры при ее детальном изучении не представляет особой сложности.

Самостоятельный ремонт блока комфорта Приоры, возможно ли это?

Если вы никогда не сталкивались с пайкой, диагностикой печатных плат различной сложности и конфигураций, либо не имеете необходимого диагностического или паяльного оборудования, то вопрос ремонта лучше адресовать квалифицированным специалистам. При наличии вышеуказанных навыков и понимании причин неисправностей, самостоятельный ремонт производится достаточно часто. Связано это с тем, что постоянно выходят из строя различные микросхемы или чипы. К примеру, установив, что причина отказа работоспособности указателей поворота заключается в вышедшем из строя драйвере управления, всегда возможно приобрести новую деталь и просто перепаять ее взамен неисправной.

Неисправности, и их возможные причины

Стоимость нового, оригинального блока достаточно высока, поэтому не спешите покупать новое изделие, разберитесь с причинами неисправностей. Конечно, всегда встречаются случаи, когда плата ремонту не подлежит и целесообразнее просто установить новое изделие взамен неисправного. Не стоит забывать и о том, что причинами неисправностей может быть потертые или изломленные провода, которые подключены к энергопотребителям.

Согласно статистическим данным, собранным на форумах технической поддержки достаточно часто автовладельцы жалуются на неисправности в работе стеклоподъемников, поворотников, габаритных огней.

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с:
— обрывом линии связи W-Line;
— перегоранием драйверов управления;
— выгоранием контроллеров отвечающих за корректную работу;
— выходом их строя транспондера;
— значительным окислением контактов.

«Важно! Перед проведением любых работ связанных с электрикой, прекратите подачу питания, сбросив минусовую клемму аккумулятора»

Проводка Приоры в ВАЗ 2110

Самая большая проблема в том, что на Приоре проводка мультиплексная, она совсем не похожа на проводку ВАЗ 2110, а на евро тоже самое. только штекера другие!

Т.к. все разъемы у Приоры отличаются от разъемов ВАЗ 2110. то можно:

Поменять проводку ВАЗ 2110 на проводку от Приоры. Оставить проводку ВАЗ 2110 и менять только колодки от Приоры .В первом случае понадобится вся проводка Приоры (подкапотная, внутрисалонная).

В этом случае наиболее сложный момент – это срастить заднюю старую часть проводки с проводкой от Приоры.

Таким образом, процесс усложняется заменой всей проводки, но облегчаются тем, что не нужно перепаивать все колодки.

В любом случае Вам придется долго изучать литературу от Приоры и ВАЗ 2110.

Единственный разъём, который подойдёт – это разъем соединяющий внутрисалонную проводку и инжекторную проводку (только для ВАЗ 2110 с 1.6 ДВС)

Менять придется и монтажный блок на Приоровский, т.к. на десяточный он совсем не похож.

Т.к. в Приоре управление потоками воздуха автоматическое, то при необходимости нужно установить электропривод в отопитель.

В Приорах появился блок управления электропакетом (2170-3763040). Он отвечает за всю электрику (ЭСП, ЦЗ, салонный свет, встр. сигнализация, реле поворотов. и т.д.) и совмещает функции противоугонной системы, иммобилизатора и включения световой аварийной сигнализации.

Установка его в десятку потребует дополнительных вложений и времени, поэтому обычно его в ВАЗ 2110 не ставят.

Цена блока управления электропакетом около 3000р.

Часть проводки Приоры идет вместе с панелью, а часть покупается отдельно.

Цена проводки Приоры в отдельности около 1500р.

Особенности замка зажигания на Приоре

Замок зажигания Приора представляет собой узел, оснащенный противоугонным устройством и блокиратором повторного включения стартерного механизма. Как видно по схеме, напряжение от АКБ подводится к выходу 30 устройства зажигания ВАЗ. Для обеспечения защиты цепи узла в блоке предохранителей установлено реле К4. Когда ключ зажигания на Приоре устанавливается в положение 0, запорный стержень противоугонного механизма выдвигается. Ключ можно извлечь только в таком положении.

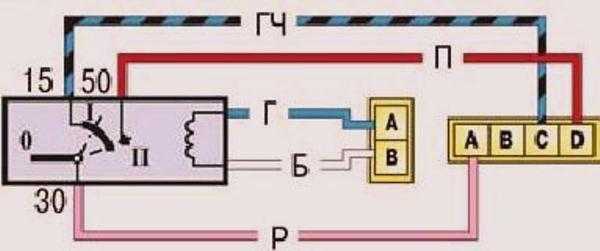

В разных положениях ключа активируются разные цепи:

1. I. В соответствии со схемой соединения проводов подключения, в этом положении активируется работа системы управления мотором, цепь возбуждения генераторного узла, оптика, аварийная сигнализация. Также включается приборная панель, система очистки лобового стекла, электрические стеклоподъемники, если их наличие предусмотрено комплектацией.
2. II. В этом положении работают все узлы, активированные в положении I, а также стартерное устройство (автор видео — Alexey Wolf).
