Альбом схем для «ВАЗ 1118»

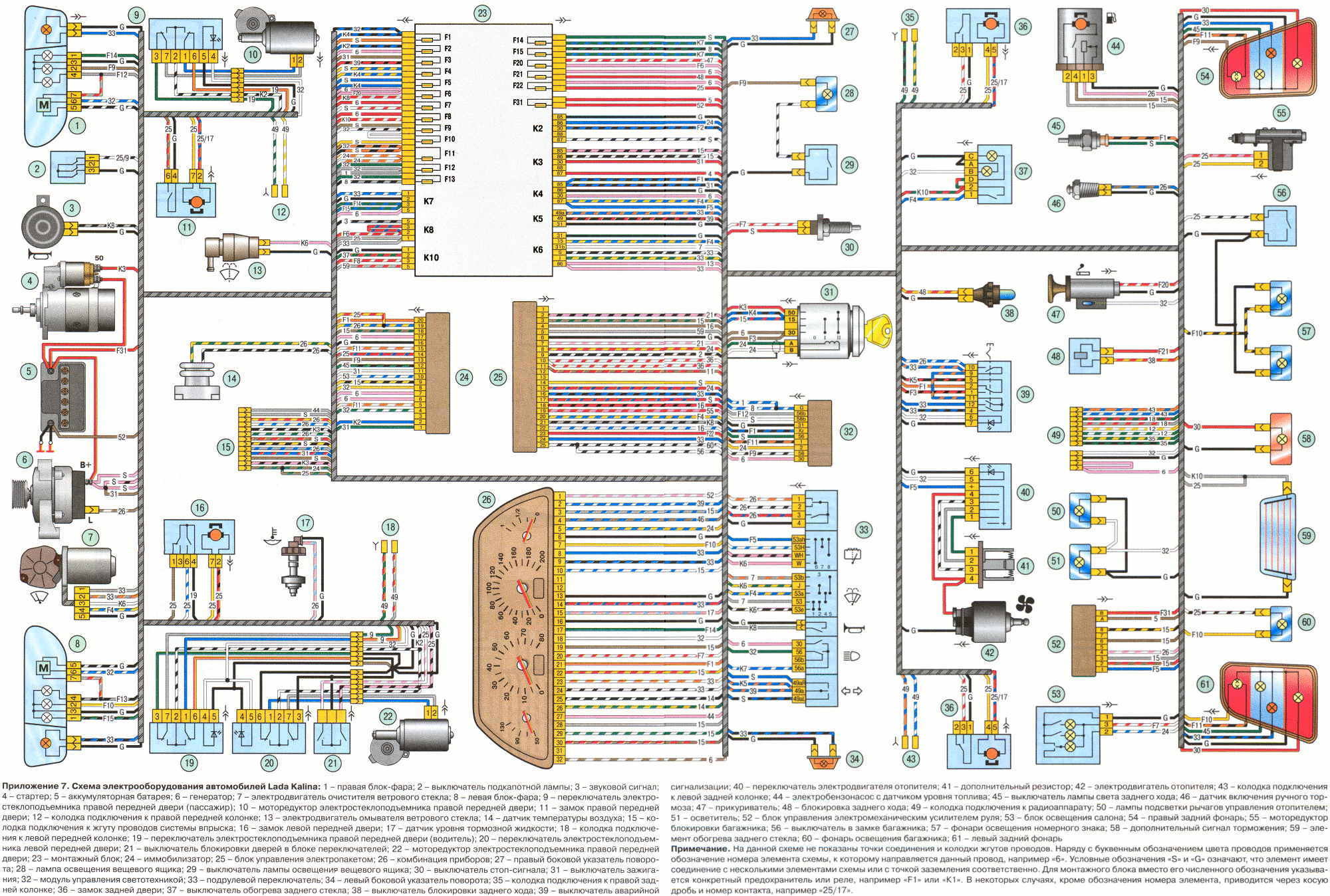

Таким альбомом располагает техническое руководство Лада Калина. В общую схему включены 59 компонентов, среди которых можно обнаружить:
- источники и потребители;
- протекционные и управляющие элементы;
- ЭБУ;
- датчики.
Отдельным печатным блоком отражена электрическая схема коммутаций электронного модуля управления мотором с прочими компонентами системы. Речь идет о свечах, форсунках, датчиках, узле зажигания машины Лада Калина.
Также есть отдельная схема электрооборудования, которой освещены передний и задний кабельные жгуты. Приведено детальное отображение всех соединений электрических компонентов передней панели в салоне. Кроме этого схема содержит понятные коммутации проводных жгутов дверных панелей и узла вентиляции салонного пространства.
Чтобы кабельные соединения обеспечивали надежный контакт, они соединены в специальные колодки с клеммами. Ко всем колодкам подходят кабельные жгуты, провода в которых имеют свой характерный цвет оболочки. Каждая схема электрооборудования в альбоме выполнена таким образом, что цветовой оттенок оболочки конкретного кабеля в действительности соответствует цвету, изображенному в документации.
Возле начерченных магистралей прописаны числа, позволяющие по условным обозначениям определить разъем, к которому подходит конкретный провод. К примеру, маркировка на схеме «9/14» «говорит» нам о том, что данный кабель подключен на 9-ю колодку через разъем №14.
Защитные компоненты
Потребители энергии в бортовой сети Лада Калина защищены двумя видами элементов:
- предохранителями;
- электромагнитными реле.
Предохранители снабжены специальными плавкими элементами, которые перегорают при повышении силы тока, проходящего через вставку, сверх допустимой нормы. Подключение предохранителя к защищаемому им токоприемнику выполняется по последовательной схеме.
Плавкие вставки заключены в определенные блоки, еще называемые монтажными. Один располагается в салоне, а второй под капотом. Каждому предохранителю производитель «вверил» защищать свой участок цепи. Элемент способен выдержать определенную величину максимума силы тока. Именно на такой максимум и рассчитан конкретный предохранитель, поэтому при его замене требуется подбирать аналог с идентичным значением силы тока.
В блоке расположены 28 плавких вставок. В этом числе присутствуют 4 элемента в качестве резерва. Их номинальные значения силы тока составляют: 2 А, 7,5 А, 10 А, а также 20 А.
Для возможности включения в цепь дополнительных вставок в блоке предусмотрены три свободных гнезда. Общее число предохранителей одинаково для любого кузовного исполнения Лада Калина, будь то седан и пр.
Реле представлено в виде устройства, позволяющего в потребный момент производить замыкание или отключение цепи. Реле также присутствуют в ранее указанных блоках.
В первом монтажном модуле расположены реле, отвечающие за функционал:
- стеклоподъемников;
- сигналов поворотов;
- очистителей ветрового стекла;
- клаксона;
- элементов дальнего освещения;
- системы обдува стекла.
Кроме этого, реле обеспечивают выполнение таких вспомогательных функций, как:
- омыватель передней оптики;
- противотуманные световые устройства;
- обогрев кресел в салоне.
В блоке управления мотором расположились реле, управляющие такими узлами:
- зажиганием;
- подключением топливного насоса;
- включением электро-вентилятора.
Сам модуль находится в салоне ниже передней панели. Для обеспечения доступа потребуется демонтировать правую накладу на консоли, выкрутив крепежный компонент.
Схема панели приборов Lada Kalina
1,2,3,4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5,6 — колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 7 — колодка жгута проводов панели приборов к колодке жгута проводов 8 — колодка жгута проводов панели приборов к колодке жгута проводов переднего; 9 — модуль управления светотехникой; 10 — выключатель зажигания; 11 — переключатель режимов бортового компьютера; 12 — переключатель стеклоочистителей; 13 — выключатель звукового сигнала; 14 — переключатель световой сигнализации; 15 — комбинация приборов; 16 — датчик температуры испарителя; 17 — датчик температуры воздуха салона; 18 — выключатель кондиционера; 19 — контроллер системы автоматического управления климатической установкой; 20 — моторедуктор заслонки отопителя; 21 — выключатель обогрева заднего стекла; 22 — выключатель аварийной сигнализации; 23 — выключатель сигнала торможения; 24 — прикуриватель; 25 — блок управления электроусилителем; 26,27 — колодки жгута проводов панели приборов к радиоаппарату; 28 — лампа подсветки табло управления отопителем; 29 — осветитель; 30 — монтажный блок: 31 — переключатель электродвигателя отопителя; 32 — электродвигатель отопителя; 33 — сопротивление добавочное электродвигателя отопителя; 34 — плафон освещения вещевого ящика; 35 — выключатель освещения вещевого ящика; 36 — блок управления автомобильной противоугонной системы АПС-6; 37 — модуль надувной подушки безопасности водителя; 38 — модуль надувной подушки безопасности пассажира; 39,40 — колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания. КЗ — дополнительное реле стартеров; К4 — дополнительное реле; К5 — реле-прерыватель указателей поворота и аварийной сигнализации; К6 — реле стеклоочистителя; К7 — реле включения дальнего света фар; К8 — реле звукового сигнала; К9 — реле включения противотуманных фар; К10 — реле включения обогрева заднего стекла; К11 — реле электрообогрева сидений; К12 — реле включения муфты компрессора кондиционера; Жгут проводов панели приборов — 11186-3724030-20.
Источники питания
В бортовой сети рассматриваемой нами модели все токоприемники работают на напряжении в 12 В и потребляют постоянный ток. Сама электрическая схема их коммутации является однопроводной.
Схема проводки содержит компоненты, которые разделяются на 4 категории:
- источники энергии;
- ее потребители;
- защитные компоненты;
- датчики.
«Представители» первых двух групп своими минусовыми выводами посредством проводов соединены с кузовом, который фигурирует в качестве «массы». Если затронуть именно источники, то в автомобиле их два: АКБ и генераторная установка. При работающем моторе питание вырабатывает генератор, а во время остановленного двигателя снабжением токоприемников электроэнергией «занимается» аккумулятор. Генераторный узел во время своего функционирования выполняет подзарядку АКБ.
Принцип работы генератора довольно прост. Посредством ременной передачи от вращающегося шкива коленчатого вала приводится в круговое движение ротор генераторного узла. Таким образом, производится выработка переменного тока, который посредством выпрямительного модуля преобразуется в постоянный. Со временем в негодность приходят подшипники вала ротора. Они изначально содержат смазку, которая постепенно утрачивает свои свойства. Статор устройства обладает трехфазной обмоткой и соединен с крышкой четырьмя шпильками. Также в генераторном узле присутствует регулятор напряжения. Он следит за нахождением данного показателя в пределах 14,5-15,0 Вольт. Заметим, что передаточное соотношение вращения мотора к генератору равно 1:2,4. Максимально вырабатываемая сила тока составляет 85А.
Подробней остановимся на роторе. Его обмотки возбуждения посредством пайки присоединяются к медным кольцам, которые располагаются на валу элемента и обеспечивают контакт. Регулятор напряжения является неразборной деталью и при поломке требует безальтернативной замены. Чтобы защитить сеть от имеющих место перепадов напряжения в момент зажигания между плюсовым вентилем и выводом «массы» подключен специальный конденсатор.
Когда мотор остановлен, то питание всех потребных токоприемников осуществляет батарея. Это устройство обеспечивает возможность пуска мотора. Электрическая схема авто Лада Калина предусматривает параллельное электрическое подключение АКБ и генераторной установки.
Минусовой вывод батареи подключен исключительно к кузовному «массовому» контакту, а плюсовой – к соответствующему выводу «B+», присутствующему у генератора.
При работающем моторе запрещено снимать батарею. Такое действие приведет к перепаду сетевого напряжения, что повлечет выход из строя дорогостоящих токоприемников.
