Основные неисправности электрооборудования ВАЗ 2107

Что касается поломок электрического оборудования в ВАЗ 2107, то их может быть сколько угодно, особенно если речь идёт об инжекторном автомобиле. Ниже в таблице представлены основные неисправности, связанные с электроприборами «семёрки», и их симптомы.

Таблица: неисправности электрооборудования ВАЗ 2107

Признаки	Неисправности
Не включается стартер	Разряжен аккумулятор.Нет контакта с «массой».Неисправно тяговое реле.Обрыв в обмотках ротора или статора.Неисправен замок зажигания.
Стартер крутит, но двигатель не запускается	Вышло из строя реле бензонасоса (инжектор).Сгорел предохранитель бензонасоса.Обрыв в проводке на участке замок зажигания-катушка-распределитель (карбюратор).Неисправна катушка зажигания (карбюратор).
Двигатель запускается, но работает неустойчиво на холостом ходу	Неисправность одного из датчиков системы управления двигателем (инжектор).Пробой высоковольтных проводов.Неправильный зазор между контактами прерывателя, износ контактов в крышке распределителя (карбюратор).Неисправны свечи зажигания.
Не работает один из приборов наружного или внутреннего освещения	Неисправность реле, предохранителя, выключателя, обрыв проводки, выход из строя лампы.
Не включается вентилятор радиатора	Вышел из строя датчик, неисправно реле, обрыв проводки, неисправен электропривод.
Не работает прикуриватель	Перегорел предохранитель, перегорела спираль прикуривателя, нет контакта с «массой».
Аккумулятор быстро садится, горит сигнальная лампа аккумулятора	Неисправность генератора, выпрямителя или регулятор напряжения

Видео: поиск неисправностей бортовой сети ВАЗ 2107

Как видите, даже такой, казалось бы простой автомобиль, как ВАЗ 2107 имеет довольно сложную бортовую сеть, но при желании и с ней можно разобраться.

Устройство электропроводки автомобиля

Такой принцип интеграции электронных компонентов в электросхему эксплуатации автомобиля претворяется на практике в таком виде соединений:

Действующие электроцепи транспортного средства задействуются посредством использования выключателя зажигания.
Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключены к АКБ через предохранительный блок.
Корпусные части всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: при проведении ремонтно-профилактических работ на автомобиле требуется обесточить электропроводку путем снятия отрицательного провода с клеммы АКБ, иначе несанкционированное касание инструментом контакта батареи может привести к КЗ. Для наглядности схема эл

проводки ВАЗ 2106 выложена на нашем интернет-ресурсе, и автолюбители могут ее использовать для проведения необходимых тестов.

При самостоятельном техобслуживании транспортного средства необходимо определять причину того или иного дефекта компонентов электрооборудования «шестерки». Поиск неисправности следует начинать с выключателя зажигания, который предназначен для:

управления функционалом системы зажигания;
координации работы систем охраны и предотвращения угонов автомобиля;
буксировки «шестерки» с работающей «аварийкой».

В автомашине ВАЗ 2106 схема проводки включает следующие элементы:

АКБ с контактом отрицательного провода на кузов транспортного средства;
стартер с разъемом «50» от выключателя зажигания через реле пуска;
генераторное устройство;
предохранительный блок;
выключатель зажигания;
регуляторное реле.

Ремонт и обслуживание автомобиля Lada 21065 своими руками

Автомобиль Lada 21065 выпускается достаточно качественным и хорошим. Ломается авто редко, но все же бывает. Особенно обидно когда поломка случилась в дороге, а рядом нет автомастерских и сервисов ремонта. Как показывет практика мелкие и средние неисправности можно устранить самостоятельно если знать как. На самом деле в ремонте автомобиля нет ничего сложного. Любой человек может произвести ремонт своими руками. Мы расскажем об устройстве автомобиля и основных неисправностях Lada 21065. Вооружившись знаниями вы сможете отправиться в любой дальний путь и справиться с любыми трудностями.

Устройство и ремонт двигателя Lada 21065

Двигатель современного автомобиля кажется непосвященным людям настолько сложным, что они боятся открывать капот. Автовладельцы с высоким доходом вообще не заморачиваются по этому поводу. Им проще отвезти нерабочее авто в автосервис и отдать деньги. Устройства движка машины знать не обязательно. Отремонтировать мелкие неисправности можно и самому. Нередко надо всего лишь ткнуть отверткой или немного подкрутить гаечным ключем.

Устройство и ремонт ходовой части Lada 21065

Ходовая часть автомобиля это подвижные части. К ним относятся валы, шарниры, стойки, подвески. Качество дорог может негативно влиять на ходовую часть. Разбалтываются крепления и рвутся резиновые защитные чехлы. Отремонтировать можно ходовую своими руками. Нет ничего сложного в замене защитных чехлов и резиновых уплотнителей.

Устройство и ремонт электропроводки Lada 21065

Электрооборудование и электропроводка в автомобиле считается чем то сверхестественным. Автовладельцы не лезут в нее. В дороге может произойти все что угодно. Мы научим вас ремонтировать мелкие неисправности. Иногда бывает достаточно подтянуть ослабший контактик и машина работает. В основном контакты страдают от влажности и тряски. Заменить перегоревшую лампочку в фаре автомобиля тоже очень просто. Не обязательно обладать техническими знаниями или быть электриком, чтобы ремонтировать самостоятельно проводку и электрооборудование.

Замена масла и воды Lada 21065

Менять масло в автосервисах это роскошь богатых и обеспеченных людей. Чем дороже машина, тем дороже ее техническое обслуживане. ЗАменить масло и налить закончившуюся воду в бачек не сложно. Если правильно все делать вы даже не испачкаете руки. Меняйте расходные жидкости для своего авто самостоятельно.

Ремонт, устройство и обслуживание этого автомобиля требует много места и мы не можем уместить все на одной странице. Для этого потребовался бы целый сайт. Но вы можете скачать практическое руководство по ремонту, обслуживанию и устройству в формате PDF.

Скачать пособие тюнинг+ремонт. В котором вы найдете множество рекомендаций, советов по ремонту своими руками, фотографии. А также узнаете об устройстве и найдете электрическую схему автомобиля Lada 21065.

Регулировка холостого хода ВАЗ 2106 предназначена для:

Регулировка исключит избыточный расход топлива и позволит привести в норму количество СО₂. При критическом содержании вредных веществ в выхлопных газах автомобиля его эксплуатация запрещена.

засорился топливный жиклер холостого хода (ХХ);
поврежден электромагнитный клапан, если он установлен на жиклере ХХ;
не отрегулирован карбюратор.

Одним из элементов карбюратора на ВАЗ 2106 является топливный жиклер холостого хода, который может быть выполнен как с электромагнитным клапаном, так и без него. Во втором случае вместо ЭМК устанавливается держатель-заглушка.

Левая нижняя часть схемы электропроводки ВАЗ-2106

На этой части схемы показываются элементы и запчасти, отвечающие за работу двигателя и системы электропроводки (стартеры, реле и т.д.). При просматривании сверху вниз можно увидеть следующие элементы:

Комплект электромагнитных клапанов карбюратора машины (21);
Конструкция генератора автомобиля (22) и непосредственно сам стартер (23);
Аккумуляторные клеммы батареи (24);
Комплект различных типов реле, отвечающих за получение заряда для всей системы от аккумуляторных батарей (25), включение фар с ближним (26) и дальним светом (27), а также реле, контролирующее работу стеклоочистителя (28);
В конце указывается подключение к дополнительному блоку предохранителей (29).

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
Дальний свет левой фары, контрольная лампа дальнего света (8 А).
Дальний свет правой фары (8 А).
Ближний свет левой фары (8 А).
Ближний свет правой фары (8 А).
Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

Подфарники.
Боковые указатели поворота.
Аккумулятор.
Генератор.
Замок зажигания.
Блок предохранителей.
Реле-прерыватель.
Сигнализатор включения.
Переключатель.
Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

панель приборов и подсветку индикаторов;
пучки фар;
указатели поворота;
освещение в салоне;
стеклоочиститель;
ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Выявление неисправностей

Схема проводки на «шестерке»

Если на ВАЗ 2106 приходится искать неисправность проводки, во время проведения ремонтных работ необходимо полностью обесточить электросхему. Для этого потребуется отсоединить минусовой провод с клеммы аккумулятора, в противном случае в электросхеме ВАЗ 2106 может возникнуть короткое замыкание. Диагностика поломок выявляется с использованием схемы, приведенной выше.

Если в работе проводки имеются перебои, есть несколько вариантов поведения автомобиля при этом:

Машина не может сдвинуться с места и не заводится. Причин возможных неисправностей может быть множество, но в первую очередь необходимо , трамблер, работоспособность АКБ. Как правило, полный разряд аккумулятора является одной из самых распространенных причин

Гораздо реже из строя выходит генератор, но диагностике этого элемента на ВАЗ 21062 с бсз также следует уделить внимание.
Машина двигается, но один или несколько элементов электросхемы работают неправильно. К примеру, это могут быть сбои в работе света в салоне, поворотных сигналов, обогрева заднего стекла либо оптики

Если это так, то в первую очередь необходимо проверить блок предохранителя и выявить выгоревшие элементы. Если все предохранители целые, то в случае с оптикой сначала проверяется работоспособность ламп, после чего осуществляется прозвонка проводки машины ВАЗ 21063 с бсз или без него.

Специалисты рекомендуют начинать диагностику поломки с проверки выключателя зажигания, поскольку он выполняет следующие функции:

осуществляет управление всеми возможностями системы зажигания;
управляет работой охранной, а также противоугонной системами ВАЗ 21063;
позволяет производить буксировку 21063 с работающей световой сигнализацией (автор видео — Andrey Aleksandrov).

https://youtube.com/watch?v=CTf0iAWfxL8

Принцип работы электрооборудования ВАЗ 2106

Выключатель зажигания имеет 4 позиции, при возбуждении каждой из которых проходит коммутация определенных разъемов и контактов:

В позиции «0» ток батареи транслируется только на разъемы 30 и 30/1, другие обесточены.
В позиции «I» ток подается на разъемы 30-INT и 30/1-15, при этом под напряжением находятся «габариты», очиститель лобового стекла, вентиляторная система обогрева отопительного комплекса.
В позиции «II» к ранее задействованным разъемам дополнительно подключается контакт 30-50. При этом в цепь включается система зажигания, стартер, панельные датчики, «габариты» и «поворотники».
В позиции «III» задействуются только «габариты», клаксон и очистители ветрового и кормового стекла. При этом ток доступен только разъемам 30-INT и 30/1.

Ряд автомобилей этой марки оснащен такими приспособлениями, как обогревательный комплекс кормового стекла, электроомыватель «ветровика», световое реле и т.д. Ток питания на эти гаджеты поступает по отдельной линии через выключатель зажигания при позиции ключа «I» и «II».

Важно: т.к. омывательный бачок сделан из ПВХ-материала и является диэлектриком, то электродвигатель дополнительно оснащен отрицательным проводом и при работе с ним необходимо использовать диэлектрическую защиту на разъемах

В «шестерке» под током в постоянном режиме работают следующие цепи питания: клаксон, тормозные фонари, «аварийка», гнездо прикуривателя, штепсель для «переноски», приборная подсветка. Ведущие цепи электрического оснащения транспорта подлежат защите предохранителями плавкого типа, которые размещены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов схемы электропроводки ВАЗ 2106 является предохранительный блок, конструкция которого не удовлетворяет современным требованиям к содержанию электронного оборудования. Недостатки:

неустойчивое соединение предохранителя и гнезда ведет к появлению мест обгорания;
при эксплуатации предохранительный элемент подлежит нагреванию, что негативно воздействует на находящиеся рядом гнезда креплений;
невысокая стоимость сменных предохранителей не гарантирует их надежность, поэтому проверки этого блока должны проводится регулярно.

Использование т.н. «жучков» может повлечь за собой возгорание транспортного средства, т.к. велика вероятность совершения КЗ. Существует совершенно безопасный вариант модернизации штатных изделий, при которых установке подлежат ножевые предохранители, посадочные места которых прекрасно интегрируются в предохранительный блок.

Преимущества ножевых предохранителей:

устойчивый контакт изделия с местом крепления;
элемент плавкого типа запаян в ПВХ- корпус прозрачного вида;
динамичное теплоотведение за счет увеличенной площади соприкосновения.

Важно: генераторное устройство «шестерки», проводка к нему, а также к АКБ, стартеру, боббине, реле включения оптики и некоторые другие элементы не оборудуются предохранительными элементами

Преимущества бесконтактного зажигания

Схема электропроводки может быть охарактеризована иначе. Бесконтактное зажигание является популярным видом тюнинга классических моделей автомобилей, а ВАЗ 2106 здесь не исключение. У такого вида зажигания нет минусов. Главным преимуществом является экономия бензина, двигатель работает максимально чисто, а запуск зимой происходит ровнее, разгон автомобиля становится более комфортным. Но основным плюсом является все-таки ровная работа двигателя.

Важно знать, что чем ровнее будет работать механизм, двигатель ВАЗ, тем дальше можно уехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных частей можно будет провести своими руками

Схема электропроводки ВАЗ 2106 является такой же, кроме некоторых элементов. Датчик здесь импульсный, он создает колебания, которые поступают на транзисторный коммутатор. За счет этой подачи появляются другие импульсы, поступающие в систему.

Схема ВАЗ 2106 не такая сложная, как кажется. В автомобиле есть масса других сложных сюрпризов, но это уж точно не схема проводки

Нужно знать и понимать, насколько важно разбираться в том, что такое электрическая схема ВАЗ и на что она влияет, а также есть ли какие-то сходства с другими моделями, например с ВАЗ 21063. И независимо от того, сколько лет автомобилю, какого года или века он выпуска, информация о машине всегда будет актуальной

Электросхема ВАЗ может быть идентичной другим ее моделям, как и другие элементы и механизмы, например схема двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень просто запомнить, что собой представляет электросхема, потому что ее аналоги встречаются довольно часто, поэтому во всех «классиках» элементы электропроводки могут быть идентичными. Не стоит бояться таких машин, здесь все элементы понятны простому русскому человеку. Поэтому многие не покупают новые машины, а проводят тюнинг старых агрегатов и активно ими пользуются долгие годы.

Как защищены основные элементов проводки машины ВАЗ-2106?

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

Совет: при проведении работ по замене или ремонту осветительных приборов и проводки обязательно отсоедините от сети аккумулятор. Реле, выключатели, аккумуляторная батарея, свечи и даже обмотка реле в системе включения освещения и вентилятора в системе охлаждения не защищается предохранителями. Когда проводится прокачка тормозов на ВАЗ-2107 может возникнуть схожая проблема.

В случае повреждения одного из элементов цепи срабатывает предохранитель. При возникновении неисправностей основного комплекта предохранителей в работу включаются резервные, которые дополнительно установлены рядом с блоком зажигания. При обнаружении перегоревшего предохранителя недостаточно лишь заменить его — нужно детально изучить проводку и выяснить причину сгорания этой запчасти в ВАЗ-2106.

Схема электрооборудования и электропроводки должна помочь вам быстро найти и устранить неисправности в освещении фар, индикаторов приборной доски и других систем вашего ВАЗ-2106.

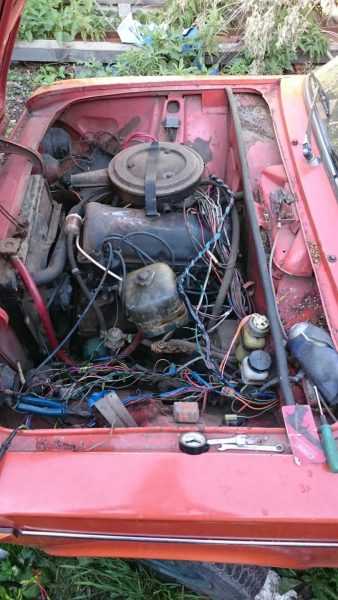

Подкапотная проводка

Основная часть электрической проводки расположена в моторном отсеке, где размещены главные элементы, электронные и механические датчики автомобиля. Значительное количество проводов снижают общий эстетичный вид мотора, опоясанный множественным количеством кабельной проводки

Для удобного обслуживания механических компонентов двигателя производитель укладывает проводку в пластиковую оплётку, исключив её перетирание о металлические элементы кузова и скрывая её в полостях кузова вне поля зрения, чтобы она не отвлекала внимание от силового агрегата

Под капотом электрическая проводка обеспечивает подключение основных элементов силового агрегата

Под капотом на двигателе размещено множество вспомогательных элементов, потребляющих или генерирующих электрическую энергию как стартер, генератор, датчики. Все приборы соединены между собой определённым образом и в порядке, отражённом на электрической схеме. Провода закреплены в безопасном и незаметном месте, что исключает их наматывание на движущиеся элементы шасси и мотора.

Внутри моторного отсека размещены провода заземления, плотное соединение которых допустимо только на гладкой металлической поверхности. Надёжный контакт заземления через кузов автомобиля обеспечивает единую цепь обратного тока от минусовой клеммы аккумулятора, являющейся «массой» транспортного средства. Собранные в пучки кабели от датчиков уложены в защитный кожух, обеспечивающий изоляцию от тепла, жидкостей и радиопомех.

В систему проводки, размещённой в подкапотном пространстве, входят:

аккумулятор;
стартер;
генератор;
модуль зажигания;
высоковольтные провода и свечи зажигания;
многочисленные датчики.

Блоки плавких предохранителей: конструкция и замена

Основное электрооборудование авто защищается блоками предохранителей. Устройство представляет собой две линейки плавких предохранителей, закрепленных двумя гайками к корпусу автомобиля. Месторасположение — под панелью приборов слева от руля. Схема предохранителей, помимо основного и дополнительного блока, включает рычаг привода замка на капоте авто.

Проводка «шестерки» устроена таким образом, что основной блок предохранителей обеспечивает безопасность всех эл. систем, а дополнительный — цепи на привод системы охлаждения, поворотных указателей, аварийной сигнализации. Такая схема проводки обеспечивает безопасность всем подключенным приборам и устройствам. Если сила тока в какой-либо из защищенных цепей перешагнет пороговое значение, предохранительная нить расплавится, а цепь разомкнется.

Владельцам ВАЗ 2106 следует знать, что старая конструкция предохранителей уже давно изжила себя, так как при каждом срабатывании они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами ведет к их обгоранию. Таким образом, необходима замена блоков плавких предохранителей. Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. При подгорании контактной части необходима замена предохранителей, чистка посадочных гнезд.

Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, меняя их на современные ножевые предохранители, которые обеспечивают:

более плотный контакт с посадочным гнездом;
при сработатывании — моментальный отвод тепла не допускает перегрева.
