Подключение ближнего, дальнего и противотуманного света
Схема включения фар и противотуманного света в задних фонарях ВАЗ 2104 аналогична соответствующим схемам ВАЗ 2105 и ВАЗ 2107.
Схема включения фар и задних противотуманок одинакова у всех классических моделях ВАЗ: 1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трех-рычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари; 7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп; 9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме 30 генератора; В — выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу;2 — к лампе стоп-сигнала; 3 — к лампе габаритного света;4 — к лампе противотуманного света;5 — к лампе света заднего хода; 6 — к лампе указателя поворота

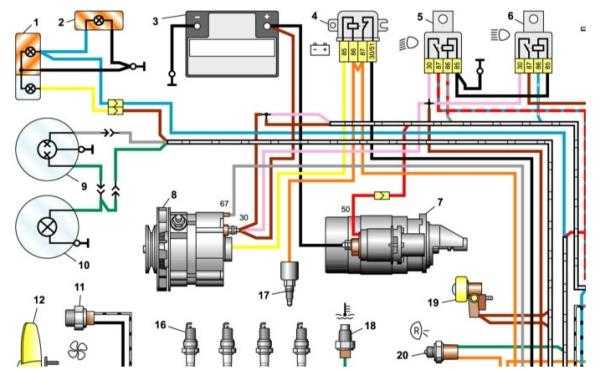

Левая верхняя часть схемы электропроводки ВАЗ-2106
Данная схема позволяет рассмотреть элементы передней части машины. Здесь указаны:
- Боковой левый и правый указатель поворота (1);
- Несколько подфарников (2);
- Наружные (3) и внутренние (4) образцы фар;
- Подключенный звуковой сигнал (5).
Далее располагаются внутренние элементы электропроводки машины, которые скрыты под капотом и кузовом. Сюда относятся:
- Клеммы электродвигателя обоих вентиляторов, входящих в систему охлаждения движка ВАЗ-2106 (6);
- Комплект датчиков, отвечающих за своевременное включение электродвигателя (7);
- 2 типа реле — один используется при включении звукового сигнала(8), а другой при регулировании работы электродвигателя системы охлаждения (9);
- Небольшой регулятор напряжений в машине (10);
- Катушки системы зажигания автомобиля (11);
- 2-ой электродвигатель, который отвечает за работу омывателя лобового стекла (12);
- Один из главных датчиков ВАЗ-2106 — он определяет уровень тормозной жидкости в машине и своевременно подает владельцу команду о несоответствии положенным нормам (13);
- Также в центре схемы отмечены распределитель системы зажигания (14) и двигатель для работы стеклоочистителя (15).
Завершает эту часть схемы следующее электрооборудование:
- Комплект свечей зажигания машины (16);
- Датчики, следящие за лампой давления смеси масла (17) и редуктор с указателем этого давления на панели (18);
- Также показано подключение датчика указателя текущей температуры в охлаждающей жидкости двигателя (19) и подкапотной лампы ВАЗ-2106 (10).
Совет: при возникновении проблем с работой двигателя и конкретно ходовой части сначала проверьте с помощью таблицы давление в шинах автомобиля — все ли колеса правильно накачаны? Затем приступайте к изучению проблем с проводкой!
Признаки неисправностей
Различается несколько видов состояния электроцепи «пятерки», когда автовладельцам приходится искать неисправность:
- Машина не может ехать. В принципе, причин этому может быть множество. Это могут быть и поломки определенных узлов и механизмов, либо же проблемы в работе электроцепи.
- Машина может ехать, однако электрическое оборудование функционирует некорректно.

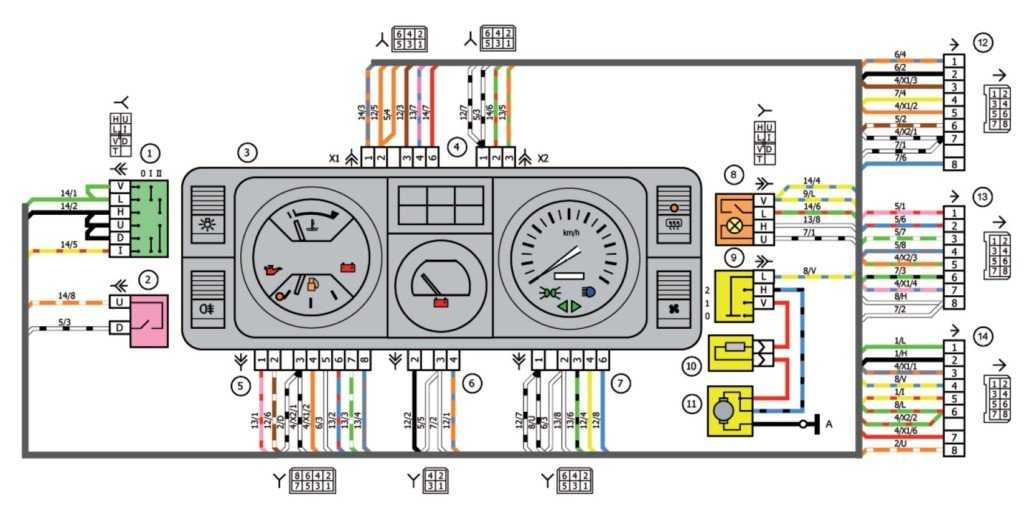

Схема подключения приборной панели для «пятерки»
В том случае, если пытаясь завести мотор, этого сделать не выходит, а бензин без проблем поступает в агрегат, вероятнее всего, проблему необходимо искать именно в цепи:
- Как сказано выше, инжекторные версии более сложные в плане электропроводки и оборудования. Как показывает практика, в большинстве случаев проблема заключается именно в системе управления ДВС. К примеру, если система транспортного средства не может обрабатывать сигналы с регуляторов и, соответственно, передавать сигналы на вспомогательные механизмы, вероятнее всего, проблема именно в цепи.
- В том случае, если у вас карбюраторная «пятерка», то для начала необходимо произвести диагностику свечей зажигания, а также высоковольтников. Бывает такое, что высоковольтные провода перегибаются или на них окисляются контакты, что приводит к проблемам в эксплуатации авто. Кроме того, целесообразно произвести проверку работоспособности катушки зажигания и трамблера.
По факту на любых версиях ВАЗ 2105, будь то инжектор или карбюратор, одной из основных причин некорректной работы оборудования являются контакты. Они окисляются или подгорают, в результате чего могут возникнуть сложности в работе оборудования, в частности, освещения в салоне или внешней оптики (автор видео — Макс Рублев).
Диагностика поломки
Как правильно проверить электроцепь авто:
- Сначала произведите диагностику цепи на участке от генератора до катушки. Удостоверьтесь в том, что контакты на этом участке не имеют окислений, возможно, присутствуют обрывы. Если есть окисления, то контакты нужно просто зачистить. Плохие провода необходимо заменить.
- Проверьте работоспособность катушки. Вам необходимо узнать, есть ли искра. Достаньте один высоковольтный провода и поднесите его к металлу. При попытке запустить двигатель между контактом кабеля и металлом должна проскакивать искра. Если ее нет, то необходимо более тщательно произвести диагностику основных компонентов системы зажигания.
- Также произведите диагностику работоспособности свечей зажигания и трамблера. Иногда невозможность запуска двигателя обусловлена образованием нагара на свечках, если это так, то от налета необходимо избавиться. Причин появления нагара может быть множество, подробнее о них, а также вариантах избавления читайте .
Коммутация в салоне ВАЗ 2104
По отношению к взятым за основу схемам от ВАЗ 2105 и 2107 электрооборудование салона ВАЗ 2104 и 21043 дополнено:
- очистителем заднего стекла, который включается клавишей на приборной панели;
- плафоном освещения задней части кузова.
Очиститель заднего стекла состоит из моторедуктора, рычага и щётки. Моторедуктор, как и электродвигатель омывателя лобового стекла, можно разобрать. Электрическая цепь очистителя и омывателя защищена предохранителем №1, а цепь плафона — предохранителем №11. Электропитание к подсветке, обогревателю и очистителю заднего стекла подводится с помощью жгута проводки.
Электрооборудование задней части ВАЗ 2104: 1 — монтажный блок; 2 — выключатели плафонов, расположенные в стойках передних дверей; 3 — выключатели плафонов, расположенные в стойках задних дверей; 4 — плафоны; 5 — выключатель очистителя и омывателя заднего стекла; 6 — датчик указателя уровня и резерва топлива; 7 — плафон освещения задней части кузова; 8 — элемент обогрева заднего стекла; 9 — электродвигатель омывателя заднего стекла; 10 — задние фонари; 11 — фонари освещения номерного знака; 12 — электродвигатель очистителя заднего стекла
Что входит в электросхему?
Схема электрооборудования ВАЗ состоит из многих компонентов. Речь идет о генераторе, аккумуляторе, оптике, блоках предохранителей, контрольных лампах, а также приборной панели и прочих компонентах. Речь идет как об инжекторе, так и карбюраторных двигателях. Провода системы маркируются разными цветами, они соответствуют тем, которые отмечаются на схемах, это дает возможность автовладельцу не запутаться в ходе диагностики цепи и ремонте.

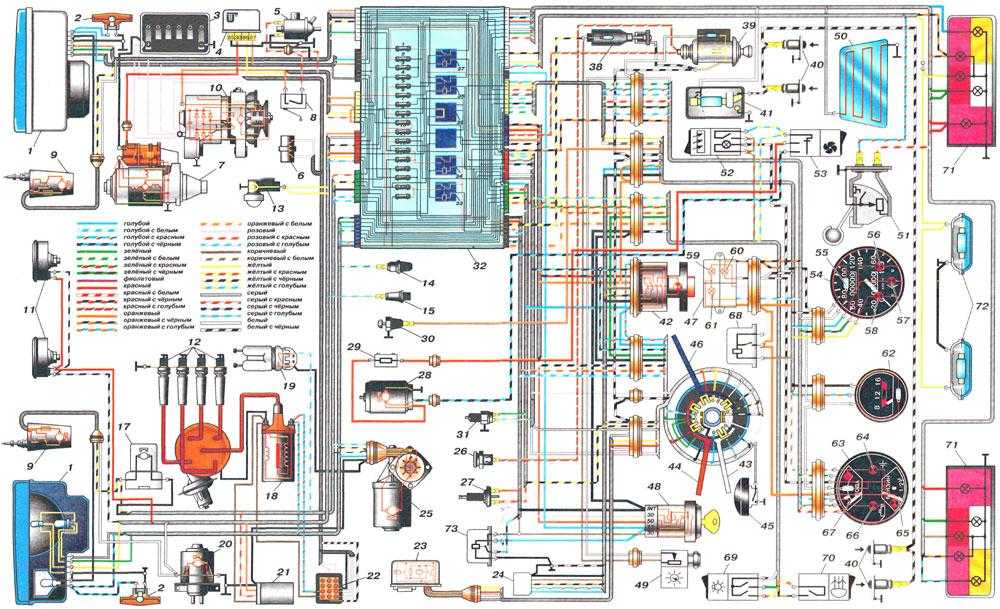

Полная электросхема для отечественной «пятерки»
Сама схема электропроводки ВАЗ 21053 карбюратор или инжектор в целом дает полную картину цепи, без какой-либо конкретики и объяснений. Соответственно, в сервисном мануале к транспортному средству должны идти дополнительные приложения, объясняющие предназначение электрических устройств. В любом случае, одним из основных компонентов цепи является система зажигания. В целом в ней нет ничего сложного, но во время проведения ремонта легко запутаться в проводке, которая идет от реле к блоку с предохранителями и от к блоку.
Также система проводки включает в себя электросхему приборной панели и запуска мотора. Практически все оборудование «пятерки» обозначается отдельными приложениями в сервисном мануале, что во многом облегчает процедуру ремонта и диагностики. К примеру, автовладельцы часто сталкиваются с проблемой некорректно работающий указателей поворотов, а также противотуманной оптики.
Вполне возможно такое, что устройства отказываются нормально функционировать при некорректно работающем генераторе. Разумеется, при наличии схемы обнаружить неисправность будет значительно легче. Следует отметить, что инжекторные версии, в отличие от карбюраторных, более сложные в силу наличия дополнительных датчиков и регуляторов, форсунок и прочих компонентов.
Замена электропроводки ВАЗ 2104
При сбоях в подаче питания на электрооборудование прежде всего следует проверить целостность электрической цепи. Для этого необходимо:
- Обесточить проверяемый участок, отсоединив минусовую клемму аккумулятора или соответствующий предохранитель.
- Подключить контакты мультиметра к концам проблемного участка цепи, а один из щупов — к «массе».
- Если на табло мультиметра отсутствуют какие-либо показания, в цепи есть разрыв.
- Проводка меняется на новую.
Подбор проводов и замена проводки производится согласно схеме электропитания ВАЗ 2104. При этом используются штатные компоненты или компоненты от другой модели с подходящими характеристиками.Для замены проводки разбирается передняя часть салона. Провода недостаточной длины наращиваются, а соединения спаиваются и изолируются.Полностью заменить электропроводку ВАЗ 2104 своими руками практически невозможно. При возникновении такой ситуации лучше обратиться в автосервис.
Видео: замена проводки, предохранителей и реле классических моделей ВАЗ
Для замены проводки разбирается передняя часть салона. Провода недостаточной длины наращиваются, а соединения спаиваются и изолируются.
Видео: замена электропроводки в салоне и под капотом
Полностью заменить электропроводку ВАЗ 2104 своими руками практически невозможно. При возникновении такой ситуации лучше обратиться в автосервис.
Схема электрооборудования ВАЗ 21043 -21053 и 21041i (инжектор)
Модели ВАЗ 21043 и 21041i (иногда некорректно обозначается как 21047) имеют идентичные схемы электропитания. Всё электрооборудование этих автомобилей аналогично оборудованию ВАЗ 2107.

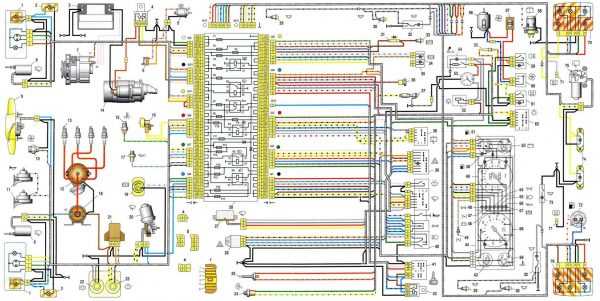

Модели ВАЗ 21043 и 21041i имеют одинаковые схемы электропроводки: 1 — блок-фары; 2 — боковые указатели поворотов; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар; 9 — электродвигатель вентилятора системы охлаждения двигателя; 10 — датчик включения электродвигателя вентилятора; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры тосола; 16 — подкапотная лампа; 17 — датчик сигнализатора недостаточного давления масла; 18 — катушка зажигания; 19 — датчик сигнализатора недостаточного уровня тормозной жидкости; 20 — моторедуктор очистителя лобового стекла; 21 — блок управления электропневмоклапаном карбюратора; 22 — электродвигатель насоса омывателя фар; 23 — электродвигатель насоса омывателя лобового стекла; 24 — выключатель света заднего хода; 25 — выключатель сигнала торможения; 26 — реле аварийной сигнализации и указателей поворотов; 27 — реле очистителя лобового стекла; 28 — монтажный блок; 29 — выключатели плафонов на стойках передних дверей; 30 — выключатели плафонов на стойках задних дверей; 31 — диод для проверки исправности лампы сигнализатора уровня тормозной жидкости; 32 — плафоны; 33 — выключатель сигнализатора стояночного тормоза; 34 — лампа сигнализатора уровня тормозной жидкости; 35 — блок сигнализаторов; 36 — штепсельная розетка для переносной лампы; 37 — лампа освещения вещевого ящика; 38 — переключатель очистителя и омывателя заднего стекла; 39 — выключатель аварийной сигнализации; 40 — трёхрычажный переключатель; 41 — выключатель зажигания; 42 — реле зажигания; 43 — эконометр; 44 — комбинация приборов; 45 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 46 — лампа сигнализатора заряда аккумутора; 47 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 48 — лампа сигнализатора включения указателей поворотов; 49 — спидометр; 50 — лампа сигнализатора резерва топлива; 51 — указатель уровня топлива; 52 — регулятор освещения приборов; 53 — часы; 54 — прикуриватель; 55 — предохранитель цепи противотуманного света; 56 — электродвигатель вентилятора отопителя; 57 — дополнительный резистор электродвигателя отопителя; 58 — электронасос омывателя заднего стекла; 59 — выключатель заднего противотуманного света с сигнализатором включения; 60 — переключатель вентилятора отопителя; 61 — выключатель обогрева заднего стекла с сигнализатором включения; 62 — переключатель наружного освещения; 63 — вольтметр; 64 — лампа сигнализатора включения наружного освещения; 65 — лампа сигнализатора включения дальнего света фар; 66 — дампа сигнализатора недостаточного давления масла; 67 — лампа сигнализатора включения ручника; 68 — тахометр; 69 — указатель температуры тосола; 70 — задние фонари; 71 — колодки для подключения к элементу обогрева заднего стекла; 72 — датчик указателя уровня топлива; 73 — плафон освещения задней части салона; 74 — фонари освещения номерного знака; 75 — моторедуктор очистителя заднего стекла
Экспортный вариант ВАЗ 2104 и ВАЗ 21043 дополнительно включают очиститель и обогрев заднего стекла. С 1994 года такая схема стала стандартом для всех выпускаемых четвёрок. После появления инжекторных моделей схема была несколько изменена. Это было также обусловлено появлением пятиступенчатой коробки передач, электрооборудования и салона от ВАЗ 2107, а также управляющих работой двигателя электронных узлов.
