Как заменить аккумулятор на всех автомобилях ВАЗ?
Примечание! На всех автомобилях семейства ВАЗ, аккумуляторная батарея заменяется практически одинаково, различия лишь могут быть в том, что аккумуляторная батарея будет крепится немножко другим способом, а скидывание клем, и снятие самого аккумулятора происходит так же! (Пример замены аккумулятора в этой статье, будет производится на разных автомобилях, один из которых при этом будет автомобиль ВАЗ 2109)
Снятие: 1) Сперва скиньте обе клемы, которые крепятся болтами к выводам на аккумуляторе, для этого:
1. Взяв в руки отвертку, выверните ей но не до конца гайку крепления клемы «-», и после чего скиньте клему «-» с вывода на аккумуляторе.
2. После того как вы скинули клему «-» сразу же переберитесь к клеме «+», и после чего таким же образом скиньте клему «+», ослабив для этого гайку которая крепит клему «+» к выводу.
2) Следом открутите все болты которые препятствуют снятию аккумулятора, допустим на ВАЗ 2109 один из таких болтов расположен внизу аккумулятора, он держит планку которая удерживает аккумулятор на своем месте и тем самым препятствует его снятию.
3) Затем выдвинете ручку аккумуляторной батареи и после чего потянув за неё, снимите аккумулятор с автомобиля.
Установка:
Если вы хотите устанавливать новый аккумулятор на автомобиль: 1) Для начала возьмите в руки новый аккумулятор, и после чего поставьте его на своё место надев на него все клемы и закрепив его точно так же, как и крепился старый аккумулятор.
Примечание! При установки аккумулятора надевайте сперва плюсовую клему, а уже после чего минусовую!
2) После его установки, установите прижимную планку которая его крепила, всё в том же обратном порядке снятию, но только всегда следите за тем что бы прижимная планка, встала строго так же как и была до этого.
Примечание! При обратной установке прижимной планки, на некоторых автомобилях включая так же ВАЗ 2109, прижимная планка должна быть установлена таким образом, что бы она упиралась в выступ, который находится на кузове автомобиля!
Если вы хотите устанавливать Б/У аккумулятор на свой автомобиль: 1) Перед тем как приобрести Б/У аккумулятор просмотрите его срок годности, который указан на нём, чем свежее аккумулятор тем лучше.
2) После чего проверьте уровень электролита в каждом его отсеке, вывернув для этого монетой или же отверткой каждую пробку, и после чего заглянув в эти отсеки, убедитесь что уровень электролита там не слишком мал, по необходимости доведите его до нормы.
Примечание! После покупки Б/У аккумулятора долейте электролит ровно до нижнего кончика верхний пластины, выше нижнего кончика лить не нужно!
3) Далее протрите весь аккумулятор с помощью тряпки, от пыли, грязи и других загрязнённых вещёств.
4) Следом установите его на место, надев сперва на него плюсовую клему, а затем минусовую клему и после чего закрепите обе клемы гайками.
Важно! 1) Запомните расположение обеих клем перед тем как снять аккумулятор, и после его повторной установке, устанавливайте клемы так же как и было ранее!
2) Не экономьте деньги на аккумуляторе, так как это он является сердцем вашего автомобиля, да и вообще это одна из таких вещей которую лучше всего нужно покупать новую, потому что купленный Б/У аккумулятор может очень быстро выйти из строя, в связи с этим будут лишние траты и скорее всего после быстрого выхода старого аккумулятора из строя, вы поедете и купите новый!
3) Для того что бы контакт был лучше, по возможности можно зачистить клемы и выводы аккумулятора обычной наждачной бумагой! (Об этом более подробно см. в статье под названием: «Правильное обслуживание аккумуляторной батареи»)
Дополнительный видео-ролик: Более подробно об том как поменять аккумулятор на машине, смотрите в видео-ролике который расположен чуть ниже:
- Особенности АКБ
- Параметры выбора
- Типы
- Емкость
- Пусковой ток
- Полярность
- Размеры
- Замена АКБ
- Видео – Подбираем новый аккумулятор
На ВАЗ-2107 бортовая электрическая сеть запитывается т двух источников – аккумуляторной батареи и генератора. Первый обеспечивает питанием пока двигатель не запущен, второй – после запуска. Но если генератор – это механическое устройство, которое при надлежащем уходе может отработать не один десяток лет, то АКБ со временем изнашивается до такой степени, что уже не может выполнять свои функции.
Основное назначение аккумуляторной батареи – запитать электричеством силовой электродвигатель (стартер), чтобы он смог раскрутить коленчатый вал и элементы системы зажигания, чтобы произошел запуск мотора, после чего роль источника питания берет на себя генератор.
Помимо стартера и системы зажигания аккумулятор питает до момента запуска мотора и остальные потребили авто, а также осуществляет подпитку в случае, когда нагрузка на бортовую сеть большая и генератор не справляется.
Полярность
Полярность аккумулятора ВАЗ-2107 характеризует положение выводов батареи для подключения к бортовой сети. Сейчас выпускаются АКБ двух видов по полярности – прямая и обратная. Этот параметр – вроде и мелочный, но если его не учесть, могут возникнуть проблемы с подключением к сети.
Определяется полярность очень просто – аккумулятор разворачиваем к себе «лицом» (выводы должны располагаться ближе к вам) и смотрим, где располагается «плюсовой» вывод. Если он слева – полярность прямая, справа – обратная.
Поскольку прямая полярность использовалась в Советском Союзе (ее еще дополнительно называют «российской»), то можно понять, что на ВАЗ-2107 используется именно она
То есть при выборе АКБ для этого авто, нужна батарея, у которой «плюс» располагается слева (но важно правильно разместить батарею перед собой при определении полярности).
Назначение блока предохранителей
Блок предохранителей это важнейший узел в электрической цепи автомобиля, который объединяет в себе все предохранительные разъёмы. Основное его назначение состоит в том, чтобы создать водителю удобные условия для замены перегоревших предохранителей. Согласитесь, если предохранители будут не в одном месте, а будут расставлены по всей машине, то это создаст определённое затруднение при их проверке.Рассмотрим отдельную ситуацию. Допустим двигатель автомобиля, по неизвестной нам причине не запускается. В данном случае, первое, что надо сделать — это проверить состояние предохранителей. Открыв крышку блока, мы можем быстро обнаружить перегоревший предохранитель и заменить его. Вот таким образом инженерная мысль, создавшая данный узел, помогает нам в кратчайшие сроки выйти из таких нестандартных ситуаций. Кстати — это не единственный вариант, когда проверка блока предохранителей позволяет быстро решить проблему. В заключение данного раздела добавим, что блок состоит из следующих деталей:
- Пластмассовый корпус блока.
- В корпусе закреплены держатели предохранителей.
- Пластмассовая крышка корпуса.
Находится блок предохранителей в салоне машины, со стороны водителя под панелью.
Рекомендация: Настоятельно рекомендуется беречь блок от механических повреждений. Предохранители всегда должны быть закрыты крышкой во избежание замыкания электрической цепи.
Схема катушки зажигания ВАЗ 2106
Штатная катушка зажигания ВАЗ 2106 представляет собой герметичный технический сосуд, наполненный специальным маслом, с магнитопроводом разомкнутого типа. Принципиальная схема системы зажигания расположена ниже:
где: 1 – генератор; 2 – замок зажигания; 3 – трамблер; 4 – кулачок трамблера; 5 – свечи; 6 – катушка зажигания; 7 – АКБ.
Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:
Проверка катушки зажигания:
- На начальном этапе необходимо узнать, как «приходит» ток на катушку зажигания, для чего: включаем зажигание и делаем мультиметром замер напряжения при включенном зажигании на контакте Б+ изделия и массы, который должен составлять 12 В. Если напряжение отсутствует, то причина – в замке зажигания.
- Чтобы завести «движок» в аварийном режиме, необходимо положительный провод с АКБ соединяют с креплением Б+ «бобины». Если же ток «приходит» на катушку зажигания при отсутствии искры, то необходимо протестировать резистентность обоих контуров (обмоток) изделия.
- Для произведения измерений значений резистентности обмотки первичного типа «крокодильчики» мультиметра подсоединяют к 2 контактам катушки по бокам изделия, при этом измеритель должен выдавать значения замеров 3-4 Ом.
- Для произведения измерений значений резистентности обмотки вторичного типа «крокодильчики» мультиметра подсоединяют следующим образом: первый – к основному выходному контакту катушки, а второй – к контакту сбоку, при этом измеритель должен выдавать значения замеров 7-9 кОм.
При рабочей катушке зажигания ВАЗ 2106, цена которой является допустимой для многих автолюбителей, причина, в основном, кроется в прерывателе-распределителе. Запрещается допускать длительную проверку на искровой «пробег» между проводкой и массой, это может спровоцировать дефект «бобины». Из-за увеличенного расстояния катушка зажигания «пробивает» изнутри.
Что необходимо знать об автомобильной электрической схеме
Информацию по электрооборудованию дополнительно можно скачать в одном архиве со электросхемой Ваз Базовый советский седан ВАЗ с двигателем объемом 1.
Штепсельная розетка для переносной лампы. Электродвигатель омывателя ветрового стекла. Генератор ваз
Контрольная лампа указателей поворота ваз Особенности схемы электрооборудования автомобилей ВАЗ Схема электрооборудования передней части автомобилей и монтаж передних пучков проводов на автомобилях ВАЗ и ВАЗ одинаковы.
Для того чтобы правильно эксплуатировать любое транспортное средство, необходимо предварительно изучить все его технические характеристики и, конечно же, электросхему к нему. Так, каждая графическая схема автомобильной электрической схемы должна включать в себя изображения элементов трех категорий: Источники питания, например, гальванические элементы их функция — вырабатывать электрический ток. В случае большого количества различных элементов трассы изображаются по отрезкам, с обязательным указанием мест разрывов и соединений на схеме.
См. также: Со 34 45 51 300 97 статус
Плавкие предохранители ВАЗ 2101, 2102
Основной пучок проводов — передний. Задний пучок проводов автомобиля ВАЗ Передний пучок 12 имеет три основные ветви. Поскольку по разным проводам протекает электрический ток различной силы, то и поперечное сечение жил проводов тоже различно.
Поэтому минусовые выводы всех приборов и исполнительных механизмов должны были иметь качественный контакт с металлическим кузовом. Распределитель зажигания. Блок предохранителей. Подкапотное пространство По требованию советских инженеров, специалисты компании Fiat переработали некоторые узлы в подкапотном пространстве. Реле стеклоочистителя.
Поэтому перед нами одна из первых массовых схем, которая практически без изменения перешла из автомобиля Fiat на ВАЗ Жигули. Поэтому у автомобилей ВАЗ и ВАЗ одного года выпуска нет отличий в схеме электрооборудования передней части автомобилей. Реле-прерыватель контрольной лампы стояночного тормоза.
Зачем нужны предохранители
«Где тонко, там и рвётся» — именно так гласит народная мудрость. В данном случае она вполне подходит для определения главной задачи, которую выполняет автомобильный предохранитель. Если быть более конкретным, то предохранитель служит для размыкания электрической цепи, в которой по определённым причинам значительно увеличилась сила тока. Это необходимо для того, чтобы избежать короткого замыкания, которое может привести к возгоранию и пожару в автомобиле. Каждый отдельный предохранитель в блоке выполняет свою определённую задачу по защите конкретного агрегата или электроустройства. Ниже приводится перечень назначений каждого предохранителя.
- 1 (16 А) — звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель розетка переносной лампы.
- 2 (8 А) — электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла.
- 3 (8 А) — дальний свет левой фары, контрольная лампа дальнего света.
- 4 (8 А) — дальний свет правой фары.
- 5 (8 А) — ближний свет левой фары.
- 6 (8 А) — ближний свет правой фары.
- 7 (8 А) — габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника.
- 8 (8 А) — габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека.
- 9 (8 А) — датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня зарядки аккумуляторной батареи, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок»).
- 10 (8 А) — генератор (обмотка возбуждения), регулятор напряжения.
Примечание: Настоятельно рекомендуется устанавливать предохранители, соответствующие необходимому номиналу. Если положено ставить предохранитель на 8 А, следовательно, такой предохранитель и нужно поставить. Ни в коем случае нельзя заменять его предохранителем на 16 А.
Следует отметить, что схема электрооборудования автомобиля ваз 2101 — односторонняя. Это означает, что все отрицательные провода от электроустройств и электроагрегатов подсоединены к кузову машины, то есть к «массе». Как было уже упомянуто, предохранители выполняют защитную роль в электроцепи и если они перегорают их естественно необходимо заменить. Заменить предохранитель можно самому, то есть своими руками. Но для этого необходимо в первую очередь определить, что предохранитель действительно перегорел. Это можно сделать двумя способами — визуально и с помощью прибора (тестер).
На фотографии выше показано, как выглядит перегоревший предохранитель в сравнении с исправным устройством. Перегоревший изображён с левой стороны. На фотографии чётко видно, что, по сравнению с исправным, у него перегорела перемычка. Однако не всегда разрыв электроцепи может произойти из-за перегорания перемычки. Могут просто окислиться вставные ножи устройства и тогда его проверку необходимо проводить с помощью тестера. Если вы самостоятельно не можете это выполнить, обратитесь в сервисный центр.
Примечание: Прежде чем менять предохранитель, необходимо выяснить причину его выхода со строя. А для этого рекомендуется просмотреть всю цепь, в которую он включён. В особенности тщательно необходимо просмотреть агрегаты и устройства, за сохранность которых он отвечает.
Способы устранения поломки
Если вы обнаружили хоть один из вышеперечисленных симптомов неисправности, то в первую очередь обратите внимание, не загрязнилось ли устройство и нет ли на нем механических повреждений. Чтобы это сделать необходимо в первую очередь снять устройство
Сделать это несложно и из инструментов нам понадобиться лишь ключ на 10.
- Первым делом выключаем зажигание.
- Находим датчик положения коленчатого вала.
-
Отсоединяем разъемы.
Отсоединяем провода
-

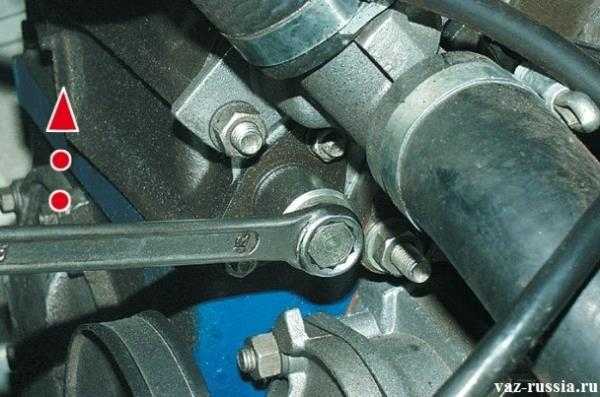

С помощью ключа откручиваем болт, закрепляющий устройство.
Выкручиваем болт
-
Снимаем датчик положения коленвала из кронштейна.
Снимаем ДПКВ
Внимательно осматриваем, нет ли повреждений, в случае если такие обнаружены, то лучше сразу отправляться в магазин за новым.
Это устройство можно проверить и самому, для этого лишь достаточно определить сопротивление обмоток. Показания омметра должны быть в пределах 550-570 Ом. Если показания соответствующие, то, возможно все дело в проводке. Поочередно проверьте все провода и соединения. Не пытайтесь отремонтировать датчик коленчатого вала на автомобилях ВАЗ — он не подлежит ремонту.
Перед установкой обязательно протрите место усадки, оно должно быть чистым от грязи пыли. Далее, поставьте датчик вала и закрутите болт. После подсоединения проводов можно считать работу завершенной. Как видите, вся процедура достаточно проста. Если вы хотите получить еще дополнительную информацию, или не поняли где вал находится, то посмотрите предлагаемое нами видео.
Коммутация в салоне ВАЗ 2104
По отношению к взятым за основу схемам от ВАЗ 2105 и 2107 электрооборудование салона ВАЗ 2104 и 21043 дополнено:
- очистителем заднего стекла, который включается клавишей на приборной панели;
- плафоном освещения задней части кузова.
Очиститель заднего стекла состоит из моторедуктора, рычага и щётки. Моторедуктор, как и электродвигатель омывателя лобового стекла, можно разобрать. Электрическая цепь очистителя и омывателя защищена предохранителем №1, а цепь плафона — предохранителем №11. Электропитание к подсветке, обогревателю и очистителю заднего стекла подводится с помощью жгута проводки.
Электрооборудование задней части ВАЗ 2104: 1 — монтажный блок; 2 — выключатели плафонов, расположенные в стойках передних дверей; 3 — выключатели плафонов, расположенные в стойках задних дверей; 4 — плафоны; 5 — выключатель очистителя и омывателя заднего стекла; 6 — датчик указателя уровня и резерва топлива; 7 — плафон освещения задней части кузова; 8 — элемент обогрева заднего стекла; 9 — электродвигатель омывателя заднего стекла; 10 — задние фонари; 11 — фонари освещения номерного знака; 12 — электродвигатель очистителя заднего стекла
Видео – Подбираем новый аккумулятор
Добро пожаловать! Реле лампы заряда АКБ — данное реле работает по следующему принципу, от генератора а именно от диодного моста который в нём находиться, подаётся ток в 12 вольт на реле, силы данного тока хватает для того чтобы разомкнуть два контакта которые внутри реле находятся, то есть на катушку которая располагается в реле от генератора (Когда машина заведена) идёт ток и внутри этой катушки ещё установлен сердечник, так вот этот сердечник притягивает к себе пластину и тем самым контакты размыкаются и лампа которая говорит о том что заряд АКБ мал, после этого не горит, но если контакты по каким либо причинам не будут размыкаться то лампа которая говорит о том что заряд АКБ мал, будет гореть постоянно, поэтому учтите это и первым делом заряжайте АКБ, а вторым уже на реле обратите своё внимание.
Примечание! Для того чтобы произвести замену данного реле, вам нужна будет только лишь одна отвёртка!
- Замена реле лампы АКБ
- Дополнительный видео-ролик
Где находиться реле лампы заряда АКБ? Он располагается в правой части автомобиля если смотреть по ходу её движения, данное реле на самом деле очень легко найти, главное не перепутать потому что рядом с ним ещё несколько реле установлено, в общём отройте капот у автомобиля и на правой передней части к кузову закреплено это самое реле которое носит индекс «РС-702» (Оно указано красной стрелкой), над этим реле располагается вырез в кузове на этот вырез ещё синяя стрелка направлена, так с расположением разобрались ещё пару слов скажем, на счёт индекса мы уточнили специально потому что не известно какие надписи останутся на реле которые установлены на старых автомобиля, может их вообще у вас по сути и не быть, но если у вас установлено реле с какими то другими надписями (Другая маркировка) и вы проездили на нём достаточно больше количество времени и он вас ещё не подводил (Всегда показывал когда заряда АКБ не хватает), то ставьте именно это же реле а не какое либо другое.
Когда нужно менять реле лампы заряда АКБ? На счёт лампы мы бы хотели с вам ещё поговорить, есть люди которые не знают обо всех приборах которые присутствуют в автомобиле, со временем человек же начинает понимать после того как он изучит свою машину, но по началу многого непонятно, поэтому ниже на примере панели приборов автомобиля ВАЗ 2106 мы указали стрелкой на ту самую лампу которая оповещает в тот момент когда зарядки у АКБ не хватает и его нужно под зарядить, первым же делом соответственно заряжайте, потом проверяйте реле (Есть некоторые люди которые на реле и на предохранители никогда не смотрят, а идут в автомагазин и сразу же покупают новый аккумулятор, так делать не нужно, особенно если у вас аккумулятор относительно новый), если же все приборы у вас на панели потухли то предохранитель соответствующий на них смотрите, если он перегорел то в таком случае заменяйте его на новый.
Примечание! При выходе из строя этого реле, как вы уже поняли основная неисправность это гореть лампа заряда АКБ которая на фото выше стрелкой указана будет, а гореть она будет потому что контакты между собой будут соединены и не смогут разъединиться, или какой либо проводок может с реле у вас соскочил, тоже их проверьте!
Электросхема ВАЗ-21011 и ВАЗ-21013
Детальная электросхема проводки данных моделей волжского автозавода включает в себя следующие элементы:
- Передняя оптика автомобиля.
- Поворотные фары, установленные спереди.
- Боковые поворотные оптические устройства.
- Батарея.
- Реле контрольного светового индикатора фиксации разряда АКБ.
- Реле активации ближнего освещения оптики.
- Реле активации дальнего освещения оптики.
- Генераторный узел.
- Стартерный механизм.
- Источник света под капотом машины.
- Свечи, установленные под капотом.
- Датчик давления моторного масла.
- Датчик определения объема антифриза.
- Звуковые сигналы.
- Распределительный механизм — трамблер.
- Моторедукторный узел системы стеклоочистки.
- Лампочка определения уровня «тормозухи».
- Катушка зажигания.
- Электромотор системы очищения лобового стекла.
- Регуляторное устройство уровня напряжения в бортовой сети.
- Электродвигатель для включения и управления режимами печки.
- Световой индикатор для освещения пространства в бардачке.
- Добавочный резисторный элемент электрического мотора отопительной системы.
- Штепсельная розетка для переносной лампочки.
- Выключатель индикатора стояночного тормоза.
- Переключатель тормозных сигналов.
- Прерывательное реле поворотных указателей.
- Переключательный механизм для управления системой освещения при движении задним ходом.
- Монтажный блок с предохранительными элементами.
- Прерывательное устройство контрольного светового индикатора стояночного тормоза.
- Реле системы стеклоочистки.
- Рычаг в салоне авто для изменения режимов работы отопительного узла.
- Прикуриватель.
- Переключательные устройства осветительных приборов, установленных в стойках задних дверей.
- Переключатели плафонов, расположенных в стойках передних дверей.
- Осветительные приборы салона автомобиля.
- Замок зажигания.
- Контрольный щиток.
- Датчик определения температуры хладагента в системе охлаждения.
- Лампочка активации дальнего освещения оптики.
- Лампочка обозначения внешних осветительных приборов.
- Лампочка на контрольном щитке поворотных огней.
- Контрольный световой источник заряда АКБ.
- Лампочка определения давления моторной жидкости.
- Лампа ручного тормоза, а также уровня тормозной жидкости.
- Контроллер выявления объема горючего в баке.
- Лампочка определения резерва топлива.
- Осветительное устройство приборной панели.
- Переключательный механизм для включения лампочек головного освещения.
- Переключатель поворотных огней.
- Кнопка активации звукового сигнала.
- Выключатель обмыва ветрового стекла.
- Рычаг для переключения интенсивности работы системы стеклоочистки.
- Выключательный механизм наружного света машины.
- Кнопка света в контрольном щитке.
- Датчик объема топлива и его резерва в баке.
- Осветительное устройство багажного отсека.
- Задняя оптика.
- Осветительные приборы заднего номера авто.
- Фара освещения дороги при движении задним ходом.
Электрооборудование
- Блок предохранителей
-
Генератор
- Натяжения ремня генератора
- Проверка генератора на стенде
- Разборка генератора
- Снятие генератора
-
Устройство стартера
- Проверка стартера на стенде
- Разборка стартера
- Снятие стартера
-
Система зажигания
- Замок зажигания
- Замена катушки зажигания
- Замена свечей
- Проверка распределителя зажигания на стенде
- Ремонт распределителя зажигания
- Регулировка зажигания
- Регулировка угла замкнутого состояния контактов
- Устройство распределителя зажигания
- Установка распределителя зажигания
- Замена датчиков
- Замена регулятора напряжения
- Замена стеклоочистителя
- Замена фары
- Замена ламп
- Комбинация приборов
- Проверка приборов
- Регулировка света фар
- Схема наружного освещения
- Устройство звукового сигнала
- Расположение реле
- Снятие комбинации приборов
- Схема электрооборудования ваз 2101
- Схема электрооборудования ваз21011
- Устройство стеклоочистителя
- Электродвигатель вентилятора отопления
Замена переднего крыла
При незначительных повреждениях, не снимая крыла, его рихтуют и красят. После рихтовки обязательно проверяют состояние внутреннего противокоррозионного покрытия; при необходимости восстанавливают. При значительных деформациях крыла и разрывах заменяют его, для чего снимают бампер, капот, антенну, переднюю дверь, а с крыла — осветительные приборы и облицовочную накладку. Высверливают сверлом диаметром 6-7 мм точки контактной сварки сточного желобка с элементами кузова на длине 900 мм и отсоединяют желобок от кузова тонким плоским зубилом с отогнутым концом. Тонким острозаточенным зубилом срубают или срезают шлифовальной машинкой по крылу соединения:
- с панелью передка на длине 208 мм от фары вниз (отступив 2-3 мм от линии соединения);
- с передней стойкой боковины длиной 580 мм (5 мм от линии изгиба вертикального усилителя);
- с нижней частью боковины кузова по вертикали 120 мм и горизонтали 180 мм (от кромки крыла 25 мм).
Удаляют тонким зубилом оставшиеся полоски крыла в соединениях с кузовом, рихтуют деформированные кромки и зачищают шлифовальной машинкой посадочные места элементов кузова и нового крыла. Удаляют грязь и ржавчину в полости, закрываемой крылом, и наносят цинкохроматный фунт ГФ-073. Устанавливают на место капот и дверь. Подгоняют новое крыло по месту посадки и прихватывают его захватами, выдерживая наружные зазоры с капотом и дверью. Приваривают крыло газовой сваркой по концам горизонтального усилителя (желобка) крыла, в местах соединения крыла с панелью передка и нижней накладкой боковины. Для газовой сварки используют латунный пруток Л62 или Л68. Проверяют положение крыла и зазоры крыла с капотом и дверью. Приваривают крыло контактной сваркой с шагом 40- 50 мм. При отсутствии контактно-сварочной машины допускается электросварка в среде углекислого газа проволокой Св-08Г1С или Св-08Г2С диаметром 0,8 мм.
В начало страницы
Источники
- http://ru.megasos.com/wiki/zamena-kryla-vaz-2101
- http://spike.su/index.php/Замена-переднего-крыла-ВАЗ-2101-2106-2107-классика.html
- http://vaz-2101-07.ru/6_kuzov/03.html
Источники электроэнергии
Самым популярным седаном СССР долгое время оставалась первая модель Жигулей. Как и у всех версий машин ВАЗ образца СССР, в «копейке» внедрено расположение электропроводов с применением одного проводника. Через этот провод, который имеет положительный заряд (+) и разветвляется на все электроприборы, на них подается питание. В качестве отрицательного заряда выступает металлический кузов машины, контакт к которому подходит при помощи минусовой клеммы аккумуляторной батареи (в народе — массы). Этот факт обязует всех автомобилистов отсоединять массу при ремонтах автомобиля, связанных с электропроводкой и кузовом.
Вся электрика в автомобиле ВАЗ 2101 имеет два источника электроэнергии.
| Источники | Их описание |
| Генератор | Самая важная часть электроустройств автомобиля. Он преобразует механическую энергию, которая вырабатывается при вращении коленвала мотора, в электроэнергию. |
| Аккумуляторная батарея (аккумулятор). | Является вспомогательным источником электрической энергии. Он подпитывает все элементы бортовой сети при заглушенном двигателе внутреннего сгорания, а также может способствовать запуску мотора. |
Подключение между этими элементами — параллельное. Номинальное напряжение в данной цепи составляет 12 В. Это такая величина напряжения (разности потенциалов), на которую рассчитаны источники и приёмники энергии при условиях нормальной работы и определенного уровня изоляции сети и оборудования.
В «копейке» значение напряжения колеблется около показателя 12 в зависимости от режима работы мотора. При высоких показаниях тахометра (высоких оборотах двигателя) величина напряжения может доходить до 14 В, а во время слишком низкочастотного вращения валов может достичь минимума в 11 вольт. Такой диапазон между значениями напряжений вполне допустим. При данном интервале любой электроприбор автомобиля может нормально работать без каких-либо перебоев.
Чтобы регулировать и корректировать вольтаж, вырабатываемый генератором, в схеме присутствует реле-регулятор. Он контролирует показатели напряжения, что выдаёт генератор. Во время выхода значения вольтажа за допустимые пределы при помощи реле подается сигнал на панель приборов посредством загорания контрольной лампы. Ведь слишком маленькое или излишнее напряжение оказывает пагубный эффект на аккумулятор. При недостаточном вольтаже батарея разряжается быстрее отведённого срока, а затем ей недостает времени зарядиться. Такая тенденция через некоторое время выведет из строя АКБ.
Если напряжение превышает допустимое значение, есть риск закипания электролита в аккумуляторе.
Функции электрической проводки моделей «шестерки»
Элементы электропроводки, как и любой другой элемент, который отвечает за функционирование автомобиля, в полном объеме обладает своими характеристиками, а схема электропроводки, в свою очередь:
- активирует электрические цепи путем использования замка зажигания ВАЗ 2106;
- соединяет с АКБ через блок ряда предохранителей;
- проводит электроток ключевых узлов.
Исходя из всего вышеуказанного, все неисправности нужно начинать искать с замка зажигания, потому что большая часть ответственности лежит именно на нем. Ключевой узел сам по себе не только отвечает за управление всей системой зажигания в машине, но и выполняет охранную функцию. Также он разрешает буксировку машины.
Как отрегулировать цепь на ВАЗ 2101-ВАЗ 2107?
1) Для начала ослабьте гайку натяжителя цепи.
Примечание! При отворачивание гайки, башмак натяжителя должен немножко перемещаться!
2) Если же башмак натяжителя цепи не перемещается, то освободите плунжер натяжителя, для этого: 1. Легонько ударьте молотком по гайке натяжителя.
3) Затем проверните болт коленчатого вала по часовой стрелки, до того пока он не начнет тяжело проворачиваться. (Обычно 1-го или же 1.5-ра оборота достаточно)
Примечание! О том как нужно проворачивать болт коленчатого вала, см. в статье, «Установка поршня четвертого цилиндра в положение ВМТ» (Метки выставлять не обязательно!)
Установка: 1) До упора закрутите гайку натяжителя цепи.
Важно! 1) Если вы не уверены на 100% в то что цепь «ГРМ» на вашем автомобиле нуждается в регулировки, то в таком случае проверьте натяжение цепи! (О том как проверить натяжение цепи на автомобиле, см. в статье «Проверка натяжения цепи на ВАЗ 2101-ВАЗ 2107»). Для новичков! Вопрос: Как выглядит башмак натяжителя цепи? Ответ:
Для новичков! Вопрос: Как выглядит башмак натяжителя цепи? Ответ:
Дополнительный видео-ролик: Просмотрев видео-ролик который находится чуть ниже, вы поймёте для себя принцип регулировки цепи «ГРМ» который наглядно воспринимается очень просто. А время которое у вас уйдёт на регулировку, не составит выше «10 мин». Приятного вам просмотра:
Установка новой цепи ГРМ ВАЗ 2106, равно как и его замена на ВАЗ 2110 — процедура, требующая немалых усилий и определенных навыков. В этой статье будет дана пошаговая инструкция выполнения этой процедуры, описан алгоритм замены башмака натяжителя, ремня генератора, успокоителя и звездочек без посторонней помощи.
