Схема подключения ПТФ
Но иногда случается так, что ПТФ отказываются включаться, причем не работать может как одна, так и обе фары. Причин того, почему не горят противотуманки на ваз 2114, может быть большое множество, но главная из них — появление окислов или коррозии в важных местах электрической цепи, идущей к фарам.
Перед тем, как рассмотреть все возможные причины более подробно, следует ознакомиться с принципиальной схемой подключения противотуманных фар к бортовой электросистеме автомобиля.
Выглядит она следующим образом:
На ней присутствуют следующие обозначения:
- прямоугольники розового цвета 10А — 10-ти амперные предохранители;
- Ф1 и Ф2 — противотуманные фары;
- значок заземления — подключение к массе;
- +12V — выход на «+» клемму аккумуляторной батареи.
Установка и подключению передних и задних ПТФ на ВАЗ 2113, 2114, 2115
Прежде чем приступить к монтажу противотуманок, потребуется подобрать определённый перечень инструментов и дополнительных элементов. Можно приобрести как готовый комплект для подключения, так и по отдельности подобрать необходимые запчасти. Когда все подготовлено, можно размечать на переднем бампере место под установку будущих фар.
На ВАЗ 2115 с завода есть штатные отверстия, а в случае с ВАЗ 2113 и ВАЗ 2114 потребуется поработать инструментом (лобзиком или дрелью). Если нет желания повреждать бампер, можно установить осветительные приборы на специальные кронштейны.
Под установку противотуманок в переднем бампере нужно сделать отверстия при помощи лобзика или дрели со свёрлами, предварительно выполнив разметку.
Можно ли устанавливать ксенон в ПТФ
Немало автовладельцев стремятся установить в противотуманные фары ксенон, аргументируя свои действия повышением эффективности освещения. Действительно ли это так? Давайте разберёмся. Прежде всего, при монтаже ксенона в штатные корпуса ПТФ происходит нарушение фокусировки, что связано с иным принципом работы в отличие от обычных ламп. Поскольку штатные противотуманки рассчитаны на работу определённых ламп, с ксеноном они попросту не справляются. Результатом таких изменений будет слишком сильное отражение в отражателе, лучи преломляются, свет становится размытым. Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Установка ксенона в ПТФ — решение далеко не самое удачное и эффективность от такого света сомнительная, поэтому от него следует отказаться.
При установке ксенонового света в штатные противотуманки нарушается фокусировка, что приводит к ослеплению встречных водителей.
Как можно установить ПТФ на ВАЗ 2113, 2114, 2115
Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец авто, опираясь на собственные возможности, предпочтения и пожелания. Основных способов установки ПТФ три:
- Приобретение бампера с предустановленными противотуманными фарами. Подобные детали в широком разнообразии представлены в тюнинг-ателье, где их можно приобрести и сразу установить. Регулировкой и подключением занимаются специалисты сервиса. Недостаток этого способа — слишком высокая стоимость работ.
Один из способов установки противотуманок — покупка бампера с уже встроенными ПТФ.
- Покупка бампера с отверстиями под фары. Приобретается модель бампера с отверстиями под «противотуманки» и сам комплект фар. В этом случае производится только установка ПТФ и монтаж бампера.
Передний бампер ВАЗ 2115 с отверстиями под противотуманные фары.
- Приобретение комплекта из «противотуманок» и облицовочных элементов. Самый популярный и простой способ — монтаж выполняется легко и быстро, не требует крупных затрат как в финансовом плане, так и в отношении трудозатрат.
Приобретение и последующая установка комплекта «противотуманок» из комплекта ПТФ.
Подключение проводки к монтажному блоку через реле
Реле с комплектом проводов.
- Первым делом открываем капот, находим монтажный блок и откручиваем по бокам два его крепления к кузову, снимаем крышку с монтажного блока.
- Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
- Берем установочный комплект: надеваем на реле провода из комплекта.
- Другие концы проводов добавляем в колодку проводов «7» и «8» согласно схеме.
- Обратно втыкаем колодки проводов в монтажный блок и крепим его обратно на родное место
- Далее крепим реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же монтажным блоком.
- Проводим длинны провода от колодок монтажного блока (которые мы уже установили) до противотуманнок и подсоединяем их. Так же крепим массу противотуманнок к кузову авто.
Расшифровка предохранителей и реле блока 2114-3722010-18
Автомобили ВАЗ-2114, 2115, 2113 первых моделей с карбюратором, имеют определенные отличия в модуле предохранителей.
Схема предохранителей и реле блока старого образцаТаблица 2. Расшифровка предохранителей и реле блока 2114-3722010-18
| Ток, А | Расшифровка предохранителей |
| F9 | Правая задняя противотуманка |
| F8 | Левая задняя противотуманка |
| F1 | Передние очистители фар в момент включения, контакты очистителей, клапан включения омывателя фар, контакты реле включения очистителей фар |
| F7 | Передние очистители фар в момент работы, обмотка реле включения очистителей, предохранитель печки салона, омыватель лобового стекла, редуктор и контролер времени очистителя заднего стекла, клапаны включения переднего и заднего омывателя, реле (обмотка) включения системы охлаждения ДВС, реле включения обогрева заднего стекла, освещение перчаточного ящика, лампа контроля обогрева заднего стекла |
| F16 | Указатели поворотников и включение аварийной сигнализации в режиме поворота, лампа контроля указателей, фонари заднего хода, редуктор и реле включение омыватели лобового стекла, обмотка генератора (при запуске), лампы контроля – тормозной жидкости, давления масла, заслонка карбюратора, ручного тормоза. Лампа табло «СТОП», вольтметр и указатель температуры охлаждающей жидкости |
| F3 | Освещение салона и задний стоп сигнал |
| F6 | Электрические стеклоподъемники, реле включения-отключения стеклоподъемников |
| F10 | Подсвета номерного знака, лампа подкапотного пространства, контрольная лампа на приборной панели (наружное освещение), подсвета приборной панели, лампа подсветки прикуривателя, подсветка отопительных рычагов |
| F5 | Реле включения вентилятора охлаждающей системы (электродвигатель), звуковой сигнал. |
| F10 | Левая передняя фара габаритов
Левая задняя фара габаритов. |
| F11 | Правая передняя фара габаритов
Права задняя фара габаритов. |
| F2 | Лампа контроля аварийной сигнализации, поворотники и реле отключения аварийной сигнализации. |
| F4 | Задний обогрев стекла, включение обогрева, переносная розетка, прикуриватель в салоне |
| F15 | Передний правый дальний свет |
| F14 | Передний левый дальний свет
Контролер включения света. |
| F13 | Левый ближний свет |
| F12 | Правый ближний свет |
| Реле цепи | |
| К1 | Омывателей фар |
| К2 | Аварийной сигнализации и поворотников |
| К3 | Стеклоочистителей лобового стекла |
| К4 | Контроля исправности ламп |
| К5 | Стеклоподъемников |
| К6 | Звукового сигнала |
| К7 | Обогрева заднего стекла |
| К8 | Дальнего света фар |
| К9 | Ближнего света фар |
Как подключить ПТФ ВАЗ 2114
Схема ПТФ ВАЗ 2114 не меняется вне зависимости от того, какой способ установки фар был выбран. Место установки выключателя ПТФ закрыто заглушкой на приборной панели, которую необходимо вытащить и установить на ее место кнопку, входящую в комплект, Перед началом работы следует отключить клемму “минуса” от аккумулятора. Порядок действий по подключению ПТФ к проводке авто следующий:
- снять декоративную решетку, находящуюся левее места установки выключателя “противотуманок” на приборной панели;
- открутить и извлечь динамик;
- вставить провода с колодками подключения, предназначенные для индикатора включения и питания ПТФ;
- вытащить заглушку и установить кнопку для включения ПТФ;
- надеть колодки проводов на кнопку;
- установить динамик и решетку на штатные места;
- открутить и отвести в сторону блок предохранителей, расположенный под капотом;
- продеть провода от реле и “противотуманок” к блоку предохранителей;
- вытащить разъемы Ш7 и Ш8, предназначенные для подключения ПТФ, из блока;
- подключить вывод 86 к массе, а 85 — на разъем 17 колодки Ш7;
- выводы 87 и 30 подключить к разъемам 1 и 8 колодки Ш8;
- плюсовые провода от фар подключить к разъемам 2 и 3 колодки Ш8;
- вставить разъемы в блок предохранителей свободной стороной внутрь последнего;
- закрепить блок предохранителей;
- установить реле ПТФ ВАЗ 2114 неподалеку от блока.
Остается подключить “минус” аккумулятора и проверить работоспособность установленных “противотуманок”.
Проверка работоспособности ПТФ на ВАЗ 2113, 2114, 2115

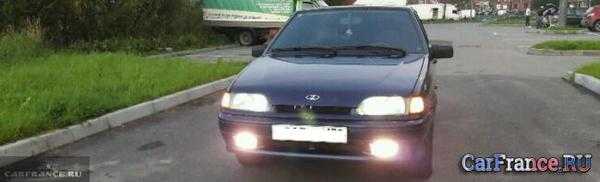

После того как осветительные приборы установлены и подключены, необходимо проверить, насколько всё корректно работает. Для этого достаточно включить габариты и нажать клавишу, подающую напряжение на реле ПТФ, после чего лампы фонарей должны загореться. Когда габариты выключаются, лампы ПТФ также должны погаснуть, независимо от положения кнопки противотуманок. После проверки работоспособности источника освещения потребуется отрегулировать световой поток таким образом, чтобы встречные водители не ослеплялись.
После установки и подключения проверяем работу ПТФ: при включении габаритов и нажатии на кнопку включения противотуманок фонари должны загореться, при выключении габаритов лампы должны погаснутьПротивотуманная оптика относится к необходимому осветительному оборудованию любого автомобиля. Такие приборы в значительной степени облегчают поездку в условиях плохой видимости. Если на определённой модели авто с завода не установлены ПТФ, монтаж можно провести самостоятельно. Для этого не потребуются специальные инструменты и особые навыки и знания.
Тяжелые погодные условия (дождь, снег, туман) сильно ухудшают видимость, тем самым снижая безопасность движения. Важную роль для снижения опасности при движении в условиях плохой видимости играет качественная система головного освещения, особенно противотуманные фары (ПТФ). Но ВАЗ 2114 изначально не комплектуется “противотуманками”, поэтому владельцам приходится их устанавливать самостоятельно или на СТО.
Как выбрать ПТФ
При выборе противотуманных фар следует обратить внимание на два параметра:
Цвет. Стекла ПТФ должны быть либо желтого, либо молочного цвета. Лучи такого спектра наиболее эффективны в туманной среде. Более того, ПДД разрешает установку ПТФ только таких цветов, поэтому, установив синие или иные “противотуманки”, можно получить административный штраф за нарушение правил.
Совет: с ПТФ с желтыми стеклами оптимально использовать белые лампы накаливания. И, соответственно, желтые лампы накаливания подходят к “противотуманкам” со стеклами молочного цвета.
Маркировка. Наличие на фаре буквы “Е” (возможно, с цифрами) говорит о сертификации фар в ЕС. Далее должна следовать латинская буква, обозначающая название и тип светового прибора. У ПТФ это должна быть буква”B”. Что входит в комплект ПТФ
Стандартная комплектация набора для установки противотуманных фар включает:
- фары с лампочками;
- комплект проводов;
- электромагнитное реле;
- кнопка включения ПТФ;
- схема подключения ПТФ ВАЗ 2114.
Устройство электрооборудования и противотуманных фар на ВАЗ-2114

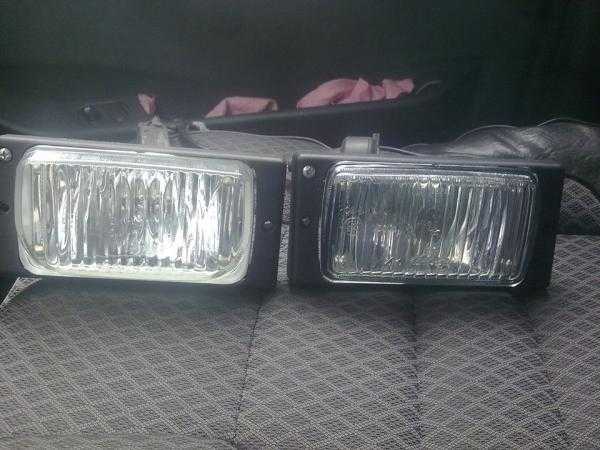

Общий вид противотуманных фар
Для того, чтобы понимать почему противотуманные фары вышли из строя необходимо немного знать о том, как устроено электрооборудование автомобиля в целом, а также схему подключения данного узла в общую электрическую цепь.
Итак, рассмотрим основную схему электрооборудования ВАЗ-2114:
Общая схема электрооборудования автомобиля включая ПТФ
А также, схемы непосредственного подключения противотуманных фар.
Причины выхода из строя
Теперь, когда разобраны все схемы электрического подключения противотуманных фар, можно перейти непосредственно к определению причин их неработоспособности или выхода из строя:
- Перегорание предохранителя.
- Сгорели лампочки.
- Окисление контактных соединений.
- Нет контакта на массу.
- Не работает кнопка.
- Отсутствует питание.
- Неверное подключение.
- Сломано реле.
Не горят лампы ПТФ (методы устранения неисправностей)
Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется – тестер, а вот для ремонта – набор отверток, ключей и некоторые запасные части.
Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.
Перегорание предохранителя
Схема предохранителей в монтажном блоке
Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Стоит отметить, что на каждую фару идет свой предохранитель, поэтому необходимо проверить в монтажном блоке те, которые отмечены F8 и F9. Номинально пропускаемый ток составляет 7,5А.
Сгорели лампочки
Еще одной частой причиной не работающих противотуманных фар становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа.
Новая лампа ПТФ и патрон вблизи
Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.
Окисление контактных соединений
Из-за плохой герметизации окислился контакт ПТФ
Зачастую, еще одной проблемой становится то, что разъёмы подключения противотуманных фар непосредственно к блок-фарам окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света.
Нет контакта на массу
Провод на массу с аккумулятора
Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.
Не работает кнопка
В процессе эксплуатации внутренние элементы кнопки выключения подвергаются износу и могут выходить из строя. Поэтому, еще одним этапом диагностики не работающих противотуманных фар становится кнопка. В этом случае, не работать будут обе блок-фары. Диагностировать неисправность можно двумя способами: прозвонить соединения кнопки мультиметром на сопротивление, или установить новую кнопку и попробовать включить фары.

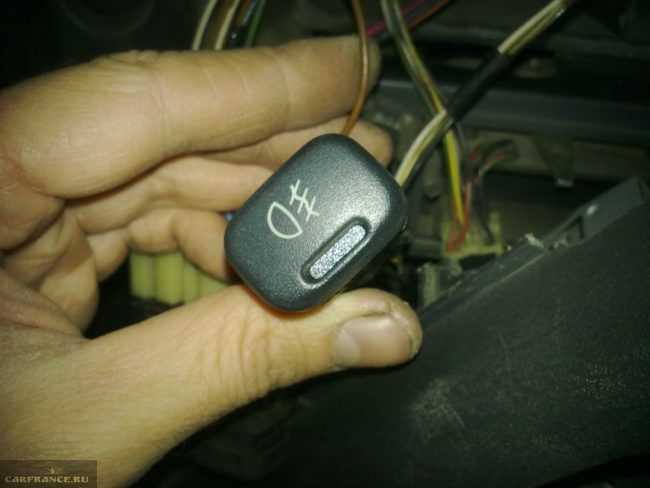

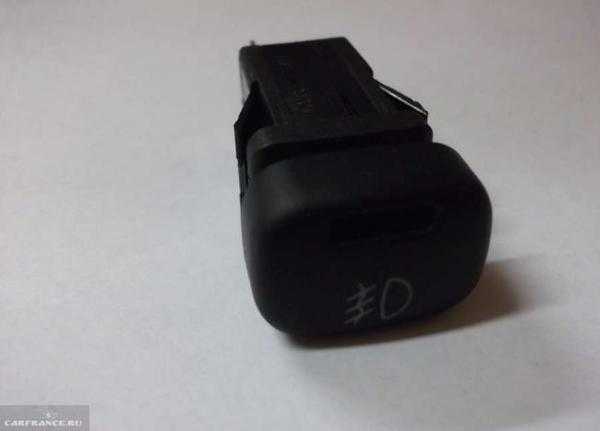

Кнопка включения противотуманных фар
Схема проверки питания противотуманных фар
Неверное подключение
Для устранения причины неисправности необходимо проверить все соединения согласно монтажной схемы подключения ПТФ и общей схемы электрооборудования автомобиля.
Сломано реле
Для того, чтобы всё работало правильно, как и в случае с фарами и стоп-сигналами, подключение противотуманных фар проводится через реле. Конечно, и оно не вечно – постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести из строя этот элемент.
Установочный комплект ПТФ, реле отмечено стрелочкой
Диагностика проводится по аналогии с кнопкой. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.
Отражатель в хлам!
Рассмотрим картинку выше. Поскольку отражатель уже изношен, то его «осколки» проникают в фару и «наносят вред» самой лампе. В данном случае, лампа будет перегорать очень часто, и, если вторая фара в таком же состоянии, то будут перегорать обе сразу! А владелец будет искать коротыш!
