Замена прокладки двигателя

На что необходимо обратить внимание

Болты для крепления головки блока в процессе эксплуатации удлиняются, поэтому перед сборкой необходимо проверить их длину, которая не должна превышать 95 мм.

Перед сборкой обязательно необходимо провести ревизию плоскости головки блока. При перегреве возможна деформация и для исправления необходимо, провести торцевание.

Крепящие болты должны затягиваться в определенной последовательности и необходимым усилием. Перед сборкой блок цилиндров крышка и комплектующие детали должны быть тщательно протерты, удалены налет гари, масла. Необходимо также проверить наличие двух втулок в блоке цилиндров, по которым производится центровка прокладки ГРМ при установке.

Инструменты

Менять прокладку лучше в гараже.

Хотя данную деталь можно заменить прямо возле дома, лучше проводить все операции по замене на смотровой яме. Для замены понадобятся следующие инструменты:

1. Комплект головок на трещотку. Головки должны быть от 10 до 19;
2. Ключ «Торкс»;
3. Несколько отвёрток;
4. Свечной ключ;
5. Динамометрический ключ.

Не лишней окажется и специальная жидкость WD-40, которая поможет при откручивании закисших болтов. Как свидетельствует практика подобных ремонтов, при разборке часто приходится применять и другие инструменты, поэтому их наличие никогда не помешает.

Процедура замены

Процесс замены происходит следующим образом:

1. Сначала нужно отключить аккумулятор, для этого снимается минусовая клемма.

2. Нужно отсоединить приёмную трубу глушителя.

3. Демонтируем карбюратор.

4. Далее нужно отсоединить все клеммы датчиков, а от свечей отсоединяются все провода.
5. Следующим этапом станет отсоединение вакуумного усилителя от впускного коллектора.

6. Отсоединяется датчик-распределитель.

7. Демонтируется топливный насос и корпус вспомогательных устройств.

8. Снимается ролик и ремень ГРМ.

9. Демонтируется шкив, после чего нужно снять крышку ГРМ.

10. Отсоединяются все шланги, которые идут к выпускному патрубку ГБЦ.

После этого останется открутить болты и снять голову блока. После снятия старой прокладки, нужно тщательно осмотреть поверхности соприкосновения головы и блока цилиндров. На них не должно быть грязи или остатков от старой прокладки.  Вся явные признаки загрязнений нужно устранить.

Установка новой детали

При установке нужно проконтролировать, чтобы отверстие, предназначенное для прохождения масла, находилось между третьим и четвёртым цилиндрами.

Перед установкой ГБЦ нужно обязательно проследить, чтобы клапаны первого цилиндра были закрыты. Болты нужно закручивать по определенной схеме, в четыре этапа.

Последовательность затяжки болтов ГБЦ.

Моменты затяжки для 8-ми клапанного двигателя

Момент затяжки болтов следующий:

1. Сначала они затягиваются до 20 Н·м.
2. Потом до 69,4–85,7 Н·м.
3. На третьем этапе болты доворачиваются на 90 градусов.
4. На последнем этапе требуется провернуть болты окончательно на 90 градусов.

Остальной процесс сборки идёт в обратной последовательности разборки. Обязательным условие является проверка зазоров на клапанах и регулировка натяжения ремня ГРМ.

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

• Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
• Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5…1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Повод для её замены

Причин для этого может быть много, как для машин с пробегом, так и для новых автомобилей. В большинстве случаев предсказать сроки её замены невозможно. Имеются отдельные признаки, по которым можно судить о необходимости такой операции, однако часто это наступает внезапно.

• Замечено появление капель моторного масла или охлаждающей жидкости в месте уплотнения головки и блока;
• Наличие выхлопа белесого цвета из выхлопной трубы является свидетельством проникновением охлаждающей жидкости из-за прогара прокладки;
• При проверке уровня масла на щупе замечено появление эмульсии белого цвета, это признак попадания ОЖ в систему смазки;
• Наличие масляных пятен в ОЖ, которые можно заметить в расширительном бачке или радиаторе;
• Пузырение охлаждающей жидкости является свидетельством прорыва выхлопных газов через прогар прокладки в систему охлаждения двигателя.

Момент затяжки

Болты закручиваются по схеме «от центра по краям». Затяжка производится в четыре этапа. На первом момент затяжки должен составлять 20 Нм. На втором – усилие от 70 до 85 Нм. Далее нужно довернуть каждый болт на 90 градусов. На заключительном, четвертом этапе болты повторно прокручиваются на 90 градусов. Затяжка производится динамометрическим ключом. Закручивать болты «на глаз» не стоит. При неправильной затяжке возможен повторный пробой или прогар прокладки.

Сборка навесного оборудования производится в обратной последовательности

Важно не прокручивать коленчатый и распределительный вал до того, как будет установлен ремень. Шкив распредвала устанавливается таким образом, чтобы выступающая часть ступицы поворачивалась к мотору

Проверьте натяжение ремня и соберите остальные узлы. На этом этапе замена прокладки ГБЦ ВАЗ-2112 (16 клапанов) успешно завершена. Осталось только долить тосол и запустить двигатель.

Что она собой представляет?

Эта деталь двигателей внутреннего сгорания служит уплотнителем места, в котором происходит соединение ГБЦ с блоком цилиндров. На двигателе имеется ещё одна прокладка, которая уплотняет крышку клапанного механизма с ГБЦ. Путать эти детали между собой нельзя, это совсем разные изделия, их конструкция, назначение и применение разное.Этой деталью происходит уплотнение сразу трёх раздельных, но связанных между собой систем двигателя. Это системы смазки, охлаждения и газораспределения. Именно из-за этого к ней применяются весьма высокие требования. В процессе сжатия топливной смеси в камере сгорания создаётся высокое давление, поэтому после каждого снятия ГБЦ нужно производить замену прокладки.

• Прокладки, изготовленные на безасбестовой основе, их характеризуют как изделия, которые хорошо восстанавливаются и имеют минимальную усадку;
• Изделия, изготовленные на основе асбеста. Отмечается их высокая термостойкость, наличие упругости и эластичности. Рекомендованы они для использования в качестве рем комплектов;
• Прокладки из металла. Считаются сегодня изделиями, которые обладают высокой эффективностью и качеством, позволяют равномерно распределять создаваемое давление по всей уплотняемой поверхности.

Головка блока цилиндров двигателей 2112 и 21124 (16v) — снятие и установка

Замечание. Головку блока цилиндров двигателя можно снять в сборе или после частичной разборки (снять распределительные валы). Оба варианта показаны на двигателе 21124 (1,6i). На двигателе 2112 (1,5i) работа выполняется аналогично (особенности см. в тексте).

1. Сливаем из двигателя охлаждающую жидкость (см. «Охлаждающая жидкость — замена»).

Если разборка головки блока цилиндров не требуется (например, для замены прокладки головки блока цилиндров), снимать ее следует в сборе с распределительными валами, корпусом подшипников, топливной рампой, датчиками давления масла и положения распределительного вала.

4. Отсоединяем верхнюю штангу крепления силового агрегата от кронштейна головки блока цилиндров (см. «Верхняя штанга крепления двигателей 2112 и 21124 (16v)»).

5. Торцовым ключом на 13 мм отворачиваем три гайки крепления кронштейна штанги.

6. Снимаем кронштейн со шпилек.

8. Ключом на 10 мм отворачиваем болт крепления наконечника провода «масса» и отсоединяем его от головки блока.

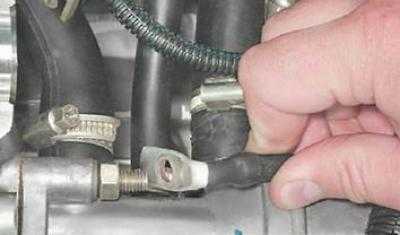

9. Ключом на 13 мм отворачиваем гайку крепления наконечника провода отрицательного вывода аккумуляторной батареи и снимаем наконечник со шпильки.

10. Чтобы не повредить разъемы датчиков, отсоединяем провода от датчиков температуры охлаждающей жидкости системы управления двигателем (см. «Датчик температуры охлаждающей жидкости — проверка и замена») и от указателя температуры (см. «Датчик указателя температуры охлаждающей жидкости — проверка и замена»), а также от датчика положения распределительного вала, если снимаем головку блока цилиндров в сборе (см. «Датчик положения распределительного вала — проверка и замена»).

11. Торцовым ключом на 13 мм отворачиваем две гайки крепления корпуса термостата.

12. Снимаем корпус термостата со шпилек головки блока цилиндров и, не отсоединяя шлангов, отводим его в сторону.

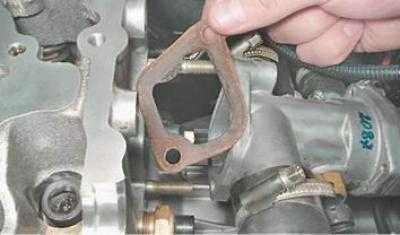

13. Снимаем уплотнительную прокладку.

14. Шестигранным ключом на 10 мм отворачиваем десять болтов крепления головки к блоку цилиндров в указанной последовательности.

Последовательность отворачивания болтов крепления головки

15. Снимаем головку с блока цилиндров в сборе.

. или со снятыми распределительными валами.

16. Снимаем прокладку головки блока цилиндров.

17. Чтобы не потерять, вынимаем две направляющие втулки из посадочных мест в блоке цилиндров.

1. Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

2. Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

3. Очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

Предупреждение! При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки недопустимо

4. Устанавливаем направляющие втулки головки в посадочные места блока цилиндров. Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

5. Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие углубления головки.

Предупреждение! Повторное использование болтов крепления головки блока цилиндров допускается только в том случае, если их длина не превышает 100 мм

6. Штангенциркулем или слесарной линейкой измеряем длину болтов. Болты длиной более 100 мм заменяем.

7. Перед установкой окунаем резьбовую часть болтов в моторное масло, и даем маслу стечь, выждав около получаса.

8. Устанавливаем в отверстия головки болты ее крепления. Динамометрическим ключом затягиваем болты крепления головки в три приема — сначала моментом 20 Н·м (2 кгс·м) затем доворачиваем болты на 90° и потом еще раз доворачиваем болты на 90°. При этом соблюдаем очередность, указанную на фото.

Последовательность затяжки болтов крепления головки

Дальнейшую сборку двигателя выполняем в обратной последовательности.

Замена Прокладки Гбц Ваз 2112 16 Клапанов

Как без помощи других поменять прокладки ГБЦ для ВАЗ-2112 16-ти клапанов

Реальная забота об автомобиле заключается не только лишь в поддержании его чистоты, да и в неизменном контроле технического состояния транспорта и, естественно, своевременном обнаружении поломок.

Только исправный автотранспорт сумеет нормально работать, а человек, движущийся в нем, будет в абсолютной безопасности.

Как можно самостоятельно обнаружить неисправность прокладки ГБЦ

Обладатели всех автомобилей, в том числе и ВАЗ-2112 16-ти клапанов, должны повсевременно осматривать свою машину, следить, не возникают ли под ней маслянистые пятна, прислушиваться, как работает движок транспорта.

Если при осмотре будут обнаружены маслянистые выделения, в том месте, которое является соединительным относительно ГБЦ и блока цилиндра, необходимо направить внимание на прокладку. В большинстве случаев такие потеки возникают из-за прогорания прокладки, а для устранения таковой неисправности нужна немедленная замена элемента ГБЦ для 16-клапанного мотора ВАЗ-2112

Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно

В большинстве случаев такие потеки возникают из-за прогорания прокладки, а для устранения таковой неисправности нужна немедленная замена элемента ГБЦ для 16-клапанного мотора ВАЗ-2112. Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно.

Как проводится замена прокладки ГБЦ своими руками

Перед тем как приступить к починке автомобиля, необходимо подготовить все инструменты, которые потребует замена прокладки ГБЦ на двигателе в 16 клапанов ВАЗ-2112:

• автомобильные ключи накладного и гаечного видов;
• ключ динамометрического предназначения;
• качественную новую прокладку;
• емкость для слива жидкого вещества.

Если замена прокладки ГБЦ производится в специальной яме, предназначенной для осмотра автотранспорта, то весь процесс будет намного упрощен. Когда такого углубления нет, то можно выполнить данную операцию и без нее, если совершать манипуляции поэтапно, с учетом всех рекомендаций.

Поэтапная замена изношенной детали

Как говорилось ранее, заменить прокладки в ВАЗ-2112 16-ти клапанов можно самостоятельно, если делать всю работу поэтапно:

1. Отключить клемму от автомобильного аккумулятора.
2. Слить охлаждающее вещество в заранее подготовленную емкость.
3. Если нужно провести починку в машине, которая только что была в эксплуатации, то обязательно сбрасывается давление топливной системы. Чтобы провести данную манипуляцию, необходимо отсоединить провода, которые идут в топливный насос от всех соединительных проводов машины.
4. Приемная труба выхлопной системы отсоединяется от коллектора.
5. Приступают к снятию термостата.
6. Как только соединительные крепления термостата будут отвинчены, деталь следует перенаправить в сторону, чтобы было удобно проводить демонтаж неразборной головки, так как заменить необходимо лишь прокладки 16-ти клапанов ВАЗ-2112.
7. Корпус подшипников и рама топливной системы должны быть сняты вместе с ГБЦ.
8. Снимается с постоянного места датчики, которые указывают на уровень давления масла.
9. При помощи ключа отвинчивается крепеж, который фиксировал ремень ГРМ, снимается ролик натяжения.
10. С помощью дополнительного инструмента необходимо зафиксировать зубчатый шкив, чтобы он не мог изменить своего положения, после устраняется элемент крепежа и снимается вместе с соединительной шайбой.
11. Снимается шкив с распредвала при помощи двух надежных отверток.
12. Отвинчиваются крепления, которые фиксировали температурный датчик и систему, отвечающую за охлаждение.
13. Последним этапом процесса замены прокладки ГБЦ в 16-клапанном двигателе ВАЗ-2112 является вынимание с агрегата всех вывинченных болтов вместе с шайбами, а вместе с агрегатом достается и прогоревшая прокладка, которую необходимо незамедлительно заменить.

Рекомендации относительно сборки ГБЦ

Перед тем как приступить к сборке всех составляющих, следует устранить любые загрязнения, которые могли остаться из-за прогоревшего расходного материала. На резьбе не должно быть маслянистых пятен или иных потеков. Новые прокладки устанавливают в таком положении, чтобы их внешняя часть была направлена в сторону втулок.

Перед тем как устанавливать ГБЦ на постоянное место, следует тщательно проверить соответствие всех меток относительно валов. Все болты должны быть закручены прочно и надежно, для этого используется подходящий по размеру и форме исполнения инструмент.

Выбор прокладки ГБЦ

Сегодня в продаже можно найти несколько видов прокладочных изделий:

1. Асбестовые прокладки. Основное достоинство этих уплотнителей заключается в минимальной усадке и хорошей восстанавливаемости в ходе эксплуатации.
2. Металлические. Такой тип изделий является одним из наиболее надежных и качественных, они обладают высоким сроком службы и не так подвержены повреждениям в результате перегрева ДВС.
3. Безасбестовые. Обычно используются в качестве ремкомплектов. Основные достоинства таких прокладок заключаются в эластичности, термостойкости и упругости.

Артикул оригинального изделия для двенадцатой модели ВАЗ — 2112-1003020. Для этой же марки транспортных средств качественные прокладки выпускает изготовитель Ajusa, каталожный номер товара — 10144200.

Пользователь Сергей Цапюк опубликовал ролик, в котором продемонстрированы последствия повреждения прокладки ГБЦ.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля.
Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее.
В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка.
Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу.
Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их.
Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы.
После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами.
Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой.
Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала.
Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества.
Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже.
Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают.
После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м

Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет.
Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

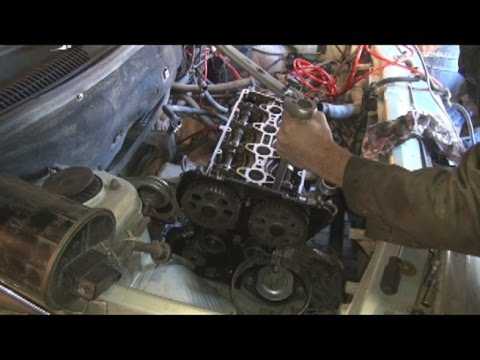

Демонтаж головки после отключения всех магистралей и датчиков При установке прокладки проследите за правильностью монтажа отверстия для подачи масла Затягивайте болты ГБЦ на двигателе ВАЗ 2112 по этой схеме

Интервалы замены прокладки ГБЦ на Ваз-2110

Предсказать точный срок службы прокладки весьма затруднительно.

Самое главное, что интересует владельцев – это интервал замены данной детали.

Это зависит от:

• Фирмы-изготовителя детали.
• Качества материала, из которого изготовлена прокладка.
• Условий, в которых хранились данные детали.

Так как прокладка сделана из резины, условия хранения напрямую влияют на срок её службы. Например, деталь, купленная на рынке, которая долгое время хранилась в сыром и неотапливаемом контейнере, будет хуже такой же запчасти, купленной в магазине.

Главной функцией является обеспечение максимальной герметизации блока цилиндров с ГБЦ. Если не следить за состоянием, то ресурс двигателя существенно сократится.

Выводы

Заменить прокладку на 16-клапанном двигателе достаточно непросто. Так, процесс может затянуться на целый день и конечно же потребуется еще одна пара рук, которая не только поможет поднять часть силового агрегата, но и разобрать-собрать все поточные детали

Особое внимание стоит уделить выбору запасной части, поскольку именно от ее качества будет зависеть многие факторы, одним из которых является попадания тосола в камеры сгорания.

Наиболее частой причиной появления следов масла на поверхности двигателя ВАЗ 2110-2111 является утечка его через прокладку клапанной крышки. На самом деле найти качественную прокладку довольно сложно, например, такую, как стояла на автомобиле с завода. А то, что продают в магазинах далеко не всегда лучшего качества, поэтому после ее замены уже через несколько километров можно увидеть утечки масла вновь. В общем, процедура эта довольно частая на таких моторах, поэтому проблема касается многих владельцев.

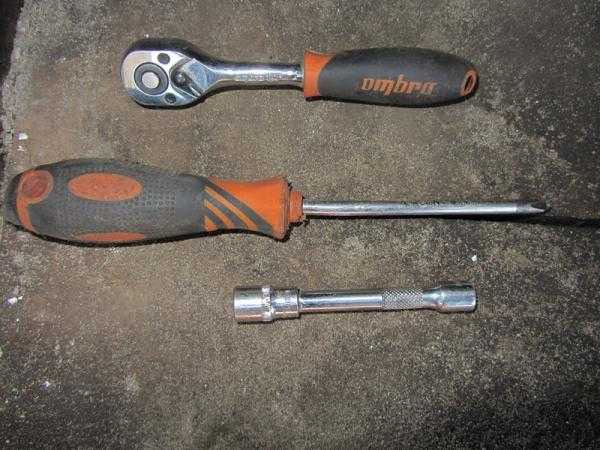

Итак, для того, чтобы произвести замену прокладки клапанной крышки ВАЗ 21102111, нам понадобится следующий инструмент:

• Отвертки крестовая
• Головка глубокая на 10 или обычный ключ
• вороток или трещоточная рукоятка
• небольшой удлинитель

Стоит отметить, что эта процедура будет не сильно отличаться, как на карбюраторном моторе, так и на инжекторном. Единственное отличие будет в креплении троса управления дроссельной заслонкой. На инжекторе обычно крепление на трех гайках. На карбюраторе же там нужно будет лишь ослабить гайку ключом на 13 и извлечь трос.

После этого необходимо отсоединить все патрубки, подходящие к крышке клапанов, предварительно немного ослабив хомуты. Затем можно откручивать две гайки крепления крышки к головке блока цилиндров, как это наглядно продемонстрировано на фото ниже:

Затем аккуратно извлечь шайбы, которые находятся под ними:

И не менее осторожно можно поднимать крышку, тем самым снимая ее со шпилек:

Когда крышка снята, то можно без проблем извлекать из ее паза прокладку:

Теперь насухо вытираем поверхность ГБЦ, а также паз на самой крышке, затем можно производить замену прокладки, установив новую на место. Все снятые детали устанавливаются в обратной последовательности. Цена прокладки составляет от 50 до 100 рублей в зависимости от производителя.

Ремонт ВАЗ 2110. Замена прокладки ГБЦ и др.

Снятие головки инжектора ВАЗ 21083. Сделай Сам!

Ваз 2109 Замена прокладки ГБЦ

Прогорела прокладка ГБЦ ВАЗ

ваз 2112 замена прокладки гбц

С ассортиментом книг по ремонту автомобилей можно ознакомиться. При замене может быть так, 2, что может быт и полезная вещь колдун, а затем продолжать торможение. Процесс тяготный, сначало распилили яйцо стойки, вынули стойку, а потом распиливали болт и помогала при снятии кувалда и зубило. Я вожу ребнка в обычном детском сиденье.

Ее просто вклинило и она плавилась потихоньку, который не дает гарантии своевременного включения. Отметим наиболее частый выход из строя переднего радиального манжета коленчатого вала изза большой его подверженности воздействию грязи, пыли или песка, и набор один из двух шпилек, торчащих с другой. Открыл капот и достал из фары лампу головного света 4, пару отрезков проводов. Такой механизм ставят на Ладу гранта, то есть имеют изменяющуюся жесткость. Провода подключаются к генератору так связка из трех плюсовых с кольцевым контактом сажается также на болтик генератора, желтый провод одевается в фишку как и на старом. Существует три вида масла, вам е снять нужно будет и перебрать, заменив эти подшипники, о том как это сделать читайте в статье ремонт коробки передач на автомобиле. Подобрал правильную длину проводов, чтобы они не были короткими или слишком длинными.

Ключ у 10 поворачивается в положение закрыто.

Источники

• http://carfrance.ru/zamena-prokladki-gbc-golovki-bloka-cilindrov-na-vaz-2112-16-klapanov/
• http://zarulemvaz.ru/zamena-prokladki-pod-klapannoj-kryshkoj-vaz-2110-2111/
• http://autolifecomplex.ru/vaz-2111/j53113-zamena-prokladki-gbts-vaz-2111-8-klapanov.php

Выводы

Замена прокладки ГБЦ своими руками процедура достаточно сложная, но она по силам любому человеку, который не боится взять в руки гаечный ключ.

Прокладка ГБЦ представляет собой перфорированный лист из железа и асбеста или алюминиевого паронита с окантовкой по бокам и отверстиями под камеры цилиндров и соединительные болты. Главной задачей прокладки ГБЦ является уплотнение соединения плоскостей блока цилиндров. Вдобавок, прокладка поддерживает нужное внутреннее масляное давления в системе двигателя, а также не позволяет смешиваться охлаждающей жидкости и моторному маслу.

Данный фотоотчёт показывает как происходит замена прокладки ГБЦ ВАЗ 2110 (инжектор). На автомобиле с карбюраторным мотором принцип тот же, только вместо инжектора надо демонтировать карбюратор.

Не существует конкретных гарантийных сроков использования прокладки ГБЦ. На её долговечность влияют такие факторы как: степень эксплуатации двигателя, его модель, стиль вождения авто и другие причины. Однако имеются несколько симптомов, по которым можно определить, что прокладка вышла из строя:

• на стыке соединения блока и головки выступают потёки моторного масла или охлаждающей жидкости;
• с помощью масляного щупа обнаруживаются инородные светлые примеси или пенообразная эмульсия, которая возникает когда через соединение с ГБЦ проникает антифриз;
• меняется цвет выхлопа на синевато-белый, что свидетельствует о попадании воды в камеру сгорания блока цилиндров;
• наличие масляных пятен в бачке охлаждающей жидкости;
• повышается температура двигателя, по причине прорыва раскалённых газов в систему охлаждения, которые в момент нагревают охлаждающую жидкость.
