Интервалы замены прокладки ГБЦ на Ваз-2110
Предсказать точный срок службы прокладки весьма затруднительно. Самое главное, что интересует владельцев – это интервал замены данной детали.
- Фирмы-изготовителя детали.
- Качества материала, из которого изготовлена прокладка.
- Условий, в которых хранились данные детали.
Так как прокладка сделана из резины, условия хранения напрямую влияют на срок её службы. Например, деталь, купленная на рынке, которая долгое время хранилась в сыром и неотапливаемом контейнере, будет хуже такой же запчасти, купленной в магазине. Главной функцией является обеспечение максимальной герметизации блока цилиндров с ГБЦ. Если не следить за состоянием, то ресурс двигателя существенно сократится.
Типы прокладок
Сегодня широкое распространение получили три основных вида прокладок ГБЦ:
- безасбестовые, которые в процессе эксплуатации практически не изменяют первоначальную форму и быстро ее восстанавливают после незначительной деформации;
- асбестовые, довольно упругие, эластичные и выдерживающие самые высокие температуры;
- металлические, которые считаются наиболее надежными, эффективными и долговечными.
Асбестовая прокладка ГБЦ
Безасбестовая прокладка ГБЦ
Металлическая прокладка ГБЦ
Выбор конкретного вида зависит от того, сколько вы готовы потратить на прокладку, а также от модели вашего автомобиля.
Компрессометр в помощь
Явные признаки пробитой прокладки ГБЦ – снижение компрессии в одном или нескольких цилиндрах. Если в первом цилиндре данный показатель составляет 10 (на дизельных моторах эта цифра в 2-2,5 раза выше), а на втором – всего 6, значит имеется пробой внутри. При этом масло не будет вытекать наружу через зазоры.
Пробой произошел между самими цилиндрами. Такую поломку определить сложнее всего. Но явные признаки пробитой прокладки ГБЦ в данном случае – это увеличенный расход топлива и заметное падение тяги.
При таких симптомах рекомендуется проверить уровень компрессии. Выполняется он при помощи устройства, показанного на фото ниже.
Данный элемент называется компрессометром. Как им пользоваться? Устройство вкручивается заместо одной из свечей зажигания. Проверку начинают по порядку – с первого по четвертый цилиндр. Как мы уже сказали ранее, нормальный показатель не должен быть ниже 10. Проверив уровень компрессии в одном цилиндре, переходим ко второму. В предыдущий обратно закручиваем свечу и надеваем высоковольтный провод, идущий от катушки зажигания. Сильного разбега в значениях быть не должно. Кстати, если это старый мотор, не исключены задиры в камере сгорания. Из-за этого неплотно прилегают компрессионные и маслосъёмные кольца.
Решить эту проблему можно хонингованием стенок цилиндров.
Заодно меняются кольца. Но делать это нужно у профессиональных мастеров. Стоит данная услуга порядка пяти тысяч рублей. В результате уровень компрессии на бензиновом автомобиле можно увеличить до 12-13 кг/см.
. И это без капитального ремонта двигателя.
Что понадобится для замены прокладки ГБЦ ВАЗ 2110 (8 клапанов)
Работы по замене прокладки ГБЦ удобнее проводить на смотровой яме, заблаговременно подготовив необходимый инструмент. Необходимые инструменты:
- трещотка с торцевыми головками «на 10»; «на 13», «на 17», «на 19»;
- ключ с насадкой «Torx»;
- отвёртка;
- динамометрический ключ;
- ключ для выкручивания свечей.
Подходящие комплектующие:
- комплект прокладок TRIALLI имеет артикул GZ1017022, его цена – 500 рублей;
- прокладка ГБЦ VICTOR REINZ имеет артикул 613666000, ее цена — 280 рублей;
- оригинальная прокладки ГБЦ ВАЗ (ВАТИ) имеет артикул 21083100302020, ее цена – 140 рублей.
Цена прокладок актуальна на лето 2017-го года для Москвы и области.
1Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Фиксируем зубчатый шкив распредвала от проворачивания фиксатором. Выкручиваем свечи.
2А) Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его. Б) Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. В) Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.
3Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ.
4Проверяем совпадение метки на зубчатом шкиве распредвала с установочным усиком на задней крышке привода ГРМ. Ключом «на 17» отвинчиваем шкив.
5Отвинчиваем ключом «на 10» гайку крепления защитного кожуха и отгибаем кожух.
6Видим, что ремень ГРМ тоже просит замены.
7Отключаем разъем датчика давления уровня масла.
8Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Равномерно, ключом «на 13», откручиваем шесть гаек крепления заднего корпуса подшипников распределительного вала. Снимаем со шпилек задний корпуса подшипников распределительного вала.
9Затем, так же равномерно и ключом «на 13», откручиваем четыре гайки крепления переднего корпуса подшипников распределительного вала и снимаем его.
10Откручиваем четыре гайки крепления глушителя к выпускному коллектору.
11Головкой «Е14 Torx» откручиваем 10 болтов на блоке цилиндров и снимаем блок.

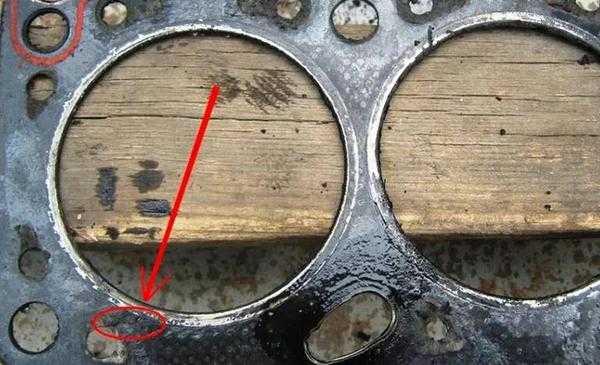

13Следы прогара на прокладке.
14Вынимаем старую прокладку ГБЦ.
15Устанавливаем новую прокладку ГБЦ.
16Меняем прокладку на новую, закручиваем болты ГБЦ в последовательности согласно схеме.
- fb.ru
- carfrance.ru
- etlib.ru
Замена прокладки
Самостоятельная замена прокладки головки блока цилиндров не является слишком сложным делом, но поскольку это важная деталь, делать все здесь нужно тщательно и аккуратно. Выполняется вся работа в несколько этапов:
1) Отсоединение всего навесного оборудования, трубопроводов и прочих деталей, мешающих снятию головки блока цилиндров.
2) Очистка болтов крепления головки от масла и грязи, чтобы обеспечить удобство и безопасность работы ключом.
3) Откручивание болтов крепления, причем начинать следует от середины, за один раз проворачивая каждый болт не более чем на один полный оборот, чтобы гарантированно снять напряжение.
4) Снятие головки блока и удаление старой прокладки.
5) Очистка посадочного места и установка новой прокладки ГБЦ, причем она должна сесть на все направляющие втулки и соответствовать размеченным центровочным пазам.
6) Установка головки на место и затяжка болтов, которая выполняется исключительно динамометрическим ключом и только по схеме, приведенной производителем для вашей модели автомобиля, поскольку важно, чтобы болты были закручены точно с оптимальными для вашего двигателя параметрами затяжного момента. Кстати, требуемую для двигателя силу затяжного момента нужно узнать заранее и проследить, чтобы приобретаемая прокладка соответствовала этому параметру.
Кстати, требуемую для двигателя силу затяжного момента нужно узнать заранее и проследить, чтобы приобретаемая прокладка соответствовала этому параметру.
Когда двигатель собран, можно установить и подключить обратно все навесное оборудование. В первые дни следует понаблюдать, нет ли признаков дефекта прокладки, описанных в перечне выше.
Замена
Если признаки поломки подтвердились после снятия «головы», выполняется замена пробитого элемента. Блок цилиндров – одна из важнейших частей двигателя. Поэтому при покупке прокладки специалисты советуют приобрести комплект новых крепежных болтов.
Старые при выкручивании уже не будут соответствовать тем требованиям. Новые болты стоят не более тысячи рублей. Если у вас 16-клапанный мотор и длина элементов не менее 95 миллиметров, можно ограничиться лишь покупкой прокладки.
Также для замены понадобится динамометрический ключ. Перед установкой новой прокладки необходимо убедиться в целостности блока цилиндров. Если ему нужна дополнительная шлифовка, приобретается деталь увеличенной толщины.
Важно очистить сопрягаемую поверхность блока и головки от масляных пятен и грязи. Их наличие может вызывать повторный пробой
При замене необходимо слить все технические жидкости.
После установки детали необходимо закрутить болты при помощи динамометрического ключа. Затяжка производится от центра. Сначала идет нижний, а затем верхний центральный болт.
Затяжка делается в четыре приема. Сперва болты закручиваются с усилием в 2 килограмма на сантиметр (для автомобилей ВАЗ-2108-21099). Дальше затягиваются по второму кругу с усилием 8 кгс*м (так же, от центра).
После это каждый болт докручивают на 90 градусов. Далее они затягиваются повторно, тоже на 90 градусов.
Заключение
Итак, мы выяснили, как своими руками определить пробой прокладки ГБЦ. Данный элемент рассчитан на весь ресурс мотора и не является расходным материалом. Поэтому если не нарушать температурный режим и не заливать низкооктановый бензин, риск попасть на такой ремонт близится к нулю.
Кстати, на дизельных грузовых автомобилях устанавливается стальное уплотнительное кольцо (пример – российский «КамАЗ»). Это довольно надежное решение, так как металл соприкасается с металлом. Крепится это кольцо на четырех зажимных болтах.
Некоторые владельцы отечественных автомобилей не знают, что прокладку ГБЦ нужно менять при каждом демонтаже головы блока цилиндров. Никогда не стоит устанавливать старую деталь, так как эта запчасть одноразовая.
Замена прокладки ГБЦ на 8-клапанном двигателе ВАЗ практически аналогична тем же работам для 16-клапанного двигателя, поэтому данная статья будет полезна и владельцам автомобилей с более современными двигателями.
