Замена
Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.
https://youtube.com/watch?v=pW9OyNFXEcU
- Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
- Снимите термостат, только не забудьте перед этим слить ОЖ.
- Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
- Отключите приемную трубу глушителя от выпускного коллектора.
- Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
- Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
- Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
- Аналогичным образом отключите центральный высоковольтник.
- Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
- Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
- Отключите питающую проводку от электромагнитного клапана.
- Снимите шланг вакуумного усилителя с патрубка впускной трубы.
- Отключите трубку от вакуумного корректора зажигания.
- Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.
- Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
- Немного раскачайте головку рывками, после чего снимите элемент.
- Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
- Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.
Процедура замены
Как снять ГБЦ на ВАЗ 2109 — пошаговая инструкция:
- Отключите «минусовую клему» от АКБ.
- Слейте охлаждающую жидкость в пластиковую тару.
- Отключите от выпускного коллектора приемную трубу.
- Теперь демонтируйте ресивер вместе с дроссельным узлом (ВАЗ 2111), или карбюратор в случае с (ВАЗ 21083), а также впускной и выпускной коллекторы (снять ГБЦ и без снятия коллекторов).
- На ВАЗ 2111 необходимо отключить «массовые» провода (они крепятся на левом торце головки), снимите топливную рампу с топливными трубками и форсунками.
- Отключите высоковольтные провода от свечей зажигания, а также разъемы датчиков температуры охлаждающей жидкости и уровня давления масла.
- На ВАЗ-21083 дополнительно придется снять корпус вспомогательных агрегатов, датчик-распределитель зажигания и топливный насос.
- Теперь снимите ремень ГРМ, после этого натяжной ролик, дистанционную шайбу и зубчатый шкив распредвала.
- Открутите гайку крепления задней, которой крепится крышка привода ГРМ к головке блока цилиндров.
- Снимите крышку ГБЦ.
- При помощи крестовой отвертки ослабьте хомуты и по-очереди отключите все шланги с выпускного патрубка головки блока цилиндров.
12. Открутите 10 болтов крепления ГБЦ, используя шестигранник на «10».
13. Достаньте винты вместе с шайбами.
14. Теперь можно снять ГБЦ вместе с прокладкой.
15. Разбирая клапанный механизм, подложите деревянный брусок под тарелку клапана, который собираетесь рассухаривать.
16. Рассухарите клапан.
17. Достаньте его из направляющей втулки ГБЦ.

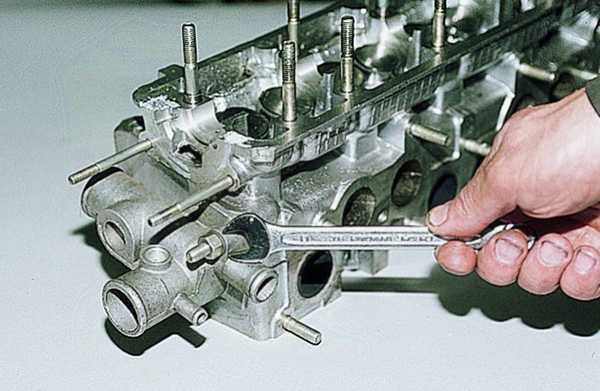

18. Возьмите ключ на «13» и открутите на выпускном патрубке две гайки крепления.
19. Снимите прокладку и патрубок.
Сборка и установка головки блока цилиндров производится в обратной порядке.
- Стержни клапанов и направляющие втулок смазываются моторным маслом.
- Перед началом установки необходимо тщательно очистить поверхность блока цилиндров от грязи и масла, а также остатков старой прокладки.
- Замена прокладки головки блока цилиндров осуществляется по двум специальным центрирующим втулкам.
- Теперь можно установить крепежные винты и затянуть их в четыре приема по схеме указанной ниже.
Первая затяжка винтов производится с моментом — 20 Н.м (2 кгс.м);
- Вторая — с моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м);
- Третяя — дотяжка на 90°;
- Четвертая — доворот винтов на 90°.
Теперь вам известно как снять ГБЦ на ВАЗ 2109, на этом замена прокладки головки блока цилиндров своими руками может считаться завершенной.
