Блок предохранителей ваз 21099: фото, схема и инструкции как снять

Как заменить отдельный предохранитель или весь блок

Предохранители для машины

Прежде чем сменить один или несколько предохранителей, нужно четко изучить место их расположения. В этом случае вам поможет схема. Точная схема, как правило, указана на внутренней стороне крышки блока. Если она отсутствует, то подробное описание обозначений предохранителей можно найти в интернете. На схеме буква F и цифра обозначают принадлежность к определенному оборудованию, а символ А (Ампер) — обозначение силы тока в этом предохранителе.

Для удобной замены предохранителей с разной силой тока их разбили на разные цветовые гаммы, и для каждого слегка разбирающегося автоэлектрика понятно, что красный предохранитель имеет силу в 10 Ампер, а зеленый — в 30 Ампер. Для замены предохранителей под рукой обязательно должна быть схема их расположения, если, конечно, мастер не знает ее наизусть. Прежде чем приступить к работе по замене, массу с аккумулятора обязательно скидывают.

Если крышка блока давно не снималась, она могла расплавиться и прикипеть к основанию. Поэтому нужно быть готовым к тому, что она может сломаться, и необходимо действовать крайне аккуратно. Внутри черного ящика, как правило, находится пинцет, специально предусмотренный изготовителями для замены предохранителей. Им легко подцеплять и вынимать эти мелкие детали.

Определить, где и какой предохранитель необходимо заменить, поможет та самая схема, изображенная на крышке блока или успешно найденная в интернете. Для полной замены блока необходимо открутить старую коробку и убрать Z-образные кронштейны. При этом желательно запоминать присоединение проводов (что куда идет) и затем в таком же сочетании присоединять их к новому устройству, полностью дублируя соединения на старом блоке.

В новых блоках обычно на вход и выход используются два разъема, которые очень близко расположены. Поэтому для профилактики короткого замыкания провода каждой ветки изолируют термоусадкой.

Блоки предохранителей ВАЗ 21099 нового образца

С 1998г. на начали устанавливать блоки предохранителей 2114-3722010-60 – для автомобилей с высокой «торпедой»:

Для машин с «торпедой» от ВАЗ 2115 – блоки 2114-3722010-10 и 2114-3722010-18:

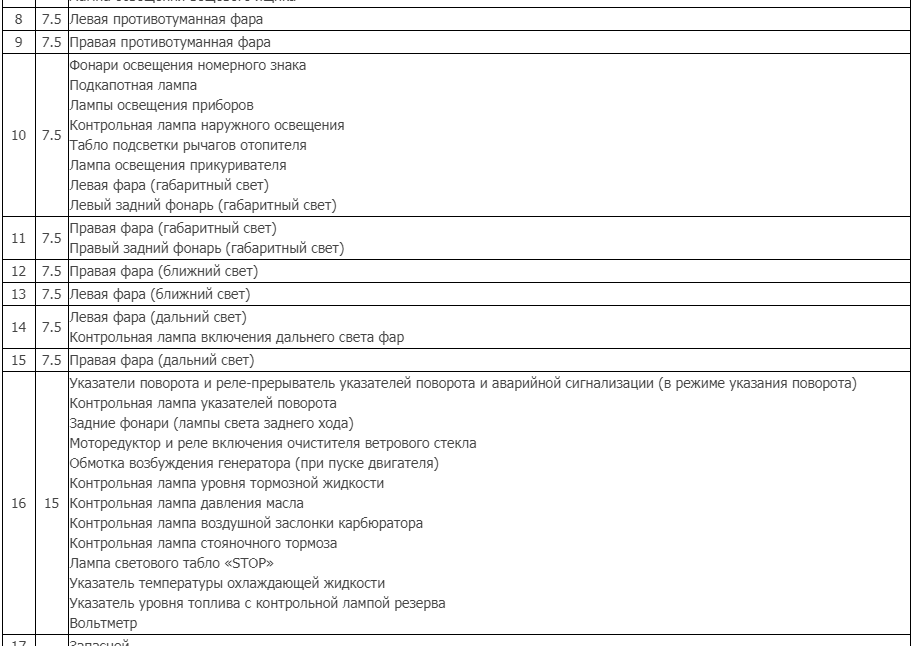

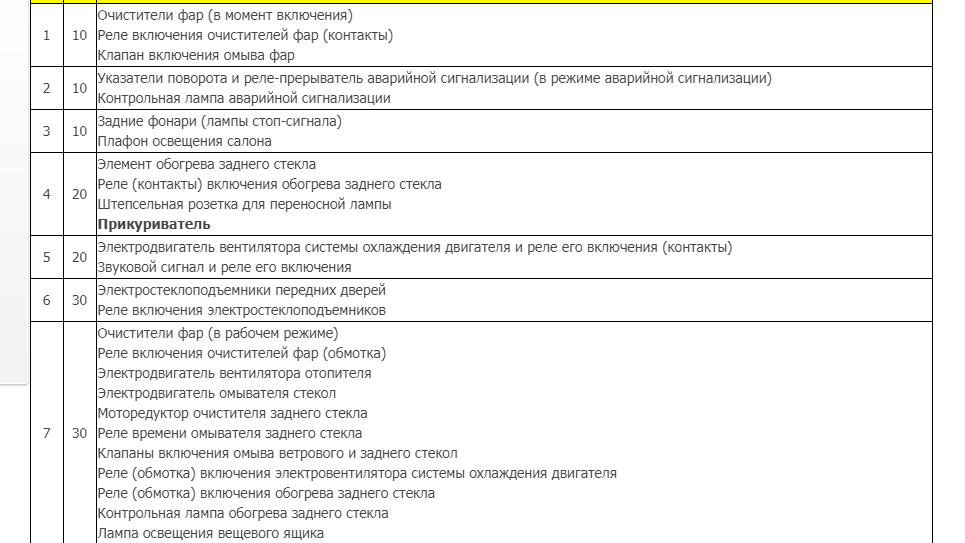

Предохранители БП 2114-3722010-60:

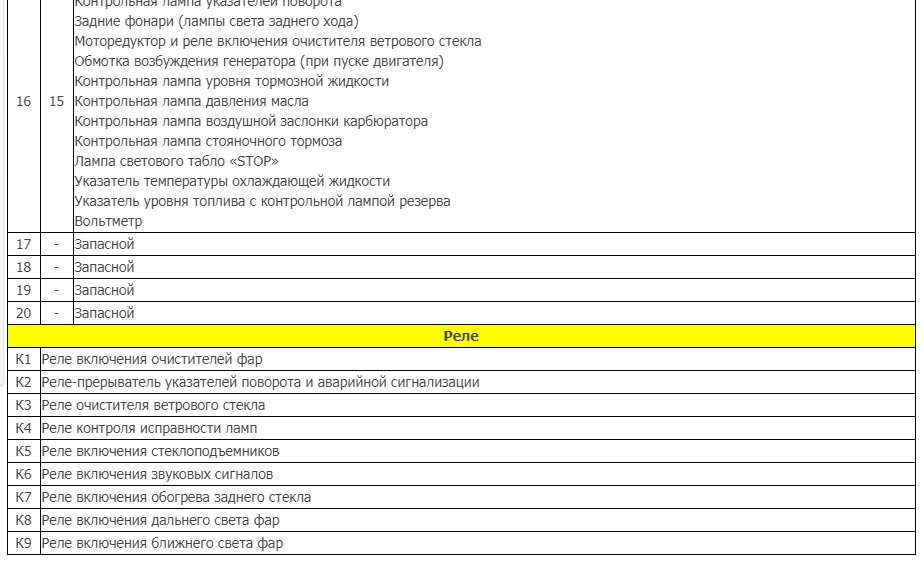

Реле:

Распиновка и схема монтажного блока нового образца с инжекторным мотором и высокой панелью:

Нумерация колодок блока (на схемах обозначаются буквами «Ш» или «Х»):

Для поиска обрыва того или иного провода недостаточно знать только распиновку блока – потребуется подробная схема с цветовой маркировкой проводов.

Электрическая схема карбюраторного ВАЗ 21099 с высокой панелью приборов:

Внешний вид приспособления

Схемы

Итак, чтобы разобраться в том, где находится резистор печки ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.

В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.

Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.

Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения. Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.

Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.

Замена предохранителя

Цена предохранителей, реле составляет обычно не более нескольких десятков, сотен рублей. Стоит иметь в багажнике автомобиля несколько про запас. Процесс замены предохранителя включает основные этапы:

открываем капот – находим блока предохранителей (она находится между моторным отсеком и лобовым стеклом);

  • находим при помощи специальной схемы, расположенной на обратной стороне пластиковой крышки вышедший из строя компонент;
  • при помощи пластикового пинцета, иного диэлектрического инструмента извлекаем предохранитель и устанавливаем новый.

Стоит отметить, что процесс замены на вызывает затруднений – какие-либо специальные навыки не требуются. Но желательно заранее изучить все обозначения во избежание ошибок.

Как проверить и заменить

Перед тем как принимать какие-либо меры по ремонту акустической системы, необходимо определить точную причину неисправности. В большинстве случаев диагностику и замену предохранителя на магнитоле для ВАЗ-2114 можно выполнить самостоятельно, так как для этого не нужно иметь специальное оборудование и глубокие знания в данной области.

Правильная последовательность действий:

  1. В начале работы открывают пластиковую крышку распределительной коробки, удерживаемую 2 защелками.
  2. Проводят визуальный осмотр контактов на предмет окисления или подгорания.
  3. Если не удалось выявить какой-либо дефект, то аккуратно вынимают предохранитель из монтажного гнезда. Эту работу выполняют при помощи специального пластикового пинцета, который можно найти внутри распределительной коробки. Приспособление надевают на предохранитель и вытягивают медленным движением вверх.
  4. В монтажном блоке ищут запасные защитные элементы.
  5. Один из них вынимают из ячейки и устанавливают вместо перегоревшего.
  6. После этого включают магнитолу и проверяют ее работу. Если новый предохранитель сразу же вышел из строя, то причиной поломки является короткое замыкание.
  7. Чтобы найти источник его происхождения, выполняют проверку всей конструкции магнитолы и устраняют имеющуюся проблему.

В этом случае выполнить ремонт не удастся, поэтому следует сразу же начинать поиск нового элемента конструкции. Аналогичные действия следует выполнять при разбалтывании гнезда прикуривателя.

Защитная деталь может выходить из строя по причине разрушения токопроводящих дорожек в монтажном блоке. Такая ситуация в ВАЗ-2114 встречается редко и возникает в результате попадания влаги внутрь корпуса. При этой проблеме рекомендуется заменять модуль на новый, так как его ремонт приведет к большим финансовым и временным затратам.

Проверка и установка предохранителя магнитолы на любую популярную модель ВАЗ (2114, 2115, 2108, 2109 и другие) выполняется просто и быстро. Чтобы во время работы не возникло трудностей, необходимо заранее изучить особенности процесса и рассмотреть все возможные варианты ремонта.

Схема расположения предохранителей

Прежде, чем приступить к процедуре замены предохранителя, важно определить – какой за что именно отвечает. Стоит отметить, что проводка и нумерация в БП на автомобилях ВАЗ моделей 2113, 2114, 2115 практически не отличается

Важно лишь отметить, что отличия присутствуют при использовании разных моторов (8 клапанов либо 16).

Отдельного внимания заслуживает именно место расположения блока предохранителей на всех «зубилах». Выбрано оно не очень удачно. По этой причине в него часто затекает вода.

Место установки блока выбрано достаточно странно – под капотом автомобиля, слева по ходу движения. Именно это и становится часто основной проблемой. Выглядит она снаружи как пластиковый черный ящик. Обратная сторона крышки содержит подробную информацию о нумерации, назначении каждого предохранителя.

Открыть блок сравнительно просто – слева находится пара защелок. После разъединения корпуса можно увидеть обычные реле, предохранители.

Процесс снятия и замены

В этом нет ничего сложного, с этим процессом сможет справиться даже начинающий автолюбитель.

Что понадобится?

В первую очередь подготовьте все, что вам может потребоваться:

  • новый предохранитель для замены;
  • наждачная бумага или канцелярский нож;
  • отвертка — если нет щипцов.

Поэтапная замена

Если вы заметили, что в вашем автомобиле перестала работать печка, подсветка, прикуриватель или бензонасос (машина не заводится), то для начала следует проверить работоспособность самих компонентов. Ниже рассмотрим процесс снятия и замены деталей БП.

Откройте капот вашего авто и найдите место расположения коробки. Если стоять лицом к капоту, то она расположена с правой стороны. Отсоедините минусовую клемму аккумуляторной батареи, потому как все работы по замене электрических компонентов должны производиться при отключенной АКБ.

Подденьте фиксаторы крепления крышки БП и демонтируйте ее.

Определите вышедший из строя элемент, визуально осмотрев его. На сгоревшем предохранителе вы увидите оборванную или расплавленную плавкую нить. Однако, не всего работоспособность контакта можно определить сразу. Вполне возможно, что само гнездо, куда устанавливается элемент, загрязнено или в нем образовалась коррозия, которая не дает возобновить контакт между предохранителем и цепью. Тогда возьмите ножик с тонким лезвием (канцелярский) или наждачную бумагу и прочистите ею контакты.

Возьмите специальные щипцы, которые также находятся в самом БП в месте крепления. С их помощью произведите демонтаж сгоревшего предохранителя. Если вышло из строя реле, то снимите его потянув вверх и одновременно раскачивая реле влево и вправо.

Замените выгоревший компонент на новый

Обратите внимание: компонент должен соответствовать номиналу, поэтому если у вас вышла из строя деталь на 10 ампер, то заменить ее нужно на такую же.

Закройте декоративную накладку и проверьте работоспособность прибора, вышедшего из строя. Если его поломка заключалась в выходе из строя предохранителей, то после замены все будет работать.

Помните о том, что проверять работоспособность контакта ни в коем случае нельзя отверткой.

Кроме того, категорически не стоит проверять электроцепь на искру, поскольку это может привести к короткому замыканию или перегоранию дорожки, по которой идет напряжение. В этом случае придется производить полный демонтаж БП с отключением всех приборов, а также выводить и менять сгоревшие провода.

Придерживайтесь всех действий в инструкции и не забывайте о том, что номинал заменяемых предохранителей должен совпадать. В противном случае проблемы с электрикой вам будут обеспечены. Также не забывайте о том, что если при замене элемента проблемы в работе того или иного устройства не пропали, то вам нужно будет проверить электрическую цепь и искать причину в другом.

Блок предохранителей ВАЗ-2105

№ предохранителя    Защищаемые цепи
1 (8А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка)

2 (8А) Электродвигатели очистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистителя ветрового стекла. Реле очистителей и омывателя фар (контакты)
3(8А) Резервный
4(8А) Резервный
5 (16А) Элемент обогрева заднего стекла и реле включения обогрева (контакты)
6 (8А) Прикуриватель. Штепсельная розетка для переносной лампы
7 (16А) Звуковые сигналы
8 (8А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
9 (8А) Регулятор напряжения генератора
10 (8А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов. Вольтметр. Система управления пневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза. Задние фонари (лампы стоп-сигнала). Плафоны внутреннего освещения кузова.
11 (8А) Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете)
12 (8А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
13 (8А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет)
14 (8А) Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного освещения.
15 (8А) Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
16 (8А) Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете)
17 (8А) Левая фара (ближний свет)

   Назначение реле ВАЗ-2105

К1. Реле включения обогрева заднего стекла
К2. Реле включения очистителей и омывателей фар
К3. Реле включения звуковых сигналов
К4. Реле включения электродвигателя вентилятора системы охлаждения двигателя
К5. Реле включения дальнего света фар
К6. Реле включения ближнего света фар

Особенности обслуживания монтажного блока

Иногда в автомобиле требуется полная замена неисправного монтажного блока. С этим делом легко можно справиться своими силами. Достаточно обзавестись требуемым инструментом, схемой и получить необходимые знания.

В автомобилях ВАЗ 21099 монтажный блок меняется в несколько действий.

  1. Открутить и снять крышку.
  2. Снять кожух с колодки (с проводами), затем отсоединить и саму колодку.
  3. Открутить непосредственно сам блок, приподнять его и отсоединить все колодки на нем. На этом этапе желательно запоминать или схематично зарисовывать, что откуда отсоединяется.
  4. Теперь новый блок устанавливается на место старого, все провода подсоединяются по схеме.

Ремонт блока предохранителей

Из-за того, что на автомобиле ВАЗ 21099 блок предохранителей находится в очень неудачном месте и часто причиной его неисправности является намокание, нужно особо внимательно следить за защитой узла от влаги. Что делать, чтобы не допустить намокания?

  1. Содержать систему в чистоте, периодически удалять забившиеся листья и прочий мусор из сливного отверстия рядом с монтажным блоком.
  2. Тщательно загерметизировать пластиковую перегородку над блоком.
  3. Затянуть крепления на блоке предохранителей.
  4. Накрыть блок подручными средствами. Например, можно использовать кусок камеры или разрезанную вдоль 5-литровую бутыль из-под воды.

Надежная защита монтажного блока избавит от поломок и быстрого износа и остальные узлы электроцепи. Все элементы автомобиля между собой взаимосвязаны. И генератор, и аккумуляторная батарея, и стартер — все они могут испортиться и требовать замены по причине выхода из строя монтажного блока.

Причины выхода из строя

Схема распиновки, расположения предохранителей сравнительно проста. Но следует отметить: причина обесточивания отдельных цепей могут крыться не в блоке предохранителей. Сравнительно часто проблема заключается именно во влаге, постоянно попадающей в разъем. Выглядит это следующим образом:

Наличие оксида на поверхности металла приводит к ухудшению контакта, перегреву. Что может стать причиной пожара. Чаще всего возникают неполадки в месте соединения

Важно разобраться с условной нумерацией штекеров внутри колодок. Выглядит она следующим образом:

  • А – подает питание на блок-фары;
  • В – запитывает схему бензонасоса;
  • С – питание всего монтажного блока;
  • D – освещение салона автомобиля.

Сравнительно часто на автомобилях ВАЗ выходит из строя топливный насос. Прежде, чем снимать его и приступать к разбору, следует внимательно изучить блок предохранителей. Возможно, на него просто не подается зарядка. Аналогично обстоят дела с подсветкой щитка приборной панели.

В стандартную, комплектацию не входит подогрев сидений. Потому в некоторых модификациях отсутствует обозначение предохранителей данного вида. Также проблемными являются предохранители, подающие напряжение на стартер, генератор, на зарядку. Причина тому проста: на данную цепь ложится высокая нагрузка, присутствуют большие токи. Аналогично дела обстоят с печкой. Постоянное вращение вентилятора продолжительное время приводит к нагреванию контактов.

Схема установки предохранителей ВАЗ 2115 (инжектор, 8 клапанов)

Маркировка / ампераж За что отвечает
F (Ф-1) / 10 Задние противотуманки, двигатель омывателя фар, насос подачи жидкости
F (Ф-2) / 10 Поворотники. аварийка
F (Ф-3) / 7,5 Подсветка салона, багажника, бортовой компьютер, часы
F (Ф-4) / 20 Автомобильная розетка, обогрев заднего стекла
F (Ф-5) / 20 Сигнал, вентилятор системы охлаждения
F (Ф-6) / 30 Стеклоподъемники
F (Ф-7) / 30 Печной отопитель, прикуриватель, обогрев заднего стекла, освещение вещевого ящика
F (Ф-8) / 7,5 Противотуманка с левой стороны
F (Ф-9) / 7,5 Противотуманка с правой стороны
F (Ф-10) / 7,5 Левосторонние габариты, подсветка номерного знака, освещение моторного отсека
F (Ф-11) / 7,5 Правосторонние габариты
F (Ф-12) / 7,5 Ближнее освещение с правой стороны
F (Ф-13) / 7,5 Ближний свет с левой стороны
F (Ф-14) / 7,5 Дальний свет левосторонний
F (Ф-15) / 7,5 Дальний свет с правой стороны
F (Ф-16) / 15 Аварийная сигнализация, печка, стоп сигнал
F (Ф-17) / 7,5 На бензонасос, на дворники, на задний ход
F (Ф-18) / 25 Центральный замок
F (Ф-19) / 10 Резервация
F (Ф-20) / 7,5 Резервация

Цена БП в сборе от 2300 рублей, плавильные элементы от 100 рублей, комплект от 400 — 550 рублей.

Дополнительные силовые реле, модули установлены в центральном канале, под торпедой. Чтобы добраться к деталям предварительно снимите пластиковую крышку.

  • Бензонасос;
  • Вентилятор радиатора.

Немного о предохранителях

ЗУ указанного типа состоят из корпуса. Его изготавливают преимущественно из специализированного стекла или керамики повышенной прочности. Плюс внутри корпуса расположена плавкая вставка. Вставку делают из сплава или токопроводящего металла.

У корпуса есть сразу несколько функций:

  • Внутри него специальным методом вмонтируется плавкий элемент. При превышении номинальных показателей тока, вставка плавится или происходит ее разрыв;
  • В камеру вставляется рабочая нить, которая гасит электрические дуги. Они возникают при разрыве цепи;
  • В корпусе, в зависимости от типа предохранителя, есть контакты, с помощью которых происходит соединение с общей сетью.

На корпусе предохранителя имеется информация относительно технических характеристик ЗУ:

  • Номинальный ток вставки;
  • Номинальный ток корпуса, при котором элемент разрушается.

В зависимости от рабочих характеристик, защитные устройства могут быть:

  • Быстродействующими;
  • Низковольтными;
  • Рассчитанные на средние показатели напряжения;
  • Рассчитанные на высокие показатели напряжения.

В случае с автомобилями используются первые два типа предохранителей.

Определяющим показателем назначения ЗУ является токовая характеристика. От этого зависит, для каких именно целей подходит тот или иной предохранитель.

  1. Чтобы защитить электродвигатели, используют предохранители, способные выдержать номинальный ток и его превышение в течение довольно длительного времени, которое требуется для запуска механизма. Их преимущественно маркируют буквой g — эти предохранители защищают от перегрузки и короткого замыкания.
  2. Другой тип с маркировкой буквой «a» служат для защиты от коротких замыканий и тока чрезвычайно высокого напряжения. Их устанавливают только для защиты от коротких замыканий.

В зависимости от номинального показателя тока вставки, ГОСТом предусмотрена система цветовых обозначений:

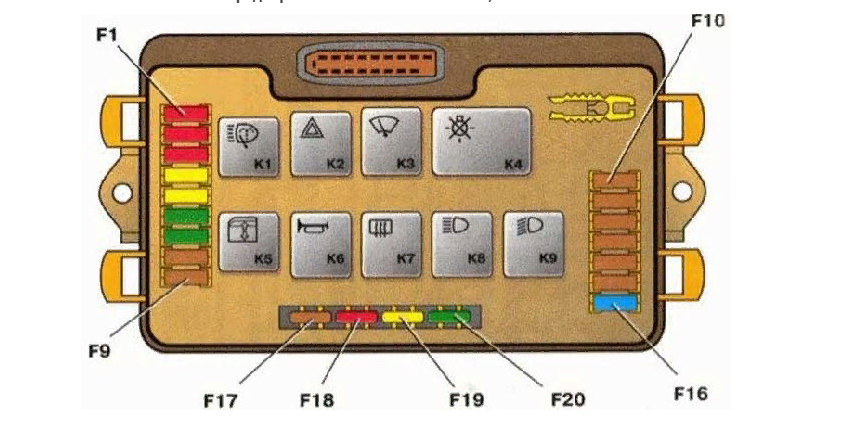

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

  • К1 – реле очистителя фар;
  • К2 – реле поворотников и аварийной сигнализации;
  • К3 – реле стеклоочистителя лобового стекла;
  • К4 – реле исправности ламп;
  • К5 – реле стеклоподъемников;
  • К6 – реле звукового сигнала;
  • К7 – реле обогрева заднего стекла;
  • К8 – реле дальнего света фар;
  • К9 – реле ближнего света;
  • F1-F20 – предохранители.

Номера штекеров блока ВАЗ 2109-09-099 для салона:

  • Ш1-Ш4 – соединяется со жгутом приборной панели;
  • Ш9 – соединяется с задним жгутом.

Номера для соединения в моторном отсеке:

  1. Ш5, Ш6 – соединяется передний жгут;
  2. Ш7,Ш8 – соединяется жгут проводов левого брызговика;
  3. Ш11 – соединяется жгут проводов короба воздухопритока.

Описание предохранителей

В ходе систематической эксплуатации технического средства, силу погодных условий предохранители часто выходят из строя, перегреваются, деформируются.

Для восстановления работоспособности автомобиля, его элементов необходима замена предохранителей (далее — модулей) новыми. Процесс «обновления» не сложный, но требует внимательности со стороны ремонтника. Некорректная установка может навредить системе электрического питания автомобиля.

У ВАЗ 2109, равно как и у старших моделей, предустановлено 16 модулей, 12 реле – коммутаторов. Это в БП старого образца. В БП нового образца, после 1998 года выпуска, количество также осталось прежним, хотя умельцы сокращают количество на три модуля.

  • БП старого типа: имеют маркировку 17.3722, конструкционно состоят из пластикового корпуса, инженерной платы, к которой припаяны провода моделей, реле;
  • БП нового образца: 3722010-60, конструкция в виде пластикового корпуса с предустановленными плавкими предохранителями.

Место расположение: подкапотное пространство, с левой стороны, под лобовым стеклом.
