Ремонт и замена блока предохранителей и реле на ваз (lada) 2113/2114/2115 своими руками

Расположение различных элементов обогревательного приспособления

Реле зажигания

Заинтересоваться тем, где стоит реле печки на ВАЗ-2115, автовладелец может только после того, как штатное отопительное приспособление начнёт глючить. Иными словами, начнут возникать ситуации, когда печка будет включаться исключительно на прогретую. В такой ситуации можно безоговорочно винить реле печки ВАЗ-2115.

На самом деле многие даже опытные автомобилисты недоумевают по поводу того, каким образом этот элемент конструкции может воздействовать на работу отопительного агрегата, однако факт остаётся фактом. Печка не сможет функционировать в полной мере до тех пор, пока эта деталь не будет заменена

Чтобы понять где находится реле печки ВАЗ-2115, необходимо обратить внимание на центральную консоль, расположенную под приборной панелью

Резистор

Дополнительный резистор отвечает за регулировку скоростей обогревательного приспособления. Этот малогабаритный элемент системы оснащён двумя режимами работы. Если автомобилист хочет узнать где стоит резистор печки на ВАЗ-2115, он должен заглянуть в область педали газа, так как искомая деталь находится непосредственно над ней. Для того чтобы произвести замену этого резистора, нет необходимости что-то снимать или откручивать.

Стоит отметить, что подобное приспособление ломается крайне редко, чаще всего неисправность появляется из-за того, что обгорают контакты.

Предохранитель

Практическое большинство всех предохранителей расположено в монтажном блоке моторного отдела

Что касается того, где находится предохранитель печки ВАЗ-2115, то здесь следует обратить внимание на салонный отдел, который расположен с левой стороны под бардачком. Этот комплекс деталей закрыт крышкой, ввиду чего для получения доступа к нему нужно одновременно зажать обе защёлки и потянуть на себя заслонку

Крышка, под которой скрыт предохранитель печки, с обратной стороны оснащена схемой целого комплекса составляющих устройство элементов.

У ВАЗ 2114 предусмотрены два блока

Электрическая схема предохранителей ВАЗ 2114 предусматривает разделение на два монтажных блока:

Основной комплект приборов вмонтирован под капотом с левой стороны (если смотреть с позиции водителя). Крышка из пластика держится на фиксаторах, при помощи которых легко отщёлкивается и ее после этого можно снять. Внутренняя сторона этой крышки оборудована схемой расположения, где указаны величины номинальной силы тока для каждого элемента. Подробная электрическая схема монтажного блока с порядком подведения контактов к штекерам изображена в руководстве по эксплуатации Лада 2114.

Не допускается вставка предохранителя, ампераж которого превышает допустимые значения в схеме. Это ставит под угрозу электрооборудование. В правом верхнем углу монтажного блока предусмотрен пинцет. Конструкцией данного блока предусмотрено семнадцать рабочих предохранителей (которые схематично названы F1-F16) и четыре резервных защитных элемента (F17-F20): серый (2 А), розовый (4 А), жёлтый (20 А); зелёный (30 А).

Второй монтажный блок ВАЗ 2114 располагается в салоне под бардачком, справа от центральной приборной консоли. Добраться до него можно, отодвинув назад до упора пассажирское кресло. В состав этого монтажного блока включен защитный элемент для бензонасоса (с номинальным током 15 А). Остальные ЗЭ предназначены для защиты реле вентилятора, датчика скорости (встроенного в КПП), датчика массового расхода воздуха.

Номинальный ампераж элемента — 7,5 А. С такой же номинальной силой тока предусмотрен элемент для блока зажигания и ЭБУ.

Предохранители ВАЗ 2115 (Монтажный блок)

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» – данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» – тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» – отвечает за систему очистки лобового стекла.4. «К4» – отвечает за контроль работоспособности ламп.5. «К5» – отвечает за систему электростеклоподъемников.6. «К6» – отвечает за звуковые сигналы.7. «К7» – отвечает за систему обогрева заднего стекла.8. «К8» – отвечает за освещение дорожного полотна в режиме дальнего света.9. «К9» – отвечает за освещение дорожного полотна в режиме ближнего света.10. «F1» – «F20» – это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер. 3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

Функции предохранителей ВАЗ-2115

Предохранитель в автомобилях представляет собой плавкую вставку, которая выполняет защитные функции для токопроводящих цепей. Подобные функции направлены в первую очередь на блокировку от перегрузок либо всей цепи, либо отдельно взятого узла. Это связано с тем, что любое транспортное средство оснащено бортовой сетью с целым набором цепей, которые проводят электрический ток. Их задача обеспечивать бесперебойное функционирование электрооборудования автомобиля. Каждый отрезок токопроводящей цепи имеет свой определенный предохранитель с соответствующей маркировкой.

Стандартный автомобильный предохранитель представляет собой деталь небольшого размера, в пластиковый корпус которой помещена нить из легкоплавкого металла, выполняющая роль проводника. Если в токопроводящей цепи возникнет перегрузка, эта нить-проводник расплавится, что и вызовет разрыв в данной цепи.

Благодаря этому разрыву, определенный участок бортовой сети будет обесточен и выйдет из строя.

Расположение предохранителей и реле ваз 2115,2114,2113

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.

Не защищены предохранителями цепь зарядки аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора.

Электродвигатели моторедукторов (очистителей ветрового окна, окна двери задка, фар) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм2.

Мощные потребители (стартер, фары) подключены через реле.

Лампы противотуманного света в задних фонарях и контрольная лампа включения противотуманного света защищены отдельным предохранителем, расположенным в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на 8 А.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в таблице(см. «Неисправности электрооборудования») цепи, которые защищает данный предохранитель.

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке, установленном в коробе воздухопритока с левой стороны автомобиля.

На автомобили устанавливают блок 2114-3722010 с предохранителями ножевого типа и компактными реле.

Монтажный блок 2114-3722010:

К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле стеклоочистителя ветрового окна; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения электрообогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1–F20 – плавкие предохранители

Через монтажный блок соединены провода моторного отсека с проводами панели приборов и салона автомобиля. Расположение колодок и условные номера штекеров в соединительных колодках монтажного блока указаны на рис. ниже:

Условная нумерация штекеров в колодках монтажного блока для подключения проводов в моторном отсеке: Ш-5 и Ш-6 –колодки для присоединения переднего жгута проводов; Ш-7 и Ш-8 – колодки для присоединения жгута проводов левого брызговика; Ш-11 – колодка для присоединения жгута проводов коробки воздухопритока

Условная нумерация штекеров в колодках монтажного блока для подключения проводов в салоне: Ш-1–Ш-4 и Ш-3–Ш-2 – колодки, соединяющиеся со жгутом проводов панели приборов; Ш-9 и Ш-10 – колодки, соединяющиеся с задним жгутом проводов

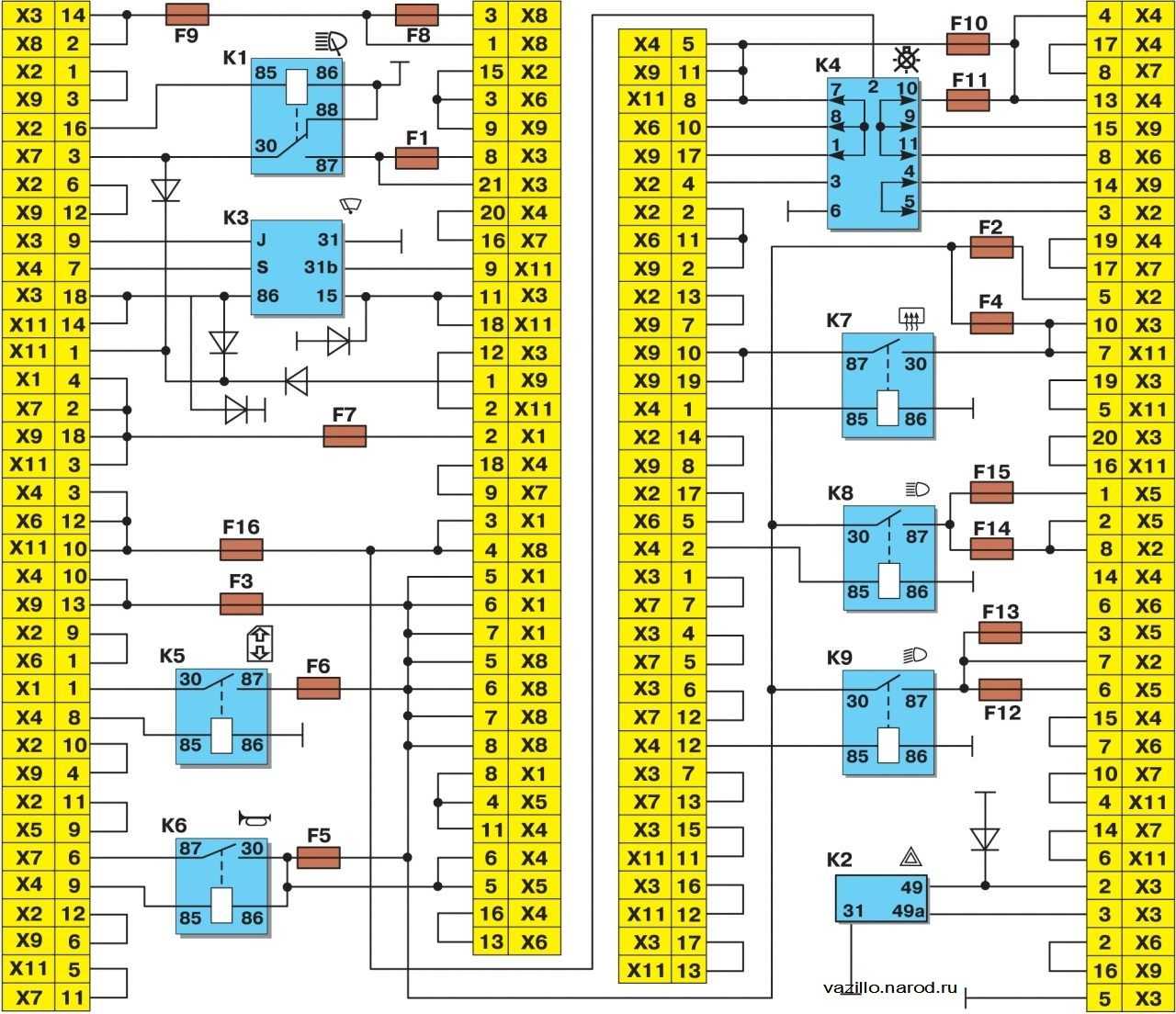

Схема внутренних соединений монтажного блока представлена на следующем рисунке:

ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, – это может привести к повреждению электрических приборов.

ПОЛЕЗНЫЙ СОВЕТ
Реле типа 111.3734, устанавливаемые в монтажном блоке, часто выходят из строя из-за подгорания контактов. Выньте реле, снимите с него защитную крышку и зачистите контакты мелкозернистой шкуркой.

Замена ЗУ

Если работа двигателя становится нестабильной, в электросети возникают проблемы, перегорают лампочки или перестают работать электрические приборы, первым делом следует проверить эффективность и целостность предохранителей.

Для этого выполняются следующие мероприятия.

Определите расположение предохранителей, которые могут выйти из строя. Схему вы уже знаете, обозначения также вам хорошо знакомы. Потому остается понять, ЗУ следует искать под капотом или в блоке внутри салона.
Обязательно обесточьте автомобиль. Для этого достаточно просто снять с аккумуляторной батареи минусовую клемму.
Снимите пластиковые фиксаторы, с помощью которых удерживается пластиковая крышка монтажного блока. Вот так можно легко снять блок.
Снимите с крепления пинцет, который располагается прямо внутри монтажного блока рядом с предохранителями и реле.
Пинцетом захватите устройство, которое вы подозреваете в поломке, и вытащите.
Теперь нужно действительно убедиться, что предохранитель перегорел и не работает. Для этого визуально осмотрите плавкий элемент. Если он оторвался или деформировался, значит, защита сработала, а потому предохранитель придется заменить.
Но не всегда визуальным методом можно обнаружить поломку ЗУ. В таком случае придется воспользоваться тестером.
Добравшись до истины, то есть определив, что защитное устройство вышло из строя, его достаточно будет заменить на новое.

Сегодня новый предохранитель, в зависимости от его типа, стоит в районе 150-300 рублей. Если потребуется полная замена всего блока предохранителей, тогда придется потратить около 2000 рублей.

Правила безопасности

Теперь еще несколько правил безопасности:

Ни в коем случае не вставляйте на место сломанных ЗУ самодельные устройства и перемычки;
Никогда не устанавливайте на посадочные места предохранители, номинальный ток которых превышает значения, указанные на крышке корпуса. Это может привести к короткому замыканию и возгоранию автомобиля;
Не используйте металлические отвертки и прочие инструменты из металла при работе с монтажным блоком. Это касается даже условий, если машина обесточена, то есть аккумулятор отключен.

Загрузка …

Схема предохранителей ВАЗ 2115: разберётся даже ребёнок

О важности такого маленького компонента автомобильной электропроводки как предохранитель сказано немало. И в самом деле, мельчайшая деталь из легкоплавкого металла, расплавляющаяся и прерывающая цепь при превышении допустимых показателей, способна защитить автомобиль и от короткого замыкания, и от локальных скачков напряжения, и даже от возгорания

И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок.

Что делает автолюбитель, если его любимый «железный конь» вдруг перестаёт отзываться на отдельные приказы. Стеклоочистители или электрические стеклоподъёмники вдруг перестали работать. Что делать? Менять моторчик, а, может быть, и весь элемент, так сказать, в комплексе? На самом деле, в первую очередь, следует проверить именно предохранители. Вполне может быть, что всё дело в запчасти, стоимость которой сравнима с билетом на городской рейсовый автобус.

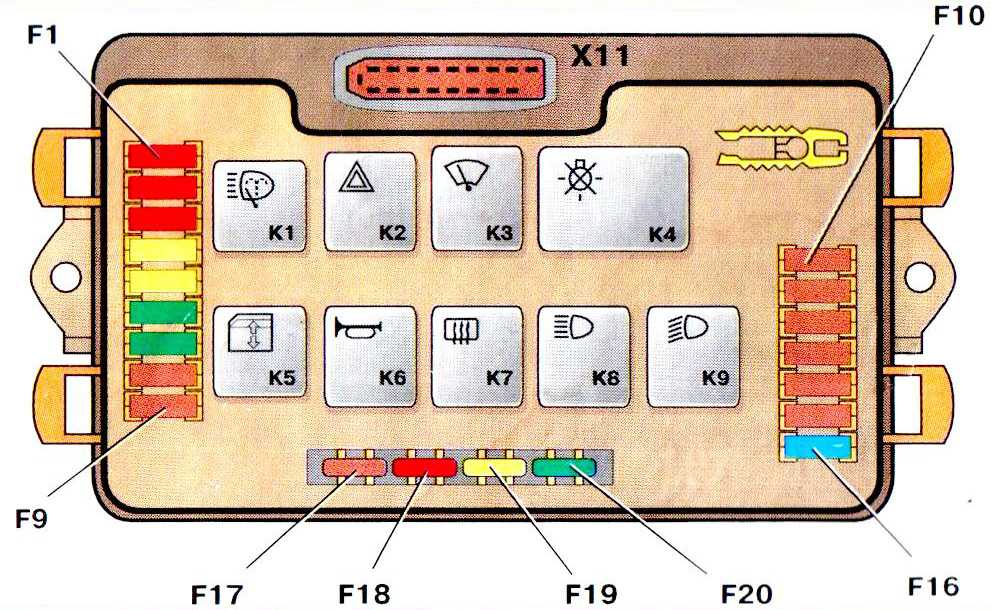

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – Реле стеклоочистителя; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Конечно, заменить предохранители занимает у профессионала всего пару минут. Однако до специалиста ещё нужно доехать. А если не работает зажигание? Заказывать эвакуатор? Расходы, расходы. А ведь зачастую достаточно проверить работоспособность отвечающих за тот или иной блок предохранителей и потратить те же пять минут на их замену. И ваш автомобиль снова будет как новенький, и визит на станцию технического обслуживания можно будет отложить до действительно серьёзных поломок.

Блок предохранителей в ВАЗ 2115 прячется под капотом, со стороны водителя. Открыв крышку (она крепится двумя простыми защёлками), вы получаете доступ к самим предохранителям и специальному пинцету, который хранится тут же, в монтажном блоке. Расшифровать обозначения реле и предохранителей, расположенных в монтажном блоке, очень просто, особенно – если под рукой схема. Реле обозначаются буквой «К», предохранители – буквой «F», номер позволяет определить зону ответственности данного предохранителя или реле; значение в «А» (амперах) означает предельный для данного предохранителя уровень напряжения. Так, рядом с предохранителем F2, отвечающим за поворотные указатели и работу аварийной сигнализации, указывается уровень 10А, то есть, именно такую нагрузку способен пережить предохранитель. Превышение напряжения выведет из строя предохранитель, но сохранит в целостности саму систему.

Схема электрооборудования автомобилей ВАЗ-2115-20 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумулятор; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Монтажный блок ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

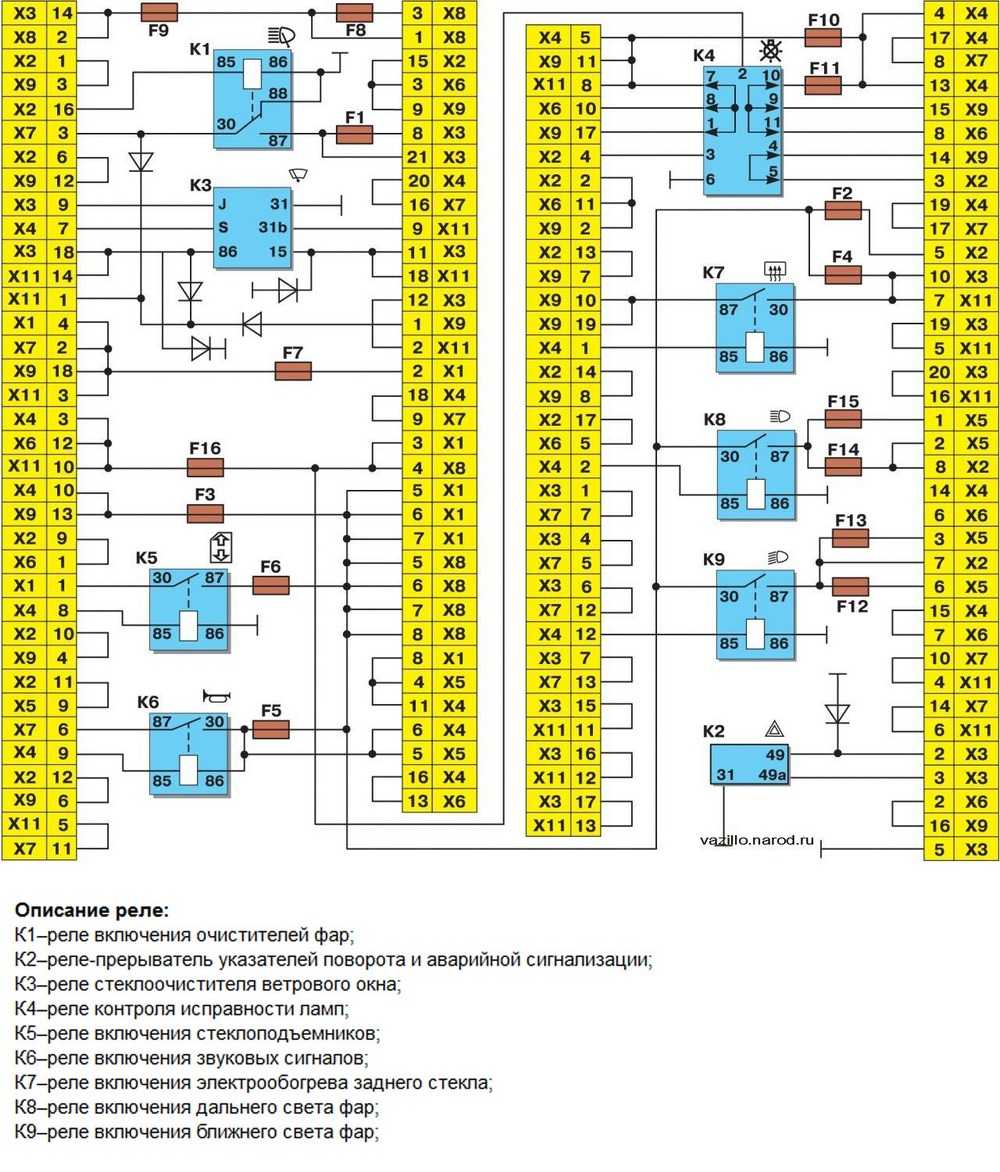

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя

Цепи, которые защищает предохранитель

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Комплектация монтажных блоков ВАЗ-2113, 2114, 2115.

Дата добавления: 14.07.2014

Электрооборудование
Двигатель
Тормозная система
Прочее
Рулевое управление
Трансмиссия
Подвеска
Тюнинг

ВАЗ 2110
- Прочее
- Двигатель
- Рулевое управление
- Электрооборудование
- Трансмиссия
- Тормозная система
- Подвеска
- Тюнинг
ВАЗ 2114
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
Лада Приора
- Рулевое управление
- Двигатель
- Подвеска
- Электрооборудование
- Тюнинг
- Тормозная система
- Трансмиссия

Видеопубликации
Фотопоток тюнинга ВАЗ
Руководства по эксплуатации и ремонту

Почему не работает прикуриватель

На ВАЗ-2115 устройство перестает работать из-за следующих причин:

Перегорание предохранителей. Прикуриватель в автомобилях отечественного производства часто замыкает, защитные детали приходится регулярно менять. Это считается конструктивным недостатком, устранить который сложно.
Подключение к гнезду слишком мощных устройств. Перегорание вызывается введением штекера автомобильного пылесоса, компрессора.
Изменение состояния гнезда. При частом использовании оно расшатывается, колодка болтается, что провоцирует замыкание. В таком случае плавкие защитные элементы быстро перегорают. Определить неисправность помогает отсутствие гудка (плавкая вставка нагружена звуковыми устройствами).
Короткое замыкание двигателя вентилятора. Штатные приборы ненадежны, они быстро выходят из строя. В таком случае на ВАЗ-2115 не работает прикуриватель.
Сгорание дорожки в установочном блоке из-за короткого замыкания. При воздействии влаги на колодки контакты покрываются оксидной пленкой. Блок предохранителей — слабое место отечественного автомобиля.

Замена монтажного блока

Случаются проблемы и с разъемами монтажного блока, а также с самой его платой. Определить такие неисправности достаточно сложно. Признаком такой проблемы является отказ от работы сразу нескольких электрических приборов. При этом и они, и реле, и предохранители, отвечающие за их работоспособность, исправны.

Отремонтировать разъемы возможно, только если причина заключается в окислении их контактов. Повреждение дорожек платы также можно попытаться устранить, однако проще заменить неисправный блок на новый. Тем более что стоит он не так и дорого – в пределах 2000 рублей.

Для замены монтажного блока потребуется только торцевой ключ на 10. Порядок замены следующий.

Поднимаем капот, отключаем от аккумулятора «минусовую» клемму.
Открываем крышку монтажного блока и откручиваем две гайки, фиксирующие его корпус.
Отсоединяем девятиконтактный разъем.
Снимаем корпус блока вместе с платой.
Отсоединяем остальные разъемы.
Установку нового блока производим в обратном порядке.

При монтаже может возникнуть единственная сложность – некоторые жгуты проводов очень короткие, поэтому чтобы подсоединить их потребуется некоторая сноровка.

Схема монтажного блока Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2 Реле и предохранители

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

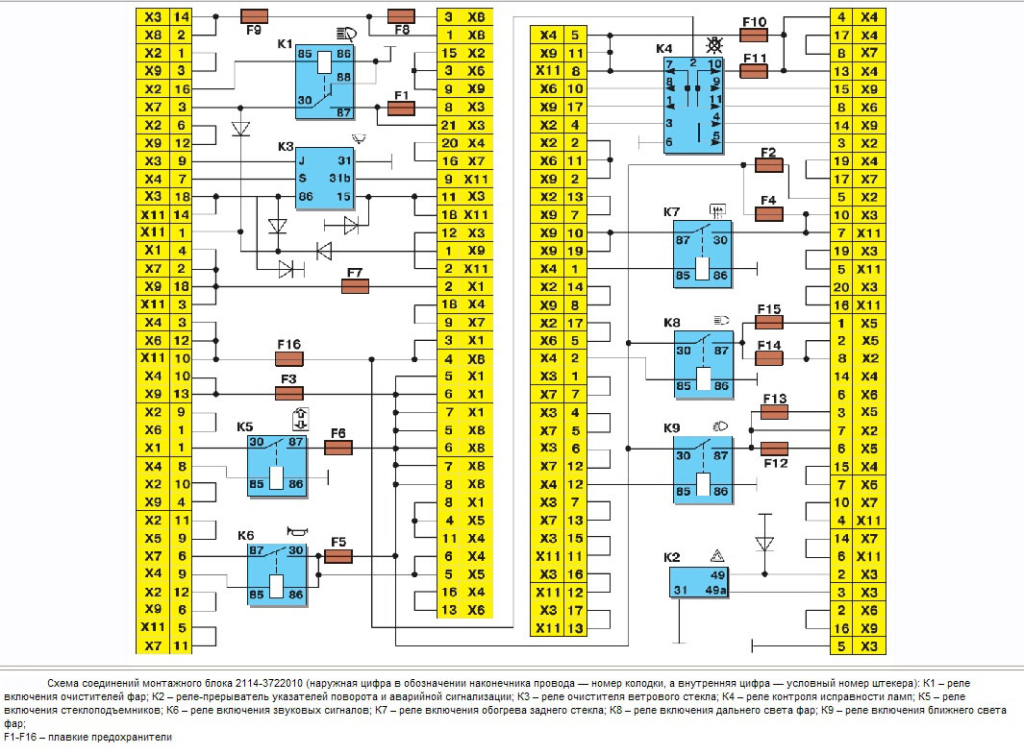

Схема соединений монтажного блока (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Большинство предохранителей лада самара 2 и вспомогательных реле находится в отдельном монтажном блоке, установленном в коробке воздухопритока с левой стороны автомобиля. Через монтажный блок соединяются провода моторного отсека с проводами панели приборов и салона автомобиля. Условные номера штекеров в соединительных колодках монтажного блока указаны на рисунке. Схема внутренних соединений монтажного блока ваз 2114, ваз 2115, ваз 2113.Ремонт монтажного блока заключается в основном в замене печатных плат. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединения печатных плат.

Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115, Монтажный блок. Замена предохранителей лада 2113, проверка и устранение неисправностей в электрооборудовании автомобилей ваз 2113, ваз 2115, ваз 2114.

Узлы электрооборудования Ваз 2113, Ваз 2114, Ваз 2115,
Ремонт электрооборудования Ваз 2114, Ваз 2115, Ваз 2113,
Схема монтажного блока Ваз 2114, Ваз 2115, Ваз 2113
