Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей
| Защищаемая цепь | Сила тока | Номер предохранителя |
| Резервный | 10А | F1 |
| Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников | 10А | F2 |
| Плафон подсветки салона, задние фары стоп-огней | 10А | F3 |
| Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна | 20А | F4 |
| Клаксон | 20А | F5 |
| Резервный | 30А | F6 |
| Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки | 30А | F7 |
| Резервный | 7.5А | F8 |
| Резервный | 7.5А | F9 |
| Габаритная левая фара | 7.5А | F10 |
| Габаритная правая фара | 7.5А | F11 |
| Фара ближнего света правая | 7.5А | F12 |
| Фара ближнего света левая | 7.5А | F13 |
| Фара дальнего света левая, контрольная лампочка активации дальнего света | 7.5А | F14 |
| Фара дальнего света правая | 7.5А | F15 |
| Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников | 15А | F16 |

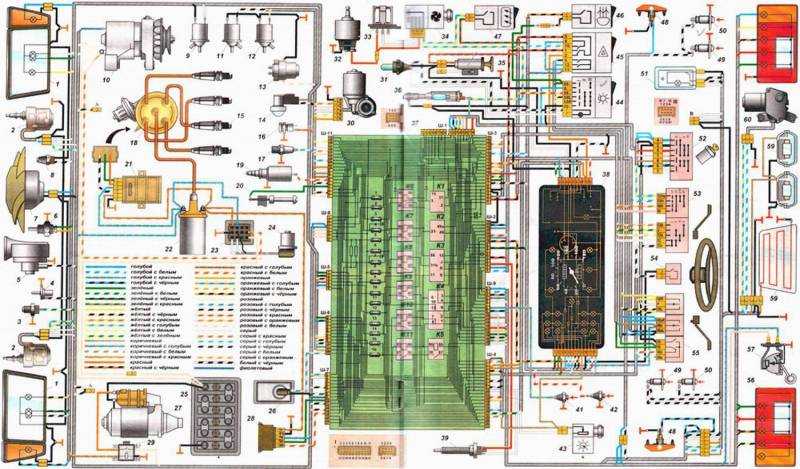

Электросхема ВАЗ-2108
1. Блок фара (фара, объединенная с передним фонарем); 2. Моторедукторы очистителей фар; 3. Датчик указателя температуры; 4 Выключатель подкапотной лампы; 5. Сигнал звуковой; 6. Выключатель света заднего хода; 7. Электродвигатель вентилятора; 8. Датчик электродвигателя вентилятора; 9. Клапан омыва фар; 10. Генератор; 11. Клапан омыва заднего стекла; 12. Клапан омыва ветрового стекла ваз 2108; 13. Электродвигатель омыва стекол; 14. Подкапотная лампа; 15. Свечи зажигания двигателя авто; 16. Розетка штепсельная переносной лампы; 17. Датчик контрольной лампы давления масла; 18. Датчик-распределитель зажигания; 19. Клапан карбюратора электромагнитный; 20. Выключатель концевой в карбюраторе; 21.Коммутатор; 22. Катушка зажигания ваз 2108; 23. Колодка диагностики; 24. Датчик в.м.т. 25. Батарея аккумуляторная; 26. Датчик уровня тормозной жидкости; 27. Стартер ваз; 28. Блок управления клапаном карбюратора; 29. Реле дополнительное включения стартера; 30. Моторедуктор очистителя ветрового стекла 2108; 31. Лампа подсветки табло управления отопителем; 32. Электродвигатель вентилятора отопителя; 33. Резистор дополнительный; 34. Переключатель электродвигателя отопителя; 35. Прикуриватель салона; 36. Лампа освещения вещевого ящика; 37. Монтажный блок; 38. Комбинация приборов 2108; 39. Выключатель стоп-сигнала; 41. Выключатель контрольной лампы стояночного тормоза; 42. Выключатель контрольной лампы воздушной заслонки карбюратора; 43. Выключатель освещения приборов; 44. Выключатель наружного освещения; 45. Выключатель аварийной сигнализации; 46. Выключатель заднего противотуманного света; 47. Выключатель обогрева заднего стекла; 48. Указатели поворота боковые; 49. Выключатели плафона в стойках передних дверей; 50. Выключатели плафона в стойках задних дверей (для 2109); 51. Плафон освещения салона; 52. Выключатель зажигания; 53. Переключатель стеклоочистителей и смывателей; 54. Выключатель звукового сигнала; 55. Переключатель указателей поворота, стояночного света и света фар ваз 2108; 56.Фонари задние; 57. Датчик указателя уровня топлива; 58. Элемент обогрева заднего стекла ваз 2108; 59. Фонари освещения номерного знака; 60. Моторедуктор очистителя заднего стекла.
А. Наконечник провода для подключения к датчику износа тормозных колодок;
В. Штекерный разъём для подключения к плафону индивидуального освещения салона;
I. Условные номера штекеров в колодках монтажного блока; II. Нумерация штекеров в колодке моторедуктора; III. Условные номера штекеров в колодке и контактов выключателя зажигания; К1. Реле времени смывателя заднего стекла; К2. Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ. Реле очистителя ветрового стекла ваз 2108; К4. Контактные перемычки на месте установки реле контроля исправности ламп; К5. Реле включения дальнего света фар; Кб. Реле включения очистителя фар; К7. Реле включения стеклоподъемников (не устанавливается); К8. Реле включения звукового сигнала; К9. Реле включения электродвигателя вентилятора; К10. Реле включения обогрева заднего стекла; К11. Реле включения ближнего света фар.
Предохранители отопительного агрегата, установленные в автомобиле старого образца
Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.
Чтобы разобраться в том, как работает блок управления отопителем ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора
Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой — с силой тока 16 А отвечает за электродвижок вентилятора радиатора.
