Порядок и наименование реле и предохранителей в монтажном блоке ВАЗ 2107
На более старых автомобилях стоял блок старого образца, и применялись предохранители с фарфоровым сердечником и полосой проводника, чем шире полоса, тем больше была сила пропускаемого тока. По цвету, они не различались, и были цилиндрического типа, расположены в один предохранительный ряд. Сверху блок прикрывает декоративная пылеводозащитная панель.
На более новых автомобилях установлен монтажный блок нового образца, со штырьковыми предохранителями, которые маркированы по цвету – красные рассчитаны на силу тока до 10 А, жёлтые – на вдвое большую, до 20 А.
Рассмотрим по порядку все реле и все цепи, защищённые предохранителями.
В монтажном блоке ВАЗ 2107 видно три кубических возвышения. Это реле, или электромеханические выключатели:
- R1 – реле обогрева заднего стекла, его предохранитель F5;
- R2 – дальний свет, его предохранители F12 на правую и F13 на левую фары соответственно;
- R3 – реле ближнего света фар, соответственно предохранители F16 и F17;
Если нет света в двух фарах сразу (неважно, ближний или дальний) и замена предохранителей не помогла– лучше поменять реле. В случае, если и это не помогло – возможно, нужно поменять лампы или проблема в проводке
Существуют свободные «посадочные места» для реле:
- Омыватель фар, с очистителем – самая «буржуазная» опция;
- Звуковой сигнал.
- Включение «карлсона» — вентилятора охлаждения радиатора.
О двух последних местах следует сказать особо: там установлены перемычки, чтобы «замкнуть напрямую» цепи без реле. Необходимо помнить, что если перемычка установлена не плотно, и есть размыкание, то может быть отказ вентилятора системы охлаждения.
В случае, если всё-таки двигатель перегрелся, то нужно срочно включать на полную мощность печку, с максимальной температурой и на двойной обдув, и, по возможности, набрать хорошую скорость на трассе.
В наборе имеется штатное место для пинцета, которым удобно менять предохранители:
Ниже – схема расположения цепей относительно номера предохранителей. Они кодируются следующим образом (второй столбик – предельная сила тока, А). Принципиальная схема электрооборудования может помочь разобраться тем, у кого лучше визуальная память.
F1 | 10 | Отопитель, белые фонари заднего хода, сигнал, обогрев заднего стекла; |
F2 | 10 | Двигатель стеклоочистителя, фар, насосов для обмывки как фар, так и лобового стекла; |
F3, F4 | 10 | Запасные |
F5 | 20 | Обогрев заднего стекла и реле |
F6 | 10 | Элементы консоли: прикуриватель и часы |
F7 | 20 | Звуковое реле и «карлсон». Совет: не сигналить часто и помногу, когда включён радиатор охлаждения. |
F8 | 10 | Аварийка, поворотники |
F9 | 7,5 | Задние противотуманки |
F10 | 10 | Множество фунций: приборная панель – лампы тормоза, аккумулятора, «подсос», электровентилятор, обмотка возбуждения генератора, электропневмоклапан. |
F11 | 10 | Тормозные сигналы, освещение в салоне |
F12 | 7,5 | Правый дальний свет |
F13 | 10 | Левый дальний свет |
F14 | 10 | Левые габариты, освещение номера, подкапотная лампа |
F15 | 20 | Правые габариты, часы, «бардачок», прикуриватель |
F16 | 10 | Правый ближний свет, омыватель и очиститель фар |
F17 | 7,5 | Левый ближний свет |
Автомобильный электро предохранитель
В автомобилях устанавливается, плавкий вид предохранителей. То есть, устройств, которые в результате короткого замыкания и тому подобных аварий, перегорают. Чем прерывают контактное соединение на определенном участке электропроводки. По мощности выдерживаемых аварийных нагрузок, предохранительные устройства различаются по номинальному напряжению тока, о чем сообщает его маркировка и дублирующая надпись возле гнезда разъема, предназначенного для его установки.
В автомобилях советского образца выпуска, устанавливались цилиндрические предохранители, очень ненадежные в работе и достаточно небезопасные из-за своей технической конструкции. На сегодняшний день, во всей без исключения, продукции ВАЗ (ВАЗ 2110, ВАЗ 2114, Приора, Калина и так далее), как и в машинах иностранного производства (Форд, Ауди и т.д) используются — ножевые предохранители. Более совершенные по своей конструкции и эстетике, лишенные недостатков свойственных их предшественникам, цилиндрическим предохранителям.
Как проверить предохранитель?
Если у Вас упали подозрения на какой то нерабочий предохранитель, то его необходимо в первую очередь проверить. Можно проверить двумя способами:
- на глаз (смотрим на контакт предохранителя, цел он или оборван) но этот метод не всегда действенен, т.к. обрыв может быть на ребре предохранителя, где его можно просто-напросто не увидеть.
- Тестером. Ставим тестер положение сопротивления и позваниваем контакты.
Если у вас в итоге перегорел какой-то из предохранителей, то его необходимо заменить. Но прежде, вам необходимо установить причину выхода предохранителя из строя, будь то короткое замыкание, либо высокие нагрузки. Так же завод изготовитель настоятельно не рекомендует устанавливать предохранители номиналом выше, чем оговорено выше в таблице, т.к. предохранитель защищает провод, а не сам электрический потребитель.
При установке предохранителя номиналом выше — чем положено, возможен риск возгорания автомобиля. Главная страница
Блок предохранителей и реле в отсеке двигателя Lada Vesta находится возле аккумулятора.
Чтобы добраться до блока отожмите оба фиксатора и сможете открыть крышку.
Фиксаторы очень хрупкие, важно аккуратно это сделать, не сломать!
Схема расположения предохранителей указана под капотом Vesta (она может отличаться в зависимости от комплектации).
Ниже расшифровка предохранителей и реле:
Реле:
Блок предохранителей и реле салона Lada Vesta располагается в левой стороне приборной панели.
Чтобы добраться до этого блока Vesta необходимо повернуть три пластиковые ручки, они держат крышку внизу. Потяните низ крышки, разожмите верхние держатели, двигая их к приборной панели, снимите крышку самого блока.
Для того, чтоб крышка лучше держалась, были применены фиксаторы держатели обивки. Поэтому, прежде чем снять крышку блока, снимите фиксатор держателя обивки. Установите ее на штатные места, а крепления дополнительно зафиксируйте.
Схема расположения предохранителей и реле в блоке, который находится в салоне Lada Vesta.
Обозначения + описания предохранителей и реле Lada Vesta:
Описание реле в блоке, которое находится под приборной панелью Vesta:
Где находится предохранитель для магнитолы
В сети интернет, на различных автомобильных форумах в числе не редко обсуждаемых вопросов по ремонту и обслуживания электрического оборудования и самой энергосистемы легкового авто (ВАЗ 2110, ВАЗ 2114, Форд и т.п), очень часто встречаются вопросы типа: где находится предохранитель для магнитолы, какой предохранитель отвечает за магнитолу и тому подобное.
Дело в том, что электрическая проводка современного авто, насыщенного всевозможным как штатным, так и дополнительно подключаемым оборудованием, представляет собой сложную и порой чрезвычайно запутанную систему. Разобраться в которой под силу только высоко профессиональным автоэлектрикам. Хочется отметить, что сейчас мы говорили, о новых легковых машинах. В том случае, если автомобиль уже далеко не нов и сменил на своем веку несколько владельцев. Как правило, что-либо да изменявших в его конструкции, и в частности — электропроводке, то в случае возникновения проблем с электропитанием, для их обнаружения и устранения придется поломать голову. К счастью, вопросы из разряда нами названных, а именно (еще раз) — где находиться предохранитель, отвечающий за магнитолу в автомашинах ВАЗ 2110 (Приора, форд, ВАЗ 2114) можно объединить в один и ответить на него следующим образом.
В отсеке под прикрывающим его люком, с правой стороны рулевой колонки вашей машины. Стандартно это ножевой предохранитель на 20 ампер с маркировкой английской буквой — F и цифрой 4 (F4).
По правилам, каждое отдельное устройство защищается индивидуальным предохранителем, но это уже относиться к их, так сказать — личной защите (вторичной). А первым принимает на себя удар, предохранительное устройство стоящие непосредственно на входе в энергосистему авто. А так как, почти все оборудование и дополнительная техника, прежде всего автомобильная магнитола, замыкаются на одну цепь с прикуривателем, то ответ вполне очевиден.
Предохранитель на магнитолу ВАЗ, одновременно является предохранителем для прикуривателя. Точнее, наоборот. А о том где его искать и как определить, мы уже сказали ранее.
Как открыть блок предохранителей
В отличии от Грант Калин и Приор, чтобы открыть монтажный блок в салоне, нужно выполнить ряд действий, не знакомых, владельцам предидущих моделей.
Заглушка блока предохранителей держится на пластиковых «гвоздиках» пистонов. Все что нужно сделать, это оттянуть на себя шляпку пластикового черного гвоздика, оставив при этом шайбу.
У кого-то этих гвоздиков 2, у кого-то 1 в зависимости от времени выпуска авто, т.к. со временем все элементы модернизируются.
Далее снимаем фиксатор в верхней части заглушки со стороны замка зажигания и тянем за низ крышки, тем самым открывая перед собой блок предохранителей. При необходимости отсоедините штейкера кнопки открывания багажника и регулировки фар.
Для того чтобы установить крышку на место — выполняем действия в обратном порядке.
Снять крышку блока предохранителей под капотом же намного проще и вряд ли у кого возникнут с этим вопросы.
1 — крышка блока предохранителей (в данном случае гвоздик находится только со стороны замка зажигания, в других воторой гвоздик находится в левом нижнем углу на крышке блока)
2 — панель
3 — регулировка электрокоректора фар
4 — копка открывания крышки багажника
Замена блока предохранителей на Ваз 2107
Предохранители ВАЗ 2107 (инжектор и карбюратор) устанавливаются в типовые взаимозаменяемые блоки, поэтому их замена не сопряжена со сложностями. БП можно менять лишь на блок аналогичного типа (старый или новый). Делается это так:
- отключить “массу” от аккумулятора;
- демонтировать корпус воздушного фильтра;
- отстыковать жгут проводов, подключенный к блоку предохранителей, который находится снизу БП;
Совет: цветная маркировка, нанесенная на корпус БП, позволяет не перепутать провода местами даже если предварительно не маркировать их.
- демонтировать полку, находящуюся в салоне под “торпедой”;
- снять корпус “бардачка”;
- отстыковать второй жгут проводов от БП;
- открутить болты крепления БП (правый болт скрыт, его сразу не видно);
- демонтировать блок предохранителей;
- установить новый блок предохранителей;
- затянуть болты крепления;
- пристыковать жгут, идущий из салона;
- установить корпус “бардачка” и полку под “торпедой”;
- подключить к БП жгут проводов, идущий под капотом;
- установить корпус воздушного фильтра;
- подключить “массу” к аккумулятору.
Схема блока предохранителей и реле
Ниже представлена схема салонного блока предохранителей. Стоит отметить, что электросхемы отличаются в зависимости от года выпуска и комплектаций, по мере поступления новой информации, статья будет обновляться.
Предохранители
- Номер предохранителя/Ампераж/Цепь/Назначение предохранителя
- F1 15А К15R Стеклоомыватель лобового стекла
- F2 30А*1/5А*2K15R подрулевой переключатель левый
- F3 10А*1лампа дальнего света левая (классик/комфорт)
- F4 30А*1/5А*2K30S подрулевый переключатель левый
- F5 15А K15R обогрев передних сидений
- F6 7,5А*1K30S Правая лампа габаритных огней
- F7 10А*1K30S Левая лампа габаритных огней
- F8 5А*1К30S Задние ПТФ (противотуманки)
- F9 3А повторители поворотников правого зеркала
- F10 5А K15S Селектор КПП
- F11 10А*1Левая лампа ближнего света (классик/комфорт)
- F12 15А K30S Контроллер BCM (поворотники)
- F13 10А K30S Контроллер BCM (питание)
- F14 10А K30S Выключение педали тормоза
- F15 5А BTP Датчик дождя и света, электрокоректор фар
- F16 5А BTP Выключение педали тормоза
- F17 5А BTP Лампа подсветки багажника и бардачка
- F18 3А повторители поворотников левого зеркала
- F19 10А*1 Лампа ближнего света правая (классик/комфорт)
- F20 5А Обогрев боковых зеркал заднего вида
- F21 15А K15S БУ СНПБ
- F22 5А K15S Приборная панель
- F23 5А K30S Приборная панель
- F24 5А ACC система безопасности ЭРА ГЛОНАСС, радио
- F25 5А ВТР Контроллер ESP9.1
- F26 15А K30S Бензонасос
- F27 5А K15S Датчик парковки (парктроник)
- F28 5А K15S ЭУР (Элеткро усилитель руля)
- F29 10А*1/5А*2K30S Питание прицепа
- F30 5А K15S Контроллер ЭРА ГЛОНАСС
- F31 5А K30S Контроллер ЭРА ГЛОНАСС
- F32 10А K15S Питание шины K15M (моторного отсека)
- F33 5А BTP Стеклоподъемники
- F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса
- F35 5А BTP Блок управления водительской двери
- F36 15А K30S Радио, диагностический разъем
- F37 7,5А K30S фонарь тормоза правый
- F38 7,5А K30S левый фонарь тормоза
- F39 10А*1К15R Дневные ходовые огни (Комфорт/Классик)
- F40 10А*1К15R Лампа дальнего света правая (Комфорт/Классик)
- Предохранители типа JCase
- F41 20А ACC Разъем питания 12В, прикуриватель
- F42 20А K30S Контроллер BCM (питание шины ВТР)
- F43 20А K30S Контроллер BCM (замки дверей)
- F44 30А K30S Стеклоподъемники
- F45 30А K30S Вентилятор салонного отопителя
- F46 30А*1K15R Дворники
- F47 25А*2K30S Контроллер ЕММ (правый дальний, левый ближний, левый габарит)
- F48 30А*2K30S Контроллер ЕММ (стеклоочистители )
- F49 25А*2K30S Контроллер ЕММ (противотуманные фары передние/задние, подсветка номерного знака)
- F50 25А*1K30S Контроллер ЕММ (левый дальний, правый ближний, правый габарит)
А*1 — комплектация Классик/Кофорт
А*2 — комплектация Люкс
Блок реле схема
Ниже представлена схема реле блока предохранителей в салоне
А*1 — комплектация Классик/Кофорт
А*2 — комплектация Люкс
Где находится моторный блок
Все электрические провода, которые находятся в блоке, имеют защиту специальными предохранителями, их называют плавкими или попросту ПП. Практически все эти детали располагаются в специальной капсуле или отсеке, что находится под капотом любой ВАЗ-2107, приблизительно под лобовым стеклом, со стороны пассажира.
Учитывая длительную эволюцию ВАЗ-2107 на отечественном рынке, можно заметить то, что таких блоков выделяют 2 вида: старого и нового образца. Блоки, которые считаются старыми образцами, конечно же, установлены на автомобилях более ранних годов выпуска. Со временем модель модернизировалась, и моторный блок ВАЗ-2107 слегка эволюционировал, хоть свои функции и свойства сохранил. Разницы между новым и старым блоком практически нет, но то, что есть, нужно знать. Это очень полезно тем водителям, которые собираются приобретать такую классическую машину, как ВАЗ-2107.
Двигатели как карбюраторные, так и инжекторные никоим образом не будут влиять на тип моторного блока, потому его версия не зависит от вида подачи бензина. Любой тип двигателей может быть оснащен блоком предохранителей ранней версии автомобиля.
Что делать при неисправности предохраняющего устройства?
Ответ также не из трудных. Заменить сгоревшее устройство на новое, полностью соответствующее техническим параметрам предыдущего. Стоит оно не дорого и продается во все магазинах автозапчастей. В качестве небольшого совета. Имейте запасной предохранитель или даже несколько штук. Так как выходят из строя они достаточно часто, особенно зимой и летом. А также при ремонте автомобиля. Это объясняется повышенной нагрузкой на электросистему при работающем кондиционере и обогревателях салона и сидений. Небрежности при отключении аккумуляторной батареи (обесточивании сети) при производстве мелкого ремонта и т. д.
Как заменить блок
Заменить блок предохранителей не составляет никакого труда, если правильно следовать инструкции. Для этого необходимо произвести в первую очередь следующие манипуляции:
- открыть капот;
- произвести демонтаж элемента воздушного, фильтрующего.
Затем обзору водителя станет доступен огромный жгут проводов, его необходимо снять. Удобно, что корпус блока предохранителей имеет цветовую раскраску, а это значит, что цвет подключенных разъемов полностью ему соответствует, поэтому провода маркировать абсолютно не нужно.
После таких манипуляций необходимо сесть в салон и поснимать все детали со стороны бардачка, в том числе сам бардачок. Таким образом, когда все уже под носом и ничего не мешает, можно смело отсоединить жгут проводов от всех разъемов блока предохранителей.
Важно помнить, что цветная маркировка не даст водителю ничего перепутать. Все найденные крепления и винты откручиваются с помощью гаечного ключа
На этом демонтаж заканчивается, а сборка производится точно так же, только в обратном порядке.
Нет ничего интересней, нежели изучать свой автомобиль изнутри, особенно когда можно улучшить процесс его езды.
Также большие особенности имеют печки ВАЗ-2107. Они предназначены для разных целей. В основном они используются для повышения температуры в машине и обогрева заднего сидения. Зная особенности других деталей машины, в том числе и генератора ВАЗ, можно быстро устранить поломку.
Так же водителю не помешало бы узнать, в чем особенность прикуривателя, в каких ситуациях в плане ремонта может мешать панель в машине или от чего зависит питание автомобильных часов. Все эти элементы автомобиля хоть и несут крошечную часть информации, тем не менее они имеют огромное значение для водителя.
Замена блока предохранителей считается начальным уровнем его знаний, как и замена вентилятора.
Блок предохранителей авто ВАЗ-2110, 2111, 2112
В этой модели авто монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.
K1 — реле контроля исправности ламп;
K2 — реле очистителя ветрового стекла;
KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;
K4 — реле включения ближнего света фар;
K5 — реле включения дальнего света фар;
K6 — дополнительное реле;
K7 — реле включения обогрева заднего стекла;
K8 — реле задних противотуманных фонарей;
F1-F20 — плавкие предохранители
Расшифровка предохранителей.
Номер | Сила тока, А | Описание предохранителей |
F1 | 5 | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта |
F2 | 7,5 | Левая фара (ближний свет) |
F3 | 10 | Левая фара (дальний сеет) |
F4 | 10 | Правая противотуманная фара |
F5 | 30 | Электродвигатели стеклоподъемников дверей |
F6 | 15 | Переносная лампа (розетка) |
F7 | 20 | Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
F8 | 20 | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
F9 | 20 | Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла |
F10 | 20 | Резервный |
F11 | 5 | Лампы габаритного света правого борта |
F12 | 7,5 | Правая фара (ближний свет) |
F13 | 10 | Правая фара (дальний сеет). Контрольная лампа включения дальнего света |
F14 | 10 | Левая противотуманная фара |
F15 | 20 | Электрообогрев сидений. Блокировка замка багажника |
F16 | 10 | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
F17 | 7,5 | Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) |
F18 | 25 | Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112. |
F19 | 10 | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер) |
F20 | 7,5 | Лампы задних противотуманных фонарей |

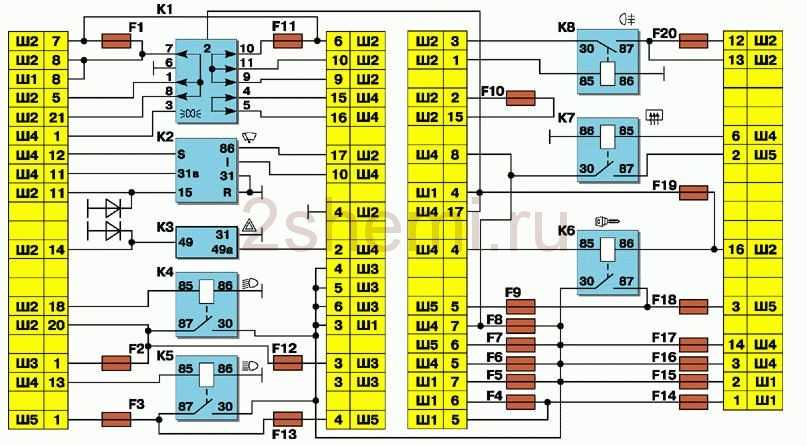

Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12 (наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера):
Предохранитель прикуривателя
Одно из самых часто перегорающих предохранителей — предохранитель прикуривателя. Причина его частого перегорания проста: используются потребители с большим током потребления нежели позволяет предохранитель: либо подключены сразу несколько энергопотребителей через «тройник» либо используется достаточно мощный компрессор для подкачки колес. Так же возможен вариант замыкания цепи во время надевания в гнездо прикуривателя патрона стороннего потребителя: зарядка для телефона, радар-детекор.
Где находится предохранитель прикуривателя?
Предохранитель прикуривателя находится в монтажном блоке под панелью по левую сторону от руля. Чтобы открыть панель для доступа к предохранителям, вытащите черные шляпки гвоздиков заглушки использую ногти или сторонние острые предметы, отсоедините клипсы, потяните за низ заглушки. Предохранитель прикуривателя находится под номером F41 и имеет номинал 20А. Тип предохранителя: JCase Так же прикуриватель имеет отдельное реле К8.
