Замена помпы на ваз 2114

К чему может привести поломка помпы

Как уже говорилось, насос (или помпа) приводит в циркуляцию всю охлаждающую жидкость в системе. Если он перестанет работать, то и циркуляция жидкости прекратится. Подобная неисправность может привести к очень серьезным последствиям, в числе которых:

• закипание ОЖ в системе (главным образом это можно наблюдать в расширительном бачке);
• быстрое перегревание двигателя;
• повреждение или даже разрушение двигателя и смежных с ним агрегатов (в случае, если мотор длительное время работает без охлаждения).

Перегрев двигателя ваз 2114Как можно видеть, поломка такого небольшого устройства, как жидкостная помпа, может привести к поломке двигателя, и ремонт в таком случае будет стоить уже гораздо дороже. По этой самой причине периодически следует проверять работоспособность насоса и, в случае обнаружения неисправности, сразу произвести его замену.

Быстро проверить — правильно ли работает помпа — можно следующим образом:

1. Завести автомобиль и дождаться, пока он прогреется.
2. Обхватить ладонью верхний шланг в районе радиатора.
3. Сжать шланг с достаточным усилием, которое позволит почувствовать — наблюдается ли внутри него пульсация жидкости.
4. Если пульсация присутствует, значит жидкость циркулирует и помпа исправна, если же пульсации нет, то скорее всего помпа вышла из строя и следует выполнить ее замену.

Назначение и расположение помпы в автомобилях ВАЗ 2114/15

Назначение водяного насоса во всех автомобилях одинаково — обеспечение принудительной циркуляции антифриза в системе охлаждения двигателя. С помощью помпы происходит интенсивное охлаждение главных узлов мотора — цилиндро-поршневой группы и головки блока цилиндров.

Срок службы водяного насоса на автомобилях ВАЗ 2114/15 в зависимости от условий эксплуатации, качества антифриза и самого насоса изменяется в широких пределах — от 40 до 150 тыс. км пробега.

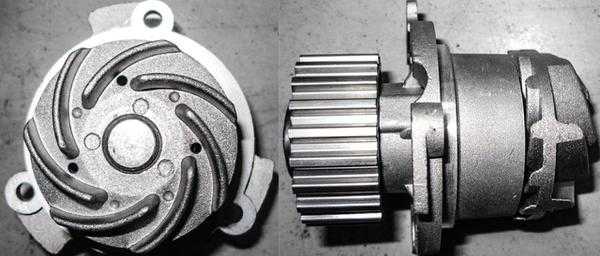

Сама помпа представляет собой корпус с посадочным фланцем. Внутри корпуса на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, перекачивающая охлаждающую жидкость (ОЖ), на другом — приводная шестерня. Чтобы антифриз не проникал внутрь подшипника и через него наружу, в корпус запрессован специальный сальник.

Внутри корпуса помпы на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, на другом — приводная шестерня

Водяной насос встроен в силовой агрегат с правой (по ходу движения) стороны и задействован в работе газораспределительного механизма. Вал с крыльчаткой приводится в движение ремнём ГРМ, надетым на шестерёнку, что создаёт дополнительные сложности при неисправности помпы.

1. Когда сальник начинает пропускать охлаждающую жидкость, она попадает на ремень ГРМ. Ремень из-за этого быстрее изнашивается.
2. При заклинивании вала ремень ГРМ обрывается или слетает. Это часто приводит к столкновению поршней с клапанами и последующему капитальному ремонту двигателя.
3. Отсутствие или недостаток антифриза в системе также может привести к перегреву мотора и, как следствие, к капитальному ремонту.

Водяной насос установлен в блоке цилиндров и входит в состав газораспределительного механизма

На классических моделях ВАЗ помпа вращается от шкива коленчатого вала посредством ремня привода генератора. На автомобилях с передним приводом она интегрирована в механизм газораспределения. Это позволило конструкторам уменьшить габариты силового агрегата.

Шкив насоса вращается ремнем ГРМ

В автомобилях ВАЗ 2114/15 с восемью- и шестнадцатиклапанными двигателями расположение помпы одинаково, а конструкция заметно различается. поэтому они не взаимозаменяемы. Основное отличие — большая ширина ремня ГРМ и приводной шестерни для мотора 16V. Поэтому помпы двигателей с разным количеством клапанов не взаимозаменяемы.

На 16-клапанном двигателе ВАЗ 2114 шестерёнка помпы расположена с левой стороны под натяжным роликом

Требования к помпе ВАЗ-2115

Покупая помпу для ВАЗ-2115, руководствуйтесь правилами выбора:

Слегка подвигайте шкив по корпусу – активного движения вала присутствовать в качественной детали не должно. Допускается движение относительно оси, но руками прочувствовать такое вращение сложно.
Держа прибор в руках, покрутите, взяв шкив. Крутиться компонент должен плавно, без рывков, при этом особенных усилий прилагать не требуется

Отсутствие заеданий – хороший признак работы водяного насоса.
Посмотрите сбоку – возможно подшипник стопорит, ваша задача – подобрать насос с минимальными показателями попадания кернера на винтовую деталь.
Обратите внимание на особенности конструкции сальника отечественного производства. Для этого оцените внешний вид со стороны шкива на вал:если пусто, агрегат лучше отложить в сторону;
виднеется темная точка – смело берите;
присутствует маркировка «М 9» или «М 5», не отказывайтесь от такого прибора.

Обзор производителей водяных насосов для ВАЗ-2115

Каждый производитель уверяет, что его товар самый качественный. Собственник ВАЗ-2115, который «ведется» на увещевания представителей торговых компаний о том, как круто приобрести именно эту помпу, на собственном опыте может столкнуться с проблемой частых неисправностей водяного насоса в машине или недолговечностью детали.

Мы постарались подойти к обзору основных производителей помп на ВАЗ-2115 беспристрастно и обратились за консультацией к профессионалам, имеющим большой опыт работы в сервисе обслуживания отечественных машин. В ВАЗ-2115 чаще всего установлены 8-клапанные моторы, поэтому мы будем говорить о тех образцах помп, которые подходят именно для такого вида авто и какие можно поставить:

1. Fenox белорусского производства. В комплект к водному насосу входит прокладка для уплотнения, крыльчатка из пластика, с 7 лопастями, без импеллера. В упаковку производитель вкладывает паспорт, а значит, изделие прошло должную сертификацию и является качественным. Гарантия на устройство – 1 год после даты приобретения механизма.
2. ТЗ производит Россия. Кроме уплотнительной прокладки и паспорта, приятным бонусом станет защитная наклейка, которая рвется при вскрытии коробки. Так изготовитель защищает потребителя от подделок и покупки б/у изделия.На крышку упаковочной коробки нанесен идентификационный номер, он позволяет свериться с подлинностью устройства, на шкиве помпы для дополнительной защиты есть специальный код. В крыльчатке присутствует импеллер. 1 год гарантии отсчитывается от даты изготовления товара.
3. Водяной насос фирмы LUZAR, выпускаемый в России. Это образец повышенного качества, хотя бы потому что крыльчатка сделана не из хрупкого пластика, а из алюминиевого сплава. Также в комплект входит специальный фиксатор, имеющийся в отдельном запаянном пакете. Маркировка содержится как на корпусе, то и на шкиве изделия. Гарантия устройства распространяется на 2 года активного использования с учетом пробега ВАЗ-2115 величиной 125000 км.
4. Oberkraft – к сожалению, производителя определить экспертам так и не удалось, поэтому о качестве судить сложно. Более того, на помпе нет никакого фирменного знака или номера, который бы подтвердил оригинальность товара, скорее всего, это обычная кустарщина, тем более что паспорта к механизму не прилагается. В комплект входит только прокладка для уплотнения. Ни о какой гарантии речь тоже не идет, делаем вывод – водяной насос Oberkraft, несмотря на его небольшую стоимость, лучше оставить в магазине.
5. Покрытой тайной остается и помпа Bautler, но, по утверждениям специалистов, некоторые водители отдают предпочтение именно этому водяному насосу. Ведь на него предоставляется гарантийный талон на 2 года, вот только с какой даты отсчитывать, остается только догадываться. Или выбросить гарантийный талон вовсе. Маркировка присутствует – на корпусе и шкиве помпы. Крыльчатка изготовлена из алюминия, 6 лопастей, окраска порошковая, импеллера нет.
6. Немецкий производитель представлен на рынке помп, подходящих для ВАЗ-2115, фирмой AV Autotechnik. В комплекте содержатся прокладка и паспорт, крыльчатка с 6 лопастями из чугуна. Оригинальной кодировки и маркировки нет, гарантия секретная – 1 год от непонятной даты.
7. Хотите поддержать отечественного изготовителя? Тогда поменять установленный по умолчанию на ВАЗ-2115 инжектор можно на ЗАО «ВолгаПромМаркет». Хотя паспорт не предусмотрен, зато есть тонкая прокладка и крыльчатка из пластика с 6 лопастями необычного фиолетового оттенка.

• www.drive2.ru
• vazremont.com
• ladaautos.ru
• ladaautos.ru

Причины поломки маслонасоса

Существует ряд типичных поломок, из-за которых масляный насос полностью или частично выходит из строя:

• физический износ корпуса, ротора или ведомой шестерни. Между шестернями насоса и корпусом существует зазор в 0,2 мм. Есть зазор и между зубьями насосных шестерён — 0,5 мм. По мере износа эти зазоры увеличиваются, а давление, создаваемое насосом на выходном патрубке — падает. Поскольку замена и подгонка износившихся шестерён является очень трудоёмким процессом и под силу далеко не каждому, автолюбители идут по пути наименьшего сопротивления и просто меняют маслонасос целиком;

• засорение маслоприёмника. Если он засорился, давление в смазочной системе автомобиля резко падает, а на приборной панели загорается красная лампочка. Забитый маслоприёмник — это следствие полностью засорившегося картера. Решением является полный слив отработавшей смазки, снятие поддона, картера, маслонасоса и тщательная промывка всех этих деталей в керосине;

• утечка масла. Иногда масло начинает вытекать прямо из-под насоса. Обычно водитель замечает утечку не сразу, определяя её по косвенным признакам, например, по резко увеличившемуся расходу смазки и по масляным пятнам под машиной. Причина утечки — нарушение герметичности насосной прокладки. Часто при замене маслонасоса автолюбители не меняют прокладку, находящуюся под ним, считая, что она ещё какое-то время послужит. Это ошибка, которая и ведёт к утечкам. Правило простое: меняя маслонасос, следует в обязательном порядке сменить и прокладку, даже если она не выглядит изношенной.

Отдельно следует упомянуть о моторном масле. Его качество тоже оказывает существенное влияние на срок службы насоса и его исправность. Дело в том, что масляный насос — это единственный элемент двигателя, который смазывается не отфильтрованным маслом (потому что масляный фильтр установлен только на выходном патрубке насоса). И если автовладелец привык экономить на качественном масле, то на долгую и бесперебойную работу маслонасоса он может не рассчитывать.

Видео: процедура замены водяного насоса своими руками

Рекомендуется убедиться, что новая и старая помпы полностью идентичны

Как поменять патрубки на помпе

Замена патрубка на водяном насосе целесообразна в тех случаях, когда шланг вздулся или имеет мелкие трещинки, через которые проступает тосол. Существенный недостаток смены патрубков заключается в том, что они расположены ниже помпы — то есть придётся домкратить кузов и подлезать снизу.

Старые патрубки снимаются после того, как были слит антифриз и демонтирована сама помпа

Важно очистить место посадки от пыли, грязи и потёков охлаждающей жидкости. После подсоединить к новой помпе новые патрубки, установив на стыке новую прокладку

Рекомендуется пользоваться термостойким герметиком для надёжности соединений.

Перед установкой новых патрубков необходимо слить тосол из системы охлаждения

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.

Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностью

Заранее нужно будет приобрести следующие запчасти:

1. водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);
2. элементы электрооборудования;
3. несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;
4. крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ. Так, чтобы установить дополнительную помпу, необходимо:

• Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).
• Далее слить охлаждающую жидкость из системы.
• Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.
• Вместо него подсоединить собранный узел.
• После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.

Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Замена помпы на ВАЗ 2114, ВАЗ 2115 (16 клапанов)

Процедура замены водяного насоса на моторах 8 и 16 клапанов будет несколько различаться. Дело в том, что на ВАЗ 2114 с 8 клапанами стоит только один шкив коленчатого вала, а на машинах с 16-клапанным мотором — два. То есть конструкции автомобилей с разными типами двигателей несколько отличаются друг от друга.

Процедура замены водяного насоса

Для начала потребуется снять пластиковый кожух защиты ремня ГРМ, однако это не так просто, как на ВАЗе с 8 клапанами:

• Для того чтобы снять кожух потребуется снять шкивы с обоих коленвалов.
• И также нужно отсоединить два ролика ГРМ — опорный и натяжной.
• Снять помпу без демонтажа шкивов и роликов невозможно.
• Также потребуется снять правое переднее колесо. Рекомендуется использовать домкрат, чтобы поднять кузов на нужную высоту. Только так можно будет добраться до болтовых соединений, которыми кожух ГРМ крепится к мотору.
• Далее можно руководствоваться той схемой, которая приведена для 8-клапанных двигателей.

Работа по замене водяного насоса на ВАЗ 2114 и ВАЗ 2115 не представляет особых сложностей. Главное — тщательно подойти к выполнению каждого этапа процедуры и работать только исправными инструментами. Замена помпы своими руками — это та работа, которая не нуждается в спецподготовке.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Плавают обороты на холостом ходу ваз 21214 инжектор, причины

В глушитель стреляет, причина на ваз 2106 и других автомобилях

Какое лучше трансмиссионное масло для ваз

Какие поставить фары на ваз 2110, оригинал или аналог

Гудит мост ваз 2107 как устранить

Сколько тормозных шлангов на ваз 2107, замена, инструкция пошагово с фото

Расход бензина нива, город, трасса, смешанный цикл

Большой расход бензина ВАЗ 2107, инжектор, причины большого расхода топлива

К чему приводит неисправность помпы

Автолюбители должны следить за тем, чтобы все детали их автомобиля исправно функционировали

Если что-то работает с перебоями, на это нужно обратить внимание и попытаться устранить неполадку. В случае если вы не доверяете своим силам, то обратитесь в автосервис, где мастера быстро все починят либо заменят

Запускать неполадки не стоит, поскольку это может сказаться на общей работе автомобиля. Например, из-за поломки помпы нередко нарушается циркуляция охлаждающей жидкости, а это ведет к перегреву двигателя машины. Дабы это не произошло, нужно вовремя починить устройство. Для этого необходимо:

1. Завести и прогреть машину, а после зажать верхний шланг радиатора. В случае если наблюдается циркуляция жидкости, это означает, что все хорошо.
2. Далее необходимо снять крышку ремня ГРМ и проверить, нет ли черных пятен на сальнике. Если их нет, значит, деталь исправна, следовательно, заменять ее не нужно.

Узнать то, что насос неисправен можно по неприятному свистящему звуку. В такой ситуации необходимо проверить помпу и при надобности заменить. Процедура замены является достаточно сложной, но те, кто разбирается в машине, вполне могут ее выполнить. Главное – следовать инструкции и соблюдать последовательность:

• для начала нужно загнать авто на яму и снять защиту картера. Двигатель при этом должен быть остывшим, дабы не обжечься об него;
• после этого необходимо поднять крышку капота и отвернуть вентиль с радиатора;
• открутить болт на блоке цилиндров и слить жидкость;
• открутить болт, который держит кожух ремня ГРМ;
• снять болт зубчатого шкива;
• открутить гайку натяжителя ремня;
• снять ремень со шкива и помпы, а затем отодвинуть его к радиатору;
• снять защиту;
• плоской отверткой поддеть край насоса;
• удалить остатки прокладки в блоке насоса;
• поставить новую помпу;
• собрать все в обратной последовательности.

Чтобы система охлаждения функционировала должным образом, без помпы в ВАЗ-2115 не обойтись. Правильный выбор помпы позволяет надолго сохранить радиатор и двигатель. В магазине автозапчастей вам, конечно, подскажут, какой образец лучше выбрать, вот только будет ли он отвечать лучшим характеристикам?

Замена помпы

Установка новой помпы на ВАЗ 2113, 2114, 2115 не отличается излишней сложностью и без проблем выполняется даже при отсутствии практических навыков – достаточно придерживаться следующей инструкции:

1. Для начала загоняем транспортное средство на смотровую яму или приподнимаем передок с помощью домкрата.
2. Далее демонтируем защиту картера-коробки на днище авто и открываем авто.
3. Затем откручиваем вентиль с радиатора, сливаем в подготовленную тару охлаждаемую жидкость.
4. Теперь находим винт на блоке цилиндров двигателя, откручиваем и также сливаем всю жидкость с мотора.
5. Далее откручиваем кожух ремня, отвинчиваем болт зубчатого шкива, предварительно отметив стоковое положение метками на корпусе.
6. Откручиваем гайку натяжителя ремня и демонтируем саму деталь.
7. Затем снимаем ремень, откидываем его в сторону, после чего демонтируем заднюю часть кожуха ГРМ и извлекаем защиту.

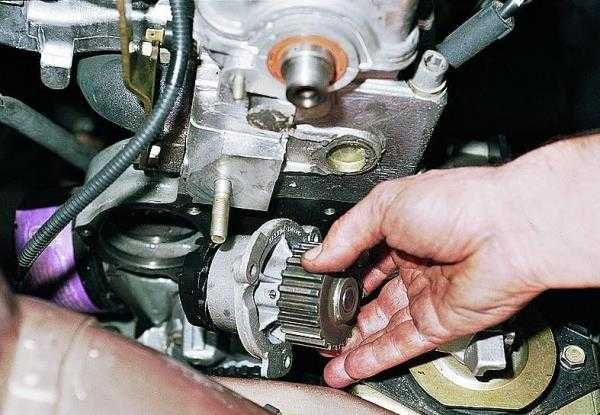

8. Теперь наконечником шлицевой отвертки поддеваем помпу и аккуратно извлекаем деталь наружу, после чего извлекаем из блока цилиндров частички абразива или прокладок.
9. Очищаем все пазы и смазываем места креплений герметиком, после чего устанавливаем новые прокладки и монтируем новые насос.
10. В завершение процедуры собираем весь механизм в обратном порядке, заливаем новый тосол и проверяем работоспособность агрегата на холостом ходу.

Проверка исправного функционирования устройства производится в движении на малой скорости по неровной дороге – если в салоне отсутствует запах охлаждаемой жидкости. А под капотом не издаются посторонние звуки, то работа выполнена качественно. Весь фронт работ по замене помпы, независимо от архитектуры двигателя займет не более 1 часа и не потребует сторонней помощи.
Также смотрите подробное видео замены помпы на автомобилях ВАЗ 2113, 2114 и 2115 с 8 клапанными ДВС:

Важные моменты

Есть пара нюансов, о которых обязательно нужно помнить, меняя маслонасос:

• перед установкой нового маслонасоса нужно снять с него пластиковый сальник и обильно смазать моторным маслом его внутреннюю кромку. Это значительно облегчит установку насоса на коленвал;
• когда насос полностью сядет на вал, не следует сразу закручивать крепёжные болты. Сначала надо заправить внутрь кромку вышеуказанного пластикового сальника. Делать это нужно с помощью заострённой палочки или карандаша. Заправлять сальник плоской отвёрткой или ножом категорически не рекомендуется: он очень легко рвётся, а найти его в продаже практически невозможно.

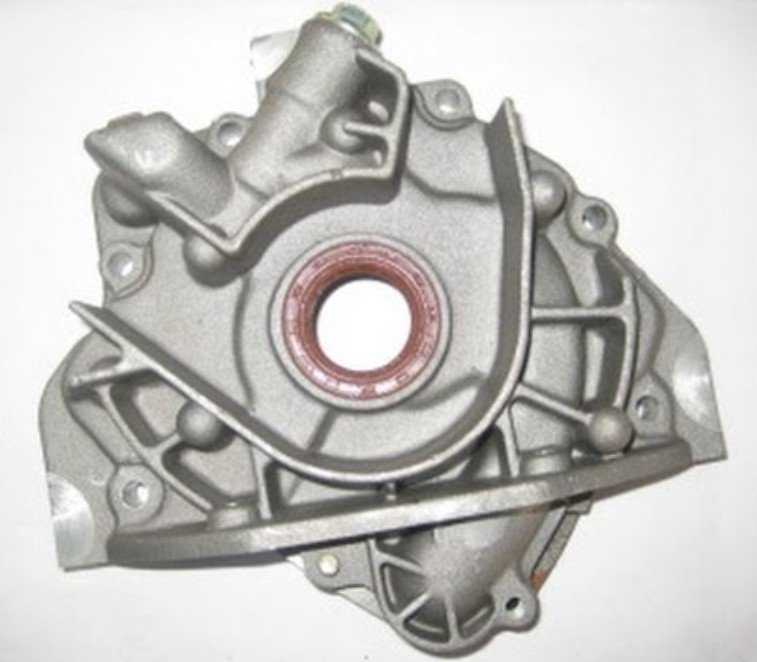

Замена маслонасоса на автомобилях ВАЗ 2114 и ВАЗ 2115 — задача, которая кажется невыполнимой только на первый взгляд. При ближайшем рассмотрении оказывается, что справиться с ней можно и своими силами, сэкономив серьёзную сумму на услугах квалифицированного автомеханика.

Замена масляного насоса необходима при отсутствии рабочего давления для полноценной работы как и с нагрузкой так и на холостом ходу. Замену масляного насоса необходимо производить поставив авто на смотровую яму.

В первую очередь нужно снять поддон картера, затем отвернуть два болта масляного насоса. После этого можно вынимать масляный насос, а затем и прокладку.

Установка масляного насоса на ВАЗ производится в обратном порядке от снятия.

Источники

• http://luxvaz.ru/vaz-2109/302-maslyanyy-nasos.html
• http://carnovato.ru/zamena-maslyanogo-nasosa-vaz-2114/
• http://vaz-2114-lada.ru/2012/05/zamena-maslyanogo-nasosa/

Замена помпы ВАЗ 2114 своими руками

Меньше слов, больше дела, что называется. Пошаговое руководство по замене:

Дайте двигателю остыть.

Снимите защитный кожух, выкрутив три болта ключом на «10».

Ослабьте натяжение ремня, выкрутив гайку крепления ролика.

Снимите ремень ГРМ со шкива распределительного вала и помпы.

Слейте жидкость из системы охлаждения. Выкрутите болт на блоке ДВС, затем заглушку в нижней части радиатора.

Ключом на «10» выкрутите три болта, которыми крепится крышка насоса к блоку ДВС. При необходимости заранее очистите поверхность.

Если не получается снять корпус насоса, попробуйте аккуратно выбить его, используя отвертку и небольшой молоточек.

Новую деталь ставите в обратном порядке

Обратите внимание на то, какое состояние у прокладки. Обычно она идет в комплекте, но если есть повреждения, приобретите отдельно

При необходимости можно на нее нанести тонкий слой герметика.

На этом замена помпы ВАЗ 2114 завершена. Как видите, сложного нет в этом ничего. Сложно в первый раз, а затем придет опыт и уверенность. Удачи на дорогах и меньше поломок!

Источники

• http://luxvaz.ru/vaz-2114/183-zamena-pompy-3.html
• http://ladaautos.ru/vaz-2114/kak-zamenit-pompu-vaz-2114-svoimi-rukami.html
• http://vaz-remzona.ru/zamena-pompy-vaz-2114/

Замена

Процедура замены водяного насоса отличается в зависимости от того, о каком количестве клапанов в двигателе идет речь.

Связано это с тем, что для «четырнадцатых» с 8 клапанными моторами предусматривается только один шкив коленвала, а у 16-клапанных аналогов их два. Потому системы имеют несколько разную конструкцию.

Помпы для 8-клапанного и 16-клапанного двигателя не являются взаимозаменяемыми. При покупке обязательно убедитесь, что новый водяной насос соответствует двигателю вашего автомобиля.

Процедура замены

Перед началом замены проверьте несколько основных моментов.

1. Если признаком неисправности помпы выступает износ ремня, проверьте, в каком состоянии находится ролик-натяжитель. При наличии ржавчины, рекомендуем заменить его вместе с помпой.
2. Проверьте качество и количество смазки под уплотнительной резинкой. При ее недостаче, не забудьте добавить смазку.
3. Оцените степень износа ремня. Если он оборвется в пути, менять его — не самое приятное занятие. Потому подумайте о потенциальных угрозах, прежде чем решать дать поработать изношенному ремню еще некоторое время.

Неисправный насос

8 клапанный мотор

Если ваш ВАЗ 2114 оснащается 8-клапанным силовым агрегатом, тогда менять помпу необходимо по следующему алгоритму.

1. Снимите защитный кожух с ГРМ.
2. Немного ослабьте ролик-натяжитель. Если его состояние сомнительное и элемент нуждается в замене, тогда ролик демонтируется полностью.
3. Ослабьте степень фиксации генератора, демонтируйте ремень генератора и ремень ГРМ.
4. Отключите все шланги, идущие на водяной насос.
5. Слейте из системы имеющуюся охлаждающую жидкость.
6. Отсоедините защитную крышку, после чего извлеките вышедшею из строя помпу.
7. После снятия очистите обязательно поверхности фланца от помпы, проведите зачистку блока цилиндров от скопившейся грязи и остатков резиновой прокладки.
8. Если не убрать грязь, тогда подобные наросты не позволят правильно и ровно установить новую помпу. Как результат, ремень ГРМ будет быстро и неравномерно изнашиваться.
9. Когда замена произведена, не забудьте расставить метки ГРМ. Достаточно часто коленчатый вал относительно распределительного вала смещается.

Расположение устройства

16 клапанный мотор

Если под капотом вашего ВАЗ 2114 расположился 16-клапанный силовой агрегат, тогда последовательность замены помпы будет выглядеть несколько иначе. Такая работа с определенными сложностями, но выполняется своими руками. Дополнительно рекомендуем посмотреть видео инструкции.

1. Снимите пластиковый кожух.
2. Демонтируйте кожух с вашего ремня ГРМ.
3. Для снятия кожуха требуется демонтировать ремень ГРМ, снять шкивы распределительного вала, а также два ролика — опорный и натяжной. Без данных манипуляций выполнять демонтаж водяного насоса будет невозможно.
4. Также снимите правое переднее колесо. Так вы сумеете наконец-то добраться до нижних крепежных болтов кожуха.
5. Теперь спокойно снимайте помпу, действуя по алгоритму 8 клапанного силового агрегата.

Не забывайте соблюдать все тонкости технологии замены водяного насоса. Если неправильно выполнить сборку с уже новой помпой, она будет течь и подавать такие же признаки неисправности, как старый агрегат. Плюс неправильный ремонт приведет к быстрому износу ремня ГРМ. А это еще дополнительные финансовые потери.

Если насос охлаждающей жидкости или помпа перестают нормально функционировать, то в системе охлаждения начнутся перебои охлаждения, так как насос не будет в нужных объемах качать жидкость по большому кругу. В итоге в двигателе ВАЗ-2114 8 клапанов силовой агрегат начнет перегреваться, и в скором времени выйдет из строя, что приведет к серьезным последствиям. Избежать неприятного инцидента поможет замена помпы для ВАЗ-2114, которая будет осуществлена своевременно.

Замена помпы на АвтоВАЗ 2113-2115: что нужно и сколько стоит?

Среднестатистическая стоимость в 2018 году на процедуру замены помпы на семейство автомобилей ВАЗ 2113, 2114, 2115 варьируется от 500 до 1750 рублей, в зависимости от архитектуры ДВС, месторасположения СТО и зачастую также включает стоимость самого насоса. Однако процедура установки нового насоса не является сложной и свободно выполняется одной парой рук в домашних условиях, что позволяет прилично сэкономить на обслуживании автомобиля без снижения качества конечного результата.

Для собственноручного ремонта потребуется штатный набор инструментов, а именно:

• гаечные ключи на 10 и 17-19 в количестве 2-3 штук;
• головка на 10, желательно с длинным корпусом;
• шлицевая отвертка с длинной ручкой.



Производитель	Артикул	Совместимость с авто	Совместимость с типом двигателя	Примерная стоимость, руб.
ТЗА	2109-1307010	ВАЗ 2108-2115, KALINA	8 клапанный	540
HORT	2108-1307010	ВАЗ 2108-2115, KALINA	8 клапанный	575
WEEN	P801	ВАЗ 2108-2115, KALINA	8 клапанный	610
LUZAR	LWP 0112	ВАЗ 2112-2115	16 клапанный	1080
HEPU	Р625	ВАЗ 2112-2115	16 клапанный	1450

Обратите внимание! Выбирать комплектующие для системы охлаждения силового агрегата требуется строго по VIN-номеру автомобиля, сверяя с ним на совместимость артикулы деталей. В противном случае помпа или система в целом может нестабильно функционировать, что негативно скажется на эксплуатационном сроке силового агрегата.

Назначение масляного насоса на ВАЗ 2114 и ВАЗ 2115

Главная задача масляного насоса — создавать избыточное давление в смазочной системе двигателя и обеспечивать непрерывную циркуляцию масла в смазочных каналах.

На ВАЗ 2114 устанавливаются только роторные маслонасосы

Любая поломка маслонасоса ведёт к падению давления смазки, после чего трение между подвижными частями мотора резко возрастает. В результате практически все узлы двигателя оказываются повреждены, и восстановить их можно только после дорогостоящего капитального ремонта.

Типы маслонасосов на ВАЗ 2114 и ВАЗ 2115

Конструкция двигателей ВАЗ 2114 и ВАЗ 2115 одинакова. Поэтому маслонасосы на этих машинах тоже совершенно одинаковые. Это регулируемые насосы роторного типа, оснащённые редукционным клапаном.

Основные элементы конструкции роторного регулируемого маслонасоса ВАЗ 2114

На более ранних моделях ВАЗ устанавливались шестеренные маслонасосы, но постепенно инженеры ВАЗ отказались от этих устройств, поскольку роторный маслонасос обладает важными преимуществами:

• роторные маслонасосы, в отличие от насосов шестеренных, практически никогда не вспенивают моторное масло в системе;
• если на машине установлен регулируемый роторный маслонасос, то автовладельцу не придётся слишком часто менять моторное масло (поскольку проблема вспенивания решена, рабочий ресурс смазки увеличивается в среднем в 2,5 раза);
• из-за особенностей конструкции масляный роторный насос существенно облегчает работу двигателя. При использовании маслонасосов этого типа мощность мотора возрастает на 35%.

Расположение маслонасосов на ВАЗ 2114 и ВАЗ 2115

Масляный насос на ВАЗ 2114 и ВАЗ 2115 находится под двигателем автомобиля. Он закрыт масляным поддоном, а поддон, в свою очередь, закрыт картерной защитой. Поэтому для того чтобы добраться до маслонасоса, автовладельцу придётся снять эти детали, предварительно загнав машину на эстакаду или смотровую яму.

Чтобы добраться до маслонасоса, с ВАЗ 2114 придётся снять поддон и картер

Замена помпы своими руками

Снятие помпы ВАЗ 2114Процесс замены зависит от того, сколько клапанов в двигателе автомобиля. На 8-клапанном двигателе один шкив коленвала, на 16-клапанном – два, следовательно, и система организована по-разному. Кстати, помпа для 8-клапанного двигателя на 16-клапанный и наоборот не подойдет.

Если признаком неисправности помпы стал износ ремня ГРМ, то нужно проверить состояние ролика-натяжителя. Если есть признаки ржавчины, лучше менять его тоже. Если под уплотнительной резинкой отсутствует смазка, или ее недостаточно, запас нужно восполнить.

Также стоит проверить, какую степень износа имеет ремень генератора. Хотя его неожиданный обрыв не критичен для авто, менять ремень в дороге – сомнительное удовольствие, особенно, если нет запасного.

Замена помпы на двигателе 16V

При замене помпы на ВАЗ 2114/15 с шестнадцатиклапанным двигателем к рекомендованному порядку действий добавляется несколько дополнительных операций:

• снятие двух шестерён распределительных валов вместо одной;
• демонтаж дополнительного опорного ролика;
• для доступа к помпе снимается колесо и через арочный проём нижняя часть защитного кожуха.

На двигателе 16V снимаются две шестерёнки распредвалов и металлическая пластина

При обратной сборке следует обратить внимание на положение меток на шкивах распределительных валов. Допускается максимальное отклонение в сторону на половину зуба

После натяжения ремня нужно провернуть коленчатый вал несколько раз, чтобы убедиться в правильном совмещении меток.

Установка дополнительного насоса

Для повышения эффективности отопителя салона некоторые автовладельцы устанавливают на ВАЗ 2114 дополнительный электрический насос от «ГАЗели». После такого тюнинга печка начинает обогревать салон при температуре антифриза 50 °С.

Для монтажа дополнительного насоса потребуется:

• реле на 4 контакта и дополнительный разъём;
• гнездо под предохранитель;
• медные многожильные провода;
• резиновые патрубки для подсоединения помпы.

Дополнительный насос крепится скобой к одному из болтов коробки передач

Перед монтажом рекомендуется снять крышку электронасоса и «посадить» её на герметик — на «ГАЗели» в этом месте нередко возникает течь. Затем насос прикручивается к одному из болтов крепления коробки передач.

После этого подающий патрубок отопителя отсоединяется от мотора и подключается к дополнительному насосу. В разрыв между водяной рубашкой двигателя и новым агрегатом вставляется второй патрубок. Электрическое подключение производится к любой кнопке на приборной панели.

Для включения насоса вместе с зажиганием от кнопки электрическое подключение проводится через реле

Самостоятельная замена помпы на автомобиле ВАЗ 2114/15 не представляет большой сложности. Наличие стандартного набора инструментов и свободного времени избавит автовладельца от поездки в автосервис и денежных расходов. Не забывайте следить за уровнем антифриза и ваша новая помпа прослужит долго.

Главная →

Обслуживание и Ремонт →
