Болтается рычаг: ремонт своими руками
Чтобы определить, почему ручка болтается, ее нужно демонтировать. Выполняется работ по следующей схеме:
- Рычаг держит кожух, поэтому его необходимо демонтировать, при этом рычаг должен оставаться на месте. Выполняется эта операция при помощи ключа на «13»;
Тянем кожух, он ни чем не закреплен
Далее необходимо открутить крепления рычага – две гайки. Иногда рычаг болтается из-за слабой натяжки болта, поэтому стоит обратить на это внимание при демонтаже;
Следующий шаг – это извлечение болта, шайбы и втулки. Эти детали нужно смазать литолом;
Эти элементы необходимо осмотреть на наличие деформаций, сколов или трещин. Чаще всего ломается шайба. Ее можно изготовить своими руками, главное, чтобы она подходила по параметрам втулке. Вырезать шайбы лучше всего из плотной резины;
Схема снятия рычага
Проверив узел, рычаг можно собирать. Если после сборки он все равно болтается, то повреждены подушки.
Замена конструкционных подушек крепления двигателя: теория и практика
Крепление двигателя представляет собой стальную опору на каучуковой подушке. Несмотря на то что каучук – очень надежный материал, после большого пробега лучше обновить крепеж, что продлит срок службы двигателя. Характерным проявлением износа подушек является неприятное дребезжание, машина начинает себя вести как консервная банка с монетами. Если имеют место такие проявления, нужно менять каучуковые подушки.
Еще раз проверить правильность предположения об износе можно, открыв капот. Приложите руку к работающему двигателю. Если дребезжание интенсивное – обязательно поменяйте подушки. Вывод очевиден, так как каучуковые подушки должны не только надежно удерживать, но и поглощать вибрации работающего агрегата. Если этого эффекта нет, данный конструкционный элемент значительно изношен и не выполняет своих функций.
Замена подушек на « десятках » с 8 — клапанным мотором
В первую очередь рассмотрим , как поменять подушку двигателя на автомобиле с 8 — клапанным двигателем . Алгоритм действий такой :
• Поставьте ТС на ровной поверхности и зафиксируйте его , подложив под задние колеса упоры .
• Демонтируйте защиту с силового агрегата .
• Скручивайте болт , обеспечивающий натяжение ремня , а далее демонтируйте ремешок с помощью ключа на « тринадцать ».
• Ставьте домкрат под мотор , проложив между ним и металлом деревянный предмет . Теперь поднимайте двигатель , чтобы разгрузить подушки .
• Выкручивайте крепежную гайку , удерживающую подушку справа . Здесь вам потребуется ключ на « пятнадцать ».
• Скручивайте фиксирующие болты , которые удерживают узел на кронштейне ( используйте ключ на « тринадцать »).
• С нижней части правой арки скручивайте три крепежных болта , удерживающих крепление на лонжероне .
• Убирайте кронштейн и ставьте новую подушку .
• Возвращайте все детали по обратному алгоритму .
После выполнения описанных выше работ перемещайте домкрат под коробку передач и поднимайте ее .
Скручивайте ключом на « пятнадцать » фиксирующую гайку опоры слева , а далее — откручивайте пару болтов фиксации опоры , после чего демонтируйте подушку . Теперь поменяйте опору с левой стороны .
Замена задней подушки — подробно
• Берите ключ на « семнадцать », и выкручивайте пару гаек , удерживающих подушку на кузове .
• Скручивайте еще пару гаек фиксации к КПП .
• Демонтируйте заднюю опору .
• Выкручивайте гайку , которая удерживает опору на креплении ( вам потребуется
ключ на « девятнадцать »). Меняйте узел новым .
• Возвращайте заднюю подушку на место .
Замена подушек двигателя ВАЗ — 2110 , оборудованных мотором на 16 клапанов , производится так :
• Скручивайте ключом на « пятнадцать » болт , который удерживает штангу подушки снизу к поперечине .
• Парой ключей на « пятнадцать » скручивайте гайку , удерживающую опору к креплению мотора . После этого доставайте болт .
• Демонтируйте опору , после чего меняйте подушку или весь механизм .
• Собирайте устройство по обратному алгоритму .
• Скручивайте крепежный болт , удерживающий верхнюю опору . Чтобы избежать прокручивания гайки , придерживайте ее вручную .
• Демонтируйте подушку и замените ее .
• Выкручивайте крепежи , удерживающие верхнюю подушку ( используйте ключ на « пятнадцать »), после чего замените конструкцию .
Вот и все . Замена подушек двигателя ВАЗ — 2110 завершена . При этом сделать работу своими руками несложно . Если же должный навык и опыт отсутствует , обращайтесь на СТО .
Схема, устройство КПП ВАЗ 2110. Замена подушки, признаки неисправности.
Механические коробки передач зарекомендовали себя как надежные и неприхотливые устройства, но даже в таком «железе» появляются неисправности. Найти проблему бывает достаточно сложно, так как в КПП ВАЗ 2110 очень много деталей. Прочитав этот материал, автомобилисты смогут не только выявить дефект в работе коробки передач, но и самостоятельно решить проблему. Для примера будут рассмотрены наиболее встречающиеся неисправности, с которыми приходится сталкиваться владельцам «тазов».
Важно! Замена и устранение неисправности в коробке передач выполняется при помощи стандартного набора инструментов (отвертки, ключи, WD-40, напильники, ветошь). Также в гараже должна быть смотровая яма и домкрат
Смена передних и задних опор
При замене этих подушек двигателя ВАЗ 2110 тоже надо придерживаться определенного порядка работ. Чтобы замена задней опоры прошла успешно и не вызвала больших трудностей, надо поднять автомобиль с помощью домкрата, который должен быть установлен под КПП. Первоначально надо снять 2 крепежные гайки на кузове, а затем демонтировать болты с коробки передач и выколотить деталь с кронштейна.
Замена передней подушки выполняется проще всего. Немного осложнять ее будет процедура разборки защиты картера. Сняв эту защиту, надо отвинтить болты, удерживающие штангу на передней опоре. После этого подушка двигателя может быть извлечена со своего посадочного места. Если последовательность работ была соблюдена, то операция не вызовет трудностей и пройдет без применения больших физических усилий.
Некоторые автолюбители устанавливают на своих «железных коней» дополнительные опоры. Это позволяет им использовать машину в режиме экстремального вождения. Кроме того, такая дополнительная опора двигателя ВАЗ увеличивает ресурс работы и сокращает количество межэксплуатационных ремонтов. Обусловлено это тем, что смещение мотора вдоль продольной оси будет ограничено. Такое ограниченное перемещение будет меньше разбалтывать все имеющиеся крепления.
Если на ДВС была установлена дополнительная опора, ее замена будет проводиться довольно редко. При монтировании такой подушки мотор должен быть оснащен дополнительной штангой. Конструкция штанги будет различной у 8- и 16-клапанных моторных агрегатов, поскольку они снабжены различающимися модулями зажигания.
Замена левой подушки двигателя ваз 2110
Устанавливаем автомобиль на ровную и твёрдую площадку. Отключаем минусовую клемму от АКБ. Снимаем защиту картера. Под мотор подставляем домкрат, и через кусок доски (в качестве прокладки) приподнимаем двигатель. Силовая установка вывешивается таким образом и опоры не испытывать нагрузки.
Далее, выполняем последовательные шаги:
- выкручиваем гайку центральной шпильки (ключ 15 мм);
- отворачиваем два фиксирующих болта защитной накладки (ключ 13мм);
- под кронштейном откручиваем 3 болта, которые соединяют его с лонжероном (ключ 17 мм);
- затем, достаём изношенную подушку;
- меняем демпферную деталь на новую и собираем конструкцию в обратном порядке.
На заметку! Обеспечить качественную и продолжительную работу, смогут запчасти импортных производителей подвески, таких как: Lemferder, SWAG, RUVILLE, SKF. Если их нет в магазине, они могут быть доставлены под заказ.
Когда необходимо осуществлять замену?
В конструкции подушек нет слабых элементов. Металлический корпус способен выдержать огромные нагрузки, резиновую часть сложно деформировать. Это очень долговечные детали, могут прослужить несколько сотен тысяч километров пробега. Выход из строя возможен только при постоянном воздействии агрессивной среды, частом перепаде температур, а также при ударе во время ДТП.
Оттягивать ремонт нельзя, потому что вибрация способна существенно ухудшить комфортабельность автомобиля. Но это мелочи в сравнении с тем, какой вред она может нанести двигателю и коробке передач. Также могут прийти в негодность приводы. После установки новых подушек вы заметите, насколько выше поднимется мотор. И работа его станет намного тише.
Нужно ли менять
Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.
Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку.
Цена комплекта подушек для ВАЗ 2110 стоит в пределах 1300 рублей. Стоимость набора опор в сборе составляет около 2500 рублей.
За работу по замене опор или подушек двигателя на станции техобслуживания с вас возьмут не менее 300 рублей за каждую.
Для восьмиклапанников
- Подготовьте автомобиль к ремонту: установите его на ровной поверхности, подложите под задние колеса упоры, снимите защиту двигателя.
- Отверните болт натяжителя ремня генератора, и снимите ремень (ключ на 13).
- Домкрат установите под двигатель, подложите под его верхнюю часть толстый деревянный брус или доску. Приподнимите двигатель так чтобы снять нагрузку на его опоры.
- Открутите гайку центрального крепления правой подушки (ключ на 15).
- Отверните болты фиксации подушки к кронштейну (ключ на 13).
- Снизу со стороны правой арки открутите 3 болта крепления кронштейна к лонжерону (ключ на 17).
- Снимите кронштейн и замените старую подушку на новую.
- Монтаж произведите в обратном порядке.
- Передвиньте домкрат под КПП, и приподнимите ее.
- Отверните гайку центрального крепления левой подушки (ключ на 15).
- Отверните два болта крепления опоры, и снимите ее (ключ на 13).
- Замените ее и соберите конструкцию в обратном порядке.
- Отверните две гайки на 17, крепящие подушку к кузову, а затем еще две гайки ее крепления к КПП (работы по снятию и замене задней опоры проводятся со стороны днища автомобиля).
- Снимите заднюю опору.
- Открутите гайку крепления подушки к кронштейну (ключ на 19). Снимите старую подушку, поставьте новую.
- Установите заднюю опору в обратном порядке.
Для шестнадцатиклапанников
Снятие и замена боковых подушек производится так же, как и у 8-клапанных двигателях.
Работы по замене передней нижней подушки осуществляются исподнизу машины.
- Отверните болт, фиксирующий штангу передней нижней опоры к поперечине передней подвески (ключ на 15).
- Отверните гайку болта фиксации опоры к кронштейну двигателя (2 ключа на 15). Извлеките болт.
- Снимите опору, замените подушку или всю конструкцию.
- Произведите монтаж в обратном порядке.
- В моторном отсеке выкрутите болт крепления верхней передней опоры к кузову, придерживая его гайку рукой (ключ на 17).
- Извлеките болт и гайку.
- Открутите болт крепления передней верхней опоры к кронштейну двигателя (ключ на 15). Извлеките болт и гайку.
- Снимите опору, замените подушку или всю конструкцию.
- Произведите ее монтаж в обратном порядке.
Неисправности подушек
Понять, что подушки пришли в негодность можно по величине вибрации двигателя. Если он работает в нормальном режиме, а кузов начинает дребезжать, передавая вибрацию на рулевую рейку, блок педалей, панель приборов, можете быть уверены, что причиной этому является именно износ подушек.
Наибольшая вибрация, обычно, наблюдается при старте двигателя, а также при его выключении. При полном износе резиновых подушек может появиться стук, вызванный соприкосновением элементов мотора и его опор.
Для большей убедительности запустите двигатель, откройте капот и визуально осмотрите опоры двигателя и сами подушки. Положив ладонь на мотор, почувствуйте, насколько сильно он вибрирует.
https://youtube.com/watch?v=5SI425NA85g
Причинами выхода из строя подушек двигателя могут быть:
- деформация вследствие отработанного ресурса, механического или температурного воздействия;
- утрата эластичности из-за «старения» резины и перепадов температур;
- расслаивание или растрескивание, вызванное воздействием химически активных жидкостей.
Что потребуется для ремонта
Для начала предстоит определить, какую опору на двигателе ВАЗ 2110 следует сменить (если нет желания менять все демпферные крепления за один раз). Для этого, необходимо сделать самостоятельный осмотр этих деталей. Иногда, силовая установка будто завалена по горизонтали на один бок или имеет наклон по центральной оси автомобиля. Это первый признак для замены демпферных креплений.
Пара коротких досок
УШМ (болгарка)
Две подушки (боковые) крепят двигатель к левому и правому лонжерону в моторном отсеке. А одна (задняя) фиксирует мотор к днищу. Следовательно, необходимо поднять машину на подъёмнике или установить её на смотровую яму. Износ видно сразу. Резина имеет разрывы и провал сердцевины. В зависимости от результата визуальной диагностики, следует купить необходимое количество деталей для установки.
Потребуется инструмент. В большинстве случаев, будет достаточно стандартного слесарного набора, состоящего из рожковых и накидных гаечных ключей с головками. Кроме этого, для замены опор двигателя на ВАЗ 2110 потребуется подкатной домкрат и пара коротких досок. Желательно иметь электричество и отрезную машинку с диском, так как возможно придётся срезать крепёжные болты.
Дополнительная опора
Для того, чтобы уменьшить перемещение двигателя в продольном направлении, может быть установлена дополнительная опора (штанга подвески). В основном их приобретают в интернет магазинах. Устанавливается дополнительная опора на все виды ВАЗ 2110, но есть свои особенности.
Для 8-клапанного нужен еще специальный кронштейн, которым переносят модуль зажигания. Кто установил такую штангу, утверждают, что когда автомобиль трогается, движок не болтается, подушки не так изнашиваются, а также не срывается с радиатора нижний патрубок (чем «страдают» десятки).
Относительно уменьшения/увеличения вибраций мнения расходятся.
- Прочее
- Двигатель
- Рулевое управление
- Электрооборудование
- Трансмиссия
- Тормозная система
- Подвеска
- Тюнинг
- ВАЗ 2110
- Прочее
- Двигатель
- Рулевое управление
- Электрооборудование
- Трансмиссия
- Тормозная система
- Подвеска
- Тюнинг
- ВАЗ 2114
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
- Лада Приора
- Рулевое управление
- Двигатель
- Подвеска
- Электрооборудование
- Тюнинг
- Тормозная система
- Трансмиссия
- Видеопубликации
- Фотопоток тюнинга ВАЗ
- Руководства по эксплуатации и ремонту
Замена
Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.
Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.
Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.
8 клапанные моторы
- Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
- Снимите защиту двигателя.
- Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
- Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
- Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
- Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
- Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
- Кронштейн снимается, извлекается подушка и меняется на новую.
- Далее сборку выполняйте в обратной последовательности.
- Пододвиньте домкрат под коробку передач, после чего поднимите ее.
- С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
- Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
- Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
- Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
- Снимите заднюю опору.
- Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
- Задняя опора возвращается в изначальное состояние путем обратной сборки.
16 клапанный мотор
Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.
На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.
Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:
- Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
- Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
- Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
- Выполните обратную сборку;
- В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
- Достаньте болт вместе с гайкой;
- Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
- Опору теперь можно снять, заменить подушку или весь узел;
- Сборка выполняется в обратной последовательности.
Дополнительная опора
Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.
Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.
Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.
Меры профилактики
Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.
К профилактическим мерам можно отнести:
- Периодическая проверка затяжки болтов;
- Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
- Регулярное повторение этих мероприятий раз в 4 месяца.
На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.
Замена подушки
Здесь важным моментом является поиск изношенной подушки. Чтобы узнать, какую из них менять, ВАЗ 2110 необходимо поднять домкратом, а затем установить на подпорки. Далее домкрат нужно завести под поддон. Чтобы обезопасить себя во время работы, необходимо положить деревянный брусок между домкратом и поддоном. Мотор нужно снять с опоры и вывесить. Теперь можно осмотреть его подушки и найти дефектную. Из-за поврежденной подушки не только болтается рычаг, но и весь салон – уровень комфорта заметно падает. Новая подушка обойдется примерно в 200 рублей.
Замена проходит следующим образом:
- От батареи отсоединяется минусовая клемма. ВАЗ 2110 необходимо поднять домкратом;
- Далее мотор нужно поднять таким образом, чтобы можно было добраться до поврежденной подушки;
- Следующий шаг – это откручивание сквозного болта, который держит опору;
- После снятия крепления можно отсоединить от силовой установки. Перед установкой новой подушки болт нужно обработать фиксирующим гереметиком, а после этого закрепить ее на штатном месте. Готово, замена завершена.
Заключение
Заменив подушки, запустите двигатель
Обратите внимание на его работу и наличие вибрации. При правильно установленных опорах и хорошем креплении она должна быть минимальной или вообще отсутствовать
Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .
Замена правой опоры двигателя ВАЗ 2110, 2111, 2112
Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.
- Отворачиваем гайку крепления подушки (Ключ на 15).
- Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).

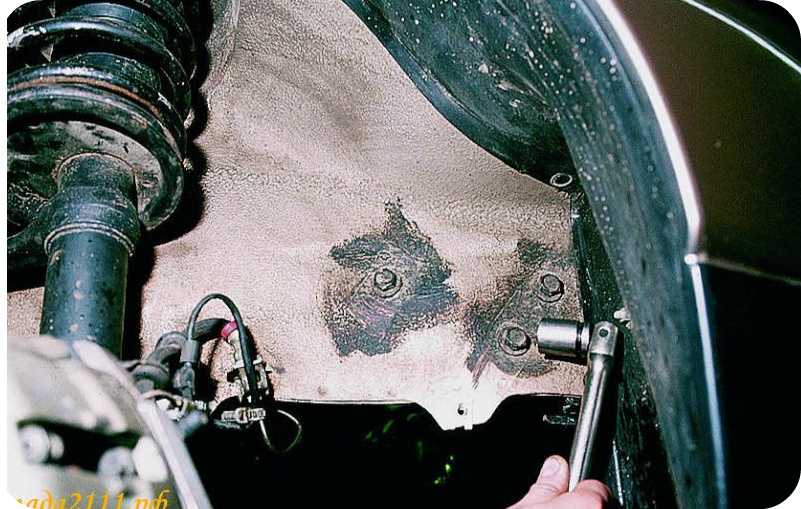

- Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
- Снимаем кронштейн (фото сделано при снятом двигателе).
Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.
Замена левой опоры двигателя ВАЗ 2110, 2111, 2112
Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:
- Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
- Снимаем верхний ограничитель подушки.
- Отворачиваем два болта крепления подушки к кузову (ключом на 13).
- Снимаем подушку.
Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.
Замена задней опоры двигателя ВАЗ 2110, 2111
Устанавливаем домкрат под КПП:
- Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
- Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
- Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
- Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.
Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.
Замена передней нижней опоры двигателя ВАЗ 2112
- Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
- Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
- Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.
На двигателях ВАЗ 2110 эта подушка не устанавливается.
Замена передней верхней опоры двигателя ВАЗ 2112
- Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
- Вынимаем гайку и болт.
- Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
- Снимаем штангу.
На двигателях ВАЗ 2110 эта подушка не устанавливается.
Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.
Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .
