Замена подушек двигателя ваз 2110: фото, инструкция как поменять опоры двигателя на ваз 2110

Обрыв обмотки

Если оборвана обмотка возбуждения, то нет и зарядки аккумулятора. Чтобы это определить, часто достаточно положить руку на генератор. При обрыве он греется. Для точной проверки нужно отсоединить от щетки конец обмотки возбуждения, к нему, и зажиму Ш генератора подсоединить (через вольтметр или лампочку) провода АКБ.

Если есть обрыв, то стрелка вольтметра не отклонится, а лампочка не загорится. Чтобы найти, какая из катушек не дает работать генератору, подключают к каждой по отдельности провода от АКБ. Напоследок проверяют пайки и выводы катушек. Если обрыв внутренний, катушку нужно заменить, при внешних помогает пайка.

Какое сцепление лучше поставить

На рынке представлено много комплектов сцепления от разных производителей. Лада Самара стандартно оборудуют на заводе сцеплением компании Вазинтерсервис (ВИС). Стоимость сцепление на рынке в пределах 1 500 рублей — это самый дешёвый вариант.

Специалисты рекомендуют не экономить на сцеплении и покупаться иностранные аналоги. Большим спросом пользуются комплекты сцеплений фирмы Valeo (Валео) и Kraft Tech (Крафт). Средняя стоимость узла фирмы Valeo в пределах 3 000 рублей.

Марка автомобиля: ВАЗ (Lada)

Модель: 2110

Модификация: 1.6 MT 21101 (80 л. с.)

Год выпуска: 2007

Технические характеристики:

Тип кузова: Седан

Коробка: Ручная

Топливо: Газ/Бензин

Обьем двигателя: 1600 см3

Цвет: Черный

Источники

http://carnovato.ru/zamena-trosika-sceplenija-regulirovka/
http://mobiauto.pp.ua/zamena-scepleniya-vaz-2115-svoimi-rukami/
http://www.drivernotes.net/action-zamena-scepleniya-poputnaya-reviziya-kpp-780397.html

Что такое подушка двигателя и для чего ее устанавливают на ВАЗ 2110

Подушки двигателя устанавливают на кузов с целью снижения вибрации, которая передается от двигателя на кузов. Подушка конструктивно представляет собой что-то на подобие сайлентблока, то есть это резинометаллическая деталь, на которой и при помощи которой установлен силовой агрегат, а также КПП и не только. Нижние опоры состоят из двух стальных пластин, между которыми имеется каучуковая подушка. А верхние опоры выполнены в виде небольшого рычага-шарнира с сайлентблоками. Крепится подушка к кузову за счет сквозного крепления с одной стороны, с другой — к выступу на блоке цилиндров. Такая конструкция подушек оправдала себя, за счет надежности и относительно небольшой стоимости. На ВАЗах двигатель установлен в один блок с коробкой, его удерживают 3-4 точки в нижней части и 2-3 — в верхней.

Длительная эксплуатация и постоянные нагрузки вместе с перепадами температур негативно сказываются на состоянии резиновой подушки, она теряет эластичность, или как еще говорят «дубеет». После этого он может расслаиваться, трескаться, вплоть до полного разрушения. Для того чтобы предотвратить такой сценарий необходимо регулярно производить осмотр технического состоянии этой детали.

Реле бензонасоса ВАЗ 2110

Реле в любой электрической схеме предназначено для замыкания и размыкания цепи, его основная роль – защитить элементы электросхемы от большого пускового тока. При запуске ДВС ток, необходимый для прокрутки стартера, достигает 80-300 Ампер, и если реле не будет установлено, может пострадать любой элемент электрической схемы.

Реле бензонасоса ВАЗ 2110 – стандартного типа, внутри пластмассового корпуса находится электромагнитная катушка с сердечником, при подаче напряжения за счет электромагнитного поля происходит замыкание контактов. Реле 2110 – четырехконтактное, рассчитано на ток 30 Ампер.

Как заменить подушки двигателя в «десятке»

Замена подушек двигателя в ВАЗ 2110 проходит в несколько этапов. Всего двигатель поддерживают четыре таких элемента — по одному с каждой стороны. Менять необходимо все сразу, так как для оптимальной работы они должны обладать одинаковой жесткостью. А этот показатель у старых и новых изделий может различаться в виду объективных причин.

К тому же, покупка всего комплекта подушек выйдет намного дешевле, чем поочередная замена деталей в отдельности. Процесс замены:

Автомобиль ставят на ровную поверхность и обеспечивают ему полную неподвижность.
Снимают ременную передачу с генератора и немного откручивают болты, крепящие генератор к корпусу силового агрегата.
Домкратом приподнимают картер мотора.
После этого при помощи ключей можно открутить все крепления и снять правую подушку.
Далее все необходимо собрать в обратной последовательности, а домкрат перенести из-под картера к коробке переключения передач и поднять ее.
Это позволит сразу добраться до левой подушки, которую можно снимать после того, как будут откручены все монтажные болты.
Ничего не трогая и не перенося домкрат, можно одновременно снять и заднюю подушку мотора. Главное не забывать ставить на место новые детали, после снятия старых.
Теперь можно собрать все и приступить к замене последней подушки. Для этого необходимо снять брызговик мотора, который очень легко найти по внешнему виду.
Это откроет доступ к передней подушке, снять которую не составит труда.
По завершению процедуры все детали устанавливаются на место.

Ничего сложного в технологии замены нет. Ее можно без проблем осуществить самостоятельно, хотя наличие помощника ускорит процесс. Главное — это никуда не спешить и внимательно осуществлять каждое действие. Тогда все получится в лучшем виде. Во время замены понадобятся ключи на «13», «15» и «17», так что нужно их заранее подготовить.

Если вибрация после замены подушек двигателя сохранилась, то необходимо искать проблему глубже. Она может быть связана с неисправностями опор двигателя или даже элементов ШРУСа. В любом случае нужно будет обратиться в автосервис за помощью профессионалов. У них имеется все необходимое оборудование и богатый опыт, который позволит оперативно справиться с любой, даже самой сложной задачей.

Конструктивные особенности подушек восьмиклапанного двигателя ВАЗ-2110

Перед тем как заняться проверкой и заменой подушек двигателя, нужно знать одну важную вещь: на восьмиклапанном и шестнадцатиклапанном двигателе стоят разные подушки. На двигателе с 16 клапанами нет задней подушки двигателя, зато есть две боковые опоры, которых нет у восьмиклапанного двигателя. Процедура по замене на одном и другом двигателе практически идентична, и отличается лишь небольшими нюансами.

Симптомы износа

Хотя, кажется, что определить износ подушек двигателя без вмешательства квалифицированного специалиста достаточно сложно, на самом деле всё можно узнать самому.

При этом двигатель будет работать нормально, но вибрация будет ощущаться на всех элементах кузова, включая и салонные элементы.

Наиболее сильная вибрация бывает при старте мотора и сразу после его отключения. Иногда можно даже услышать характерный стук, который появляется из-за контакта двигателя с опорами. В этом списке можно увидеть основные причины неполадок, связанных с подушками двигателя:

Чаще всего подушки деформируются. Деформация происходит из-за выработки ресурса подушки.
Резина теряет эластичность. Это чаще всего происходит от старости подушки.
Резина трескается, разваливается и расслаивается. Часто подушка может выйти из строя в результате высоких температур или воздействия агрессивных жидкостей.

В любом из этих случаев подушка уже не сможет выполнять свои непосредственные функции качественно.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
Проверьте замыкание витков двух обмоток, используя омметр.

Замена подушек двигателя ваз 2110 16 клапанов

Замена нижней передней подушки

С помощью ключа отворачиваем болт, крепящий подушку к передней

Затем болт, крепящий подушку к двигателю посредством кронштейна.

Достаем подушку.

Ставим новую подушку и собираем все в обратном порядке. Для совмещения отверстий, слегка покачиваем двигатель.

Замена верхней передней подушки

При помощи ключа на 17 выкручиваем болт, крепящий подушку к кузову. Придерживаем гайку рукой с обратной стороны, чтоб не вылетела.

Вынимаем болт с гайкой.

Откручиваем болт, крепящий подушку к кронштейну двигателя, и вынимаем его.

Достаем подушку.

Устанавливаем новую подушку и собираем в обратном порядке. Собирать начинаем с крепления к кузову. Теперь, руководствуясь нашей инструкцией, вы можете заменить подушки двигателя вашего автомобиля самостоятельно. Цена и время ремонта при этом значительно сокращается.Здесь все просто и понятно даже без видео.

Как заменить?

Если тяговое реле оказалось неисправным, самостоятельным ремонтом лучше не заниматься, чтобы не вызвать блокировки всей системы запуска двигателя. Лучше всего его сразу заменить новым, установка которого не должна вызвать трудностей, и осуществляется в обратном разборке порядке.

Дорогие друзья, сегодня мы акцентируем свое внимание на такой интересной детали, как реле стартера. В данной статье мы расскажем про реле стартера ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112

В интернете существует масса дискуссий по поводу этого реле, устанавливалось ли оно вообще на ВАЗ десятого семейства с завода, и в чем смысл его наличия в автомобиле. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ-2110, 2111 и 2112 устанавливалось реле стартера. Но не на все, к примеру, бытует мнение что на автомобили десятого семейства выпущенные ранее 2003 года, у которых еще замок зажигания старого образца (визуально отличается наличием кольца подсветки вместо диода направленного) реле стартера не устанавливалось вообще. А вот на ВАЗы после 2003 года стали устанавливать реле, и скажу более — на некоторых ВАЗах установлено ДВА реле стартера, а именно основное и вспомогательное. Вот обратите внимание на схему.

По схеме на ВАЗ-2110 имеем целых ДВА реле стартера. Одно из реле «разгружает» замок зажигания, а второе реле защищает стартер от излишне долгого прокручивания, а так же от повторного его включения в тот момент, когда двигатель уже заведен! По сути обоими реле управляет «мозг». Он контролирует частоту вращения двигателя, определяя таким образом заведен двигатель или нет, а так же управляет временем, более которого не даст вам «маслать» стартером ожидая пока двигатель «схватит». По идее он не даст вам возможности крутить стартером более 15 секунд. В монтажном блоке предохранителей реле стартера обычно расположено на дополнительной колодке, на фото указано стрелкой:

Вот таким вот образом все споры и мифы о том, есть ли в вашем ВАЗе реле стартера или нет его могут быть окончены. Кстати если у вас данное реле не установлено — НАСТОЯТЕЛЬНО рекомендуем вам его установить, дополнительное реле устанавливать не обязательно а вот основное можно. О том, как установить реле стартера на ВАЗ-2110 мы расскажем в следующей статье.

Источники

http://luxvaz.ru/vaz-2110/55-vtyagivayuschee-rele-startera.html
http://vazweb.ru/desyatka/elektrooborudovanie/gde-nahoditsya-rele-startera.html
http://www.vazdriver.ru/rele_startera_na_vaz_2110_vaz2111_i_vaz2112.html

Установка готового комплекта

Если вы решите купить готовый комплект — ВАЗовские евро панели обшивок Люкс 2, то получите более стильный вариант интерьера салона.

К тому же, такие пластиковые панели улучшают шумоизоляцию, что для ВАЗа всегда актуально.

Установить вы их также сможете своими руками.

О том, как проводится снятие, мы уже рассказали, а сейчас — о некоторых тонкостях установки обивки Люкс 2:

В комплекте обычно — только сами панели обивки в количестве 4 штук. Все остальное для них — пистоны, сеточки на колонки, нужно докупать.
Не особенно верьте продавцам, утверждающим, что обивка Люкс 2 точно подойдет к дверям ВАЗ 2110. Не удивляйтесь, если часть клипс не подойдет, обычно — 2 из них в передней двери, и 1 — в задней.
Низ обшивки крепите обязательно длинными саморезами.
Если передние двери у вас не оснащены электростеклоподъемниками, придется проделывать отверстия под ручки.
При обычных ручках стеклоподъемника в задних дверях образуется зазор, который нужно будет замаскировать, например, с помощью кусочка шланга. Однако, лучше бы сразу поставить электростеклоподъемники на все двери — удобно, плюс панели обшивки встанут на свои места без проблем.

Особенности замены

Если вибрация от двигателя сильно ощущается, значит нужно менять подушку. Некоторые автовладельцы пренебрегают этой процедурой, считая, что вибрацию можно потерпеть, а машина от этого не станет хуже ездить. Это в корне неверная позиция, так как постоянная вибрация приведёт к разрушению навесных элементов двигателя, а также к поломке коробки передач.

При замене подушек двигателя можно обратиться на СТО, но это будет стоить приличную сумму. Для тех, кто хочет сэкономить средства, рекомендуется производить замену подушек двигателя самостоятельно.

Проверка работоспособности подушек двигателя

Опоры двигателя не должны иметь видимых повреждений.

Перед тем как приступить к работам по замене подушек двигателя, нужно убедиться, что именно они стали причиной вибрации двигателя. Для этого нужно провести следующие действия:

Автомобиль нужно установить на специальные подпорки.
Установить под поддон картера домкрат. Чтобы не пробить поддон картера, нужно подложить доску или брус на площадку домкрата.
Далее нужно поднимать двигатель вверх. Подъём нужно продолжать до тех пор, пока подушки полностью не освободятся от веса двигателя.
Чтобы избежать травм, нужно поставить рядом с домкратом ещё одну подпорку. Это удержит двигатель, если домкрат сорвётся.
Далее нужно проверить состояние подушек двигателя. Проверяется как металлическая основа подушки, так и состояние резины.
Если всё визуально в порядке, нужно проверить, имеется ли люфт между рамой и пластинами.

Если повезёт, то ремонт может ограничиться подтяжкой крепёжных гаек. В более сложных случаях понадобится замена подушек, так как они не реставрируются.

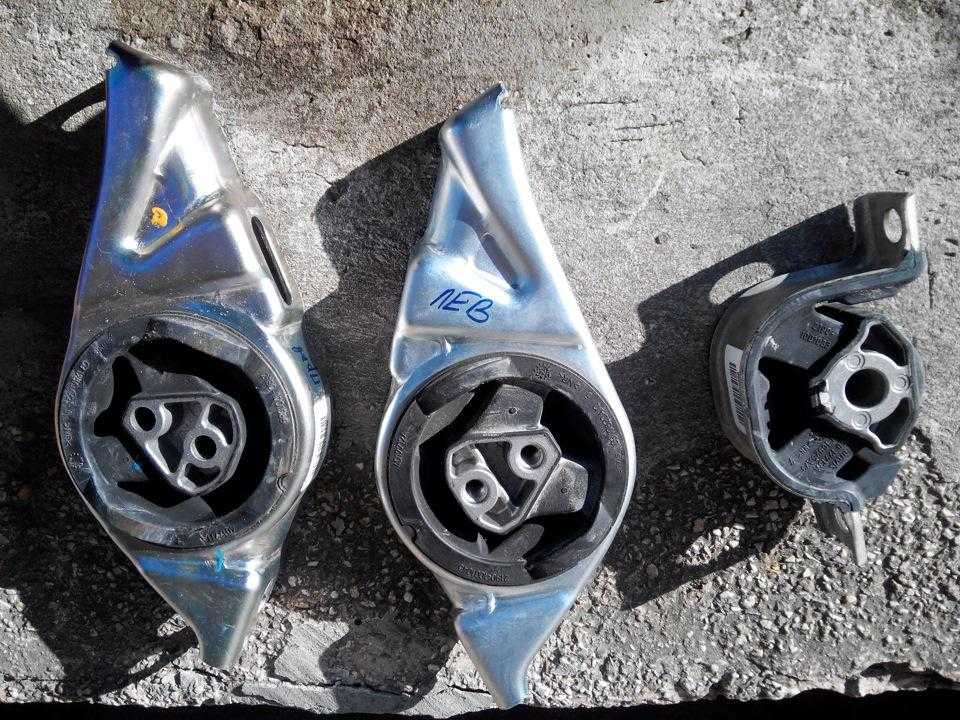

Подбор подушек двигателя

Покупка новых подушек двигателя для восьмиклапанного двигателя ВАЗ-2110 не представляет ничего сложного. Любой автомагазин предоставит вам каталог, по которому можно найти как оригинальные детали, так и их аналоги. Вот список оригинальных подушек для двигателя на 8 клапанов:

Правая боковая подушка имеет артикул 21100-1001204-82.
Левая боковая подушка — 21100-1001240-82.
Задняя подушка — 21100-0-1001280-82.

Воздушная пробка и уровень охлаждающей жидкости

Можно попробовать от нее избавиться, немного подняв передние колеса автомобиля. Для этого машина должна быть поставлена на пригорок, после чего ей нужно дать поработать на холостых оборотах. Если не помогло, то необходимо сделать следующее:

Здесь уместно сказать еще вот о чем. Систематическое образование воздушных пробок может быть связано с очень неприятной неисправностью — повреждением прокладки головки блока цилиндров. А вот это уже требует вмешательства специалистов и может серьезно ударить по кошельку.

Перегрев двигателя ВАЗ 2110 может быть вызван недостатком охлаждающей жидкости. Произойти это может по естественным причинам, из-за ее испарения или, что чаще, в случае утечки. Со временем нарушается герметичность уплотнений, утрачивают эластичность резиновые детали. Все это приводит к подтеканию тосола. Если вовремя не исправить проблему, это может привести к серьезным повреждениям силового агрегата.

Чтобы исключить такое развитие событий, необходимо тщательно загерметизировать все соединения силового агрегата. Кроме того, нужно систематически удалять с него масляные потеки. Кроме двигателя, может загрязниться и сам радиатор. Это, естественно, тоже ухудшит охлаждение, и мотор может начать сильно греться. В этом случае необходимо аккуратно продуть радиатор компрессором.

Вибрация может возникнуть из-за нарушений в работе мотора (детонация двигателя), а также в результате нарушения крепежных элементов двигателя. Владельцы ВАЗов (особенно шестнадцатиклапанные модели), часто жалуются на возникновение странного стука в моторном отсеке, который то появляется, то пропадает при разгоне или во время езды по неровностям.

Если вы во время движения услышали характерный стук, который доносится из моторного отсека (нижней его части) или в зоне трансмиссии, при этом переключаясь на 2-ю или 4-ю скорость, шум и вибрация увеличивается, это может быть связано с:

Алгоритм замены опор двигателя Гранта

Замена подушки двигателя Гранта требует от автолюбителя выполнения такой последовательности действий:

Демонтаж пластиковой защиты моторного отсека. В частности, потребуется открутить только брызговик;
Снятие левой и правой гаек крепления подушки кузова для доступа к задней опоре;
Удаление болтов крепления кронштейна тыловой опоры к картеру КПП. Вывернув три болтика, можно демонтировать кронштейн вместе с подушкой. Сняв кронштейн, нужно отсоединить от него опору. Без демонтажа кронштейна доступ к подушке невозможен;
Для разъединения опоры и кронштейна рекомендуется поместить последний в тиски и аккуратно вывернуть единственный крепежный болт;
Достать из упаковки новую опору и прикрутить ее к кронштейну КПП. При этом более длинное плечо детали ушком крепления должно быть направлено в сторону правого крыла машины. На этом замена задней опоры завершена;
Снятие/установка левой и правой сторон производятся одинаково. Нужно только менять положение домкрата, чтобы обеспечивать доступ к узлам;
Вывернуть болт крепления старой боковой опоры;
Удалить две гайки, которые крепят кронштейн к лонжерону;
Отсоединить болты(2 штуки), которые крепят подушку к кронштейну;
После удаления отработавшей опоры, установить новую, произвести сборку;
Произвести те же манипуляции с оставшейся боковой подушкой.

Перед тем как поменять подушки двигателя Лада Гранта, изучите руководство по эксплуатации авто и схемы подвески, чтобы запомнить расположение отдельных узлов и деталей. Правая и левая боковые опоры при всей схожести не идентичны и могут монтироваться только с определенной стороны. Перед ремонтными работами промаркируйте запчасти, чтобы не перепутать по ходу замены.

Схема бензонасоса (электрического)

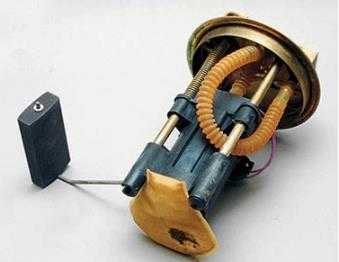

Само устройство электробензонасоса 2110 достаточно простое – узел представляет собой электродвигатель, на который подается питание 12 Вольт. БН монтируется в корпусе, на его входе устанавливается сеточка – фильтр грубой очистки. Фильтрующий элемент не дает частичкам грязи проникать в корпус насоса, тем самым предохраняя устройство от засорения и возможной поломки.

В электрической схеме бензонасоса ВАЗ присутствуют следующие элементы:

ключ зажигания;
предохранитель;
реле;
электропроводка;
блок управления двигателем.

При повороте ключа зажигания через реле питание подается на клеммы БН, и насос начинает качать бензин. После того как входная магистраль топливопровода заполнилась бензином, ЭБУ (блок управления) через реле дает команду на отключение напряжения – топливная система готова к запуску двигателя, остается только лишь мотор прокрутить стартером.

Пошаговый процесс замены

В зависимости от того, какая опора вышла из строя проводим её замену.

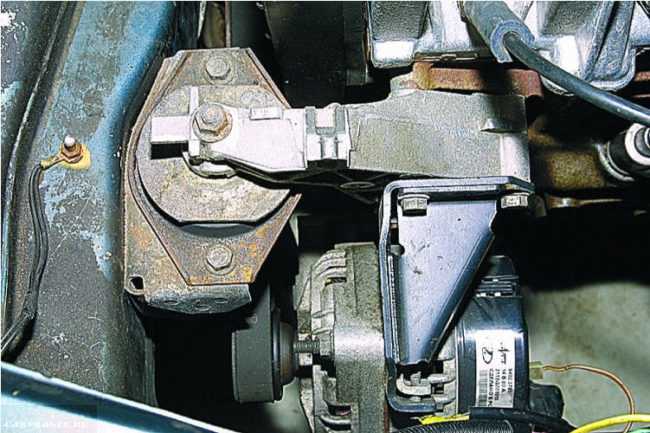

Правая подушка

Для того, чтобы открутить опору двигателя с правой стороны, проделываем следующий порядок работ:

Демонтируем верхнюю гайку на подушке.
Затем два болта, которые крепят её к кронштейну.
Далее под аркой колеса, демонтируем болты, фиксирующие их к лонжерону.
Снимаем старый элемент и устанавливаем новый в обратном порядке снятию.

Левая подушка

Как в случае и с правой подушкой, демонтируем верхнюю гайку.
Затем откручиваем два болта по бокам и снимаем подушку.
Убираем нижнюю шайбу со шпильки.
Устанавливаем новую подушку в обратной последовательности.

Нижняя передняя подушка

При помощи ключа, по очереди откручиваем два болта.
Последовательность не имеет значения. Проводите демонтаж в зависимости от удобства.
Демонтируем старую подушку и устанавливаем новую.
Если во время монтажа контрольные отверстия не совпадают, необходимо слегка поднять двигатель. Для этого можно использовать домкрат.

Верхняя передняя подушка

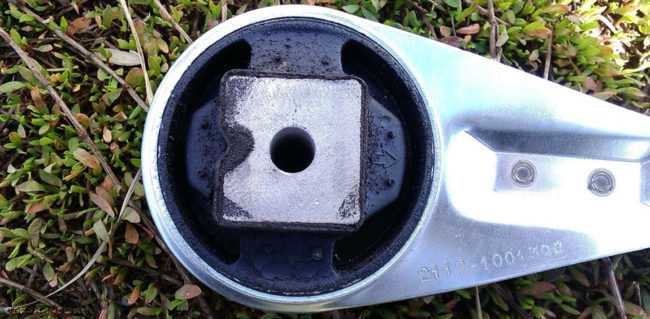

Так выглядит новая верхняя подушка двигателя

Воспользовавшись ключом на «17» откручиваем болт фиксирующий опору к кузову.
Далее, демонтируем болт от двигателя и снимаем его.
Вынимаем саму подушку, а замену новой производим в обратном порядке.

Неисправности

Понять, что подушки двигателя вышли из строя, можно по увеличению вибраций, исходящих от мотора на кузов. Когда он функционирует в стабильном режиме, и кузов начинает вибрировать и дребезжать, передавая всё на педали, панель приборов и руль, можете быть уверены в неисправности подушек двигателя.

https://youtube.com/watch?v=5SI425NA85g

Проверка работоспособности

В первую очередь, на запущенном двигателе осмотрите состояние подушек:

На наличие трещин.
На сохранение упругости.
На наличие люфта в соединениях.

Если подобных причин на какой-то подушке не наблюдается, значит и замена ей не требуется. А если они были обнаружены, то тянуть с заменой не стоит, так как постоянная вибрация способна не только существенно снизить комфорт передвижения на автомобиле, но и привести к негативным последствиям в работе мотора и коробки переключения передач.

Трансмиссия и подвеска

В Ладе 21102 встроена пятиступенчатая механическая коробка передач (МКПП). Данная коробка применяется на всех версиях линейки 2110. Она обладает хорошей шумоизоляцией, ход рычага удобный, плавность переключения гораздо лучше, чем у Жигулей и Самары.

Корпус (кожух) коробки изготовлен из алюминиевого сплава. Внутри кожуха расположен первичный (ведущий) и вторичный (ведомый) вал. Валы объединяются с дифференциалом и главной передачей. Пять передач переднего хода оснащены синхронизаторами, которые улучшают плавность переключения.

Передаточные числа: 1-я передача — 3,636, 2-я — 1,95, 3-я — 1,357, 4-я — 0,941, 5-я — 0,784. Для передачи заднего хода — 3,5. Передаточное отношение главной передачи — 3,7. Инструкция по эксплуатации гласит, что нужно менять трансмиссионное масло каждые 75 тыс. км.

Смягчение ударов шасси на кузов, а также обеспечение устойчивости и плавности осуществляется силами передней и задней подвески Лада 21102. На передней оси применена независимая конструкция. У каждого колеса есть независимая цилиндрическая пружина, внутрь которой помещена стойка типа Макферсон. Каждая стойка имеет свой гидравлический амортизатор. Непосредственно к поворотным кулакам прикреплены нижние рычаги, а к ним крепится стабилизатор поперечной устойчивости.

Рычаги помогают уменьшать крен колеса (поворот его вокруг продольной оси). Когда автомобиль делает поворот, колесо, поворачиваемое «внутрь кузова», может отходить от оси вращения. Стабилизатор не дает этого сделать, скручиваясь. Таким образом, передняя подвеска Лады 211102 позволяет сохранять устойчивость авто на поворотах.

Задняя подвеска представляет собой жёсткую конструкцию, главный элемент которой — поперечная балка. Поскольку задние колеса не вращаются, маневренность обеспечивать не нужно, а устойчивость сзади должна быть на высоком уровне. Поэтому применена такая конструкция. Балка состоит из продольных рычагов, прикреплённых к каждому колесу, и соединителя, который скрепляет рычаги при помощи сварки. Колеса на задней оси также оснащены гидравлическими амортизаторами для смягчения при ударах.

Проведение замены на восьмиклапанных моторах

В этом деле нет ничего сложного, для снятия и замены подушки двигателя на ВАЗ-2110 (8 клапанов) нужно выполнить несколько простых манипуляций:

Выкрутите болт, которым крепится натяжитель приводного ремня генератора.
Снимите ременную передачу.
Под двигателем установите домкрат, подложите деревянный брусок.
Приподнимите мотор таким образом, чтобы уменьшить нагрузку на опоры до минимума.

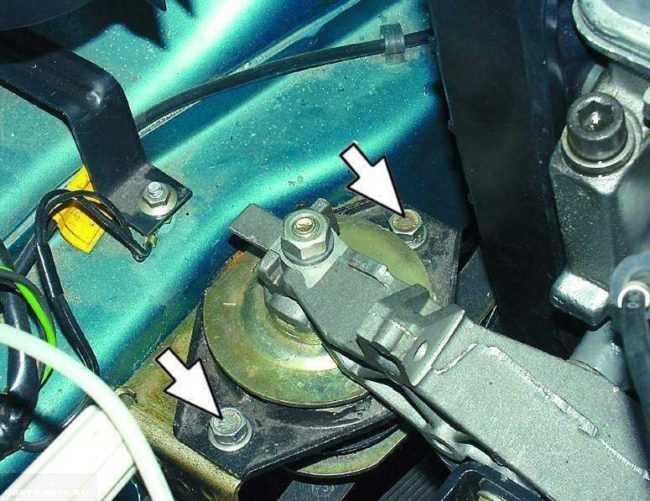

Центральная гайка крепления правой подушки выкручивается с помощью ключа на «15».
Болты, которыми зафиксирована на кронштейне подушка, выкручиваются с помощью ключа на «13».
Возле правой арки необходимо выкрутить ключом на «17» три болта, которыми произведено крепление к лонжерону кронштейна.
После демонтажа кронштейна необходимо снять подушку, на ее место поставить новую.

После этого нужно произвести демонтаж и замену следующих подушек:

Установите домкрат под коробкой передач.
Выкрутите ключом на «15» центральную гайку, которой закреплена левая подушка двигателя.
Извлеките старый элемент, установите на его место новый.
Чтобы снять заднюю подушку двигателя ВАЗ-2110, необходимо выкрутить два болта крепления к кузову ключом на «17».
Затем выкручиваете две гайки, которыми произведено крепление к картеру коробки передач.
Последнюю подушку (если она имеется) необходимо выкручивать ключом на «19».

Сборка всех снятых элементов осуществляется в обратном порядке. Подушки должны устанавливаться легко, без перекосов и натяжения.

Демонтаж

Работы по демонтажу левой подушки выглядят следующим образом:

Сначала нужно вывесить двигатель по тому же алгоритму, как для проверки состояния подушек двигателя.
Далее нужно открутить центральную гайку подушки.
Потом откручиваются фиксирующие болты.
Внизу нужно открутить болты, которые соединяют лонжерон с кронштейном.
После снятия кронштейна, можно достать изношенную подушку двигателя и заменить на новую.

Правая подушка сама по себе идентична левой, но закрепляется она на съемном кронштейне, который нужно снимать только для его замены.

Замена задней опоры

Устанавливаем домкрат под КПП.

Самостоятельная замена подушек двигателя займёт около 6 часов, при условии, что автовладелец умеет работать с автомобильными инструментами. Опытный автовладелец может справиться за 4 часа. Если вы никогда не занимались подобным ремонтом, но сэкономить очень хочется, лучше позвать для помощи приятеля или соседа, который имеет опыт в данной сфере.

Особенности

Как и все современным моторы, двигатель 21114 инжекторный, что позволяет существенно улучшить динамические показатели автомобиля без увеличения показателей потребления топлива.

Одновременно благодаря использованию инжектора и соответствующей настройки мотора удалось улучшить приемистость силового агрегата на низких и средних оборотах. Теперь полностью отсутствует характерный провал тяги, который отмечался на двигателях предыдущего поколения.

Фактически двигатель ВАЗ 21114 – это глубокая модернизация мотора с индексом 2111. За счёт увеличения хода поршня удалось получить прибавку рабочего объема, при этом улучшились экологические характеристики силового агрегата.

Как и у предшественника, данная модификация силовых агрегатов имеет ременной привод газораспределительного механизма, что несколько снижает стоимость разработки и изготовления этого силового агрегата, но при этом двигатель требует соответствующего своевременного сервисного обслуживания.

Ресурс этого двигателя по заявлениям завода-изготовителя составляет около 150 000 километров. Однако при условии правильной эксплуатации такой движок может пробежать 200 тысяч километров без необходимости выполнения капитального ремонта.

Несмотря на наличие ременного привода ГРМ в этом моторе используется специальная конструкция, которая при обрыве привода исключает повреждение клапанов. Однако автовладельцам всё же мы рекомендуем вовремя проводить все необходимые сервисные работы, включая замену ремня и всех роликов каждые 50 тысяч километров. Также не следует забывать о необходимости регулировки зазора клапанов, что выполняется с интервалом в 20-30 тысяч километров пробега.

Мотористы волжского автозавода в целях снижения затрат на эксплуатацию этого мотора отказались от идеи использования четырех клапанов на цилиндр. В итоге этот мотор имеет лишь по два клапана, что повышает нагрузку, не обеспечивая полное сгорание топлива в цилиндрах, а, следственно, страдает вся выхлопная система. Именно поэтому выпускной коллектор и выхлоп являются слабым местом данного мотора, что приводит к необходимости частых ремонтов техники.

Отметим, что в отличие от большинства других вазовских силовых агрегатов двигатели ВАЗ 21114 не предназначены для эксплуатации на низкооктановом топливе. Подобное неизменно приводит к увеличению эксплуатационных расходов у автовладельца. В том же случае, если автовладелец всё же использует 76 бензин, это неизменно приводит к быстрому выходу из строя инжектора и других дорогостоящих элементов двигателя. В итоге такая экономия приводит к необходимости сложного дорогостоящего ремонта.

Заключение

Заменив подушки, запустите двигатель

Обратите внимание на его работу и наличие вибрации. При правильно установленных опорах и хорошем креплении она должна быть минимальной или вообще отсутствовать

В общем, пришло время поговорить о проблемах насущных. Одной из таковых являлись вибрации ручки кпп, которые раздражали с каждым днем все сильнее и сильнее, и я отправился на поиск источника этого приятного автовазовского явления :)Так как замена обоймы шаровой опоры КПП ровным счетом ничего не изменила — закралась мысль: может быть причина в самих подушках двигателя, который вместе с коробкой трясет все, до чего дотягивается и к чему прикручен?

Как обычно, эмпирическим методом, проблему начал решать с местного автомагазина Lada, в котором уже был знаком со всем продавцами, как и любой другой владелец нашепрома

Были куплены три подушки двигателя, левая, правая и передняяПервым делом не девушки, и даже не самолеты, а снятие защиты двигателя :)Решил начать с передней, так как доступ к ней самый свободный, первой попалась на глаза, сама виновата)

Места крепления передней подушкиЧтобы заменить переднюю подушку нужно выкрутить два болта, первый на закладной гайке, т.е. просто выкручиваем его, второй сквозной болт, придерживаем ключом гайку, и выкручиваем болт. Делается все без проблем, движку вывешивать не надо, ничего никуда не упадет

Минута и готово, если бы все так легко делалось в машине

Далее присматриваемся к левой подушке двигателя, по сути тоже ничего сложного нет, поднимаем машину, ставим под двигатель стойку или упор, и отпускаем нижнюю гайку подушки, понадобится несколько удлинителей для удобства и головка на 15. Далее можно убрать упор, двигатель провиснет, НО(!) останется висеть на других трех подушках. Лезем под капот и видим, что подушка прикреплена к лонжерону с помощью двух болтов на 13. С ними у меня случилась небольшая загвоздка, так как головки у них были слегка зализаны, а ржавчина и время усугубили ситуацию ещё больше, но не беда, берем щетку по металлу, вычищаем, заливаем все волшебной WDшкой и вуаля: откручено, уровень пройдет!)После этого подушка без проблем падает нам в руки, собираем все в обратной последовательности, не забыв промазать резьбы болтов и отверстия, лишним не будет.

К сожалению фотография есть только уже замененной подушки, но может кому — то будет полезна

Вид снизу

И наконец, правая подушка, она же самая проблемная, с ней провозился больше всего.С ней придется пофантазировать и поизвращаться, так как она не под каким предлогом вылезать не хочет с места своей посадки :)По сути, крепление точно такое же как и на левой подушке, они даже аналогичны в плане формы.

Откручеваем гайку, выворачиваем болты и начинается самое интересное)

Чтобы вытащить подушку подпираем двигатель, в моем случае деревянными брусками, опускаем на них машину и получаем в свое распоряжение порядка 5 см вверху

None И соответственно, собираем все в обратном порядке. Я не снимал генератор и ремень, но рекомендую снять, будет гораздо удобнее и во много момент вытаскивания будет проще.

Ставим защиту и наслаждаемся первым пуском после ремонта:)Верхнюю подушку (гитару) я менял ранее, и как — нибудь попозже сделаю пост, там тоже есть определенная хитрость :)P.S. В моем случае подушки были подубитые и разницу я сразу почувствовал, не столько в уменьшении дребезга кулисы, сколько в уменьшении вибрации по кузову при пуске, при работе и т.д. Вообще, как мне показалось, машина стала поуверенее, хотя возможно самовнушение, в любом случае оно того стоило, хуже не будет, рекомендую всем)

Довольная мордашка у моей двенашки))Всем удачи на дорогах и в самостоятельном ремонте Цена вопроса: 1 400 ₽ Пробег: 213 717 км

autobann.su
etlib.ru
mylada.net
www.drive2.ru
