Датчик скорости в общей схеме датчиков и приборов
Гадать, где расположен датчик скорости на ВАЗ 2114, долго не приходится. Ведь он выполняет, в том числе и функцию определения скорости движения. Конструктивно привод спидометра остался на том же месте, следовательно датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСА. Наилучший доступ к ДС можно получить снизу, если поставить машину на смотровую яму.
Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электрической схеме автомобиля он запитан через средний предохранитель, номиналом 7,5 А, который стоит на реле электровентилятора печки, в салоне. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9».

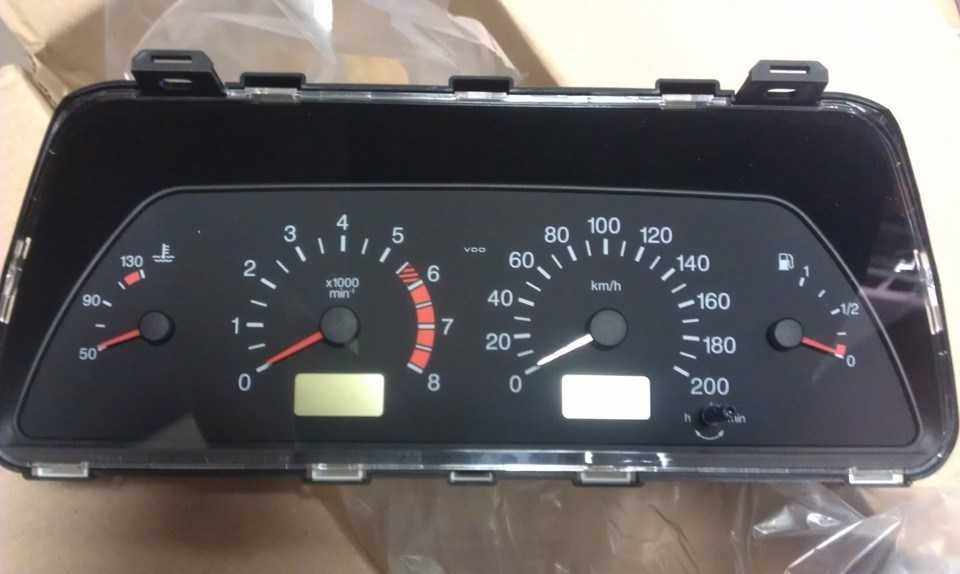

На что влияет датчик скорости? Напрямую он подключен к контроллеру и электронному спидометру. В работоспособном состоянии ДС выдает нужную информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме через формирование адекватных сигналов на ЭБУ.
Поскольку электронные приборы подвержены различным внешним воздействиям, которые приводят к сбоям в общей системе, надо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так, бытует мнение, что если не работает спидометр на ВАЗ 2114, то однозначно отказал датчик скорости. Однако существуют методики контроля электронного спидометра. С помощью специальной аппаратуры на стенде можно определить его работоспособность.
Делается три замера на скоростях — 40, 80 и 120 км/час:
- при этом показания спидометра в км/час должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
- а номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».
Об эффекте Холла
Суть данного эффекта заключается в возникновении разности потенциалов при взаимодействии электрических и магнитных полей. При этом электрическое поле протекает через магнитное, где находится полупроводниковая пластина. Именно на ней образуется разность потенциалов напряжение Холла.
На практике эффект применили следующим образом. При движении напряжение Холла преобразуется в частотно-импульсный сигнал, передающийся на контролер. Чем выше скорость движения, тем выше становится частота этого сигнала. Из расчетов удалось определить, что на 1 км дороги датчик выдает 6004 импульса. За счет интервалов между импульсами, датчик рассчитывает скорость движения автомобиля.
Чтобы выполнить какие-либо работы с ДС, для начала необходимо определить, где он находится. Местом расположения датчика скорости является верхняя часть корпуса коробки переключения передач. Добраться до него можно через подкапотное пространство или снизу, если поставить автомобиль на яму.
Как заменить датчик скорости на ВАЗ 2110-ВАЗ 2112?
Примечание! На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!
1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.
Примечание! Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:
2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.
3. Если же Вам нужно проверить датчик на работоспособность, то делается это следующим образом, от датчика у которого провода идут, есть три провода, если проводов никаких не идёт а проводка подсоединяется, то же самое, опять же те же самые три провода, один заземление, другой напряжение, а третий импульсный сигнал, вольтметр нужно будет подсоединить к клемме импульсного сигнала, а второй его контакт заземлить на движок или на кузов, вывесив одно из передних колёс у автомобиля, начните его вращать (Удобней гораздо когда помощник его крутит) и смотрите за показаниями прибора, если напряжение меняется, то в этом случае датчик исправен и не требует замены.
Примечание! Датчик как Вы уже поняли снимать нельзя, поэтому к клемма подсоединить ничего не получится, так как они закрыты, чтобы всё сделать как надо, возьмите иголку, проткните где ни будь изоляцию у датчика (Иголка маленькая нужна) и найдите именно тот самый контакт и сделайте так, чтобы иголка соприкоснулась с проводом, а потом уже к ней подсоедините вольтметр и проверьте напряжения, тем самым поняв исправен датчик или же нет!
Дополнительный видео-ролик: Подробный процесс замены датчика, Вы можете увидеть в видео-ролике который мы разместили ниже:
Принцип работы датчика скорости
Принцип работы ДС основан на эффекте Холла. Датчик скорости на Ладе «Гранте» считывает сведения о скорости вращения зубчатого колеса КПП, связанного с приводом колес. Для этого на колесе нанесена метка, которая при вращении вырабатывает в ДС электрический импульс. Исходя из частоты импульсов определяется скорость машины: чем быстрее крутится зубчатое колесо, тем быстрее движется автомобиль.
Данные о скорости поступают в бортовой компьютер и выводятся на приборную панель.
Внимание: на моделях «Гранты», оборудованных АБС, датчик скорости на КПП отключен. Его функции выполняет датчик антиблокировочной системы
Замена датчика скорости
Основной причиной, по которой может выйти из строя спидометр на ВАЗ 2110-2112, является поломка датчика скорости. Причем, стрелка спидометра может не только банально отказаться работать, но и прыгать в недопустимых пределах в независимости от скорости.
Где находится датчик скорости на ВАЗ 2110-2112?
Многие автовладельцы, особенно начинающие водители еще ни разу не сталкивались с подобной проблемой, поэтому могут и не знать местоположения данного датчика. На самом деле добраться до него не так сложно.
Если рассматривать 8-клапанный двигатель, то дополнительно даже отсоединять ничего не придется. Нужная нам деталь находится в непосредственной близости от щупа проверки уровня масла в КПП, а именно — правее, если смотреть по ходу движения автомобиля.
В принципе, на 16-клапанных моторах он находится там же, но возможно, что добираться будет немного сложнее, хотя утверждать не могу.
Видео обзор по замене датчика скорости на автомобилях ВАЗ 2110-2112
Ниже в представленном видео показан сам процесс на реальном примере десятки. Запись была сделана конкретно для этой статьи, так что в ней вы должны увидеть весь порядок работы от начала и до конца.
В случае невозможности посмотреть обзор, ниже я выложу несколько фото, где также показан весь процесс выполнения подобного ремонта.
Итак, первым делом рукой необходимо добраться до штекера и нажав на металлический фиксатор (скобу):
Подтянуть за штекер вверх, после чего он отсоединится:
После чего рукой можно выворачивать датчик скорости, так как обычно он закручивается не сильно. Но если вдруг возникнут проблемы, то можно накинуть на грани ключ на 22 и все получится с легкостью.
После этого устанавливаем новую деталь на свое место, предварительно убедившись, что код детали соответствует тому, который был на старом датчике. Цена нового датчика скорости на ВАЗ 2110-2112 составляет порядка 350 рублей.
remont-vaz2110.ru
Неисправности датчика скорости
Признаками неисправности датчика могут быть:
- нестабильная работа и неверные показания спидометра, одометра;
- прекращение стабильной работы двигателя на холостом ходу;
- выдаваемые компьютером ошибки (Р0500 – отсутствует сигнал датчика, Р0503 – прерывающийся сигнал датчика).
Перечисленные проблемы могут являться следствием:
- нарушением контакта в разъеме датчика из-за его загрязнения;
- нарушения целостности проводки от датчика к ЭБУ;
- механическая поломка привода ДС (у старых моделей ВАЗ 2110).
Нужно ли менять
От информации, получаемой ЭБУ с датчика, зависят не только показания спидометра и одометра, но и качество топливной смеси, подаваемой в цилиндры, частота оборотов холостого хода машины, стабильность работы двигателя и расход топлива.
Вышедший из строя ДС «собьет с толку» электронный блок, который попросту не будет понимать, движется ли автомобиль, или стоит. Вследствие этого обороты начнут плавать, двигатель на холостом ходу глохнуть, а расход топлива увеличится.
Проверить датчик скорости с механическим приводом не составит труда. На снятом датчике, находим штырь и прокручиваем его плоскогубцами, присоединив к нему заранее разъем, если датчик скорости исправен, то стрелка на комбинации приборов будет прыгать, если никакой реакции нет, значит проблемы с приводом или электропроводкой.
Проверить проводку до комбинации приборов тоже не сложно, берете скрепку (можно любой другой металлический предмет) и засовываете ее в средний пин на разъеме, дальше прикасаетесь им о корпус двигателя, стрелка на комбинации должна задергаться, в противном случае нужно искать причину в неисправности проводки или разъема датчика (окисление, обрыв и другое).
Цена замены
Если поломка не связана с загрязнением контактов или обрывом проводки, датчик лучше заменить. Тем более что стоит он 170-400 рублей в зависимости от типа и производителя. Стоимость работы по его замене на станции техобслуживания – 100-150 рублей.
Каталожные номера датчика:
- с механическим приводом — 2110-3843010F;
- электронный (новый) — 2170-3843010.
Выбирая ДС, обратите внимание на то, где он произведен. Если замены требует датчик с механическим приводом, ни в коем случае не покупайте азиатские аналоги – шестерня привода изготовлена из пластика очень низкого качества
Бывает, что ломается она на третий день эксплуатации. В этом случае придется разбирать всю коробку, чтобы извлечь ее фрагменты.
Лучше приобрести датчик с полностью металлическим приводом.
Процесс замены ДС очень простой, и справиться с этим может даже самый непосвященный автовладелец.
Порядок выполнения для ВАЗ 2110 с приводными датчиками.
1.Поднимаем капот, отключаем клемму «-» на аккумуляторе.
2.Определяем местоположение датчика. И у старых, и у новых моделей он находится с тыльной стороны двигателя в верхней части коробки передач.
3.При необходимости отверткой ослабляем хомут гофры, снимаем ее, и отодвигаем.
4.Сжав усики на разъеме датчика, отсоединяем
5.Руками или с помощью ключа на 21 выкручиваем датчик.
6.Ключом на 10 откручиваем гайку крепления привода ДС, и аккуратно его вынимаем.
7.Если привод в порядке, можно оставить старый, если же он имеет следы механического воздействия – меняем.
8.Установив привод, ставим новый датчик, закрутив его по часовой стрелке.
9.Подключаем разъем, подсоединяем гофру, минусовую клемму.
Меняем электронный датчик
1.Обесточиваем бортовую цепь авто.
2.Отверткой ослабляем хомут гофры, и снимаем ее.
3.Отсоединяем провода от ДС, отодвинув защелку.
4.Ключом на 10 откручиваем гайку крепления датчика.
5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.
7.Подключаем клемму массы.
Обычно установка нового датчика решает все проблемы, с ним связанные. Двигатель начинает работать в нормальном режиме, а спидометр с одометром показывать правдивую информацию. Если же с установкой нового ДС проблема не исчезла, ищите ее в другом месте.
Пошаговая замена датчика скорости ВАЗ-2110 на 8 и 16 клапанов
Для того, чтобы поменять датчик скорости самостоятельно, достаточно иметь под рукой два или три ключа (на 10, 21, 22) и крестовую отвёртку.
- Отключается ток на машине, для этого снимается разъем с АКБ.
- От датчика отсоединяется разъём проводов, при котором рекомендуется запомнить распиновку.
- Датчик можно открутить вручную, или при помощи ключей 21 или 22 (в зависимости от конструкции).
- Изучается состояние привода. После того, как датчик извлечён, при помощи ключа на 10 откручивается и вынимается гайка, которой крепится привод датчика.
- Замене подлежит привод с механическими повреждениями, если таковых нет, можно оставить прежний.
- Установку нового устройства следует производить в обратном порядке.
- На новом приводе установлена резиновая насадка, которую нужно смазать трансмиссионным маслом.
- После установки рекомендуется проверить полярность проводов при помощи мультиметра. Если вдруг были перепутаны контакты, их меняют местами.
- Остаётся проверить. Делается это либо при заведенном автомобиле, либо же при подвешенных колесах.
Причины сбоя в эксплуатации датчика скорости
Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:
- Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
- Неустойчивый контакт разъема изделия и обрыв проводки.
- Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.
Здесь возможны следующие варианты:
1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.
Проверка прибора на исправность:
- Вывешиваем на домкрат переднее колесо транспортного средства.
- Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
- Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
- Снимаем прибор с посадочного места.
- Подсоединяем прибор для измерения напряжения к выводным контактам.
- Поворачивая привод датчика скорости, измеряем его разность потенциалов.
- На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.
Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.
