Замена переднего ступичного подшипника ваз 21104 своими руками

Как поменять ступичный подшипник на ваз 2110?

Требуется ознакомиться с устройством ступицы (рисунок ниже). Разборка узла выполняется строго на ровной поверхности, подъемнике. Требуется включение первой передачи и постановки колес на «башмаки». Понадобится стандартный набор инструмента:

• надфиль;
• торцевая головка на «30»;
• узкое зубило;
• молоток;
• накидные ключи на 17 и 19;
• оправка для выбивания обойм;
• динамометрический ключ для затяжки ступичной гайки.

Сначала демонтируем подшипник из ступицы, для этого выполняем следующее:

1. Убираем колпак с колеса.

Зубилом расправить вмятый буртик гайки. Делается это сразу в 2 местах.
Ключ на «30» необходим для расслабления гайки. Ослабляются болты крепления передних колес. Если этого не сделать, стабилизатор устойчивости помешает разбору, так как подожмет подвесные элементы вверх.

Отверткой демонтируем суппорт, откручивая гайки ключом на 17. Чтобы суппорт не повис на тормозном шланге, прикрепляем его проволокой, далее раскручиваем крепления тормозного диска.

Кроме этого может понадобиться, также, демонтировать цапфу в сборе и стопорное кольцо.

Использование съемника

ступицаРемонтная операция зачастую осуществляется с применением двух видов съемников:

• чашечный, представляющий собой болт с большой и малой шайбами, чашку и гайку;
• двухлапый.

Техника обращения с чашечным съемником:

• при выпрессовке ступичного подшипника вращаем гайку со стороны чашки: чашка упирается в торец, к которому ранее примыкал фланец; головка болта через шайбу давит на внутреннее кольцо подшипника;
• при запрессовке ступичного подшипника (чашка не используется): устанавливаем на болт большую шайбу, заводим болт в поворотный кулак (шайба упирается в задний торец узла), устанавливаем на болт новый и старый подшипники, шайбу, передающую усилие на внешнее кольцо, и гайку (ее вращаем);

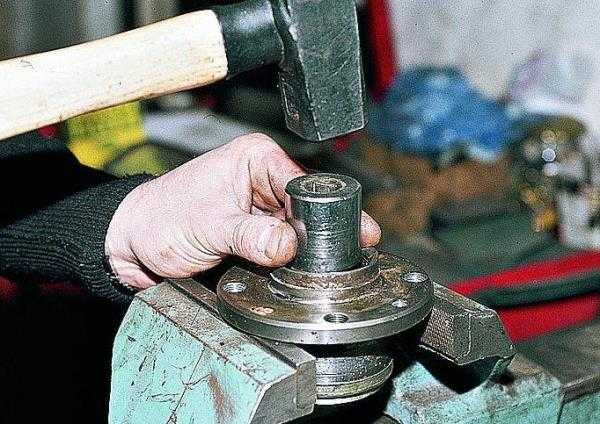

• при запрессовке ступицы (чашка не используется): устанавливаем на болт шайбу, упирающуюся во внутреннее кольцо подшипника, вставляем болт в подшипник с задней стороны, устанавливаем шайбу, упирающуюся в малый торец ступицы, монтируем и вращаем гайку.

Бывает, что в процессе замены неисправного ступичного подшипника ВАЗ 2114 внутреннее кольцо остается на ступице. Процедура его извлечения зачастую производится с применением двухлапого съемника:

• установить лапы к наружному торцу кольца опоры качения (имеет наибольший диаметр);
• сделать упор центральным винтом в торец ступицы;
• вращая винт, снять кольцо опоры.

Иногда съемник в данной процедуре бессилен. Альтернатива – применение тонкого зубила и молотка:

• поддеть отверткой грязезащитное кольцо;
• поставить зубило между фланцем ступицы и торцом кольца;
• аккуратными ударами молотком по зубилу сдвинуть и снять кольцо;
• зачистить надфилем образовавшиеся забоины;
• установить грязезащитное кольцо и закернить.

К сведению:

• демонтированное кольцо далее участвует в процедуре выпрессовки подшипника чашечным съемником;
• необходимо проверить пригодность ступицы к дальнейшей эксплуатации: новый подшипник должен одеваться с трудом.

Снятие и установка подшипника

Стоит отметить, что осуществляется замена ступичного подшипника ВАЗ 2110 только лишь при помощи съемника. Но от себя скажу, что он мне просто не помогает. С комплекта – болта, гайки и нескольких шайб, я использую только болт – ставлю его внутрь подшипника и наношу удары молотком (резкие).

Конечно, перед этим стопорные кольца нужно обязательно вытянуть. Можно использовать некоторые шайбы из комплекта съемника, они очень удобные. Но вот не получается по-человечески все сделать, чтобы все было «по книжке». Спасает молоток, причем от такого монтажа не повредил ни один подшипник (хотя в руководстве пугают этим последствием).

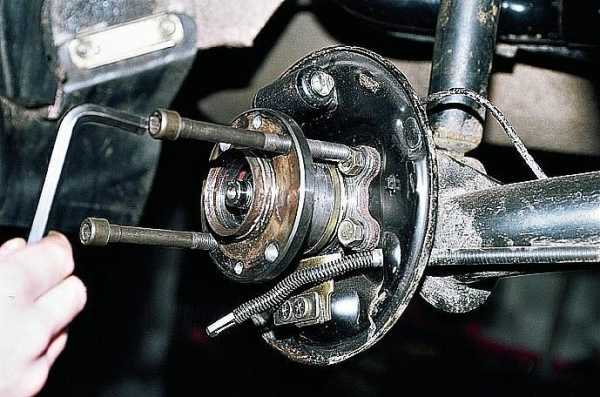

Замена подшипника задней ступицы ВАЗ 2110 проводится аналогично. Снятие и замену можно выполнить тем же инструментом. С установкой пытался хитрить – прогревал подшипник, а ступицу в морозилку бросал. Толку мало от этого, только сальник на подшипнике начал плавиться. Но уже несколько лет эта десятка ездит и не загудел еще.

Сколько ни пытался, но запрессовать новый подшипник съемником не получалось – вспоминал и различных матерей, и завидовал владельцам шестерок и всей классики, так как у них конусы (на мой взгляд) меняются намного быстрее и проще. Главное – не перетянуть и обильно смазать. Поэтому брал в руки тот самый болт, шайбу (с диаметром, как у подшипника), смазывал внешнюю обойму и ступицу, начинал аккуратно набивать.

В этом деле не нужно стараться нанести сильный удар, главное – резкость. Приложив большую силу, вы только разрушите подшипник (а распадается он очень быстро, впрочем, и собирается легко). После запрессовки обязательно установите на место стопорные колечки и соберите всю сторону автомобиля. Все резьбовые соединения затягивайте хорошо, перепроверяйте всегда, чтобы не случилось неприятных «сюрпризов». Это вам говорю после того, как прокатился на трех колесах (левое заднее отпало, менял колеса с летнего комплекта на зимний). Проехал на барабане, причем даже не повредил его, а колесо меня обогнало.

Далеко не часто в машинах можно заметить неприятный шум при движении, который нарастает с увеличением скорости. Обычно шум исчезает на резком повороте, но это временное явление. Как правило, такая ситуация может говорить о том, что требуется замена переднего подшипника ступицы ваз 2110. Специалисты рекомендуют менять оба подшипника сразу. Но в данной статье рассмотрим, как проводится замена подшипника передней ступицы на ваз 2110.

Передний ступичный подшипник Ваз 2114. Замена подшипника.

Подшипники ступиц автомобилей подвергаются повышенной нагрузке, ведь на ни приходится полный вес автомобиля, даже когда он находится на стоянке. Подшипники отрабатывают свой полный ресурс, после чего их нужно заменить.

Автомашины ВАЗ комплектуются унифицированными ступичными подшипниками. Они изготавливаются многими производителями. Ключевой параметр для выбора — габаритные размеры.

• Наружный диаметр обоймы (посадочный диаметр) — 64 мм.
• Диаметр внутреннего отверстия — 34 мм.
• Ширина обоймы — 37 мм.

Как правило, передний ступичный подшипник ваз 2114 можно подобрать из деталей иномарок, готовых ступичных подшипников производства Самарского завода. Есть модели от производителей из Китая, но их ресурс неизвестен. Для облегчения поиска необходимого варианта можно использовать систему кодовых технических обозначений данного изделия.

• 53 20 66 DA — код подшипника для поиска по зарубежным каталогам запчастей.
• 25 69 07 — обозначение ступичного подшипника соответствующего размера от отечественных производителей.

Два ряда шариков по 14 (всего 28).

• Вес — 445 г (точно).
• Шарики по 9,525 мм.
• Подшипник также обозначается как HUB-1.

Точность обработки деталей шариковых подшипников – 0,01 мм и выше. Это необходимо для обеспечения малого сопротивления вращения, а также прочности посадки. На поверхности обойм не должно быть никаких дефектов.

Как проводится замена ступичного подшипника ваз 2114

Первый шаг — поднятие автомобиля на домкрате, а лучше на подъемнике, что позволит работать в удобном положении. Затем нужно в привычном порядке снять колесо и тормозной диск, чтобы обеспечить доступ к ступице. После этого нужно выполнить самый сложный этап — снятие ступицы с подшипника. Здесь нужен следующий инструмент:

• торцевой съемник для подшипников;
• металлическая труба 1 дюйм (если съемника нет);
• молоток для выколотки;
• стопор для колеса

Выколотку нужно проводить аккуратно, помня о том, что слишком значительные усилия приведут к перекосу узла. Колесо можно стопорить ручным тормозом, но слишком значительных усилий прилагать в этом случае не нужно. Снятую ступицу переворачивают, устанавливают на прочную поверхность и выколачивают обойму старого подшипника. При наличии соответствующего инструмента лучше пользоваться прессом, а молоток не применять.

Новый ступичный подшипник устанавливается в обратной последовательности. Сначала сажается в гнездо ступицы, затем — на полуось. Затем ставится тормозной и колесный диск. После замены подшипника сход/развал нужно отрегулировать заново. Подшипник является необслуживаемым узлом. Он не требует смазки на протяжении всего срока эксплуатации.

Обычно ресурс ступичных подшипников ваз 2114 — 10 000 – 100 0000 км. Такая большая разница получается из-за того, что на него влияют ударные нагрузки от дорожных ям, скоростной режим (перегрев) и множество других факторов.

period-vaz.ru

Источники

• http://www.avtorem.info/stati/vaz-2108-vaz-2109-vaz-2110/zamena-podshipnika-zadnej-stupitsy-na-avtomobilyah-vaz-2108-vaz-2109-vaz-21099-vaz-2110-vaz-2115-vaz-1119.html
• http://mashinapro.ru/1231-stupica-2114.html
• http://autoprivat.ru/remont_avto/kak_pomenyat_podshipnik_na_stupicy_vaz_2114.html

Способы замены

Советуем посмотреть видео о том, как снять подшипник ступицы с ВАЗ 2110. Это позволит лучше разобраться в нюансах работы. Наглядный пример никогда не будет лишним.

Установка

Что касается замены, то здесь также есть видео, обучающее делать данный процесс. Мастера пользуются тремя способами замены, каждый из которых имеет свои особенности и преимущества. Потому правильно будет поговорить о каждом из них.

Первый способ

Вынимаем стопорное кольцо

1. Вам обязательно потребуется съемник, с помощью которого демонтируют подшипники.
2. Аккуратно вынимайте подшипник специализированным инструментом и ставьте на его место новый.
3. По завершению работ по смене, выполняется обратная сборка узла.

Преимущество такого метода заключается в том, что не требуется трогать болт регулировки развала. Если нарушить его геометрию, сместить с законного места, обратно поставить будет довольно проблематично.

Но есть и недостатки — вам придется принять далеко не самую удобную позу, чтобы выполнить операцию. Потому настоятельно рекомендуется проводить работу с подъемником или при помощи смотровой ямы. Но даже так про комфорт можете забыть.

Второй способ

Тут вам предстоит выполнить следующие шаги:

Аккуратно демонтируйте поворотный кулак, чтобы снять подшипник

После этого ступица полностью снимается;
Далее используйте верстак;
На верстаке выполните замену элемента, а затем поставьте его на место;
Важно соблюдать правильную последовательность обратной сборки. С точки зрения исполнения, второй способ легче первого

Но тут вы можете затронуть развал. Если это произойдет, могут возникнуть сложности с регулировкой. Не спешите демонтировать болты крепления кулака со стойкой. Сделайте пометки мелом или маркером, чтобы отыскать потом их изначальное положение. Ориентируясь по нанесенным меткам, будет куда проще обратно собрать узел

С точки зрения исполнения, второй способ легче первого. Но тут вы можете затронуть развал. Если это произойдет, могут возникнуть сложности с регулировкой. Не спешите демонтировать болты крепления кулака со стойкой. Сделайте пометки мелом или маркером, чтобы отыскать потом их изначальное положение. Ориентируясь по нанесенным меткам, будет куда проще обратно собрать узел.

Идеальное совпадение по меткам не получается даже у профессионала, но свести к минимуму отклонения более чем возможно.

Советуем выполнить несколько действий:

• Поставьте метки. Первая — положение регулировочного болта на стойка, а вторая — прежнее положение кулаков;
• Выбейте болты кулака;
• Демонтируйте крепежные элементы из шаровой нижней опоры;
• Выбейте подшипник из ступицы;
• Демонтируйте стопорные кольца;
• Распрессуйте тисками подшипники;
• Когда будете собирать узел обратно, полости в кулаках обильной смажьте смазками.

Такой метод актуален для тех случаев, когда выполняется полноценный ремонт ходовой части. Так вы с легкостью замените не только подшипники ступицы, но и шаровые опоры, рулевые наконечники, сайлентблоки рычагов и пр.

Третий способ

Перед проведением работ любым методом подумайте, какой подшипник передней ступицы для ВАЗ 2110 будет лучше использовать. Это могут быть заводские элементы, либо аналоги от других производителей. Большой разницы между ними нет, но лучше выбирайте самые качественные.

Согласно третьему способу замены, процесс выполняется следующим образом:

• Вам потребуется полностью демонтировать всю стойку;
• Воспользуйтесь специальными тисками;
• В этих тисках меняется подшипник ступицы, и все элементы устанавливаются обратно на свои места.

Этот способ считается самым сложным, поскольку стойка демонтируется полностью. Плюс предстоит распрессовать рулевые наконечники, демонтировать гайки крепежа, которые держат верхнюю опору на основании кузова.

Как видите, процесс замены подшипника ступицы — относительно простой, но имеет свои тонкости и нюансы. Подумайте, стоит ли браться за работу самостоятельно, или лучше поручить задачу профессионалам. В таком случае, это должны быть проверенные специалисты, которые действительно сумеют грамотно заменить подшипник, поставить на его место качественную, новую деталь и не нарушить целостность вашей подвески.

Инструкция по замене ступичного подшипника передней подвески на ВАЗ 2114 своими силами

Открыв доступ к ступице, следует снять ранее ослабленную гайку на «30» и шайбу с вала ШРУСа. Добраться к одной стороне подшипника можно после снятия детали с развитым фланцем:

• подобрать два болта длиной не менее 130 мм с резьбой как у крепежных элементов колеса (M12 x 1,25);
• пропустить выбранные болты через два отверстия тормозного диска, расположенных друг напротив друга;
• резкими поступательными движениями несколько раз ударить по головкам болтов тормозным диском (процесс выпрессовки ступицы из поворотного кулака).

Доступ к задней стороне открывается так:

• отвернуть головкой два болта на «17», скрепляющих фланец шаровой опоры и поворотный кулак;
• сдвинуть поворотный кулак «на себя»;
• вывести ШРУС из поворотного кулака (потребуется применение монтировки: опираясь на корпус втулки стабилизатора
• отогнуть два нижних рычага подвески с целью отвести шаровую опору от поворотного узла).

Альтернативный метод изъятия ступицы:

• отсоединить шаровую опору;
• вывести ШРУС из ремонтного узла;
• выбить ступицу, ударяя молотком через выколотку из мягкого металла (бронза, алюминий, латунь…) по заднему торцу фланца детали.

Собственно замена ступичного подшипника на ВАЗ 2114 осуществляется по методике:

• снять специальными щипцами стопорное кольцо, расположенное внутри поворотного кулака с лицевой стороны;
• выпрессовать опору с помощью съемника;
• очистить и смазать внутреннюю поверхность узла, на которой базируется наружное кольцо подшипника;
• запрессовать новый подшипник (использование альтернативной методики в виде ударов молотком по кольцу подшипника крайне не рекомендуется);
• установить стопорное кольцо;
• запрессовать ступицу во внутреннее кольцо опоры;
• произвести подготовительные операции в обратном порядке (обязательно затянуть гайку ступицы с моментом 225-247 Нм и загнуть буртики во избежание откручивания).

Организация условий ремонта

Удобными местами для проведения замены переднего ступичного подшипника на ВАЗ 2114 являются подъемник или яма. Впрочем, получить менее комфортный доступ к необходимым узлам можно и на монолитной горизонтальной площадке.

Первоначальная задача исполнителя – открыть доступ к поворотному кулаку. Для этого необходимо:

• открутить гайку ступицы, расположенную на валу ШРУСа переднего колеса (за защитным колпаком);
• демонтировать колесо;
• тормозной суппорт в сборе с направляющими и тормозными колодками;
• тормозной диск.

Методика отворачивания гайки ступицы:

• выровнять буртики гайки с помощью узкого зубила;
• затянуть «ручник»;
• включить первую передачу;
• зафиксировать колесо башмаками;
• ослабить гайку головкой «на 30» с длинным воротком (усилие зажатия достаточно большое).

Достаточно редко гайку невозможно открутить головкой с воротком по причине сильной затяжки или коррозии. В этом случае поступают так:

• рассверлить гайку сбоку практически до самой резьбы;
• аккуратно с применением зубила раскрыть стык детали;
• выкрутить элемент.

Ослабив гайки крепления колеса, следует вывесить переднюю часть автомобиля. Несмотря на то, что замена может производиться лишь на одной ступице, поднимать следует оба передних колеса. Только так обеспечивается разгрузка стабилизатора поперечной устойчивости и создаются условия для проведения манипуляций с деталями поворотного кулака.

Тормозной механизм демонтируется в такой последовательности:

• отвернуть два болта на «17» крепления сборной конструкции к поворотному кулаку (расположены вблизи пыльника ШРУСа);
• снять тормозной узел и прикрепить его к телескопической стойке во избежание обрыва патрубка гидропривода.

Для произведения замены дефектного ступичного подшипника на ВАЗ 2114 необходимо демонтировать и тормозной диск. Снять деталь можно, открутив два штифта крепления к ступице ключом на «12».

Некоторые владельцы дополнительно демонтируют защитный кожух, создавая еще более удобные условия для демонтажа опоры качения. Снять данный элемент можно после отворачивания трех гаек рожковым ключом на «10», фиксирующих деталь относительно поворотного кулака.
