Как правильно производится замена подшипника ступицы переднего колеса ВАЗ 2110

Рассмотренная на примере ВАЗ 2110 замена отлично подойдет практически для любой переднеприводной Лады, поскольку конструкция механизма там аналогична. Вновь начнем с того, что ослабим колесные болты и развальцуем ступичную гайку. Вот только поднимать автомобиль домкратом придется с двух сторон. Если этого не сделать, стабилизатор поперечной устойчивости окажется помехой в работе, поджимая части подвески кверху. Дальнейшую последовательность действий можно расписать следующим образом.

1. Откидываем в сторону суппорт ВАЗ 2110, демонтировав его с направляющей. Далее также снимается и сама направляющая. Дабы тот не висел на тормозном шланге — подвяжите его к днищу авто;
2. Откручиваете два болта крепления шаровой опоры к защите тормозного диска и отводите рычаг опоры в сторону;
3. Теперь можно легко снять тормозной диск в сборе со ступицей со шлицов “гранаты” (ШРУСа);
4. Откручиваете два болта крепления поворотного кулака к стойке и можно приступать непосредственно к замене подшипника — тормозной диск в сборе со ступицей демонтированы.

Разборка тормозного диска и суппорта подразумевает следующую последовательность действий:

1. Откручиваете две шпильки крепления барабана и снимаете его в сборе с тормозным диском;
2. Откручиваете болты крепления защитного кожуха;
3. Выбиваете наставкой ось ступицы из посадочного места;
4. Остается только заменить сам подшипник. Для этого при помощи круглогубцев снимаем стопорные кольца и съемником извлекаем виновника торжества из посадочного места.

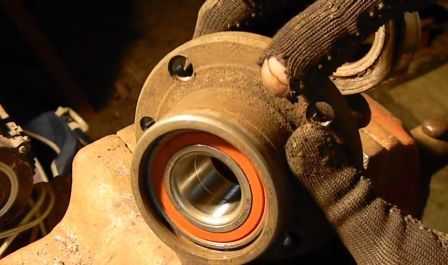

Подшипник ступицы ВАЗ 2110

Перед тем, как впрессовывать новый подшипник, не забудьте смазать все спряженные поверхности. В дальнейшем все собирается не сложнее самого обычного конструктора. Новый подшипник также можно устанавливать, сдавливая в тисках, либо набивая при помощи старого. В итоге, как оказалось, замена ступичного подшипника ВАЗ 2110 — не такой уж сложный и трудоемкий процесс.

В процессе выполнения работ главную проблему может составить далеко не сама замена подшипника и его выпрессовывание, а банально закисшие от времени болты. Именно в борьбе с ними автомобилисту придется более всего попотеть. Благо, на помощь тут приходит проникающая смазка (WD-40 либо аналогичная), способствующая более легкому откручиванию заржавевших и закисших гаек, а также болтов.

Задний ступичный подшипник Ваз 2110: цена, размеры, выбор для замены

После диагностики, убедившись, что ремонта не избежать, встанет вопрос выбора новой запчасти. В ступице установлен двухрядный радиально-упорный подшипник номер которого 6-256706Е1С17(маркировка по ГОСТ).Цена подшипника варьируется от 600 до 900 рублей.

Подшипники рекомендуют приобретать следующих производителей: — ВПЗ (см. маркировку VBF) – российский завод в г. Вологда; — SPZ – SPZ GROUP – российские г. Самара; — ГПЗ — выпускает качественную подшипниковую продукцию в г.Вологда.

Чтобы исключить ошибку при покупке, проверяйте маркировку и размеры:— Внешний посадочный диаметр – 60 мм;— Внутренний посадочный диаметр – 30 мм;— Высота – 37 мм.

Желательно не приобретать китайскую продукцию, покупайте изделия из России, которые описаны выше, на практике они лучше. Остерегайтесь подделок, на фото представлен оригинал подшипника ступицы от ВПЗ.

Если дороги в вашем городе плохие, и к тому же вы любите «лихачить», установите роликовый подшипник, с повышенной грузоподъемностью, номер 537906. Минус при этом только в том, что снизиться допустимая частота вращения.

Замена ступичных шарикоподшипников заднего колеса на Ваз своими силами

Подшипник задней ступицы Ваз 2110 меняется по инструкции, но сначала учтите следующие моменты:

Подшипник не подлежит повторной установке.
Рекомендуется замена сразу второго подшипника, с другой стороны.

Разбираем ступичный узел и демонтируем изделие

Для начала ослабляем болты крепящие колесо и ступичную гайку.

Далее поднимаем авто на домкрат.

Теперь откручиваем болты и гайки до конца, шасси снимаем.

Декоративней колпак (пыльник) колеса так же надо снять.

Теперь шестигранником откручиваем штифты, которые держат барабан, колодки снимать не потребуется.

При демонтаже барабана используйте WD-40, если не помогает, то обратно закрутите до конца штифты, и снова ослабьте, постучите по диску молотком через деревянную прокладку, так диск снять проще.

Откручиваем ступичную гайку с помощью удлинения ключа, убираем шайбу. Если выполненяете такие работы впервые, в этом случае желательно ёё открутить до поднятия автомобиля домкратом.

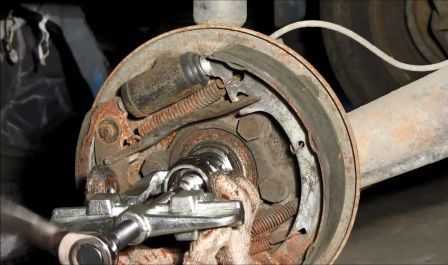

Демонтаж ступицы — работаем съемным устройством.

Упором съемника устанавливаем устройство на ось.

Лапками зацепляемся за заднюю поверхность ступичной детали.

Устанавливаем и проверяем корректность монтажа лапок, теперь ключом затягиваем резьбовое соединение.

Ступица легко снимется, внутри останется наружное кольцо подшипника с шариками и сепаратором.

На оси останется внутреннее колечко старого подшипника ступицы.

Крепим съемник, как показано на фото, за тыльный торец. Возможно, потребуются более острые лапки, либо снимаем другим съемником.

Стягиваем внутреннее кольцо со полуоси. Эту операцию рекомендуется выполнять исключительно при помощи съемника.

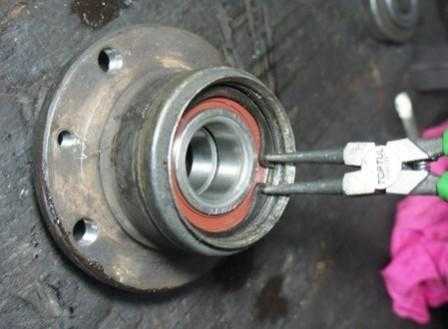

Теперь из ступицы выпрессовываем старые детали, для начала круглогубцами снимем стопорный элемент.

Далее демонтируем защитный кожух (пыльник), зажимаем в тиски ступицу и зубилом с молотком аккуратно сбиваем эту крышку.

Осталось выпрессовать наружную обойму. Для этого подбираем головку нужного наружного диаметра (чуть меньше 60 мм), а так же специальные проставки, которые нужны, чтобы подшипник при выпрессовке вышел с другой стороны.

Зажимаем конструкцию и крутим до тех пор, пока подшипник не выйдет из корпуса. На этом демонтаж закончен, осталось заменить старый элемент.

Установка и замена подшипника ступицы

Перед началом монтажа шарикоподшипников, отчистите от грязи и ржавчины внутреннюю посадочную поверхность ступицы

В процессе запрессовки — важно соблюдать плавность усилия и следить, чтобы не было перекосов

Наживляем новый подшипник в отверстие, ровно и без перекосов, далее зажимаем в тиски как на втором фото.

Затягиваем в тисках и прессуем до торца.
При замене воспользуемся старой обоймой и запрессуем подшипник до конца.

1. Ударным способом не рекомендуется вставлять и вынимать подшипник, так как много и безударных, безопасных методов. 2. Оправка при запрессовке должна упираться строго в наружную часть обоймы.

После запрессовки устанавливаем стопорящее кольцо.

После того как вставим кольцо, не забываем поставить кожух, делается это молотком через проставку.

Подшипник заменен. Начинаем сборку, ставим ступицу на место, затягиваем моментом 19-23 кгс/м. Обязательно контрим буртик контргайки.

Устанавливаем тормозной барабан, а затем колесо.

Дальнейшая сборка узла выполняется по обратной технологии. Замена завершена.

Меняем задний ступичный подшипник своими руками

Замена подшипника задней ступицы ВАЗ-2108 производится в следующем порядке:

Устанавливаем машину на ровной поверхности, фиксируем передние колеса, подставив под них противооткатные упоры.
Снимаем колпак, закрывающий гайку ступицы.
Зубилом (керном) отгибаем загнутый край ступичной гайки так, чтобы он не мешал ее откручиванию.
При помощи головки на «30» с удлиненной рукоятью отворачиваем гайку. Если она не поддается, обрабатываем резьбовое соединение жидкостью от ржавчины.
После откручивания гайки отворачиваем (не до конца) болты крепления колеса.
Приподнимаем кузов домкратом, фиксируем его положение при помощи пенька (кирпичей), отворачиваем колесные болты. Демонтируем колесо.
Ключом на «7» откручиваем направляющие болты на барабане (2 шт.).
Снимаем барабан. Если он не снимается, обрабатываем место, где он насаживается на выступ ступицы, жидкостью для борьбы с ржавчиной, после чего сбиваем при помощи молотка и проставки из дерева.
Теперь полностью откручиваем ступичную гайку.

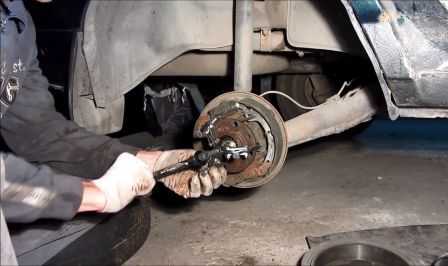

При помощи специального съемника демонтируем ступицу, захватив ее «лапами» и вращая гайку. В случае если у вас нет такого приспособления, возьмите снятое колесо и прикрутите его к ступице обратной стороной. Используйте колесо в качестве рычага.
Снимаем ступицу с цапфы.
Используя длинногубцы или специальные щипцы, вынимаем стопорное кольцо подшипника.
Кладем ступицу на тиски и при помощи молотка и отрезка трубы аккуратно выбиваем подшипник.
Когда подшипник будет выбит, смазываем внутреннюю поверхность ступицы смазкой.
Устанавливаем новый подшипник, не снимая ступицу с тисков.
Сверху на подшипник кладем деревянную проставку и, ударяя по ней молотком, забиваем деталь в ступицу до упора.
Ставим на место стопорное кольцо.
Надеваем ступицу с новым подшипником на цапфу. Если она садится туго, помогаем ей сесть с помощью молотка и проставки.
Накручиваем новую гайку ступицы. Затягиваем ее до упора. Ступица должна еще сместиться внутрь.
Устанавливаем тормозной барабан, фиксируем его направляющими болтами.
Монтируем колесо.
Убираем домкрат, затягиваем гайку ступицы полностью. Если есть динамометрический ключ, соблюдаем момент затяжки (186,3-225,6 Нм).
Загибаем край гайки, фиксируя ее положение.
Надеваем на гайку колпак.
Поддомкрачиваем кузов, проверяем, как вращается колесо и нет ли люфта. Рекомендуется также проверить работу стояночного тормоза.

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › Снятие и замена подшипника передней ступицы ВАЗ 2110, 2111, 2112 инструкция

Михаил Гребёнкин, 27 лет Я езжу на Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ (до этого — Лада 2108 ) Воронеж, Россия

Обычно подшипники ходят не более 50-60 тыс км. в зависимости от условий эксплуатации и манеры вождения. Вся работа не требует профессиональных познаний в механике, всё просто и при наличии смекалки занимает час-полтора. Поэтому вам пригодится наша инструкция как снять и заменить подшипник передней ступицы ВАЗ 2110, 2111, 2112 своими руками.

Обычно при проблемах с подшипниками в ступице вы слышите характерный вой, хруст идущий из района передних колес. Можно проверить это, свесив колесо на пригорке, попробовать его раскачать под разными углами с разным усилием. Если есть люфт, ощущаются стыки и стук внутри, то у автомобиля явные проблемы со ступицей.Для замены подшипника в передней ступице ВАЗ 2110, 2111, 2112 вам понадобятся:Новый подшипник ступицыстопорные кольцаступичная гайкаголовка на 30″специальный съемник, которым можно извлечь ступичный подшипник.Полная инструкция изображена на фото пошагово и с описанием действий.

Снятие колпачка с колеса.

Необходимо расконтрить ступичную гайку.

Ставим авто на ручной тормоз, ослабляем ступичную гайку.

Нужно вывесить передние колеса, снять суппорт и тормозной диск. Полностью выкрутить ступичную гайку.

Завинчиваем шпильки и одеваем тормозной диск.

Выбиваем ступицу из подшипника ударами.

Снятие подшипника из ШРУСа.

Как поменять ступичный подшипник на ваз 2110?

Требуется ознакомиться с устройством ступицы (рисунок ниже). Разборка узла выполняется строго на ровной поверхности, подъемнике. Требуется включение первой передачи и постановки колес на «башмаки». Понадобится стандартный набор инструмента:

надфиль;
торцевая головка на «30»;
узкое зубило;
молоток;
накидные ключи на 17 и 19;
оправка для выбивания обойм;
динамометрический ключ для затяжки ступичной гайки.

Сначала демонтируем подшипник из ступицы, для этого выполняем следующее:

Убираем колпак с колеса.

Зубилом расправить вмятый буртик гайки. Делается это сразу в 2 местах.
Ключ на «30» необходим для расслабления гайки. Ослабляются болты крепления передних колес. Если этого не сделать, стабилизатор устойчивости помешает разбору, так как подожмет подвесные элементы вверх.

Отверткой демонтируем суппорт, откручивая гайки ключом на 17. Чтобы суппорт не повис на тормозном шланге, прикрепляем его проволокой, далее раскручиваем крепления тормозного диска.

Кроме этого может понадобиться, также, демонтировать цапфу в сборе и стопорное кольцо.

Три способа, как снять и заменить ступичный подшипник ВАЗ 2110

Рассмотрим 3 варианта когда требуется замена передних ступичных подшипников ваз 2110.

Способ №1. Суть заключается в замене подшипника ступицы с применением съемника, без удаления поворотного кулака (без снятия стойки). Плюсом такой замены является отсутствие нужды ослаблять крепления развала. Работать лучшего всего на подъемнике либо на смотровой яме. Неудобство заключается в выбивании ступицы и последующей выпрессовке. Вы рискуете испортить подшипник еще до замены.

Процесс замены этим методом, после выполнения операций 1-4, изложенных выше:

Съемником вынимаем подшипник из узла

Этим же съемником запрессовываем новую деталь обратно в ступицу
Собираем все в обратном порядке (в начале статьи).

Способ №2. Является наиболее трудоемким. Подходит при невозможности замены методом №1, или в том случае если вы хотите выполнить полноценный ремонт «ходовки».

Снимаем наконечник у рулевой тяги, открутить все гайки, необходимые для прикрепления к кузову.
Установить стойку в тиски
Поменять подшипник ступицы переднего колеса на снятой стойке автомобиля
Собираем всё в обратном порядке (в начале статьи)

Способ №3. Намного легче метода №2, так как обходимся без съёмника, но есть затруднение при его выполнении, а именно, дальнейшие проблемы с регулировкой развала при сборке (в предыдущем способе не снимали стойку).

До того, как открутить поворотный механизм, необходимо установить две метки. На одной из них отмечаем мелом расположение регулировочного болта по отношению к стойке ступицы. Второй меткой зафиксировать положение поворотного кулака по отношению к стойке. В сборке конструкции ориентироваться по меткам.

Демонтируем кулак и снимаем ступицу полностью
Вынимаем стопорное колечко
Переходим на тиски, где выпрессовываем старый п/ш
Отчищаем ступицу внутри от смазки и грязи
Монтируем новый подшипник в тисках с помощью молотка и оправки или съемника
Собираем узел в обратном порядке (см. пункты 1-4 в начале статьи)

Снять подшипник со ступицы цапфы попробуйте при помощи зубила и молотка нанесением точечных ударов. Возможно демонтировать подшипник используя съемник с серединным резьбовым штоком и 2-3 лапками. Лапки крепят за старую обойму ступицы, а шток упрется в цапфу.
