Замена подшипника задней ступицы ваз 2109

Замена

Подобрав необходимый для замены комплект подшипников передней ступицы, можно приступать к работе.

Для ремонта вам потребуется помимо стандартного набора инструментов, специальные оправки для подшипников. При их отсутствии можно воспользоваться трубой, подходящей по диаметру.

Демонтажные работы

Следуя инструкции и опираясь на видео уроки, вы сможете своими руками заменить подшипник передней ступицы.

1. Ослабьте натяжение болтов колеса, снимите декоративную пластиковую заглушку с подшипника ступицы и расконтрируйте крепежную гайку.
2. С помощью торцевой головки и рычага ослабьте крепежную гайку подшипника.
3. Поднимите автомобиль с помощью домкрата, после чего снимите колеса с той части передка автомобиля ВАЗ 2109, где планируется выполнять замену подшипа.
4. Снимите все, что может помешать вам демонтировать ступицу. К таковым объектам относится тормозной диск, крепление к поворотному кулаку, шаровой опоре, болты крепления поворотного кулака, крепежи передней стойки. Демонтируйте все это и двигайтесь дальше.
5. Полностью открутите гайку передней ступицы, снимите ее и демонтируйте упорную шайбу.
6. Из кронштейна передней стойки необходимо вывести ступицы и снять ее.
7. Ступица демонтирована, потому можно выпрессовать из нее поврежденный подшипник и поставить на его место исправный узел.
8. Положите ступицу на тиски или разместите другим удобным для вас способом.
9. Используя выколотку, которая подходит по диаметру, прессуйте ступицу из внутреннего кольца подшипа.
10. В некоторых случаях наружная часть внутреннего кольца может остаться на ступице. В такой ситуации вам не обойтись без съемника. Вообще лучше работать со специальным инструментом. Он наверняка найдется среди ваших знакомых или соседей по гаражу.
11. Этой же выколоткой необходимо извлечь подшипник из поворотного кулака. Чтобы сделать такую работу, придется заранее снять стопорные кольца. Они извлекаются любым подручным инструментом, например шилом. Хотя есть специальные зажимы для подобных целей.

Аккуратность превыше всего

1. Все, подшипник ступицы вам удалось снять.
2. Тщательно обработайте все демонтированные детали, используя чистый керосин. Соблюдайте правила пожарной безопасности.
3. Оцените состояние самой ступицы. Если на ней есть следы повреждений, дефекты, сколы, ее следует заменить на новую.
4. Новый подшипник устанавливается на место при помощи тисков или пресса. Усилие при этом прикладывают обязательно к наружным кольцам.
5. Использовать инструмент типа молотка для забивки подшипника категорически запрещается, поскольку это приведет к разрушению новой детали.
6. Установив подшипник передней ступицы, выполните процедуру обратной сборки
7. Не забудьте поменять гайку ступицы.
8. Когда узел будет полностью собран и автомобиль опущен на землю, только тогда необходимо полностью затянуть крепежные гайки.

https://youtube.com/watch?v=wJUmkUIO2lQ

Ремонтировать переднюю ступицу при износе, поломке подшипника не так сложно, как может показаться на первый взгляд. Наша инструкция, дополненная видео руководствами, поможет вам своими руками выполнить процесс от начала и до конца.

 Загрузка …

Диагностика, признаки неисправности, причины поломки

При грамотной эксплуатации сам шарикоподшипник может проходить действительно долго – порядка 100 000 километров. Однако есть ряд причин, по которым деталь может прийти в негодность намного раньше. Среди них:

• частая езда на высокой скорости по плохим дорогам;
• неграмотная установка без смазки (как следствие – перегрев и повышенный износ);
• длительное воздействие агрессивной среды (вода, грязь, прочие абразивы или жидкости, попадающие внутрь);

Понять, что шарикоподшипник вышел из строя просто – в районе задних колес появляется отчетливый шум или гудение. Если игнорировать проблему, то появятся вибрации на кузова, а в критических случаях – скрежет в задней части, свидетельствующий о том, что узел просто рассыпался. Ждать дальше просто непозволительно – колесо может попросту заблокироваться на ходу, поэтому необходимо немедленно осуществить замену.

Как поменять задний ступичный подшипник на ВАЗ 2109

По отзывам автовладельцев, процедура замены заднего ступичного подшипника ВАЗ 2109 своими руками проще, чем замена ступичного подшипника переднего. Инструментарий требуется почти тот же, хорошо, если есть ВАЗовский съёмник, полный набор накидных ключей, отвёрток, а машину можно загнать на эстакаду.

Самое необходимое, почти наверняка, есть в гараже (да и в багажнике перевозится) у любого автовладельца:

	пассатижи;
	хотя бы один накидной ключ, № 12 (набор иметь неплохо, но можно справиться им одним);
	ключ или головка с воротком, № 30;
	универсальный съёмник или тиски, для выпрессовки;
	молоток, деревянные бруски, большая плоская отвёртка, зубило, монтировка.
	Из прочих приспособлений может пригодиться кусок трубы, динамометрический ключ, газовая горелка.

Замена заднего ступичного подшипника на ВАЗ 2109

Для выполнения этой разновидности ремонтных работ необходимо:

1. Для начала, после снятия защитного колпачка, ступицу надо расконтрить, молотком и зубилом, также ослабляется ступичная гайка и болты, фиксирующие колесо. Чтобы работу упростить, можно удлинить рукоятку ключа обрезком трубы, чтобы получить более длинный рычаг.
2. Как и в случае с передним колесом, надо выставить 1-ю передачу, только «башмаки» теперь подкладываются под передние колёса.
3. Теперь можно окончательно демонтировать заднее колесо.
4. Чтобы снять теперь тормозной диск, надо выкрутить направляющие штифты, а диск, если плохо снимается, можно прокрутить или сбить молотком (подложив брусок, как прокладку).
5. Ступичную гайку с цапфы можно снять съёмником.
6. А теперь, надо надеть колесо на место, можно с недокрученными болтами и дёрнуть на себя – ступица снимется с ним. Можно использовать съёмник, но это если он есть. Возможная сложность – внутреннее кольцо подшипника так и осталось на цапфе, придётся доснимать его при помощи зубила с молотком.
7. Стопорные кольца фиксируют деталь внутри ступицы, так что, прежде повреждённого подшипника надо убрать это кольцо, отвёрткой, круглогубцами. Деталь же из ступицы лучше выпрессовать съёмником. Правда, можно и молотком выбить, поставив в качестве подставки трубу нужного диаметра.
8. Ступица изнутри, место её нахождения тщательно очищают, промазывают солидолом.
9. Теперь надо запрессовать новый подшипник, тисками, съёмником или при помощи проставки с молотком.
10. После установки на место стопорного кольца, можно вернуть ступицу обратно на ось, при возникновении сложностей, на этом этапе подшипник надо «подтолкнуть» с внутренней стороны, с помощью свечного ключа или того же обрезка трубы.
11. Вернув на место гайку вместе с шайбой, запрессовать ступицу, возвращается также тормозной диск и колесо.
12. Ступичную гайку надо затянуть, лучше динамометрическим инструментом, но, если нет, гайку затягивают приблизительно с тем же усилием, что было до демонтажа.

Все работы займут не более 1 часа, хотя опытному мастеру 15 минут хватает. Обязательно по окончании работ, проверить ход колеса и люфт, это покажет, насколько правильно проведена замена.

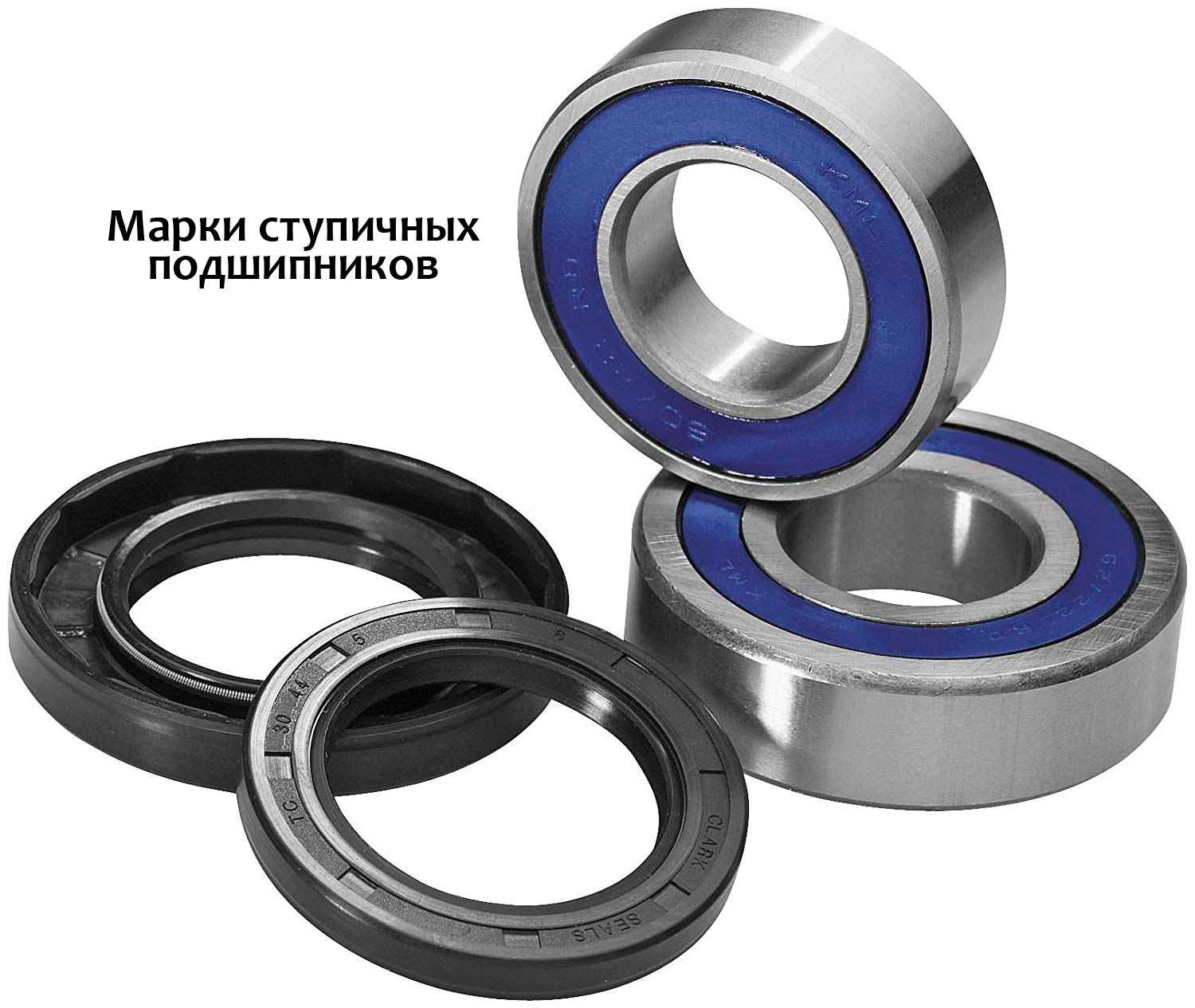

Марки ступичных подшипников, рекомендуемые для ВАЗ 2109

Чтобы качественно провести ремонт, а деталь служила долго, важно её правильно подобрать

Нужный вид изделия — подшипник:

• закрытой формы (уплотнение двухстороннее);
• двухрядный, обычно, шариковый (256907, 256706), хотя встречаются роликовые (537906, 537907), у роликовых выше грузоподъёмность, радиально-упорный.

Выпускаются предприятиями Вологды, Саратова, Самары. Рекомендованы вологодские – 23 ГПЗ (VBF), а также саратовские – SPZ, Самарские ненадёжны, их невысокая цена не окупает малый срок службы, низкое качество. Китайский аналог – VKBA 1307 (задней ступицы) и VKBA 1306 или VKBA 3786 (передней ступицы) рекомендованы, но с оговорками.

Параметры для ступичного подшипника ВАЗ 2109:

• диаметр должен составлять: внешний – 6 см, внутренний – 3 см (задний), 6,4 см внешний и 3,4 см внутренний (передний);
• ширина составит 3,7 см для обеих деталей;
• весит деталь 0,4 кг;
• шариков должно быть 28.

Не следует выбирать изделие, руководствуясь только низкой ценой. Качество может оказаться невысоким. Польские СХ, литовские Craft, российские АПП уже зарекомендовали себя ненадёжными, от партии к партии их качество нестабильно. Значит, подшипник из «удачной» партии прослужит долго, «неудачный» сломается сразу.

Советских времён подшипники, которым придают товарный вид абразивными материалами и инструментами, тоже продают в огромных количествах. Они дёшевы, размеры изменены, внутренняя структура металла нарушена. Также много реализуется дешёвого контрафакта, в том числе, с якобы российскими клеймами.

В целом, покупать подшипники лучше у официальных представителей российских предприятий или проверенных фирм, в магазинах автозапчастей.

Рейтинг изготовителей ступичных подшипников

№ п/п	Название	Рейтинг	% голосов	Отзывы, +/-
1	SKF	4.2	25	37/3
2	SNR	3.9	22	37/6
3	FAG	3.9	12	19/2
4	MOOG	4.5	9	13/0
5	NSK	4.5	8	11/0
6	NK	3.1	8	12/1
7	Koyo	3.4	5	12/4
8	Meyle	3.5	2	9/5
9	FEBI	3.0	2	10/6
10	GSP	2.7	1	11/9
11	ESPRA	2.7	4/3
12	Stellox	2.0	0/3
13	Optimal	2.1	5/10
14	FENOX	1.7	5/13
15	TORQUE	1.3	3/14
16	Febest	1.3	3/18

Признаки поломок заднего подшипника

Для хорошего водителя в первую очередь важно вовремя сделать замену того элемента, в котором обнаружены неисправности. Если это своевременно не осуществить, то в будущем предстоят гораздо большие расходы на серьезный ремонт

Возможны и различные ДТП.

Поэтому очень важно не пропускать сроки установки новой детали и разбираться в том, как делается замена заднего подшипника ступицы ВАЗ 2109. На практике может оказаться, что рассматриваемая деталь имеет гораздо меньший срок службы, поэтому ее придется менять спустя 50 000-60 000 км, а возможно, и раньше

Немаловажно ориентироваться в признаках поломок.

1. Слышен стук либо сильный шум (гул) в задней части авто.
2. В детали появился люфт.

При возникновении хотя бы одного из этих признаков следует поднять по очереди каждое заднее колесо, что позволит убедиться в том, есть ли неисправность. Предварительно раскручивают каждое их колес, чтобы прослушать их на наличие посторонних шумов.

О проблемах свидетельствует явный гул, поэтому потребуется обязательная проверка подшипника на присутствие люфта в нем. Ее нужно выполнять на вывешенных колесах. С этой целью следует взяться за верх колеса, чтобы можно было подергать его взад и вперед. Если подшипник целый, колесо не будет давать люфт. Если поломка обнаружена, то должна быть проведена серьезная работа по ее устранению.

Советы по замене передних ступичных подшипников Ваз 2109

1. Делать замену изделия советуют сразу на обоих колесах автомобиля, в этом случае сход-развал рекомендуется сделать.2. Охладили п/ш перед монтажом? Советуем нагреть и поворотный механизм, тогда усилий для запрессовки не понадобится.3. Приобретайте запчасти только в проверенных торговых сетях с дилерскими сертификатами и паспортами качества на продукцию.

Как правило основные признаки указывающие водителю на неисправность подшипника задней ступицы на автомобиле ваз 21099 заключаются в появлению люфта в заднем колесе, характерного подвывания во время движения или стуков при чрезмерном износе. В конструкции ступицы применяется шариковый двухрядный подшипник, который в процессе эксплуатации не требует смазки и регулировки.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов, так же потребуется два специальных съемника, один для снятия самой ступицы, а второй для выпрессовки подшипника. Проделайте следующую последовательность действий:

• Ослабьте затяжку колесных болтов, после чего снимите декоративный колпачек гайки ступицы и используя торцовую головку и удлинитель с рычагом ослабьте ее затяжку. Гайка ступицы затягивается сильным моментом поэтому чтобы ее ослабить необходим рычаг в виде отрезка водопроводной трубы.
• Включив первую передачу, домкратим автомобиль и снимаем колесо с ремонтируемой стороны.
• Производим демонтаж тормозного барабана и колодок.
• Окончательно отверните гайку ступицы и снимите ее вместе с упорной шайбой, расположенной под ней.

• Установите съемник, после чего снимите ступицу с оси.
• Далее зажмите ее в тиски и тонкой отверткой извлеките из паза стопорное кольцо.

• Устанавливаем следующий съемник и выпрессовываем подшипник из своего посадочного гнезда.
• Протрите внутреннюю поверхность ступицы от грязи и следов старой смазки.
• Запрессуйте новый подшипник, после чего установите стопорное кольцо, которое предварительно проверьте на предмет наличия механических деформаций и если необходимо замените на новое.
• Теперь можно приступать к установке. Оденьте ступицу на ось, после чего подходящей по диаметру оправкой (усилие необходимо прикладывать к внутреннему кольцу подшипника) запрессуйте ее и наверните гайку. Окончательную затяжку гайки производите только после того, как автомобиль будет стоять на земле.
• Произведите сборку всех снятых элементов и опустите авто на землю.
• Законтрите гайку ступицы.

На этом ремонтные работы по снятию и замене подшипника ступицы на автомобиле ваз 21099 завершены.

Замена ступичного подшипника ВАЗ 2108, 2109 или 21099 не очень проста, но вполне осуществима в условиях гаража.

Сначала необходимо снять колпак ступицы и удалить стопор с гайки, перед этим обязательно поставив автомобиль на ручной тормоз и включив передачу. Ослабив гайку с помощью ключа на 30, следует поднять машину с помощью домкрата.

На поднятой машине снимаем колесо, а затем направляющий «палец» суппорта, далее сам суппорт и тормозной диск. После этого откручиваем гайку ступицы. При помощи болтов М12×0,25 длинной 130 мм (нужно два болта), которые вставляются в отверстия тормозного диска, необходимо вытолкнуть ступицу.

Сняв шаровую опору с нужной стороны, приступаем к вывода оси ШРУСа из подшипника. Поворачивая ступицу — лучше с помощью деревянной колодки — аккуратно снимаем ее с поворотного рычага.

Сняв стопорное кольцо, поддев его за одно из отверстий и помогая себе зубилом, начинаем удаление самого подшипника. Будет удобнее, если Вы снимете грязезащитное кольцо. Удалив с помощью мелкого напильника все задиры, кольцо можно поставить на старое место.

Теперь можно приступить к установке нового подшипника. Перед этим стоит зачисть поворотный кулак и смазать его. Если есть специальный инструмент для установки подшипника в поворотный кулак, можно использовать его. Если такого приспособления нет, можно нагреть ступицу (например, на плите) и охладить подпипник (например, в морозилке). За счет термического расширения-сжатия подшипник легко войдет в ступицу. После этого подождите, пока обе части приобретут комнатную температуру.

Будьте осторожны, не повредите грязезащитное кольцо!

Далее необходимо поставить стопорное кольцо, и продолжить сборку в обратном порядке — установить суппорт и тормозной диск.

Гайку ступицы необходимо хорошо затянуть (при помощи ответртки или зубила). После этого на место возвращаются колпак ступицы и колесо.

Источники

• http://zamena-podshipnikov.ru/zamena-perednego-stupichnogo-podshipnika-vaz-2109.html
• http://zubilovaz.ru/vaz-21099-podshipnik-zadnej-stupicy
• http://asonline.ru/remont/zamena-podshipnika-stupitsy-vaz-2108-2109-21099.html

Необходимые инструменты

Для выполнения работы ничего необычного не требуется – большинство инструментов уже есть в гараже автолюбителя:

• пассатижи (с их помощью необходимо будет демонтировать стопорные кольца);
• торцевой ключ. Если есть весь набор – замечательно, но для данной работы особенно необходим номер «30»;
• накидной ключ. Снова-таки можно использовать набор, но для работы достаточно и одного ключа на «12». Без него не получится снять направляющие штифты с тормозного барабана;
• специальный съемник (необходим для выпрессовки подшипников);
• из дополнительных инструментов может пригодиться молоток, небольшой деревянный брус, монтировка и зубило.

Методика и алгоритм ремонтных работ

Замена ступицы или подшипника на автомобиле ВАЗ-2108 — это четкий технологический процесс, в котором придется соблюсти определенные процедуры. Первым этапом в процессе замены является подготовительный. Он необходим для того, чтобы правильно оценить предстоящий фронт работ, подготовить место и соответствующие инструменты.

1. Домкрат. Чтобы замена проблемного узла состоялась, нужно для начала вывесить колесо, сняв с него нагрузку весом. Для этого транспортное средство поднимается домкратом. Если замена производится в условиях автосервиса или специально оборудованного гаража, то используют подъемником, который позволит поднять машину на комфортную высоту.
2. Съемник. Замена ступицы или подшипника на автомобиле ВАЗ-2108 требует использования двух разных съемников, размеры которых — 3 и 6 см — соответствуют диаметрам обойм опоры вращения.
3. Пассатижи.
4. Ключи гаечные на 12 и 30.

При любых условиях замена опоры вращения начинается с демонтажа ступичного блока.

1. Снимается переднее колесо со стороны дефектного узла. Для этого автомобиль фиксируется ручником, ослабляются крепежные болты. Затем уже на поднятом домкратом ВАЗ-2108 болты полностью откручиваются и колесо снимается.
2. Снимается тормозной диск.
3. Не до конца откручивается суппорт. Его придется закрепить в таком положении, например, проволокой.
4. После этого, используя съемник, демонтируем ступицу вместе с подшипником.

Алгоритм дальнейших действий зависит от того, ремонт какого из двух узлов требуется. В любом случае придется впрессовывать подшипник, иначе манипуляции со ступицей невозможны. Сборка узла происходит в обратном порядке.

Метод № 1 — замена без снятия стойки и без развала в дальнейшем

Снимается только колесо, диск, суппорт и ступица. Сама замена производиться непосредственно на автомобиле, без снятия стойки. Кроме перечня инструментов для замены обязательно потребуется универсальный съемник ступичных подшипников.

Порядок выполнения:

1. Сначала откручиваем болты у тормозного барабана.
2. Снимаем барабан, далее откручиваем два болта крепления шаровых опор.

1. Теперь вынимаем из передней ступицы с поворотным кулаком вал ШРУСа, тут хватит и усилия рук.
2. Для удобства выполнения операций по замене, рулевой наконечник рекомендуется отсоединить от стойки.

1. Следующий шаг — вынимаем переднюю ступицу из кулака. Используйте зубило, выбейте её как показано на фото.
2. Другой вариант демонтажа ступицы Ваз 2107 — с помощью барабана от тормозов, прикрепляем его болтами к ступице, как показано на фото, затем с некоторыми усилиями выдергиваем ступицу.

1. После демонтажа передней ступицы, убираем её в сторону.
2. Вынимаем стопорное кольцо из кулака, в котором осталась наружная часть старого ступичного подшипника.

1. Теперь понадобится вот такой универсальный съемник. Покажите в магазине фото, для приобретения.
2. Установку приспособление в кулак делаем согласно схеме.

1. Монтируем съемник на поворотный кулак следующим образом.
2. Затягиваем болт съемного приспособления, начинаем процесс выпрессовки.

1. Постепенно деталь выйдет из цапфы, теперь переходим к ступице.
2. Снимаем защитный кожух, затем стаскиваем внутреннюю обойму со ступицы.

1. Если у вас универсальное приспособление, надеваем его, как показано на фото.
2. Кольцо со ступицы спрессовывается следующим образом.

1. Переходим к установке нового изделия. Для начала отчищаем внутреннюю поверхность кулака, обязательно смазываем солидолом.
2. Устанавливаем съемник с новым передним ступичным подшипником по аналогии пунктов 9-10.

1. Деталь ставим в кулак ровно и без перекосов, и только потом затягиваем приспособление, запрессовываем.
2. Теперь надеваем ступицу, если потребуется — запрессовываем. Дальнейшая сборка делается в обратной последовательности. Начинаем со ступичной гайки, затягиваем её динамометрическим ключом с усилием 20 Н*М.

Подробнее смотрите на видео:

Диагностика авто ВАЗ 2108

Поверхностную диагностику сделать довольно легко. После долгой дороги, или после того как появились подозрительные звуки нужно дотронуться к диску колеса, из которого исходил стук. Колесо с поломанным подшипником будет очень большой температуры, до него нереально будет притронуться.

Для более детальной проверки вам понадобится подъемник. Если его нет, то можно воспользоваться обычным домкратом. Сначала снимите крепления с колеса, поскольку позже это сделать будет весьма проблематично. Поднимите ту часть машины марки ВАЗ 2108, которая вас беспокоит. Не забудьте подставить опоры, и упоры противооткатные под задние колеса. Дальше все еще проще, вам нужно взять двумя руками колесо, и с максимальной силой попробовать его покачать. Если стук повторится то это явный признак проблемы, а если звук пропадет при нажатии тормоза, то на вашем ВАЗ 2108 срочно нужно поменять подшипник ступицы.
